Термопривод
предназначен для автоматического открывания (закрывания) рам теплицы при определенных температурах.
Технические характеристики
Минимальная длина привода | - 370 мм | ||||||
Максимальная длина привода | - 570 мм | ||||||
Усилие при температуре | ⁰С: | 10 | 20 | 30 | 40 | 50 | 60 |
кгс: | 11,5 | 15,5 | 20,0 | 25,4 | 31,8 | 36,8 | |
Диапазон температур хранения ⁰С: | От -60 до +60 | ||||||
Обслуживание: ежемесячно смазывать шток любым моторным маслом |
Работа привода основана на изменении усилия на штоке при изменении температуры.
В приводе использована фреоно-масляная смеси с присадками, обеспечивающая с фторсиликоновыми манжетами работу привода в течении 5 лет.
Для исключения раскачивания рамы порывами ветра, манжетами создается усилие трения 2 – 3кгс. Для компенсации силы трения штока необходимо изменение температуры около 6 – 8 ⁰С (зона нечувствительности). При уравновешивании подвижной рамы усилием штока термопривода при температуре 25⁰С, за счет силы трения штока рама может оставаться в любом положении в диапазоне температур 25±4⁰С. При температуре ниже 21⁰С рама закроется, а при температуре выше 29⁰С – откроется.
Установка: До установки привода необходимо исключить заклинивание, провисание, трение в элементах подвижной рамы.
Точная регулировка температуры открывания (закрывания) может осуществляться пружиной, резиновой лентой или дополнительным грузом, закрепленным на поднимаемой раме.
В диапазоне полного хода привода, необходимо изменение нагрузки на шток более чем на 4%, а при желании полного «распахивания» рам, необходимо применять пружины (рис.3)
Необходимо определить место установки привода, для обеспечения равномерного открывания рамы. Цилиндр привода должен закрепляться на жесткую часть поднимаемой рамы в точке, обеспечивающей нагрузку около 10 – 12 кгс.
Привод устанавливается штоком вниз.
При ходе штока 150мм, обеспечить желаемый уровень открывания рамы. Уменьшить диапазон открытия рамы можно шнуром, цепочкой.
При нагреве привода до требуемой температуры (возможно поливание теплой водой), дополнительным грузом или пружиной, рама устанавливается в среднее положение.
При последующем нагреве более чем на 4⁰С, усилие привода поднимает раму, а при охлаждении более чем на 4⁰С, рама опускается.

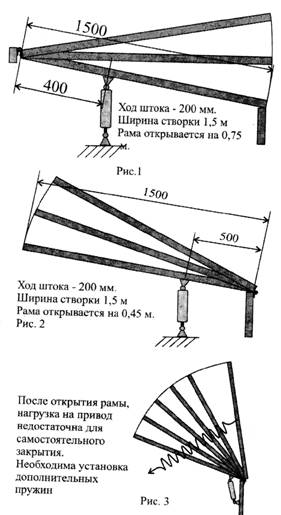

На рисунках 1,2,3 показаны различные схемы установки.
Привод неремонтопригоден.
