(8) Клавиша закрепления складки
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, при последующем нажатии пускового выключателя машина прошивает количество стежков Е (0-1999)
(9) Клавиша обрезки нити
Эта клавиша может использоваться только совместно с клавишей прошивания фиксированного количества стежков (6) или клавишей пришивания ярлыка (7).
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, прошивается заданное количество стежков (начальной или конечной закрепки, или фиксированное количество стежков), а затем автоматически выполняется обрезка нити.
(10) Клавиша AUTO
Эта клавиша может использоваться только совместно с клавишей непрерывной закрепки (5), клавишей прошивания фиксированного количества стежков (6) или клавишей пришивания ярлыка (7).
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, при однократном нажатии педали автоматически прошивается заданное количество стежков (начальной или конечной закрепки, или фиксированное количество стежков).
(11) Дисплей скорости шитья
На этом дисплее отображается скорость шитья при максимальном нажатии педали.
Если загораются все столбцы дисплея, это означает, что может быть задана максимальная скорость шитья.
Если не загорается ни один столбец, это означает минимальную скорость шитья (220 стежков/мин)
(12) Клавиши настройки скорости шитья
При помощи этих клавиш вы можете настроить скорость шитья при максимальном нажатии педали.
Скорость шитья можно регулировать также и во время шитья.
При нажатии клавиши + скорость шитья возрастает.
При нажатии клавиши – скорость шитья уменьшается.
-31-
(13) Клавиша блокировки обрезки нити
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, при нажатии педали назад швейная машина останавливается с поднятой иглой без выполнения обрезки нити.
Если горит индикатор в клавише AUTO, машина останавливается после выполнения заданного количества стежков с поднятой иглой без выполнения обрезки нити.
(14) Клавиша “половины стежка”
Когда машина остановлена, при помощи этой клавиши игольный стержень можно сдвинуть вверх или вниз.
(15) Дисплей счетчика нижней нити
Этот дисплей отображает показания счетчика нижней нити.
При прошивании каждых 10 стежков показания счетчика уменьшаются на 1.
(16) Клавиши установки счетчика нижней нити
Эти клавиши служат для установки начального значения счетчика нижней нити (см. раздел 7-7 “Использование счетчика нижней нити”)
(17) Клавиша RESET
Эта клавиша служат для установки начального значения счетчика нижней нити и отмены предупреждения (см. раздел 7-7 “Использование счетчика нижней нити”)
(18) Клавиша управления устройством для удаления нити
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, устройство для удаления нити работает. См. раздел 4-7 “Использование устройства для удаления нити (спецификации 40[])”
Если в то время как горит индикатор клавиши управления устройством для удаления нити (18), также горит индикатор в клавише блокировки обрезки нити (13), клавиша управления устройством для удаления нити (18) будет отключена.
-32-
7-2 Прошивание стежков начальной и конечной закрепок
Задание количества стежков начальной
закрепки
Пример:
3 стежка и
4 стежка
Задание количества стежков конечной
закрепки
Пример

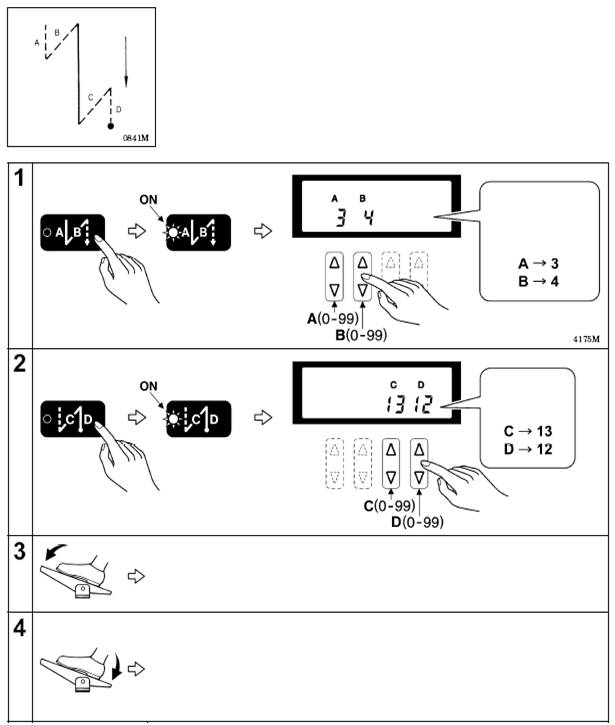

Выполняется начальная закрепка. Затем, пока нажата педаль, выполняется нормальная строчка
ПРИМЕЧАНИЕ При возврате педали в нейтральное положение машина продолжает работать до тех пор, пока не будут прошиты все стежки начальной закрепки.
Выполняется конечная закрепка. Затем автоматически выполняется обрезка нити, и швейная машина останавливается с поднятой иглой.
ПРИМЕЧАНИЕ Если педаль будет нажата назад до завершения стежков начальной закрепки, конечная закрепка выполняться не будет.
Если горит индикатор в клавише блокировки обрезки нити, швейная машина
остановится с поднятой иглой без выполнения обрезки нити.
-33-
7-3 Непрерывное прошивание стежков закрепки
Задание количества стежков
Пример

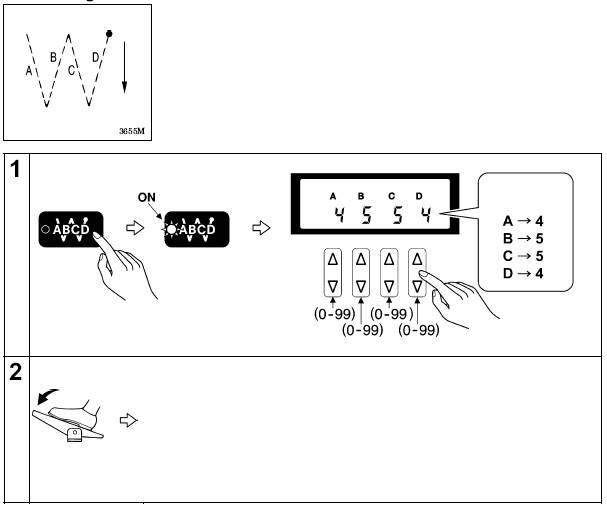

Когда педаль постоянно нажата, стежки А, В, С и D прошиваются в едином цикле. Затем автоматически выполняется обрезка нити, и игольный стержень останавливается в крайнем верхнем положении.
ПРИМЕЧАНИЕ
При возврате педали в нейтральное положение во время непрерывного прошивания стежков закрепки машина останавливается там. где она находилась в момент возврата педали. При повторном нажатии педали машина возобновляет работу с того места, на котором операция была прервана.
Если установлена блокировка обрезки нити, швейная машина остановится с поднятой иглой без выполнения обрезки нити.
Автоматическое шитье
Когда клавиша AUTO нажат так, что встроенный в нее индикатор горит, операции (начиная с непрерывного прошивания стежков закрепки, и кончая обрезкой нити) выполняются автоматически при кратковременном нажатии педали. При этом постоянно нажимать на педаль не требуется.
-34-

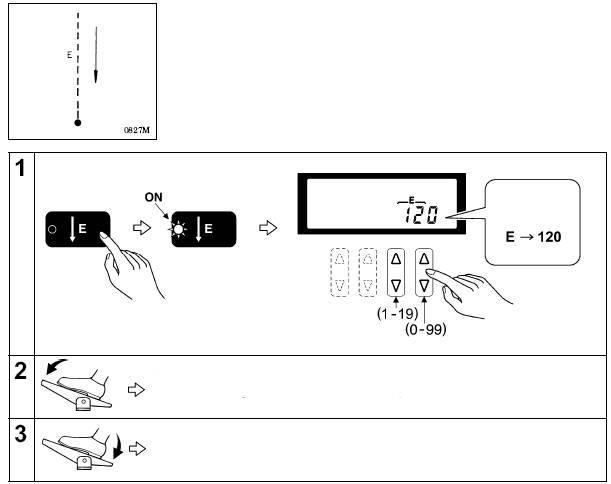

7-4 Прошивание фиксированного количества стежков
Задание количества стежков
Пример
Может быть задано от 0 до 1999 стежков
После прошивания заданного, фиксированного количества стежков швейная машина останавливается с иглой в положении, заданном при помощи клавиши выбора положения остановки иглы (см. стр. 39). Затем при нажатии педали машина шьет в нормальном режиме.
После обрезки нити разрешен режим прошивания фиксированного количества стежков
Автоматическая обрезка нити
Нажмите клавишу обрезки нити, чтобы включить функцию обрезки. При постоянно нажатой педали обрезка нити производится после прошивания фиксированного количества стежков.
Автоматическое шитье
Когда нажата кнопка AUTO, и включена функция автоматического шитья, фиксированное количество стежков прошивается при кратковременном нажатии педали, без необходимости нажимать ее постоянно.
Выполнение начальной и конечной закрепок
Чтобы включить функции выполнения начальной и конечной закрепок, следует нажать соответствующие клавиши начальной и конечной закрепок.
Если вы изменяете количества стежков конечной закрепки С и D, нажмите клавишу фиксированного количества стежков, чтобы временно отключить функцию прошивания фиксированного количества стежков перед выполнением изменений. (На жидкокристаллическом дисплее будут отображено количество стежков, и значение настройки можно будет изменить).
-35-

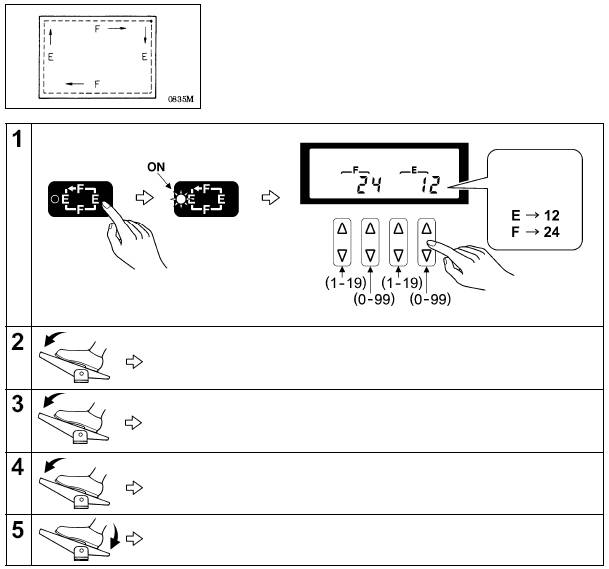

7-5 Пришивание ярлыков
Задание количества стежков
Пример
Количества стежков E и F могут быть заданы в диапазоне от 0 до 1999
После прошивания заданного количества стежков Е игольный стержень останавливается в положении, определенном при помощи клавиши выбора положения остановки иглы (см. стр. 39)
После прошивания заданного количества стежков F игольный стержень останавливается в положении, определенном при помощи клавиши выбора положения остановки иглы (см. стр. 39)
Повторите операции 2 и 3, описанные выше.
Выполняется обрезка нити.
При использовании электромагнитного подъемника прижимной лапки
После прошивания заданного количества стежков Е и F прижимная лапка поднимается
автоматически.
Автоматическая обрезка нити
Нажмите клавишу обрезки нити, чтобы включить функцию обрезки. Обрезка нити выполняется автоматически после прошивания количества стежков F во второй раз.
Автоматическое выполнение строчки
Когда клавиша AUTO нажата так, что встроенный в нее индикатор горит, фиксированные количества стежков Е и F прошиваются при кратковременном нажатии педали. При этом постоянно нажимать педаль не требуется.
Выполнение начальной и конечной закрепок
Вы можете нажать клавиши начальной и конечной закрепок, чтобы включить функцию выполнения закрепок.
Если необходимо изменить количество стежков А, В, С и D в начальной и конечной закрепках, сначала нажмите клавишу пришивания ярлыка, чтобы отключить функцию пришивания ярлыка. На дисплее АВСD будут отображены количества стежков, и настройки можно будет изменить.

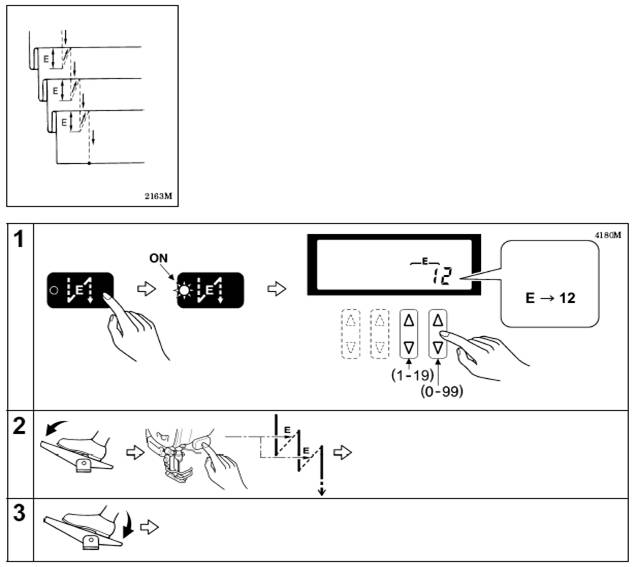

7-6 Закрепление складок
Пример
Может быть задано от 0 до 1999 стежков
Если при постоянно нажатой педали вы во время шитья нажмете пусковой выключатель, будет прошито количество стежков Е закрепки, после чего возобновится нормальное выполнение строчки.
Выполняется обрезка нити
Автоматическое шитье и автоматическая обрезка нити
Эти функции не могут быть использованы.
Выполнение начальной и конечной закрепок
Вы можете нажать клавиши начальной и конечной закрепок, чтобы включить функцию выполнения закрепок.
Если необходимо изменить количество стежков С и D в конечной закрепке, сначала нажмите клавишу закрепления складок, чтобы отключить функцию закрепления складок. На дисплее СD будут отображены количества стежков, и настройки можно будет изменить.
-37-
7-7 Использование счетчика нижней нити
Счетчик нижней нити может быть использован для того, чтобы дать оператору знать приблизительное количество оставшейся нижней нити.
Показания счетчика уменьшаются на 1 при прошивании каждых 10 стежков. Когда показания счетчика становятся меньше “0”, машина выдает предупреждающий сигнал.

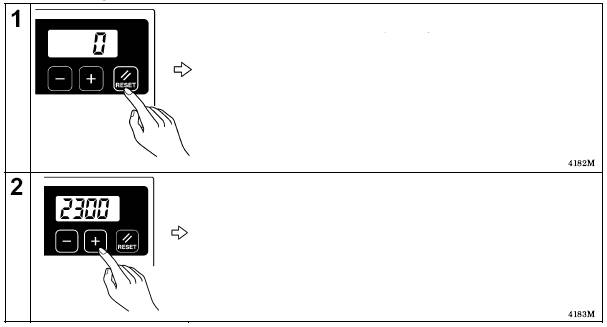

Установка начального значения
Приблизительно через 2 секунды включится зуммер, и на дисплее счетчика нижней нити появится ранее настроенное начальное
значение.
При нажатии клавиши + значение увеличивается
При нажатии клавиши - значение уменьшается
При удержании клавиши нажатой значение изменяется быстрее
Если установлено значение “0”, счетчик не работает.
Настройка начального значения будет принята при начале шитья
Работа счетчика нижней нити
Начальное значение Уменьшается на 1 (на 5 сек. включается Шитье возможно
при прошивании зуммер) до тех пор, пока не
каждых 10 стежков будет выполнена
обрезка нити
Нажать клавишу RESET (2)
не менее чем на 2 секунды

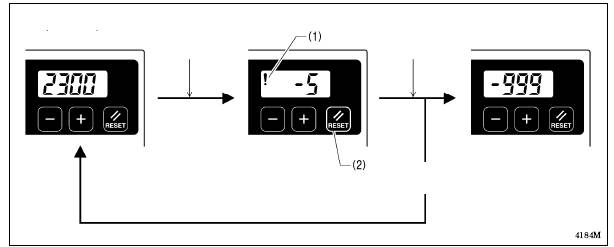

1. Во время шитья значение на дисплее счетчика нижней нити уменьшается на 1 при прошивании
каждых 10 стежков. Когда значение становится меньше нуля (“0”), появляется знак минус, и
счетчик продолжает работать до тех пор, пока значение не достигнет максимума “-999”.
2. Когда значение становится меньше нуля, на дисплее появляется значок предупреждения, и на 5
секунд включается зуммер.
3. Шитье будет возможно даже после возврата педали в нейтральное положение и остановки
машины. Однако после нажатия педали назад и выполнения обрезки нити пуск машины при
помощи педали будет невозможен.
ПРИМЕЧАНИЕ
При нажатии педали, когда пуск машины невозможен, включается зуммер, и на главном дисплее появится индикация зеленого цвета “rESEt”. При возврате педали в нейтральное положение дисплей вернется к нормальному виду. -38-
При нажатии клавиши RESET (2) предупреждающий значок (1) исчезнет, и при нажатии педали машина будет запускаться.
4. При нажатии клавиши RESET (2) и ее удержании нажатой в течение не менее 2 секунд на дисплей будут выведено начальное значение счетчика нижней нити.
8. ИСПОЛЬЗОВАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ G5A
(РАСШИРЕННЫЕ ОПЕРАЦИИ)
Операции, описанные в настоящем разделе, должны выполняться только квалифицированным электриком.
8-1 Наименования и функции
Эти клавиши используются для
выполнения дополнительных
настроек (только квалифициро-
ванным техником)

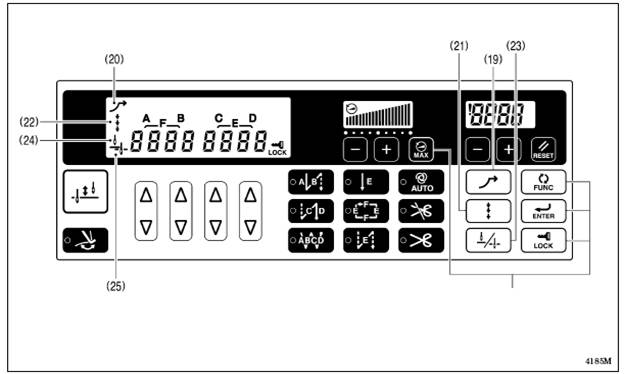

(19) Клавиша медленного пуска
При нажатии этой клавиши так, что загорается значок медленного пуска (20) первые два стежка после предыдущей обрезки нити прошиваются со скоростью 700 стежков/мин. После этого скорость шитья соответствует степени нажатия педали.
При повторном нажатии клавиши значок (20) исчезает.
(21) Клавиша коррекции
При нажатии этой клавиши так, что загорается значок коррекции (22) может быть выполнено корректирующее шитье.
Если швейная машина остановлена, при нажатии пускового выключателя машина запустится и скорость шитья составит 220 стежков/мин (пока пусковой выключатель нажат).
ПРИМЕЧАНИЕ
При нажатии пускового выключателя во время шитья будут выполнена закрепка.
Корректирующее шитье невозможно, если горит индикатор клавиши закрепления складок (8).
При повторном нажатии клавиши в то время, когда на дисплее горит значок (22), этот значок исчезнет.
(23) Клавиша выбора положения остановки иглы
Эта клавиша служит для выбора положения остановки иглы (верхнего или нижнего) при возврате педали в нейтральное положение и остановке машины.
Если на дисплее горит значок (24), игольный стержень останавливается в верхнем положении.
Если на дисплее горит значок (25), игольный стержень останавливается в нижнем положении.
8-2 Настройка верхнего положения остановки иглы

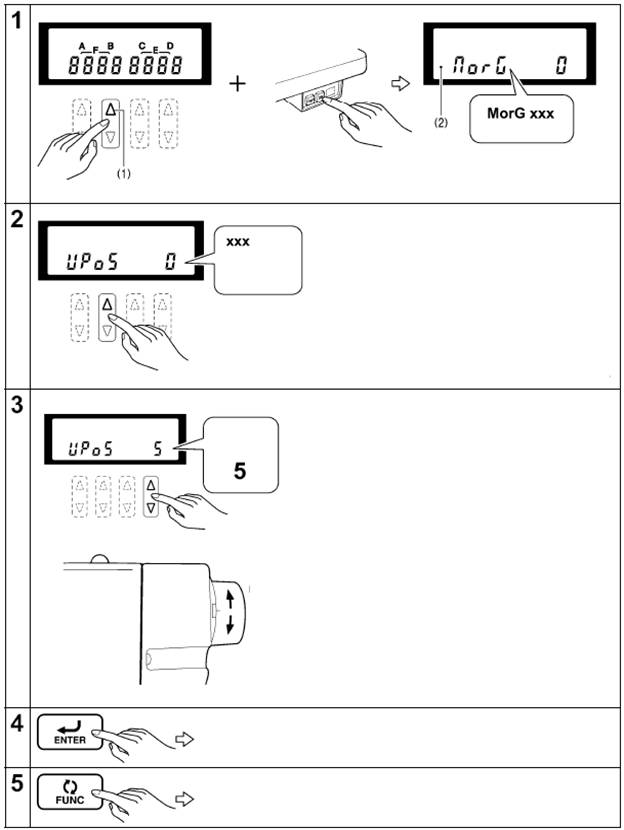

На главном дисплее появится
Нажимая клавишу Δ, включите сетевой выключатель индикация “Morg” (2)
Выбор “UPoS” “xxx” = значение настройки а “0”- значение по
умолчанию
Значение
настройки
Нажать один
раз
Настройка верхнего положения остановки иглы При нажатии клавиши значение настройки возрастает, и верхнее положение остановки иглы становится ниже.
При нажатии клавиши значение настройки уменьшается, и верхнее положение остановки иглы становится выше.
Диапазон настройки составляет от -5 до 10
Значение настройки 10 соответствует углу поворота верхнего вала приблизительно 10º
Становится выше
Становится ниже
Значение настройки будет сохранено в памяти
После нажатия этой клавиши снова становится возможна работа в нормальном режиме
*Детали прочих настроек см. в Руководстве по сервисному обслуживанию
8-3 Клавиша LOCK

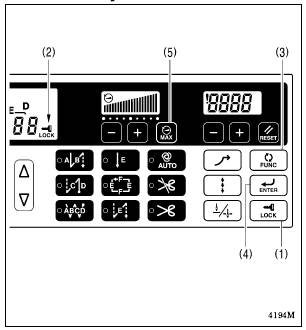

При включении питания клавиша LOCK (1) активна (горит индикатор (2)).
В этом состоянии три указанные ниже клавиши не действуют (во избежание случайного изменения настроек).
Клавиша FUNC (3)
Эта клавиша используется для выполнения настройки различных функций
Клавиша ENTER (4)
Эта клавиша используется для подтверждения вновь выполненных настроек функций.
Клавиша MAX (5)
Эта клавиша используется для задания максимальной скорости шитья.
* Детали использования этих клавиш см. в Руководстве по сервисному обслуживанию.
8-4 Сброс всех настроек (установка значений по умолчанию)
Если швейная машина перестала работать нормально, причина может заключаться, например, в неправильной настройке данных памяти при помощи выключателей памяти. В таких случаях может оказаться возможным восстановление нормальной работы посредством выполнения процедур инициализации настроек, сохраненных в памяти, в соответствии с процедурами, описанными ниже.

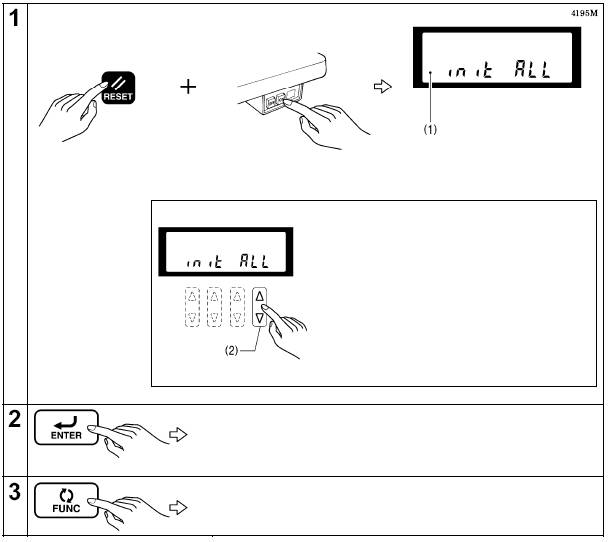

Активация режима инициализации
Нажимая клавишу RESET, включите сетевой На главном дисплее появится
выключатель индикация “init ALL” (1)
Нажимая клавиши (2), вы можете выбрать элементы для инициализации, как показано ниже
Детали инициализации иных элементов см. в Руководстве
по сервисному обслуживанию.
Главный дисплей Элементы инициализации
“init ALL” Сброс всех настроек
“init MEM” Инициализация выключателей
памяти
“init SPd” Инициализация скорости шитья
“init SEW” Инициализация программ
По завершении инициализации цвет дисплея становится зеленым.
Нажать не менее, чем на 2 секунды
Выход из режима инициализации и возобновление нормальной
работы
9. ШИТЬЕ
ВНИМАНИЕ
Перед тем, как приступить к работе, установите все предохранительные и защитные устройства. Эксплуатация машины без этих устройств может привести к травме.
Выключайте сетевой выключатель машины в следующих случаях:
Перед заправкой нитей
При замене шпульки и иглы
При оставлении машины без присмотра
Во время работы не дотрагивайтесь до движущихся частей машины и не прижимайте к ним никаких посторонних предметов. Это может привести к травме или повреждению машины.
Закрепите стол таким образом, чтобы он не мог сдвинуться с места при отклонении головки машины назад, или ее возврате в рабочее положение. Если стол сдвинется с места во время работы, это может стать причиной травмы.
Отклонять головку машины назад, или возвращать ее в рабочее положение следует двумя руками. Если вы будет делать это одной рукой, рука может соскользнуть, в результате чего вы можете получить травму.
9-1 Шитье
1. Нажмите кнопку ON сетевого выключа
При этом загорится индикатор питания (2)
2. Выполните необходимое программирование (см. раздел “Использование панели управления”).
3. Чтобы начать шить, нажмите педаль
9-2 Выполнение закрепки
При нажатии рычажка реверса (1) или пускового выключаво время шитья направление подачи материала изменится на противоположное. При отпускании рычажка или выключателя направление подачи материала снова станет нормальным.
Поворот пускового выключателя
Пусковой выключатель можно повернуть на 90 градусов. Установите выключатель в удобное для вас положение
-42-
10. НАТЯЖЕНИЕ НИТИ
10-1 Регулировка натяжения нити
ВНИМАНИЕ
Перед снятием и установкой шпульного колпачка выключите сетевой выключатель. При случайном нажатии педали машина может прийти в действие, что может привести к травме.

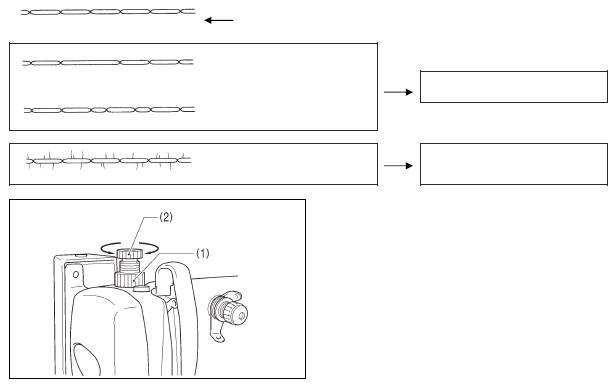

Нормальная, ровная строчка
Верхняя нить
Нижняя нить
Слишком слабое натяжение верхней Увеличить натяжение верхней
нити или слишком сильное натяжение нити или уменьшить
нижней нити натяжение нижней нити
Слишком сильное натяжение верхней Уменьшить натяжение
нити или слишком слабое натяжение верхней нити или увеличить
нижней нити натяжение нижней нити
Натяжение нижней нити

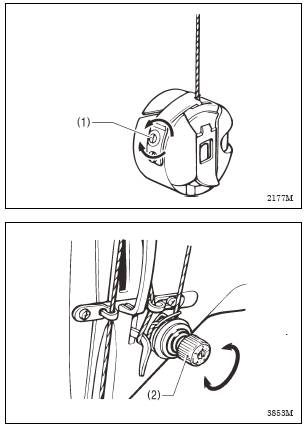

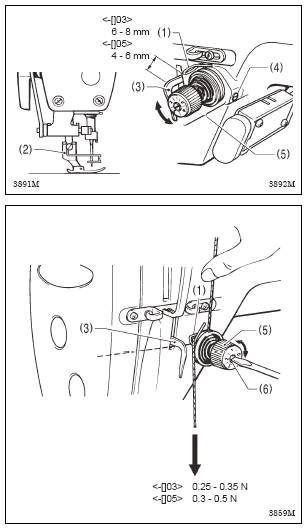

Отрегулируйте натяжение, поворачивая регулировочный винт (1). При правильно отрегулированном натяжении шпульный колпачок медленно опускается под действием собственного
Слабее веса, если удерживать нить за конец, выходящий из колпачка.
Сильнее
Натяжение верхней нижней нити
Отрегулировав натяжение нижней нити, отрегулируйте натяжение верхней нити таким образом, чтобы получить хорошую, ровную строчку
1. Опустите прижимную лапку.
Слабее 2. Отрегулируйте натяжение, поворачивая регулировочную гайку (2)
Сильнее
-43-
10-2 Регулировка давления прижимной лапки
Нормальная строчка
Верхняя нить
Пропуски стежков
Увеличить давление
Неравномерная длина стежков
Сморщивание строчки Уменьшить давление
Давление прижимной лапки должно быть как можно более слабым, однако достаточным, чтобы материал не проскальзывал
1. Ослабьте гайку (1).
2. Отрегулируйте давление прижимной лапки, повернув регулировочный винт (2).
3. Затяните гайку (1).
10-3 Регулировка остаточной длины нити после обрезки
На момент обрезки нити натяжение нити ослаблено и прилагается только предварительным натяжителем (1).
Стандартная остаточная длина нити после обрезки составляет 35-40 мм
При увеличении натяжения нити, создаваемого предварительным натяжителем 35-40 мм (1), остаточная длина нити после обрезки уменьшается. При уменьшении натяжения остаточная длина увеличивается.
Отрегулируйте натяжение, повернув Короче предварительный натяжи
Длиннее
-44-
11. ОЧИСТКА
ВНИМАНИЕ
Перед тем, как приступить к очистке машины выключите сетевой выключатель. При случайном нажатии педали машина может прийти в действие, что может привести к травме.
При обращении со смазочным маслом или консистентной смазкой, во избежание попадания масла или смазки в глаза или на кожу пользуйтесь защитными очками и перчатками. Попадание смазки или масло в глаза или на кожу может вызвать воспаление.
Храните смазочные материалы в недоступном для детей месте. При попадании внутрь они могут вызвать рвоту и понос.
Закрепите стол таким образом, чтобы он не мог сдвинуться с места при отклонении головки машины назад, или ее возврате в рабочее положение. Если стол сдвинется с места во время работы, это может стать причиной травмы.
Отклонять головку машины назад, или возвращать ее в рабочее положение следует двумя руками. Если вы будет делать это одной рукой, рука может соскользнуть, в результате чего вы можете получить травму.
В целях поддержания высоких рабочих характеристик машины и обеспечения длительного срока службы описанные ниже операции очистки следует выполнять ежедневно. Очистку машины также следует выполнить после длительного периода простоя.

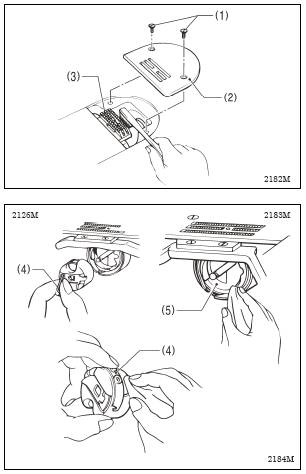

1. Поднимите прижимную лапку.
2. Выверните два винта (1) и снимите игольную пластинку (2).
3. При помощи мягкой щетки удалите пыль с собачки транспортера ткани (3)
4. Установите игольную пластинку (2) и закрепите ее винтами (1).
5. Отклоните головку машины назад.
6. Снимите шпульный колпачок (4).
7. Очистите от пыли челночное устройство (5) при помощи мягкой ткани и осмотрите его на предмет повреждений.
8. Выньте шпульку из шпульного колпачка (4) и очистите шпульный колпачок при помощи мягкой ткани.
9. Вставьте шпульку в шпульный колпачок (4), а затем установите шпульный колпачок на машину.
(продолжение на следующей странице)
-45-

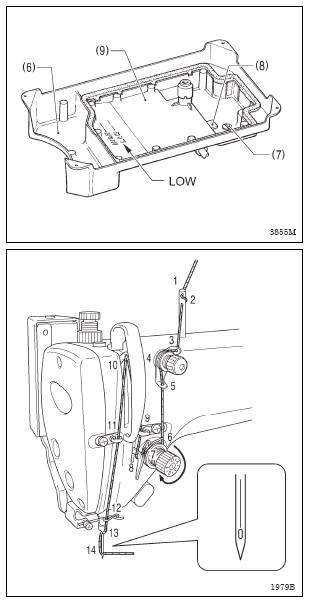

10. Очистите масляный поддон (6) при помощи мягкой ткани.
11. Если уровень масла находится ниже метки LOW, следует долить смазочное масло в поддон (см. стр. 8)
*Применяйте только смазочное масло, предписанное компанией Brother (Nippon Oil Corporation Sewing Lube Oil 10N; VG10)
При отсутствии масла этой марки можно использовать масло <Exxon Mobile Essotex SM10;VG10>
* Если масло загрязнено, выверните винт (7) и слейте масло.
* Очистите от грязи магнит (8) и масляный поддон (9).
12. Верните головку машины в нормальное положение.
13. Замените иглу, если она погнута, или сломан ее кончик.
14. Проверьте правильность заправки верхней нити (см. стр. 18)
15. Выполните пробное шитье.
12. ЗАМЕНА ПОДВИЖНОГО И НЕПОДВИЖНОГО НОЖЕЙ
ВНИМАНИЕ
Замена компонентов должна производиться только квалифицированным механиком.
Перед тем, как приступить к замене каких-либо компонентов выключите сетевой выключатель и выньте вилку сетевого шнура из розетки. При случайном нажатии педали машина может прийти в действие, что может привести к травме.
Применяйте только запасные части, указанные компанией Brother.
-46-

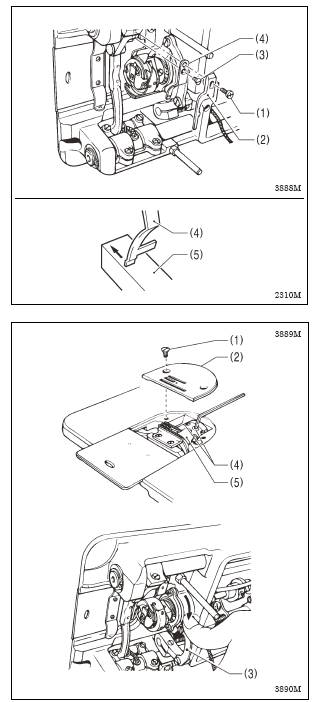

Неподвижный нож
1. Отклоните головку машины назад.
2. Выверните винт (1) и снимите стопор челночного устройства (2).
3. Выверните винт (3) и снимите неподвижный нож (4)
* Установка неподвижного ножа (4) осуществляется в обратном порядке.
Заточка неподвижного ножа
При необходимости заточите неподвижный нож (4) при помощи абразивного бруска (5), как показано на рисунке.
Подвижный нож
1. Снимите иглу.
2. Поднимите прижимную лапку при помощи рычажка подъемника.
3. Выверните два винта (1) и снимите игольную пластинку (2).
4. Поворачивая шкив машины, поднимите игольный стержень в крайнее верхнее положение.
5. Отклоните головку машины назад.
6. Сдвиньте соединительную тягу (3) устройства обрезки нити в направлении, показанном стрелкой, так чтобы были видны два винта (4).
7. Выверните два винта (4) и снимите подвижный нож (5).
* Установка подвижного ножа (5) осуществляется в обратном порядке.
-47-
13. СТАНДАРТНЫЕ РЕГУЛИРОВКИ
ВНИМАНИЕ
Техническое обслуживание и осмотр машины должны выполняться только квалифицированным техником.
Для выполнения технического обслуживания и осмотра электрооборудования обратитесь к дилеру компании Brother или квалифицированному электрику.
Если какие-либо предохранительные устройства были сняты для выполнения регулировки или очистки, перед тем как продолжить работу установите их на место и проверьте их работоспособность.
Закрепите стол таким образом, чтобы он не мог сдвинуться с места при отклонении головки машины назад, или ее возврате в рабочее положение. Если стол сдвинется с места во время работы, это может стать причиной травмы.
Отклонять головку машины назад, или возвращать ее в рабочее положение следует двумя руками. Если вы будет делать это одной рукой, рука может соскользнуть, в результате чего вы можете получить травму.
Выключайте сетевой выключатель машины и вынимайте вилку сетевого шнура из розетки в следующих случаях:
При выполнении технического обслуживания, осмотра или регулировки
При замене расходных или быстроизнашивающихся частей, таких как челночное устройство.
Перед тем как снимать крышку двигателя, выключите сетевой выключатель и подождите не менее одной минуты. Прикосновение к горячему двигателю или его кронштейну может привести к ожогу.
Если какую-либо регулировку необходимо выполнить без отключения питания, соблюдайте крайнюю осторожность и примите все необходимые меры безопасности.
-48-

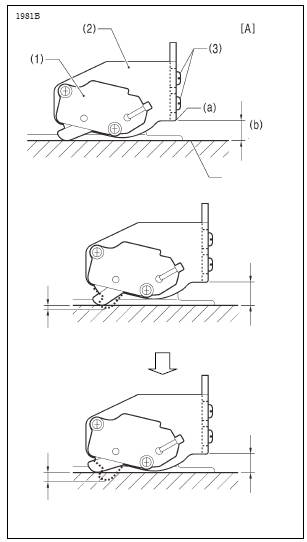

13-1 Регулировка положения предохранительного выключателя
Стандартное положение предохранительного выключакогда расстояние (b) между частью (а) пластины предохранительного выключаи столом составляет 13,5 мм, как показано на рисунке (А)
13,5 мм Если после обработки рабочего стола расстояние (b) оказалось слишком велико, это может привести к тому, что предохранительный выключатель работать не будет.
Стол Метод регулировки

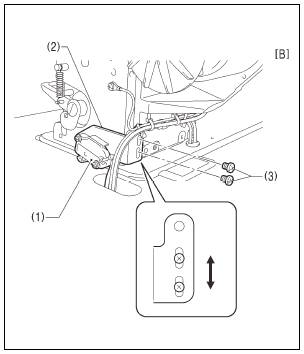

Если расстояние (b) больше 13,5 мм, отрегулируйте положение пластины предохранительного выключапо вертикали при помощи винтов (3), как показано на рисунке (В).
-49-
13-2 Регулировка натяжения пружины нитепритягивателя
Положение пружины нитепритягивателя
Стандартное положение пружины нитепритягива– на 6-8 мм (4-6 мм для спецификаций []05) над поверхностью направляющей нити (3), когда прижимная лапка (2) опущена.
1. Опустите прижимную лапку (2).
2. Ослабьте установочный винт (4).
3. Поверните кронштейн натяжителя нити (5), чтобы отрегулировать положение пружины.
4. Затяните установочный винт (4).
Натяжение пружины нитепритягивателя
Стандартное натяжение пружины нитепритягиваизменяется в зависимости от спецификации машины:
спецификации []03 0,25 – 0,35 Н
спецификации []05 0,3 – 0,5 Н
1. Нажмите на игольную нить пальцем так, чтобы она находилась немного выше кронштейна натяжи
2. Вытяните игольную нить вниз так, чтобы пружина нитепритягиванаходилась на такой же высоте, что и основание направляющей нити (3), а затем измерьте натяжение пружины нитепритягива
3. Вставьте отвертку в шлиц шпильки натяжии поворачивая ее, отрегулируйте натяжение пружины нитепритягива
13-3 Регулировка направляющей нити R
Стандартное положение направляющей нити R (1) - положение, при котором винт (2) находится посередине прорези для регулировки положения направляющей.
Чтобы отрегулировать положение направляющей, ослабьте винт (2) и сдвиньте направляющую нити R в ту или иную сторону.
Для шитья толстых материалов сдвиньте направляющую нити R (1) влево. Натяжение нити увеличится
Для шитья тонких материалов сдвиньте направляющую нити R (1) вправо. Натяжение нити уменьшится.
-50-

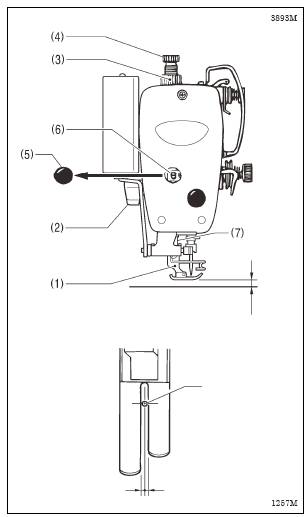

13-4 Регулировка высоты прижимной лапки
Стандартная высота прижимной лапки (1) – 6 мм, когда прижимная лапка поднята при помощи подъемного рычажка (2).
1. Ослабьте стопорную гайку (3) регулировочного винта (4) и поверните регулировочный винт (4) так, чтобы к прижимной лапке не прилагалось давление.
2. Поднимите подъемный рычажок (2). При этом прижимная лапка (1) также поднимется.
3. Снимите заглушку маслоналивного отверстия (5)
4. Ослабьте болт (6) и сдвиньте прижим (7) вверх или вниз настолько, чтобы прижимная лапка находилась на стандартной высоте 6 мм.
5. Затяните болт (6).
6. Установите на место заглушку маслоналивного отверстия (5).
6 мм 7. Отрегулируйте давление прижимной лапки при помощи регулировочного винта (4) и затяните стопорную гайку (3).
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
