Рабочее место врача-стоматолога

СПЕЦИФИКАЦИЯ

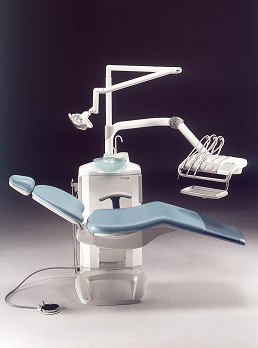

Рабочее место врача-стоматолога

( стоматологическая установка Coral Air «FEDESA» )

Кресло пациента

Привод электромеханический

Боковое расположение подъемного механизма относительно гидроблока

Трехплоскостной подголовник

Cистема безопасности:

блокировка движения кресла при работе инструментов

Модуль врача на 5 инструментов с возможностью выбора типа подачи: верхняя/нижняя

Сенсорная панель управления функциями кресла, гидроблока

Педаль управления функциями наконечников

Гидроблок

Эжектор слюноотсоса водяной

Столик ассистента на выдвигающемся рычаге

Сенсорная панель управления функциями гидроблока

Светильник 20.000 Lux

Базовая комплектация:

Модуль врача:

Два пневматических выхода, разъем Midwest

Шпрей 3-х функциональный

Модуль ассистента на 2 инструмента

насадка слюноотсоса

место для дополнительного инструмента

Стоимость установки (стул врача/ассистента в комплекте)

Пневмомотор стоматологический IS 205-M4

Турбина PANA-MAX SU M4

Наконечник стоматологический угловой S-MAX без оптики M25

Наконечник стоматологический прямой S-MAX без оптики M65

Компрессор медицинский

Скалер пневматический AS2000 М4

Прибор светополимеризации UltraLight PB - 070

(автономный, с черным световодом)

Автоклав "ANDROMEDA PLUS XP"

Камера для хранения стерильных инстр. КБ-Я-ФП

Рециркулятор РБ-06-Я-ФП

Ультразвуковая мойка 2,5л CD-4820

Стол стоматологический с 3-мя ящиками (СВ3)

Стоимость оборудования

включает доставку до клиента и пуско-наладочные работы 499 999,00 руб

(Таблица технического соответствия)

Рабочее место врача-стоматолога

( стоматологическая установка Coral Air «FEDESA» )



(Указать наименование оборудования)

№ п/п	Наименование параметра	Наличие функции или величина параметра, по ТЗ	Наличие функции или предлагаемая величина параметра	Примечание
1. Общие требования
	Регистрационное удостоверение Минздрава России	Наличие	Наличие
	Сертификат соответствия Госстандарта России	Наличие	Наличие
	Наличие сервисного центра у продавца оборудования	Соответствие	Соответствие
	Возможность заключения договора на постгарантийное сервисное обслуживание с сервисным центром продавца	Соответствие	Соответствие
2. Функциональные требования к креслу пациента
	Параметры электропитания	220 – 240 В, 50 Гц	220 – 240 В, 50 Гц
	Кресло пациента стоматологическое с раздельной регулировкой положения сиденья и спинки, интегрировано с гидроблоком.	Наличие	Наличие
	Управление креслом (подъем и опускание спинки и кресла) с модуля врача.	Наличие	Наличие
	Автоматическое перемещение кресла в «0» положение.	Наличие	Наличие
	Блокировка управления креслом при работе инструментов.	Наличие	Наличие
	Система безопасности: Блокировка движений кресла во время работе инструментов	Наличие	Наличие
	Подъемный механизм кресла	Активная электромеханика	Активная электромеханика
	Кол-во двигателей: 2 (кресло и спинка)	Наличие	Наличие
	Тип двигателя кресла SH 80	Наличие	Наличие
	Тип двигателя спинки S95	Наличие	Наличие
	Редуктор встроенный	Наличие	Наличие
	Параметры электропитания: 230 В 1~ 50 Гц 1,6 А – кресло, 230 В 1~ 50 Гц 1,5 А - спинка	Наличие	Наличие
	Мощность двигателя кресла 400Вт, мощность двигателя спинки 330Вт.	Наличие	Наличие
	Усилие на валу: кресло – 8000 Н, спинка – 4000 Н.	Наличие	Наличие
	Скорость подъема/опускания: кресло – 6 мм/с., спинка – 11мм/с.	Наличие	Наличие
	Кресло интегрировано с гидроблоком, лифтовая система подъема, исполнительный механизм - червячная передача, обеспечивающая телескопическое движение, подъемный механизм монтирован внутрь гидроблока, движение кресла осуществляется вдоль неподвижного гидроблока.	Наличие	Наличие
	Отсутствие подъемного механизма под креслом создает эффект «плавающего» кресла, обеспечивает возможность максимально опустить кресло, минимальное расстояние кресла от пола 430 мм. актуально для детского приема.	Соответствие	Соответствие
	Артикуляционный подголовник с тремя степенями свободы	Наличие	Наличие
	Регулировка высоты подголовника механическая	Наличие	Наличие
	Диапазон перемещений кресла: макс. высота подъема 800 мм мин. высота подъема 430 мм	Наличие	Наличие
	Максимальный угол наклона спинки кресла 770	Соответствие	Соответствие
	Длина кресла в положении «хирургический стол» 2000 мм	Соответствие	Соответствие
	Максимальная грузоподъемность кресла 200 кг	Соответствие	Соответствие
	Бесшовная обивка	Наличие	Наличие
	Легкосъемная обивка	Наличие	Наличие
	Особенности проведения пуско-наладочных работ – не требуется крепление к полу	Наличие	Наличие
	Возможность выбора конфигурации для правшей и левшей.	Наличие	Наличие
	Расстояние от центра кресла до центра коммуникационного блока 810 мм.	Наличие	Наличие
	Расстояние от центра коммуникационного блока до края ножной части кресла 1000 мм	Наличие	Наличие
Функциональные требования к врачебному (инструментальному) блоку и инструментам
	Тип подачи инструментов	Возможен выбор модели с верхней или с нижней подачей инструментов	Наличие
	Максимальное кол-во инструментальных модулей	5	5
	Рычаг инструментальной панели врача	Пантограф	Пантограф
	Возможность перемещения инструментального блока по вертикали и горизонтали	Наличие	Наличие
	Два воздушных выхода	Наличие	Наличие
	Трехфункциональный пистолет вода-воздух	Наличие	Наличие
	Поворотный столик с лотком для инструментов	Наличие	Наличие
	Мембранная клавиатура управления кресла, функциями гидроблока	Наличие	Наличие
	Регулировка потока воды на инструменты	Наличие	Наличие
	Педаль управления наконечниками	Наличие	Наличие
	Система автономной подачи воды на инструменты	Наличие	Наличие
Функциональные требования к гидроблоку и модулю ассистента
	Вертикальный гидроблок, все коммуникации внутри, алюминиевое основание длиной 600 мм. Боковая дверца гидроблока обеспечивает простой и удобный доступ к коммуникациям.	Наличие	Наличие
	Чаша плевательницы из закаленного колерованного стекла, съемная, с возможностью выбора цвета в соответствии с серией обивки кресла.	Наличие	Наличие
	Регулировка наполнения стакана	Наличие	Наличие
	Регулируемый смыв плевательницы	Наличие	Наличие
	Эжектор слюноотсоса водяной	Наличие	Наличие
	Столик ассистента выдвижной с сенсорной панелью регулировки функций гидроблока (наполнение стакана и смыв плевательницы)	Наличие	Наличие
Функциональные требования к светильнику
	Возможность перемещения в трех плоскостях	Наличие	Наличие
	Бестеневой холодный свет, яркость не менее	20 000 лк	20 000 лк
	Минимальный тепловой поток	Наличие	Наличие
Технические характеристики оборудования
	Максимальная потребляемая мощность	1 400 VA	Соответствие
	Напряжение	110V. 220-230V.	Соответствие
	Частота	50 Hz-60 Hz	Соответствие
	Давление воды на входе	2,4at 7,Pa (2,5 at 8 Kg/cm2)	Соответствие
	Рабочее давление воды	1,9-106at2, 4-105Pa (2 at 2,5 Kg/cm2)	Соответствие
	Максимальное потребление воды	1,2-10'4m3/seg (7 l/min)	Соответствие
	Давление воздуха на входе	5,at 7,8-1 05 Pa (5,5 at 8 Kg/cm2)	Соответствие
	Рабочее давление воздуха	4,9-105 at 5,4-105 Pa (5 at 5,5 Kg/cm2)	Соответствие
	Максимальное потребление воздуха	1,00-10'3m3/seg (60 l/min)	Соответствие
	Вес оборудования	170 кг	Соответствие
	Максимальная грузоподъемность	200 кг	Соответствие
Функциональные требования к инструментам
	Турбина	Наличие	Наличие
	Максимальная скорость вращения ротора турбины	об/мин	об/мин
	Охлаждающий спрей	двухточечный	двухточечный
	Разъем, место соединения турбины и шланга инструментальной панели врача	Midwest	Midwest
	Микромотор, тип привода	воздушный	воздушный
	Скорость вращения приводного вала микромотора	Не болееоб/мин	Не болееоб/мин
	Подача спрея	внутренняя	внутренняя
	Передача вращения	1:1	1:1
	Угловой наконечник для микромотора	Наличие	Наличие
	Прямой наконечник для микромотора	Наличие	Наличие
	Скалер пневматический	Наличие	Наличие
Функциональные требования к стулу врача/ассистента
Устойчивая база на роликах, количество	5	5
Металлическая подставка для ног	Наличие	Наличие
Мягкая поворотно-опорная спинка с фиксатором (абдоминальный упор)	Наличие	Наличие
Максимальная высота сиденья стула, не менее	600 мм	600 мм
Минимальная высота сиденья стула, не более	500 мм	500 мм
Обивка бесшовная, прочная, материал	Вулканизированный каучук	Вулканизированный каучук
Функциональные требования к компрессору
	Параметры электропитания	230В, 50 Гц	230 В, 50 Гц
	Масса, не более	90 кг.	90 кг.
	Безмасляная конструкция	Наличие	Наличие
	Производительность при 5 бар, не менее	70 л/мин	70 л/мин
	Емкость ресивера, не менее	38 л.	38 л.
	Уровень шума, не более	56 Дб	56 Дб
	Осушитель воздуха	Наличие	Наличие
Функциональные требования к автоклаву
	Сушка	термодинамическая	термодинамическая
	Автоматический контроль параметров стерилизации	Наличие	Наличие
	Двойной бак для чистой и использованной воды	Наличие	Наличие
	Количество программ стерилизации	5 циклов стерилизации	Наличие
	Вес	Не более 49 кг	Не более 49 кг
	Габариты (ширина х высота х глубина)	440х385х500 мм	Наличие
	Габариты рабочей камеры	диаметр 243х320 мм (15 литров)	Наличие
Функциональные требования к прибору светополимеризации
	Подача питания	Вход: ≈ 100~240V, 50/60Гц Выход: = 12 в/1 A	Вход: ≈ 100~240V, 50/60Гц Выход: = 12 в/1 A
	Источник света	5Вт Dental Blue LED	5Вт Dental Blue LED
	Диапазон длины волны	440нм~480нм, пик:460нм	440нм~480нм, пик:460нм
	Интенсивность излучения	Выше 1000мВт/см2	Выше 1000мВт/см2
	Возможность полимеризации всех фоточувствительных композитных материалов	Наличие	Наличие
	Защита от перегревания	Встроенный блок термической защиты	Встроенный блок термической защиты
Функциональные требования к камере для хранения стерильных инструментов
	Параметры электропитания	220В	220В
	Облученность от источника УФ-излучения типа PHILIPS TUV 30 Long Live до наиболее удаленной точки внутри камеры на длине волны 253,7 нм	не менее 1,0 Вт/м2	не менее 1,0 Вт/м2
	Усилие, прилагаемое к ручке, необходимое для открывания крышки камеры	не более 20Н	не более 20Н
	Время выхода камеры на рабочий режим	не более 10 мин	не более 10 мин
	Корпус камеры	Нержавеющая сталь	Нержавеющая сталь
	Габаритные размеры камеры без стола ( не более)	1050 х 650 х 490 мм.	1050 х 650 х 490 мм.
	Масса камеры	Не более 55 кг.	Не более 55 кг.
Функциональные требования к рециркулятору
	Параметры электропитания	220В 50Гц	220В 50Гц
	Источник облучения	2 лампы Philips TUV30W LL (в комплекте)	2 лампы Philips TUV30W LL (в комплекте)
	Время выхода на рабочий режим	Не более 1 мин	Не более 1 мин
	Габаритные размеры, мм	1190х160х125	1190х160х125
	Масс, кг	10,4	10,4
Функциональные требования к ультразвуковой мойке
	Параметры электропитания	220-240В 55/60 Гц	220-240В 55/60 Гц
	Ультразвуковая частота	Не более 42,000 Гц	Не более 42,000 Гц
	Цифровой таймер	Наличие	Наличие
	Объем резервуара, л	Не менее 2,5	Не менее 2,5
	Габаритные размеры ванны, мм	290х230х180	290х230х180
	Вес без упаковки, кг	Не более 2,5	Не более 2,5
Функциональные требования с столику стоматологическому
	Верхняя полка стеклянная, съемная	Наличие	Наличие
	Габаритные размеры, мм	795х500х480	795х500х480
	Масса, кг	Не более 33	Не более 33
Дополнительные требования
	Гарантийное и сервисное обслуживание	1 год от даты ввода в эксплуатацию	1 год от даты ввода в эксплуатацию
	Установка и ввод в эксплуатацию	наличие	наличие
	Техническая документация и инструкция на русском языке	Наличие	Наличие

ОБЯЗАТЕЛЬНОЕ ТРЕБОВАНИЕ

В комплект поставки должны входить все необходимые материалы и комплектующие для обеспечения работоспособности данного оборудования; Все требования к комплектации по пунктам технического задания должны быть включены в стоимость; Кроме того стоимость оборудования включает в себя доставку по адресу клиента и пуско-наладочные работы; Заполнение всех строк таблицы технического соответствия обязательно;
