Предохранители плавкие низковольтные (стр. 11 )

1 - съемный кожух из металлической сетки или перфорированного листа из мягкой стали толщиной, обеспечивающей его жесткость. (Площадь отверстий в кожухе не должна превышать 8,5 мм2. Изгиб кожуха может отличаться от показанного на рисунке при условии, что не превышается зазор 19 мм между кожухом и токоведущими металлическими частями);

2 - соединительные шпильки из меди с высокой проводимостью; 3 - пластины медного переходного устройства сечением не менее 25´6,3 мм и длиной и центрами крепления, соответствующими испытуемой плавкой вставке; 4 - зажимы плавкого предохранителя типоразмера, соответствующего испытуемой плавкой вставке (размеры будут уточнены позже); 5 - основание из изоляционного материала; испытательное основание должно быть достаточно жестким, чтобы выдерживать прилагаемые к нему нагрузки без их передачи на испытуемую плавкую вставку; 6 - медная полоса; 7- плавкий предохранитель из медного провода диаметром около 0,1 мм и свободной длиной не менее 75 мм, соединенного с выводом и одним полюсом источника питания; 8 - фаска; 9 - съемная закорачивающая перемычка, необходимая при измерении ожидаемого тока. Она может быть рассечена для облегчения размыкания. Сечение медной перемычки необходимо выбирать в соответствии с номинальной отключающей способностью плавкой вставки

Размер плавкой вставки типоразмеров I, IIa, IIb	а	b	с	d	е	f	g	h	j
Значение, мм	187,0	127,0	25,0	36,5	38,0	12,7	114,0	М12	111,0

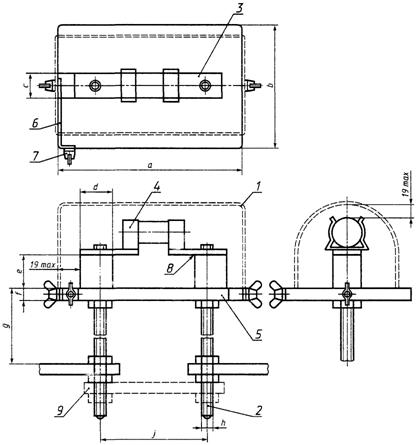

Рисунок 22 - Испытательное основание для проверки отключающей способности (лист 1)

Примечание - Монтаж электрических соединений предохранителя над испытательным основанием на рисунке не приведен (второй абзац пункта 8.5.1 МЭК 60269-1 не применяют).

Рисунок 22 (лист 2)

РАЗДЕЛ IIС ЦИЛИНДРИЧЕСКИЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТИПА С

1.1 Область применения

В данном разделе устанавливают дополнительные требования к плавким предохранителям с плавкими вставками типа С на номинальные токи до 63 А включительно и номинальные переменные напряжения до 380 В включительно, размеры которых приведены на рисунках 23 и 24.

5 Характеристики плавких предохранителей

5.3.1 Номинальный ток плавких вставок

Номинальные токи плавких вставок, типоразмеры и цвета указателей срабатывания (при их наличии) приведены в таблице R.

Таблица R

Номинальные токи, типоразмеры и цвета указателей срабатывания (при их наличии) плавких вставок

Номинальный ток In, А	Цвет указателя срабатывания	Типоразмер
0	1	2	3	4
2	Розовый	´	´
4	Коричневый	´	´
6	Зеленый	´	´
10	Красный	´	´
16	Серый	´	´
20	Голубой	´	´	´
25	Желтый		´	´
32	Черный			´	´
40	Латунный				´	´
50	Белый				´	´
63	Медный					´

5.3.2 Номинальный ток держателя плавкого предохранителя Номинальные токи держателей плавких предохранителей приведены в таблице S.

Таблица S

Номинальные токи держателей плавких предохранителей

Типоразмер	Номинальный ток держателей, А	Типоразмер	Номинальный ток держателей, А
0	20	3	50
1	25	4	63
2	32

5.5 Номинальные потери мощности плавкой вставки и номинальная рассеиваемая мощность держателя плавкого предохранителя

Максимальные значения номинальных потерь мощности плавкой вставки приведены в таблице Т.

Таблица Т

Максимальные значения номинальных потерь мощности плавких вставок

Номинальный ток плавкой вставки In, A	Максимальная потеря мощности плавкой вставки, Вт	Номинальный ток плавкой вставки In, A	Максимальная потеря мощности плавкой вставки, Вт
2	2,5	25	4,0
4
6	32
10	2,6	40	5,2
16	2,8	50	6,5
20	3,5	63	7,0

Номинальные значения рассеиваемой мощности держателей плавких предохранителей приведены в таблице U.

Таблица U

Номинальная рассеиваемая мощность держателя плавкого предохранителя

Типоразмер	Номинальная рассеиваемая мощность держателей плавких предохранителей, Вт	Типоразмер	Номинальная рассеиваемая мощность держателей плавких предохранителей, Вт
0	3,5	3	6,5
1	4,0	4	7,0
2	4,6

5.6 Пределы времятоковых характеристик
