Колпачки из меди покрыты слоем никеля или серебра.
Корпус - из керамического материала.
Плавкий элемент из медно-никелевого сплава (56% меди, 44% никеля) или из эквивалентного материала с аналогичными значениями удельного сопротивления и температурного коэффициента соединен с колпачками сваркой или пайкой тугоплавким припоем.
Наполнитель, гасящий дугу, - из материала, идентичного обычно применяемому в плавких вставках.
Другие размеры указаны на рисунке 10.
Значения потерь мощности приведены в таблице J.
Рисунок 11 - Макетная плавкая вставка

Гибкий плетеный медный проводник с поперечным сечением s

Испытательное основание

Втулка
Примечание - Падение напряжения следует измерять в точках, обозначенных знаком "Т".

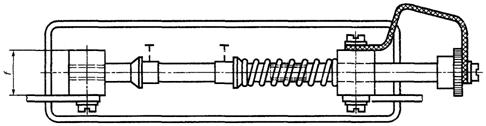

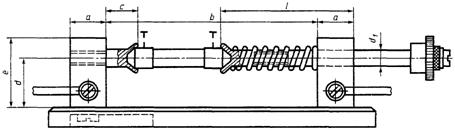

Рисунок 12 - Испытательное основание и втулка для измерения падения напряжения и проверки рабочих характеристик патрона (лист 1)
Размеры в миллиметрах
Номер испытательного основания | а | c | d | e | f | l | d1 | s, мм2 |
1 | 8 | 10 | 12,0 | 17,5 | 8 | 50 | 5 | 4,6 |
2 | 12 | 17,5 | 24,0 | 15 | 65 | 6 | 13,0 | |
3 | 20 | 30,0 | 40,0 | 20 | 75 | 12 | 30,0 | |
Примечание - Размер b приведен в таблице М |
Размеры в миллиметрах
Номер втулки | d2 | d3 | d4 | d5 | g | i | l | k |
1 | 5 | 4 | 9,0 | 10 | 4 | 1,0 | 10 | 8 |
2 | 13,0 | 14 | 5 | |||||
3 | 10 | 15,0 | 17 | 6 | ||||
4 | 12 | 8 | 21,5 | 24 | 7 | 2,0 | 18 |
Рисунок 12 (лист 2)
Основание типа А | Основание типа В |
|
|
1 - контактная зона; 2 - радиальные участки контакта на пружине; 3 - осевой стопор;
4 - радиальный стопор
Размеры в миллиметрах
Типоразмер | Номинальный ток In, A | G1, не более | H1, не более | L +0,8 |
6,3´23,0 | 6 | 8,0 | 9,5 | |
8,5´23,0 | 10 | 10,0 | ||
10,3´25,8 | 16 | 8,5 | 10,5 | 13,1 |
8,5´31,5 | 20 | 11,5 | 14,0 | 16,0 |
10,3´31,5 | 25 | |||
10,3´38,0 | 32 | 12,5 | 15,0 | 19,3 |
Рисунок 13 - Основание плавких предохранителей типов А и В с контактами на двух цилиндрических колпачках

Рисунок 14 - Кожух для проверки срабатывания плавких вставок с испытательным основанием по рисунку 12

Примечание - Размер b приведен в таблице N.

Размеры в миллиметрах
Номер втулки | d1 | d2 | d3 | d4 | a | b | с | d |
5 | 2,5 | 8 | 12 | 10,0 | 14 | 5 | 12 | 5 |
6 | 12,0 | 17 | 6 | |||||
7 | 18,5 | 24 | 8 |

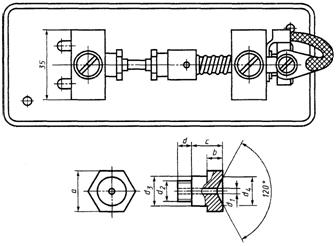

Рисунок 15 - Испытательное основание и втулка для проверки отключающей способности

Материал - твердая сталь. Части, подверженные износу, должны быть упрочнены.
Размеры в миллиметрах
Номинальный ток In, A | Номинальное напряжение Un, В | а -0,1 | b +0,1 | Æс -0,02 | Æd -0,05 |
6 | 250 | 22,2 | 4,4 | 6,2 | 5,2 |
10 | 8,4 | 7,4 | |||
16 | 25,4 | 5,9 | 10,2 | 9,2 | |
20 | 380 | 31,0 | 8,4 | 7,4 | |
25 | 10,2 | 9,2 | |||
32 | 37,4 | 9,7 | |||
63 | 34,9 | 9,1 | 16,6 | 15,6 |
Рисунок 16 - Калибр для проверки удержания патрона в держателе плавкой вставки во время ее изъятия
|
