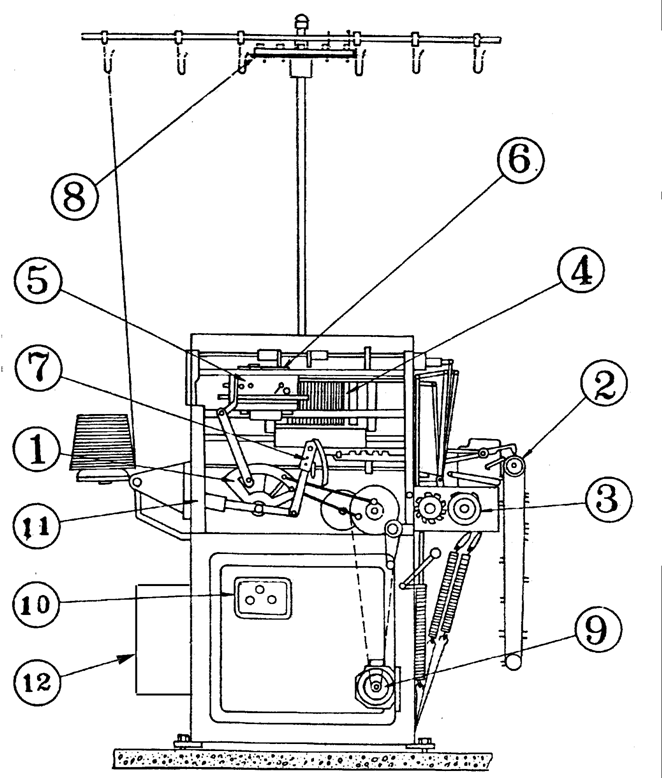

НАИМЕНОВАНИЕ ОСНОВНЫХ ЧАСТЕЙ
1. Приводной механизм
2. Считывающее устройство цепи
3. Контрольный узел
4. Вязальный механизм
5. Каретка
6. Нож для подрезания нити
7. Начальные (установочные) крючки
8. Нитенатяжитель
9. Электродвигатель
10. Панель управления
11. Рама
12. Инвертор
2.

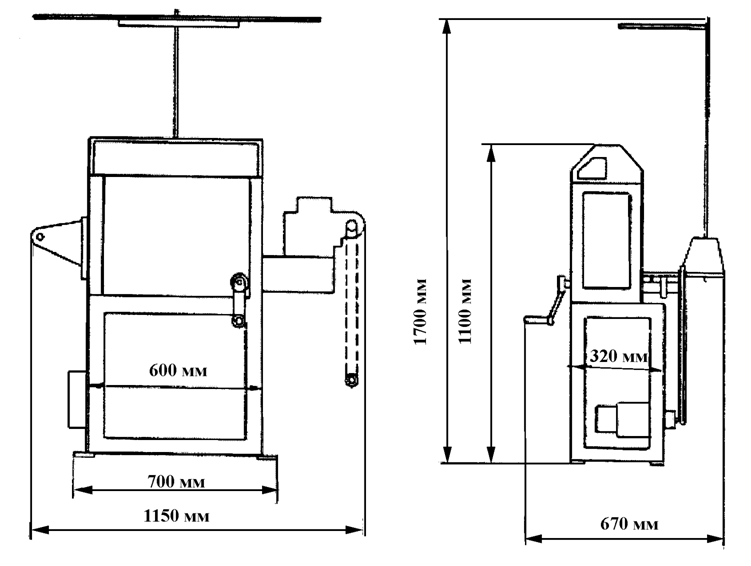

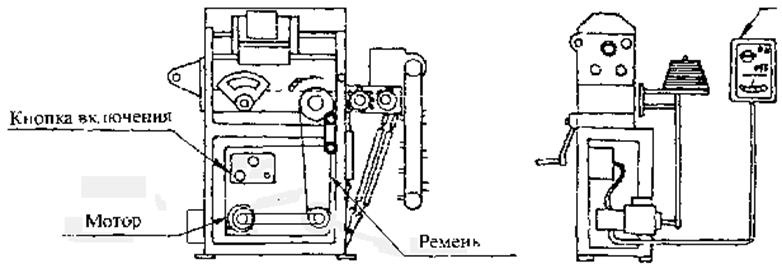

Г А Б А Р И Т Ы
ВИД СПЕРЕДИ ВИД СБОКУ
3.

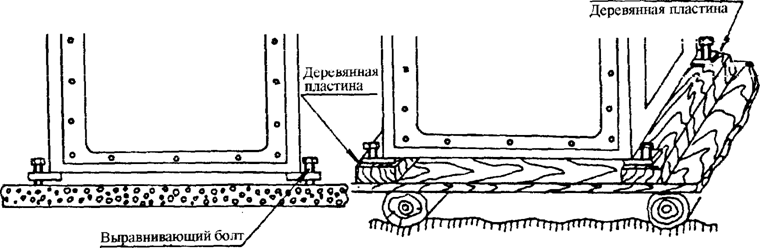

УСТАНОВКА СТАНКА
Установите станок на ровный и устойчивый пол и выровняйте его с помощью четырёх выравнивающих болтов, чтоб не вибрировал. При установке станка неровно и с перекосами срок его эксплуатации значительно снижается.
ПРОВОДКА
Электрический шнур (кабель) должен быть подключён к источнику питания. Советуем использовать рубильник в качестве подключения источника питания для каждого станка. После подключения снимите ремень и проверьте направление вращения мотора (вращается по часовой стрелке, см. рис.). Имейте в виду, что вращение в обратную сторону вызовет поломку станка.
Рубильник
4.
ФУНКЦИИ ОСНОВНЫХ ЧАСТЕЙ

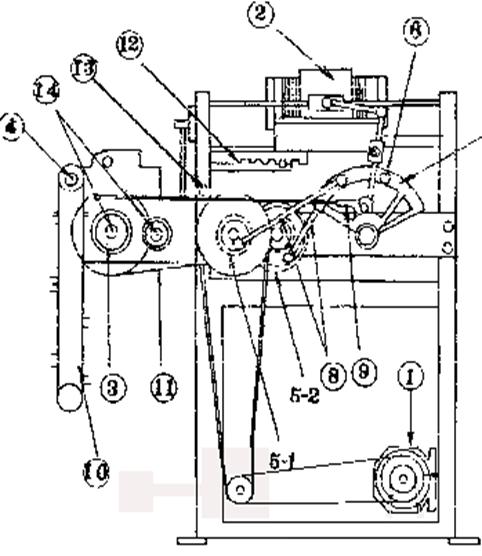

Приводной узел (система передачи).
Скорость вращения главного мотора уменьшается шкивом (1), усилие передаётся каретке (2), контрольному узлу (3) и считывающему устройству цепи (4). Каретка приводится в поступательное движение дельтаобразной рамкой (7), кулачки контрольного узла перемещаются приводной цепью (11). Контрольная цепь поддерживается движением стержня (9) (идущего от дельтаобразной рамки).
Порядок работы приводного узла.
1. Малая шестерня (5-2) связана с большой шестерней (5-1), к каждой из них присоединён конец тяги (8), каждая из этих тяг приводит в движение дельтаобразную рамку.
Приводная тяга каретки передвигает каретку между двумя дельтаобразными рамками. Шпилька включения (6), находящаяся на вышеупомянутой дельтаобразной рамке (7), может входить в рабочее положение либо с большой, либо с малой дельтаобразной рамкой в каждом отверстии для шпильки. Выбирая одно из отверстий для шпильки, мы выбираем ход вязания от пальца-хода к ладонь-ходу и наоборот.
2. Контрольная цепь приводится в движение стержнем для контрольной цепи (9) 1/2 длины звена цепи.
3. Приводная цепь (11) вращает кулачок включения барабанного вала (14), затем кулачки приводятся в движение в контрольном узле.
4. Шпилька возврата возвращает игольницу от положения ладонь-хода к палец-ходу (от седьмого этапа к первому).
5. Муфта с красной ручкой (ручной привод перчаточного автомата) (13) включает и отключает электропитание. Чтобы остановить работу: нажмите красную кнопку и втолкните муфту. Чтобы включить машину: потяните ручку кривошипа и нажмите зелёную кнопку.
Порядок запуска ручного привода: удерживая муфту втолкнуть ручку кривошипа.
5.
| 1. Мотор 2. Каретка 3. Контрольный узел 4. Считывающее устройство цепи 5.-1 Большая шестерня 5.-2 Малая шестерня 6. Шпилька включения 7. Дельтаобразная рамка 8. Тяги 9. Стержень для контрольной цепи 10. Контрольная цепь 11- Приводная цепь 12. Вязальный механизм 13. Муфта с красной ручкой 14. Кулачок включения барабанного вала |

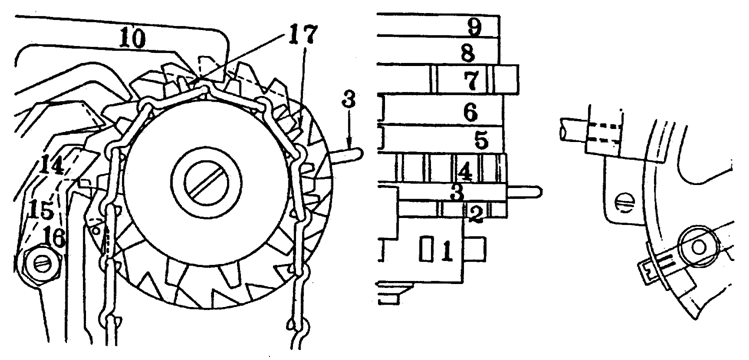

КОНТРОЛЬНАЯ ЦЕПЬ
1. Функции. Контрольная цепь контролирует ход вязания и управляет станком. Она продвигается на 1 звено каждые 2 хода каретки при пальце-ходе.
2. 17 звеньев цепи с выступом вставлены в контрольную цепь в точно определённые места, и выступ звена переключает вязание от пальца к пальцу и от пальца к ладони (итого 20 звеньев).
3. Звено с выступом приводит в движение приёмную часть храповика, который расположен в считывающем устройстве цепи; потом головка кулачка цепи (3) освобождается вверх от рычага. В этот момент, частично отбитое колесо с зубьями (3) становится в то же самое положение к следующему храповому колесу (4), вышеупомянутый кулачок цепи (3) приводит в движение собачку (13), поэтому храповое колесо (4) совершает шаг на один зуб.
6.
4. Когда выступ звена цепи давит на приёмную часть храповика (10), кулачок манжетной части перчатки (5), кулачок включения нитеводи, пронумерованный диск (7) перемещаются на один шаг.
5. Пронумерованный диск перемещается на один шаг, и включатель ручного рычага (11) отскакивает, освобождая муфту остановки включения, поэтому шпилька кулачкового сцепления срабатывает и связывает приводной механизм с кулачком включения барабанного вала. После этого кулачки в контрольном узле начинают работу. Тогда 1 круговое движение контрольной цепи должно вязать.

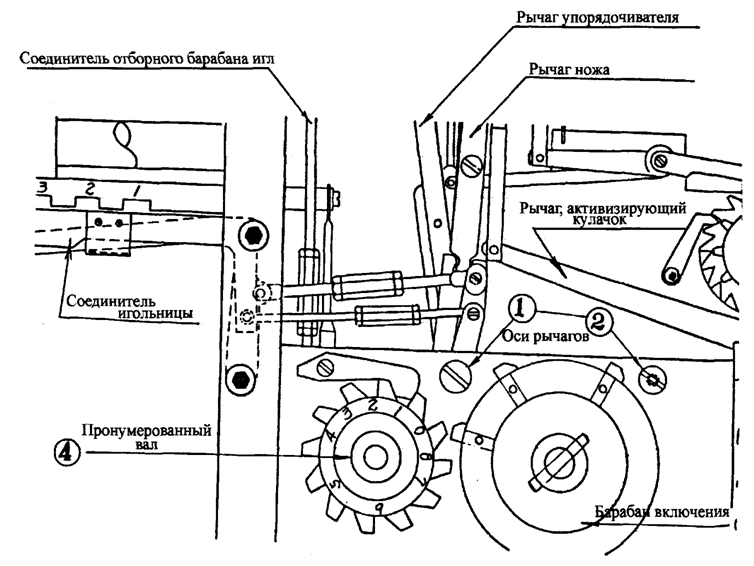

КОНТРОЛЬНЫЙ УЗЕЛ
Почти все механизмы управления сконцентрированы здесь. Этот узел состоит из двух рычажных валов (1, 2), кулачка включения барабанного вала (3) и пронумерованного вала (4).
Эти 4 вала связаны с рычагами, кулачками и другими вспомогательными механизмами, чтобы управлять работой станка следующим образом:
1. Приводить в движение игольницу.
2. Группы игл отбираются вращением отбирающего барабана для поднятия игл.
3. Включать в работу начальный крючок, когда начинается вязание пальца.
4. Приводить в движение опускающие ролики, чтобы они подавали изделие вниз, в результате связанная перчатка выпадает вниз.
7.
5. Изменять скорость вязания от большой до низкой, при вязании сложных элементов перчатки.
6. Вставлять упорядочиватель разветвления пальцев, чтобы разветвления пальцев соединить друг с другом.
7. Нить, оставшаяся на разветвлении пальцев, обрезается, и конец нити вставляется в перчатку.
8. Подрезатель нити (нож) приводится в движение, для обрезания закончившейся основной и резиновой нити.
9. Смещать шкалу, активизирующую кулачок каретки.
10. Активизирует подгибание кулачком подгибания, чтобы разветвления пальцев плотно вывязывались.
8.
ИГОЛЬНЫЙ МЕХАНИЗМ
Вязальные иглы расположены и в передней, и в задней игольницах, основная цель - придание формы изделию; подробности приведены ниже:
1. Отбор игл производится кулачком поднятия игл и связанным с ним держателем, который поднимает пятки игл на поверхность игольницы, и игла уходит в приёмное отверстие для иглы.
2. Изделие спускается вниз с помощью роликов.
3. Остальная пряжа отрезается ножом из задней игольницы.

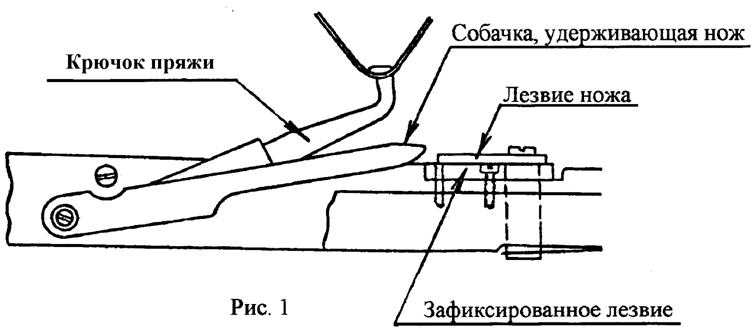

4. Устройство для подрезания нити на разветвлении пальцев.
Два лезвия расположены в квадратной части, параллельной передней игольнице, для подрезания конца нити и заправки её внутрь.
5. Начальный крючок.
Это приспособление для подвешивания пальца вниз с формированием круглого конца пальца.
6. После зацепления крючками изделия и после того, как каретка провязывает 1,5 ряда, крючки поднимутся как раз под вяжущиеся ряды; затем вывязывается ещё 2 ряда, и начальные крючки полностью разводятся в стороны (рис. 2).
7. После разведения крючков, вяжется 2 или 3 ряда, когда крючки снижают свою рабочую ширину, чтобы конец пальца получился круглым, таким образом, палец опускается вниз. Когда заканчивается вязание одного пальца, начальный крючок сползает с пальца и начинает следующий (рис. 3, стр. 10). Начальный крючок устроен так, что сам принудительно опускается, Когда довязывается последний палец, изделие с усилием дёргается вниз, чтоб облегчить начало работы упорядочивателя разветвления пальцев (рис.4,стр. 10).
9.
Рис 2 |
Рис 3 |
Рис. 4 |

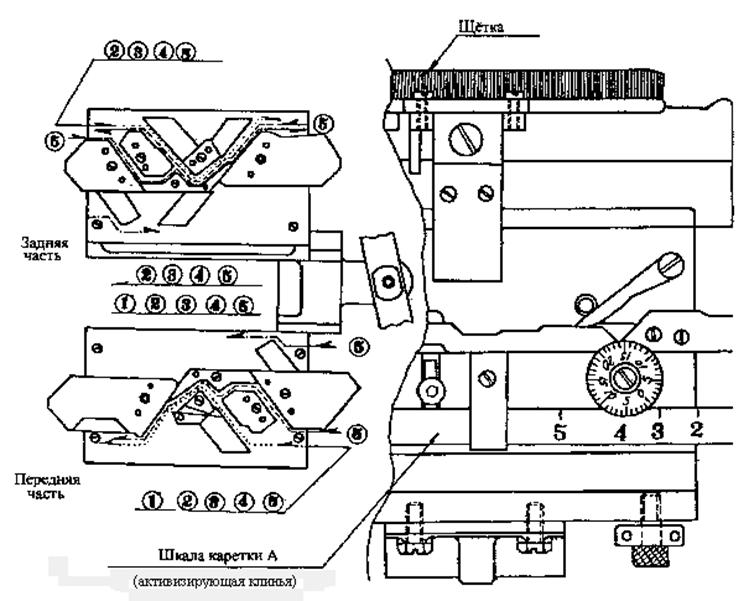

КАРЕТКА
Каретка - устройство, предназначенное для вывязывания; иглы передвигаются вверх-вниз клиньями, и пряжа подаётся через питатель. Каретка имеет клинья в передней и задней частях (вязальная система клиньев), посредством чего обеспечивается пространство для игл между кулачками. Когда шкала каретки «А» (активизирующая клинья) передвигается, клинья изменяют проход для игл. Положение 1 шкалы каретки «А» для начального вязания, 2 - для обратного движения начального вязания, 3 - для более плотной петли, 4 - для обычной петли при вывязывании ладони, 5 - для вставки из резиновой нити.
Основные функции каретки:
1. Поднимать и опускать вяжущие иглы клиньями каретки.

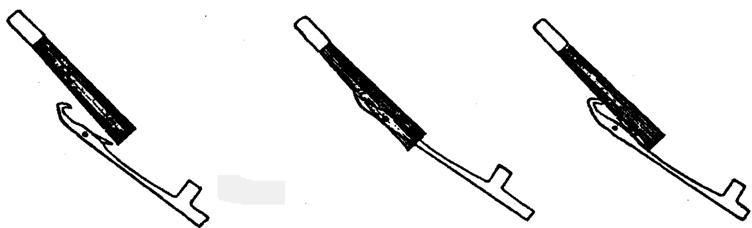

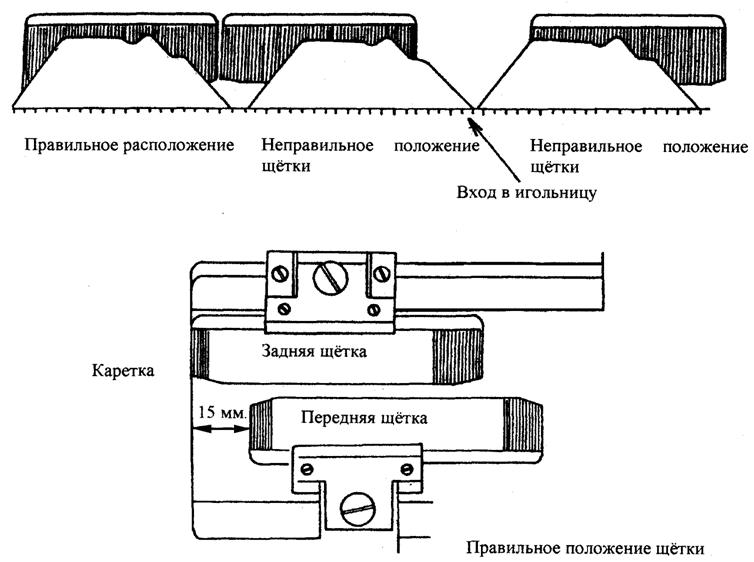

2. Открывать язычок поднимающейся иглы. Щётка оставляет язычок открытым.
3. Нитеводитель с кареткой подаёт пряжу к крючкам игл.
4. Длина петли регулируется кулачками петли, которые можно при необходимости опустить или поднять.

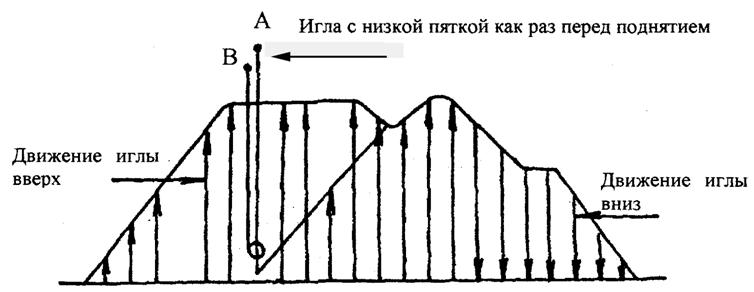

Рис. на стр. 11 изображает проход для игл в соответствии с положением ручки каретки
10.
КАРЕТКА
11.
НАТЯЖЕНИЕ НИТИ
Натяжная пружина обеспечивает нужное натяжение нити, чтоб петли вязались ровно, путём приподнимания слабой, ненатянутой нити, когда каретка в крайних положениях, В натяжную систему входят маслёнка и влажный фетр для смазывания пряжи, с трудом поддающейся вязке, и в то же время обеспечить трение пряжи, вызванное контактом с фетром.
Чрезмерное или недостаточное натяжение - причина обрыва нити и случайного спуска петли.
Натяжная пружина
12.
ЭЛЕКТРОСИСТЕМА
Электросистема этого станка включает в себя мотор и систему прерывания, которая отключает мотор в случаях: обрыва нити, не зацепления или западание крючока.
Пожалуйста, ознакомьтесь со следующим:
а) Мотор
Мотор в 1/4 л. с., 50/60 Герц соединен со шкивом. Скорость движения каретки зависит от скорости вращения мотора, которая регулируется инвертором.
б) Предельный выключатель
Выключатель для остановки станка встроен в основание муфты ручного привода с красной ручкой. Когда вталкиваем муфту, либо когда нажимается красная кнопка, или в случае, когда начинает работать выключатель прерывания работы, электрореле срабатывает для остановки станка.
в) Блок выключателей
Блок выключателей состоит из магнитного выключателя, защитного реле, реле-прерывателя и так далее.
Для защиты мотора от перегрева и сгорания, в случае прерывания работы, питание автоматически отключается. Это позволяет оператору покидать рабочее место.
г) Выключатель при западании крючка.
Когда крючок западет, этот выключатель служит для остановки станка, и когда вывязывается длинный палец.
д) Не происходит зацепления.
Когда крючок не может подняться вверх по той причине, что уже связанная часть изделия не спускается вниз, этот выключатель срабатывает для остановки станка.
е) Выключатель, срабатывающий на обрыв пряжи.
Когда пряжа рвется, натяжная пружина или вспомогательная пружина действует на рычаг электропитания для остановки станка.
13.
ЭЛЕКТРОСИСТЕМА
ж) Сигнальная лампочка остановки.
Когда станок останавливается через механизм "стоп-машина", загорается красная лампочка на шпулярнике, чтобы показать, что машина остановилась.
з) Выключатель, срабатывающий на неправильное направление движения пряжи.
Неполадки в движении упорядочивателя останавливают машину через пластину, передающую выключение, установленную на упорядочивателе.
и) Регулятор силы тока
Чувствительность защиты от повышенной силы тока может регулироваться этим выключателем в соответствии с условиями и при большом, и при малом ходе каретки.
к) Включатель возврата
Потянув стопорную собачку изменения работы, включатель возврата заработает, чтобы отключить 2 выключателя: начального крючка и срабатывающего на обрыв нити.
Нажмите в этот момент зеленую кнопку, машина будет быстро проходить через этапы вязания, чтоб вернуться к начальному этапу. Однако, для остановки машины как раз перед начальным этапом вязания, следует подготовить прерывание работы из-за проблем с пряжей, которое сработало бы в нужное время.
14.

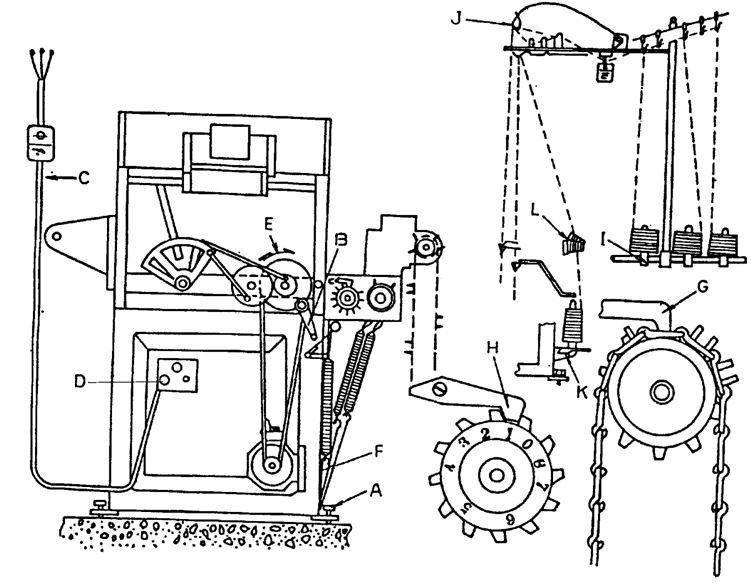

ПОДГОТОВКА К ПОЛЬЗОВАНИЮ СТАНКОМ
1. Станок должен быть выровнен с помощью 4 болтов (А).
2. Отключите ручку кривошипа.
3. Провод (С) должен быть присоединён к источнику питания и блоку выключателей.
4. Удостоверьтесь, что вращение мотора происходит по часовой стрелке (стрелка Е), путём нажатия зелёной кнопки (D) на панели управления спереди машины.
5. Концы пружин для рычагов (F) должны быть подвешены в отверстия, предусмотренные в станине.
6. Проверьте, стоят ли игольница, считывающее устройство цепи (G), пронумерованный вал (Н) в положении (на отметке), соответствующем началу вязания пальца.

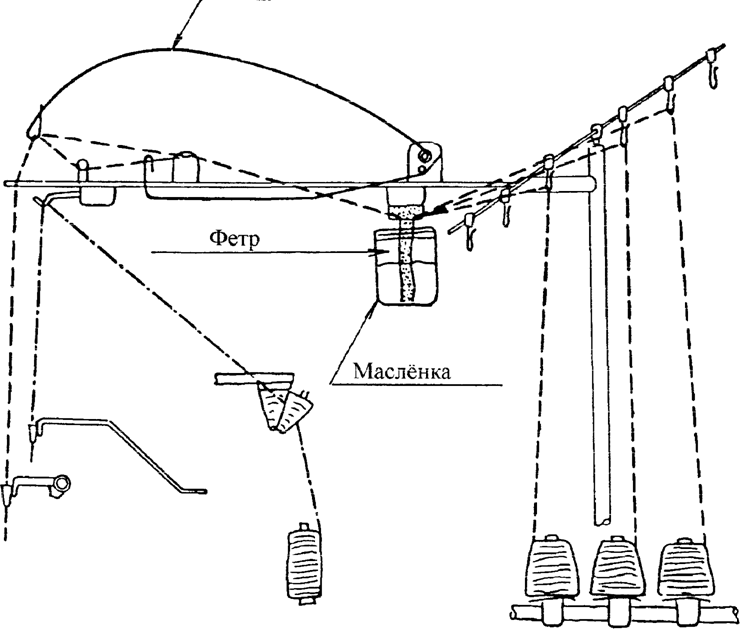

7. Установите пряжу на стойку для бобины в задней части станка и натяните её к концу натяжной пружины (J).
8. Установите резиновую нить на стойку для бобины (К) и просуньте через конические ролики (L).
9. Последовательность действий, описанная на следующей странице, должна быть выполнена перед началом работы.
15.

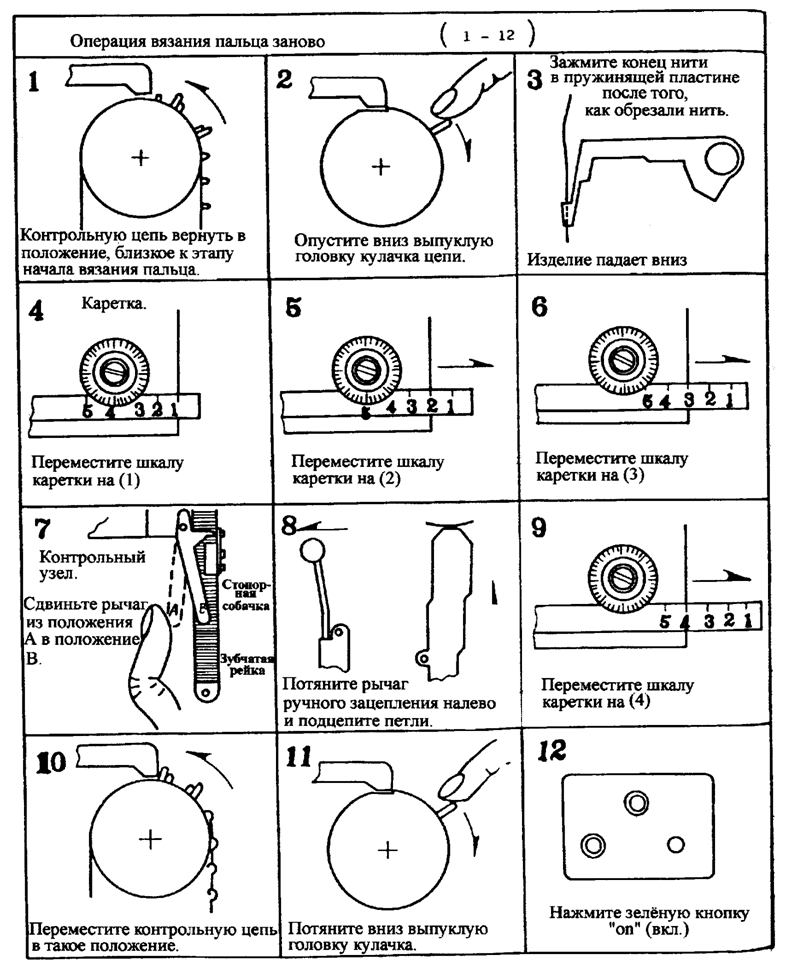

ОПЕРАЦИЯ ВЯЗАНИЯ ПАЛЬЦА ЗАНОВО
Когда в вязании пальца замечается брак, можно перевязать палец заново, для этого:
1. Поверните контрольную цепь в исходное положение, когда она в положении, близком к началу вязания следующего пальца или к началу вязания ладони. Цепь надо повернуть вручную, разъединив со стопорной собачкой, в направлении, указанном стрелкой.
2. Надавите вниз выпуклую головку кулачка цепи.
3. Отрежьте пряжу и поместите её в пружинящую пластину и поверните ручку кривошипа 2 или 3 оборота, пока изделие не упадёт.
4. Переместите шкалу каретки на 1, снимите питатель нити с каретки для заправки нити и верните его в исходное положение; затем передвиньте каретку справа налево, чтобы пряжа была подцеплена крючками игл следующим образом: \/\/\/\/
5. Переместите шкалу каретки на 2 и передвиньте каретку 1 раз слева направо и налево.
6. Переместите шкалу каретки на 3 (каретка слева).
7. Сдвиньте рычаг из положения А в положение В и отсоедините собачку от зубчатой рейки (см. рис. 7, стр. 19).
8. Потяните рычаг ручного начального зацепления налево и поднимите вверх плечо, пока не упрётся в стопор, затем опустите рычаг ручного начального зацепления, таким образом 2 начальных крючка окажутся широко открытыми.
9. Переместите шкалу каретки на 4, что означает петля обычного размера для ладони.
10. Верните контрольную цепь в начальное положение, как раз перед звеном с 2-мя выступами.
11. Потяните вниз выпуклую головку кулачка (если этого не сделать, то станок продолжает работать дальше, так что невозможно перевязать палец - в результате, нужна операция возврата).
12. И, наконец, нажмите зелёную кнопку на панели управления, машина начинает работать.
16.
17.

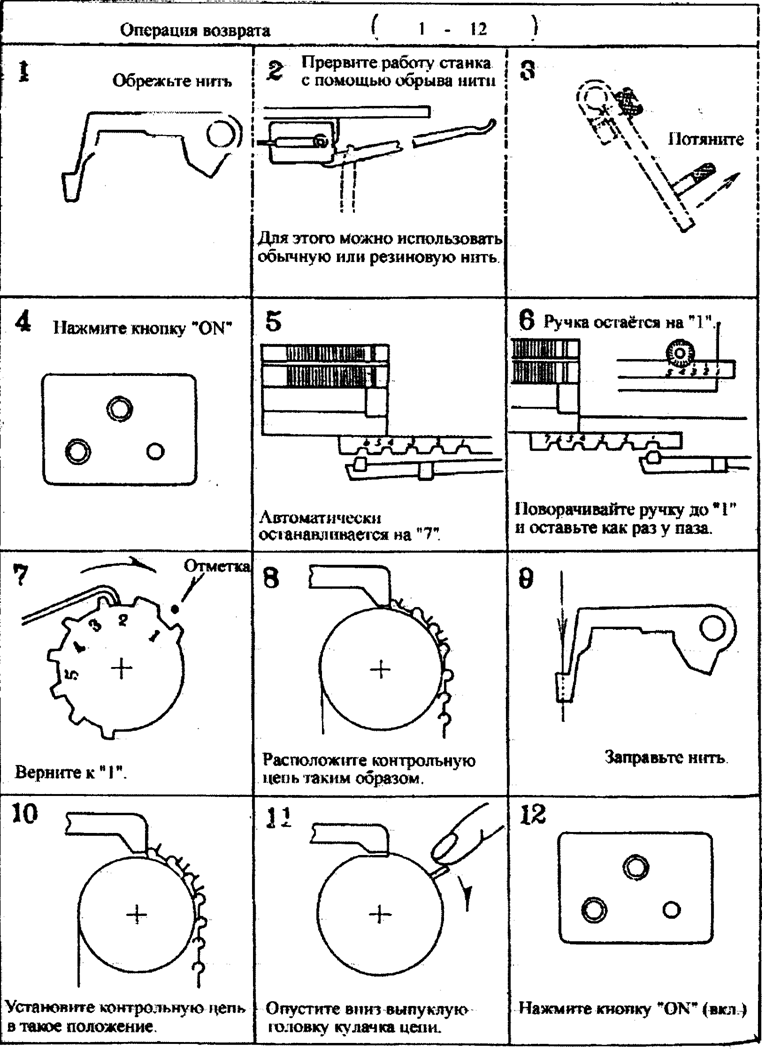

ОПЕРАЦИЯ ВОЗВРАТА
Если вы обнаруживаете, что из станка появляется неудовлетворительная перчатка, вы можете вернуть станок к началу вязания, с мизинца. В случае, если перчатка почти связана до конца, лучше оставить, как есть.
Операция возврата производится следующим образом:
1. Обрежьте нить в месте между нитеводителем и верхним натяжением.
2. Сделайте так, чтобы произошло прерывание работы из-за обрыва нити (можете использовать обычную или резиновую нить).
3. Потяните муфту остановки включения вправо.
4. Нажмите зелёную кнопку '"ON" (вкл.).
5. Пронумерованная планка штатива автоматически останавливается, когда стопорная собачка сдвигается с «7»,
6. Переверните ручку, чтобы стопорная собачка игольницы была на «1» (каретка в крайнем левом положении).
7. Кулачок считывающего устройства цепи следует вернуть в положение «1», поворачивая по стрелке на рис.
8. Звенья контрольной цепи провернуть и установить в положение, соответствующее началу вязания (поворачивать по часовой стрелке).
9. Заправьте нить в нитеводитель, проверните каретку в 2,5 оборота с помощью ручки. Когда начальный крючок включается в работу, каретка должна быть расположена справа.
10. Вернуть контрольную цепь в начальное положение N 1.
11. Опустите вниз выпуклую головку кулачка цепи.
12. Нажмите зелёную кнопку "ON" (вкл.).
18.
19.

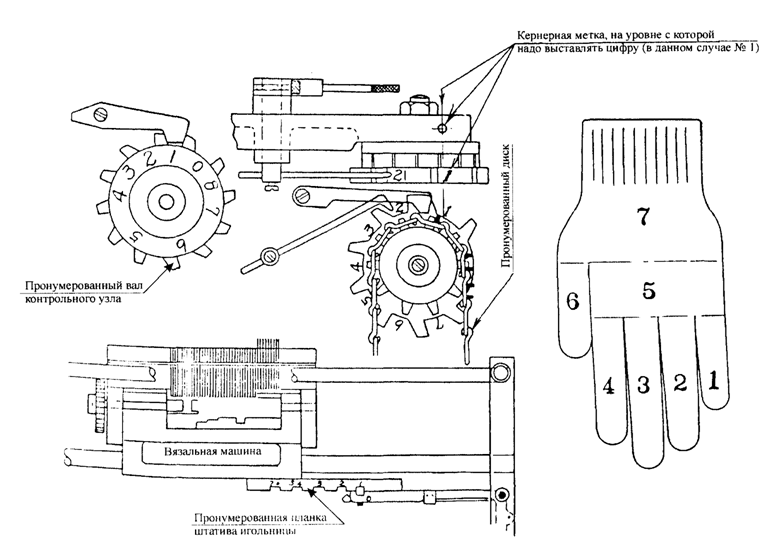

ЧАСТИ, УПРАВЛЯЕМЫЕ ОДНОВРЕМЕННО
На пронумерованном диске, пронумерованном валу контрольного узла и пронумерованной планке игольницы, проставлены цифры от 1 до 7. Эти цифры означают этап вязания перчатки.
1. Мизинец 2. Безымянный палец 3. Средний палец 4. Указательный палец 5. Кисть 6. Большой палец 7. Широкая часть и манжет
Части станка должны управляться так, чтобы выставленные этапы вязания совпадали с соответствующим этапом, например, когда пронумерованный вал на 1, то пронумерованный диск и игольницы тоже должны быть выставлены на 1, таким образом ход каретки будет малым, иглы для вязания пальца будут отобраны отборным барабаном игл, и контрольная цепь будет в положении, соответствующем началу вязания пальца. (рис. ниже).
20.

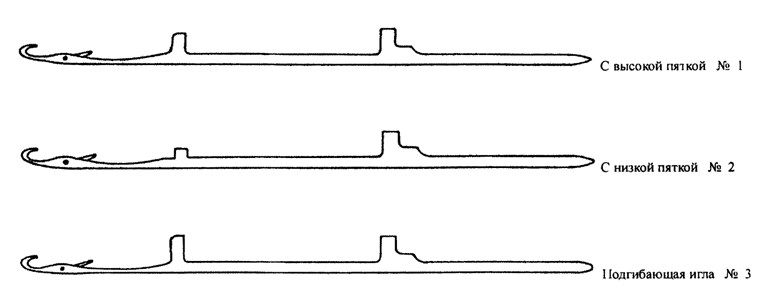

ВЯЗАЛЬНЫЕ ИГЛЫ
В этом станке используются 3 вида игл.
Установка игл
Иглы должны быть установлены в соответствии с инструкцией. Неправильная установка является причиной низкого качества изделия, особенно в области манжет и разветвления пальцев.
Сопротивление нижней части иглы
Иглы, используемые в этом станке, должны отклоняться в своей нижней части, чтобы иглы не западали в приёмные отверстия; игла трётся о стенки приёмных отверстий. Угол отклонения должен быть отрегулирован в соответствии с условиями, особенно когда они изменяются.
21.

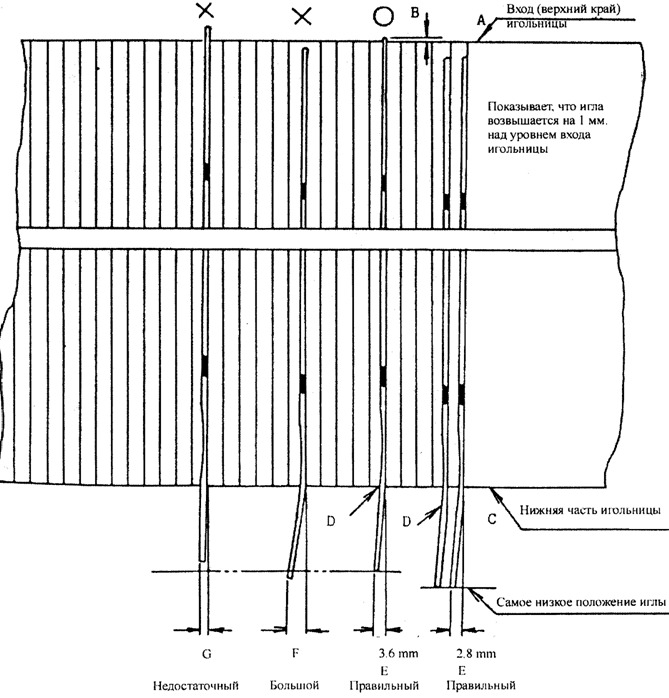

СОПРОТИВЛЕНИЕ ИГЛЕ
Сопротивление игле возникает, когда часть D иглы заходит в точку С игольницы, другими словами, верхняя часть иглы В возвышается на 1-2 мм. над верхним краем игольницы (А).
Такое положение является правильным, (см. рис.)
Угол отклонения Е правильный.
Угол отклонения F слишком большой. Должен быть изменён в угол Е.
Угол отклонения G мал, постарайтесь изменить в угол Е.
Неправильное отклонение (изгиб) иглы является причиной следующего:
а) В случае большого угла:
1. Затрудняется движение упорядочивателя разветвления пальцев.
2. Затрудняется опускание изделия вниз.
3. Возникают неровные петли.
4. Идёт чрезмерная нагрузка на пятку иглы и клин игольницы.
б) В случае недостаточного угла:
1. Игла не защищена от западания вверх, и возникает пропускание петли.
2. Пятка иглы ударяет о край клиньев и вызывает их поломку.
22.

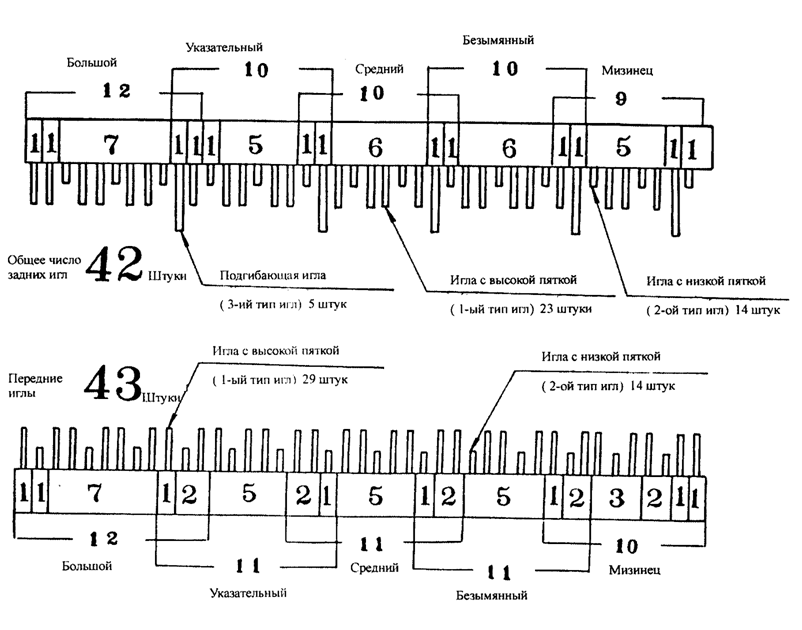

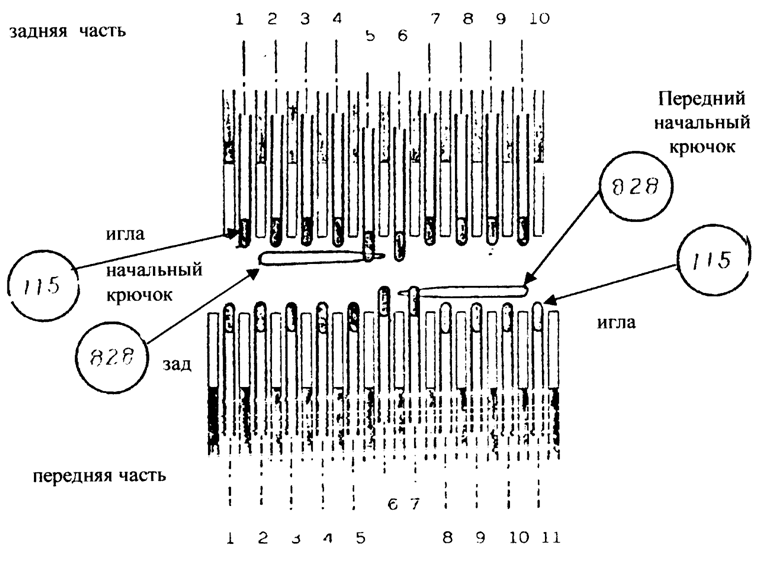

УСТАНОВКА ВЯЗАЛЬНЫХ ИГЛ
Иглы должны быть установлены в игольницы по схеме, приведённой ниже. Неправильная установка может привести к вязанию бракованных перчаток.
Установка игл
23.
РЕГУЛИРОВКА

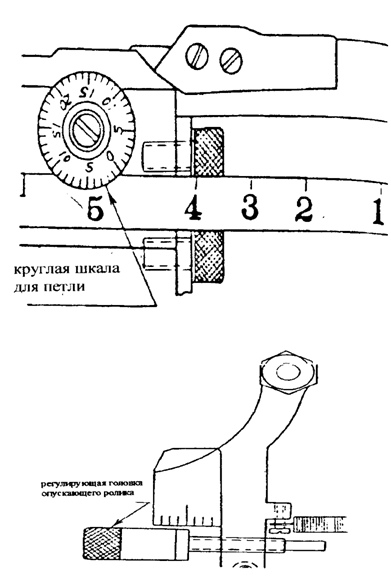

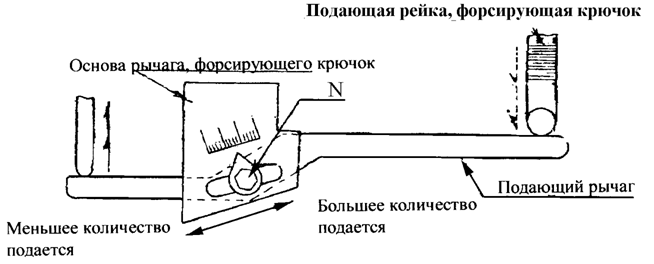

1. Регулировка длины петли Петля может регулироваться круглой шкалой, расположенной в передней и задней частях каретки. Ослабьте зажимной болт и если повернете круглую шкалу на большее число, петля станет крупнее 2. Регулировка опускающего ролика Количество опускания вниз изделия может быть уменьшено, если повернуть регулирующую головку направо; и будет увеличено, если повернуть головку налево. Регулировка зависит от типа, качества, толщины и количества пряжи. |
|

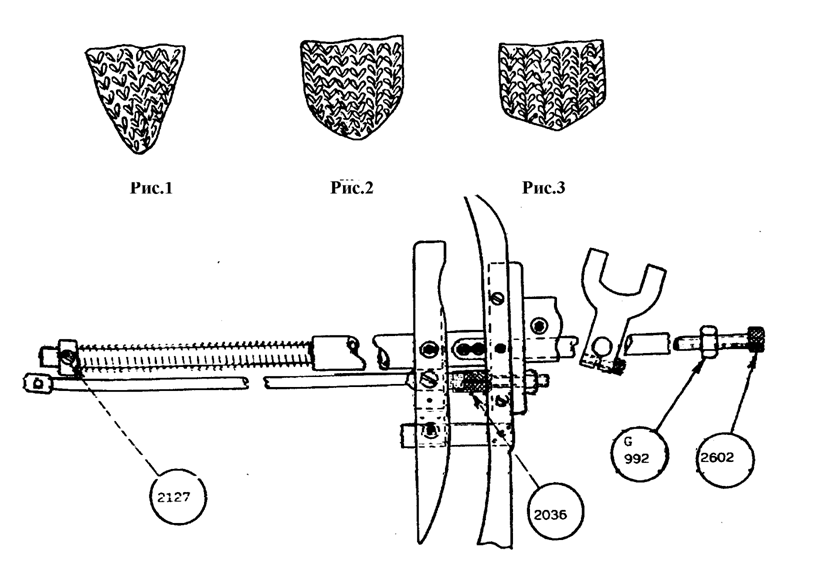

3. Управление зацепления крючком. .
В отличии от обычной машинки вязания перчаток, в этой машинке может регулироваться подаваемое количество зацепления крючком. Поэтому здесь возможно по желанию изменить ширину и длину пальца, изменяя такие параметры, как количество пряжи, размер толщины концов и др. Когда ослабляем гайку (N) ось можно сместить направо или налево.
24.
СБЛИЖЕНИЕ И РАЗВЕДЕНИЕ В СТОРОНЫ КРЮЧКОВ.
Крючки сблизятся после контакта с изделием и после провязывания 2-3 рядов, и это нацелено на то, чтобы конец пальца получился круглым. Ширина сближенных крючков регулируется регулирующимся болтом (2036), слишком маленькое расстояние между крючками является причиной вязания заостренного пальца (рис.1), слишком большое расстояние вызывает вязание широкого конца пальца (рис.3). Закругленность кончика пальца может быть изменена из-за типа пряжи, тогда регулирующий болт (2036) следует поворачивать вправо и влево, пока не получится подходящий кончик пальца.
· Регулировка разведения крючков в стороны варьирует от 12 мм до 16 мм.
25.
РАБОЧЕЕ ПОЛОЖЕНИЕ КРЮЧКА
Начальные крючки должны зацеплять середину пальца, то есть передний крючок появляется между 6-ой и 7-ой иглой, а задний между 5-ой и б-ой иглой. Это можно отрегулировать, поворачивая голову винта (2602) после ослабления винта (2127) и гайки (G 992) (см. стр. 27).
Крючок может сместить налево, поворачивая болт по часовой стрелке, и сместить его направо, поворачивая против часовой стрелки.
Центрирование крючка
26.

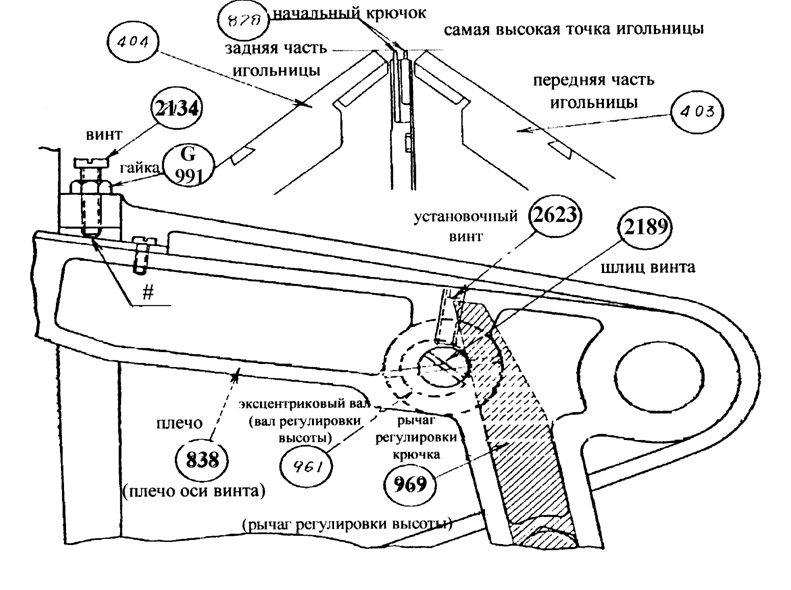

ВЫСОТА КРЮЧКА
Высота отведенного крючка должна быть на уровне самой высокой точки игольницы.
Регулировка уровня крючка может быть произведена эксцентриковым валом (961) по следующему алгоритму:
1. Ослабьте гайку (G 991) и винт (2134)
2. Ослабьте установочный винт (2623)
3. Придерживайте плечо (838) левой рукой, найдите нужный уровень крючка путем подворачивания винта (2189) вправо или влево.
4. После того, как закончили регулировку, закрепите установочный винт (2623), а также эксцентриковый вал (G 991).
5. Закрепите гайку (G 991) в положении, чтобы конец винта (2134) слегка соприкасался с # точкой плеча (838).
6. следует обратить внимание на место #, чтобы не было пространства, иначе крючок поднимется выше.
27.

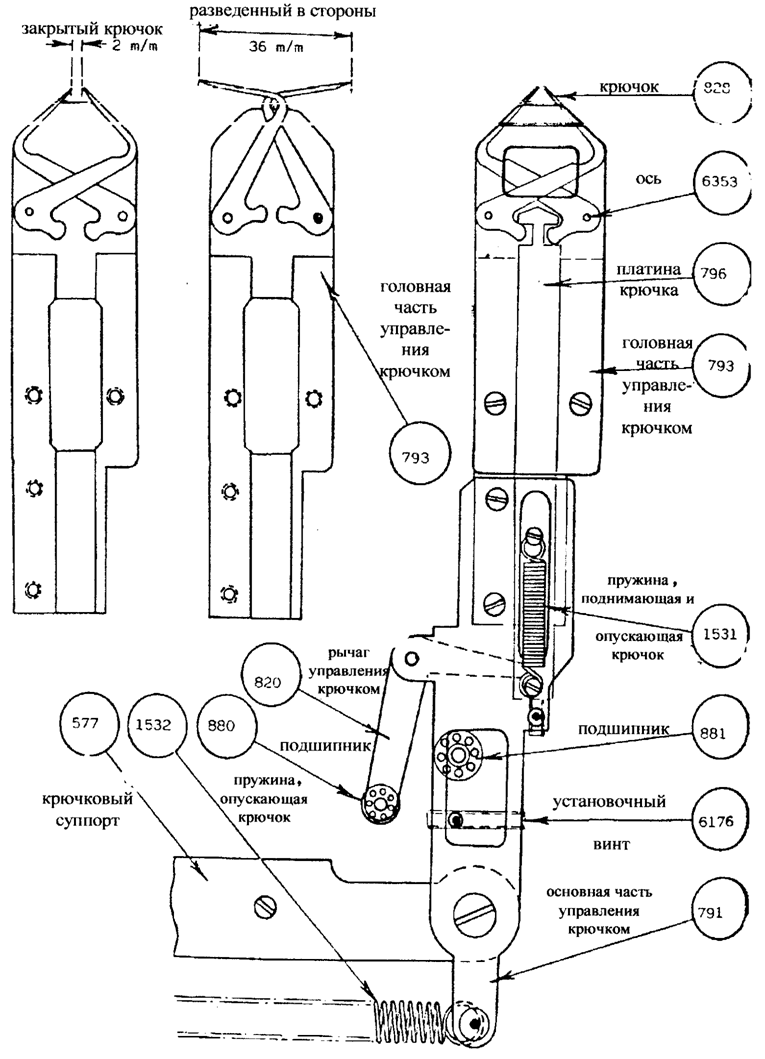

КРЮЧКОВЫЙ МЕХАНИЗМ
28.

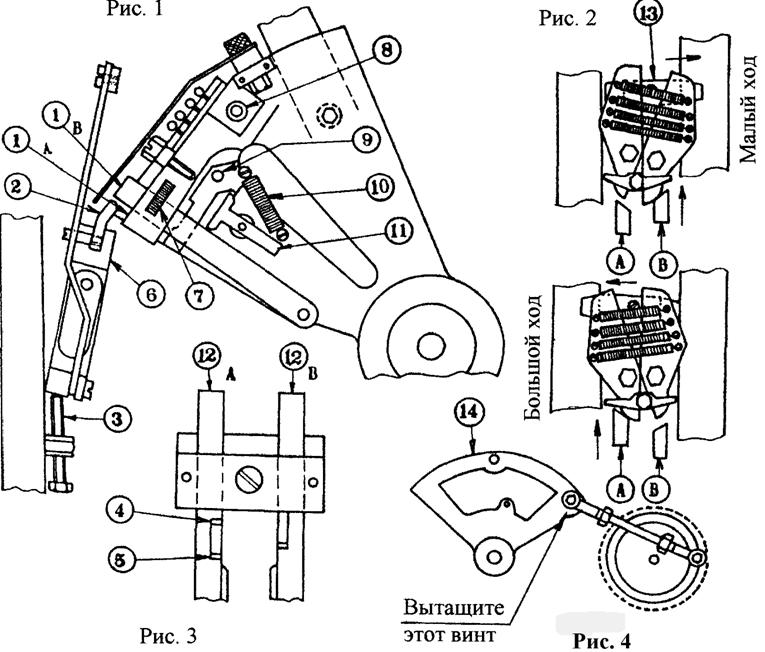

БОЛЬШОЙ И МАЛЫЙ ХОД КАРЕТКИ
И большая, и малая дельтаобразные рамки приводятся в движение. Либо одна, либо другая приводится в движение тягой, которая отходит от шестерни. Длина любой из тяг не должна изменяться, чтобы сохранить те же условия в изменении хода.
В случае, когда нужно заменить тягу, заметьте, что каким-либо образом следует отметить крайнюю левою точку, к которой смещается каретка. Это для того, чтобы воспроизвести длину предыдущей тяги даже после замены на новую. Ходы каретки 263 мм и 130 мм.

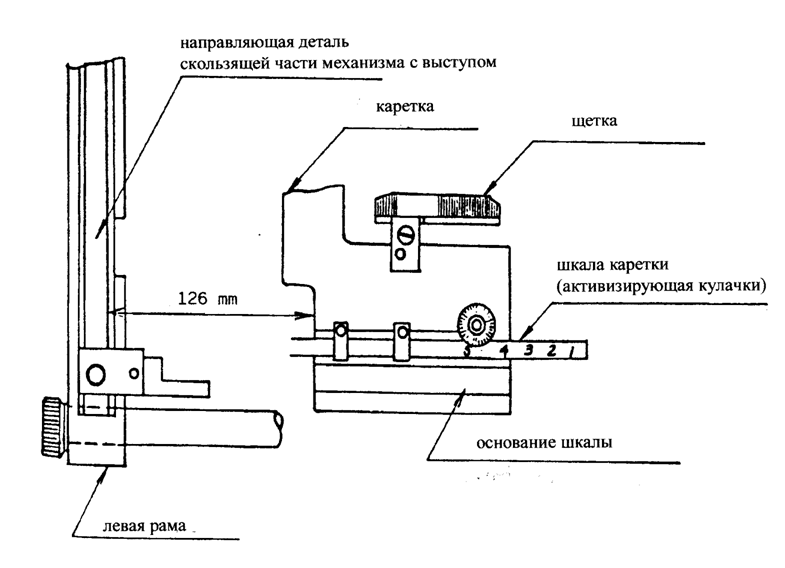

Как правило, расстояние от направляющей детали скользящей части механизма с выступом до левого края каретки при ее полном смещении налево составляет 126 мм. Эта длина в 126 мм должна быть соблюдена и зафиксирована тягой.
29.
Как изменить ход каретки.
1. Когда не происходит включение большого и малого хода, сначала проверьте пластины включения А и В.
При малом ходе В должна быть включена, а А выключена.
При большом ходе А должна быть включена, а В выключена, это нормальное состояние. (Рис. 2 на следующей странице).
2. В случае, когда включены и А, и В, пластина включения не полностью отодвинута.
Чтобы отрегулировать это: а) ослабьте зажимной винт и стопорный винт основного корпуса включателя, б) приподнимите слегка, но не высоко корпус, идеальное положение, когда пластина включения отодвинута (отодвиньте пластину кончиками пальца и отведите каретку в левую сторону рукояткой) так, что зазор между А и головкой стопора включателя одинаков и сверху и снизу.
Если отодвигания недостаточно, нет зазора сверху, и большой зазор снизу, то нужно потянуть сильнее, и верхний зазор станет больше нижнего.
Рекомендуется, чтобы оба зазора были примерно одинаковыми, или чтобы нижний зазор был немного меньше верхнего.
Если обе пластины включения входят, даже при несильном отодвигании, значит, повреждена пружина, возвращающая пластины включения.
3. Обе пластины А и В появляются вместе, когда пружина остановки включения ослабевает или когда пружина, возвращающая пластины, не срабатывает, чтобы поднять стопор включателя.
4. Когда переключение недостаточно хорошо, даже если пластины хорошо отодвигаются, то причина в шпильке включения, которая может быть забита маслом, тогда следует прочистить шпильку и её отверстие.
5. Как снять шпильку включения.
Когда установлен палец-ход, вытащите винт, показанный на рис. 4, и отклоните дельтаобразную рамку направо, отодвинув Т - образное колено налево, тогда А и В вытащатся, таким образом, будет возможно удалить шпильку с другой стороны.
30.
(1) Пластина включения (2) Выступающая пластина (3) Зажимной винт (4) Верхний зазор должен быть таким же, как и нижний, или побольше | (5) Основной корпус включателя (6 )Внутренняя пластина, (7) Возвращающая пластины включения (8) Шпилька и её отверстие (9) Стопор включателя | (10) Пружина пластины включения (11) Пластина включения (12) Пластина включения (13) Шпилька включения (14) Дельтаобразная рамка |
31.

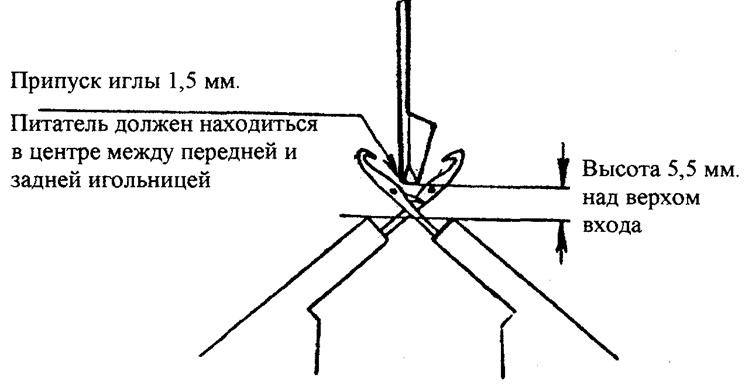

Положение нитеводителя.
Положение В на рис. 2 отражает, когда конец открытой защёлки находится около верхнего края входа в игольницу.
Положение С на рис. 3 показывает, как верх иглы подходит к месту входа.
А — идеальное положение нитеводителя, когда каретка перемещается налево.
Это 5-я игла от С и следующая от В.
Рис. 1 Рис.2 Рис. 3
32.
Правильное положение нитеводителя резиновой нити.
Когда шкала каретки выставлена на 5, иглы с высокой пяткой поднимаются прежде игл с низкой пяткой. Резиновая нить просовывается сзади игл с низкой пяткой, которые появляются позже, для того, чтобы нитеводитель резиновой нити был выдвинут вперёд больше, чем обычной нити.
Питатель резиновой нити должен быть установлен между А и В, как показано на рис. 1 ниже.
Рис. 1
Отметка В — средняя точка между иглой А и следующей за ней. Рекомендуется установить питатель резиновой нити между иглой с низкой пяткой, которая поднимается и следующей иглой, как показано на рис. 1.
| Рис.2 Поскольку пряжа помещена сзади игл с низкой пяткой, то, чем ниже находится питатель, тем лучше до тех пор, пока он не касается игл |
33.
Правильное положение щётки.
Щётка нужна для того, чтобы поднимать защёлку пустой иглы, предотвращает уже открытый язычок от закрытия, когда пряжа уже принята.
х х о
Щётка слишком высоко Щётка слишком низко Соответствующе установлена
Причина пропуска Щётка быстро Правильное
петли изнашивается положение
34.
Центрирование щётки.
Щётка должна быть расположена так, чтобы могла покрыть поверхность, где защёлки игл открываются и закрываются.
Пример 1 Пример 2 Пример 3
35.
ДЕФЕКТЫ ПРИ ВЯЗАНИИ И ИХ ПРИЧИНЫ
Спуск петли происходит, когда пряжа случайно не поступает к игле, или когда спускается уже с крючка иглы. Эти дефекты могут быть вызваны следующими причинами:
1) Бракованные иглы. Также затруднено движение язычка иглы.
В этом случае спуск петли проявляется вертикально на одной и той же полосе.
2) Неправильное положение щетки, или чрезмерный износ щетки.
В этом случае спуск петли происходит время от времени.
3) Неправильно установлен нитевод.
В этом случае спуск петли происходит время от времени.
4) Несинхронность движения питателя и каретки.
Нитеводитель должен вступать в работу с кареткой, не опережая и не запаздывая в месте, где пряжа должна прокладываться на иглы. Время, с которым каретка движется за нитеводом не должно быть ни коротким, ни длинным, иначе может возникнуть большое количество спущенных петель.
5) Несоответствующее натяжение пряжи.
Нить не должна быть сильно натянута, но и не слабо;
затем проверьте следующее: дефектный нитевод, недостаточная работа натяжной пружины или пряжа зацепляется щеткой.
6) Когда простая нить соприкасается с резиновой или с чем-то наподобие винта из-за наклоненного натяжного штока, то она ослабляет резиновую нить, и это включает в себя спуск петли на кромке изделия.
36.
СКАПЛИВАНИЕ ПЕТЕЛЬ
Скапливание петель может быть вызвано чрезмерно тугими петлями, поврежденными иглами и следующими причинами:
1) Повреждены защелки игл.
2) Если связанные петли не подаются вниз, тогда они скапливаются.
3) Когда накапливается много петель, кулачок петли не сможет опускать иглы вниз.
4) Если кулачок петли остается наверху, в крючке иглы остаются двойные петли.
5) Если во время вязания утолщение в пряже попадает в механизм, кулачок петли остается вверху, и получаются скопившиеся петли.
ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ (дырка или разрыв)
1. Начальные крючки не вступают в работу даже при нормальной петле (редко).
2. Чрезмерное натяжение пряжи, которое приводит к очень маленькой петле. (Причины: пряжа запуталась в натяжном механизме, отверстие питателя забито волосками от пряжи).
3. Петли на кончике пальца вяжутся так туго, что может произойти разрыв петель.
4. Петли остаются в крючке.
В большинстве случаев это происходит при вязании пальца иглой с поврежденным язычком.
37.
ДРУГИЕ ПРИЧИНЫ ПОВРЕЖДЕНИЯ ИЗДЕЛИЙ
Изделие обычно повреждается на разветвлении пальцев, тогда следует проверить следующее:
1) Изделие не подается вниз, тогда упорядочиватель разветвления пальцев повреждает изделие.
2) Начальная согласованность упорядочивателя разветвления пальцев не в порядке, тогда задерживатель разветвления пальцев также отключается, поэтому упорядочиватель разветвления пальцев протыкает изделие.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 |
