Размеры и планировка помещений кинопроекционной

1

Буквенное обозна­чение	Параметры	Размеры, м, при кинопроекторах
для 70/35‑мм фильмов	для 35‑мм фильмов	для 35‑мм фильмов с лампами накаливания и 16‑мм фильмов
а	Расстояние: - при необходимости доступа к борудованию с задней стороны,	0,8	0,8	-
- при отсутствии необходимости доступа к оборудованию с задней стороны, а	0,1	0,1	0,1
б	Расстояние от оптической оси крайнего левого проектора до левой стены или оборудования, б	1,5	1,2	1,0
в	Расстояние между оптическими осями смежных кинопроекторов и от оптической оси крайнего правого проектора до правой стены оборудования, в	1,8	1,5	1,2
г	Расстояние от передней стены до выступающей части кинопроектора, г	0,5	0,35	0,35
д	Расстояние от кинопроектора до оборудования или задней стены, д	1,2	1,2	1,2
е	Расстояние между центрами проекционного и смотрового окон, е	-	0,5	0,5
и	Расстояние от центра проекционных и смотровых окон до отметки чистого пола, H (при Фв=0)	1,25	1,25	1,25
к	Высота кинопроекционной от пола до потолка в чистоте, K	2,9	2,6	2,6

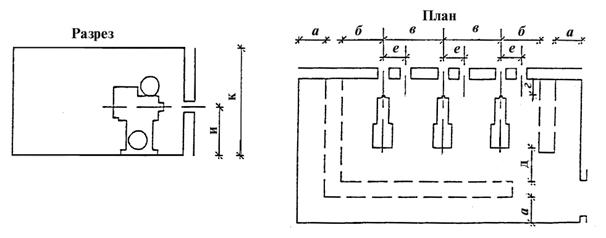

Схема планировки кинопроекционной

Приложение Г

(информационное)

Схемы размещения заэкранных громкоговорителей

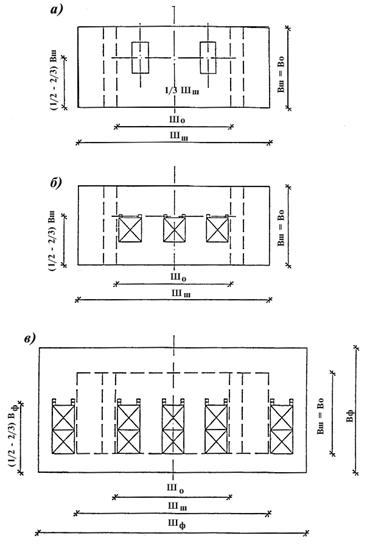

Схемы размещения двух (а), трех (б), пяти (в) заэкранных громкоговорителей

Приложение Д

(информационное)

Примерный состав кинотехнологического и акустического проектов

Кинотехнологический проект современного кинотеатра разрабатывается в соответствии со стандартами SMPTE, THX, ISO, рекомендациями лаборатории Dolby, действующими ГОСТ, ОСТ и СНиП на основе следующих параметров:

­ Параметры кинозала, комфортность, вместимость;

­ Параметры изображения и звукового сопровождения;

­ Параметры электрообеспечения кинотеатра;

­ Температурные параметры и нормы воздухообмена;

­ Водоснабжение, канализация, теплоснабжение;

­ Пожарная безопасность и эвакуация;

­ Градостроительные требования к объекту;

­ Прочее (оснащение фойе, территории и др.).

Содержание кинотехнологического проекта:

A. Пояснительная записка:

­ Введение;

­ Технико-экономическое обоснование проекта:

­ Расчёт сметы затрат на строительство и ввод в строй кинотеатра;

­ Доходная часть кинотеатра;

­ Составляющие затрат при эксплуатации комплекса;

­ Определение чистой прибыли кинокомплекса;

­ Определение сроков окупаемости.

­ Расчёт кинозалов:

­ Расчёт характеристик кинозалов;

­ Определение типа, формы и размера киноэкрана. Размещение киноэкрана;

­ Планировка зрительских мест;

­ Определение профиля пола кинозала.

­ Расчёт параметров кинотехнологического оборудования:

­ Расчёт параметров и выбор кинопроекционного оборудования;

­ Расчёт параметров и выбор звуковоспроизводящей аппаратуры;

­ Расчёт параметров и выбор вспомогательного и электросилового оборудования;

­ Расчёт параметров и выбор оборудования для кондиционирования и вентиляции.

­ Планировка помещений киноаппаратного комплекса:

­ Проверка на соответствие норм помещений киноаппаратного комплекса;

­ Размещение кинотехнологического оборудования в зрительном зале.

­ Прочие решения кинокомплекса:

­ Меры противопожарной безопасности;

­ Водоснабжение, канализация и водопровод;

­ Энерго - и теплоснабжение кинотеатра;

­ Планировочные решения зрительского комплекса;

­ Прочие решения: кассовое хозяйство, связь и оповещение, видеонаблюдение.

­ Приложения:

­ Схема расположения и углов наклона громкоговорителей в зале;

­ Принципиальная схема силового щита киноаппаратной;

­ Схема рамы экрана, ее спецификация;

­ Маркетинговый анализ потребности зрителей.

Б. Чертежи:

­ Общие указания;

­ Планы кинозала с нанесёнными кинотехническими данными;

­ Разрезы кинозала с нанесёнными кинотехническими данными;

­ Экспликация оборудования кинозала;

­ План киноаппаратной с размещением оборудования;

­ Разрез киноаппаратной с размещением оборудования;

­ Привязка проекционных окон в киноаппаратной;

­ Детализация устройства рабочего места синхропереводчика;

­ Экспликация оборудования кинопроекционной;

­ Принципиальная схема электрообеспечения зала в составе здания;

­ Принципиальная электрическая схема подключения электроприемников зала;

­ Расположение закладных труб кабелей питания, освещения и звука кинозала;

­ Групповая электрораспределительная сеть кинозала;

­ Монтажная схема кинопроекционной;

­ Структурная схема киноустановки;

­ Таблицы соединений кинооборудования;

­ Спецификация электротехнического оборудования кинозала;

­ Схема внешних соединений звукового оборудования;

­ Кабельный журнал киноустановки;

­ Узлы и детали.

Акустический проект

Акустический проект современного кинотеатра разрабатывается в соответствии со стандартами SMPTE, THX, ISO, рекомендациями лаборатории Dolby, действующими ГОСТ, ОСТ и СНиП на основе следующих параметров:

­ Архитектурные решения кинозала;

­ Оснащение зала/расположение мест;

­ Оптимальное время реверберации;

­ Уровни звукового давления в кинозале;

­ Предполагаемые шумы;

­ Прочее (материалы, конструкции).

Содержание акустического проекта:

A. Пояснительная записка:

­ Введение;

­ Определение размеров и формы кинозала:

­ Расчёт объёма и средних размеров кинозала;

­ Построение профиля пола, стен и потолка.

­ Акустический расчёт кинозала:

­ Определение расчётного времени реверберации RT60;

­ Выбор звукопоглощающих материалов и конструкций;

­ Определение расположения и площадей звукопоглощающих материалов;

­ Определение оптимального времени реверберации RT60;

­ Корректировка фонда звукопоглощения помещения.

­ Определение энергетических параметров акустики кинозала:

­ Определение интенсивности и затухания звуковой энергии;

­ Расчёт и построение структуры ранних отражений;

­ Расчёт спектра собственных НЧ частот кинозала;

­ Расчёт индексов четкости С50, прозрачности С80, пространственного впечатления R;

­ Расчёт индексов RASTI для разных зон зрительских мест.

­ Расчёт уровней шумов в кинозале:

­ Определение внешних источников шумов и их частотных характеристик;

­ Расчёт звукоизоляции кинозала/многозального кинотеатра;

­ Расчёт результирующей частотной характеристики уровней шумов и их минимизации;

­ Проведение компенсационных мероприятий.

­ Результирующая акустическая модель кинозала:

­ Составление математической модели кинозала;

­ Компьютерное моделирование кинозала;

­ Результирующие характеристики звука в условиях рассчитанного зала.

Б. Чертежи:

­ Построение профиля пола, стен и потолка помещения;

­ Развёртка помещения с изображением мест установки звукопоглощающих материалов;

­ Фонд звукопоглощения помещения;

­ Разрез и план помещения с изображением профилированности его плоскостей;

­ Картина ранних отражений излучающе-приёмных пар;

­ Схемы выполнения конструкций зала с учётом звукоизоляции;

­ Фазовые/частотные характеристики источников звука, шумов, зала, результирующая ФЧХ;

­ Графики расчётного/оптимального времени реверберации;

­ Спецификация звукопоглощающих материалов;

­ Акустический паспорт помещения.

Архитектурный проект зала, дизайн-проект зала

Архитектурный проект и дизайн-проект кинозала представляет из себя основанный на кинотехнологическом и акустическом проектах альбом чертежей архитектурных построений всех планировок и уровней кинозала, объединенный с решениями по чистовой акустической обработке поверхностей зала и проекционной:

­ Общий план кинозала;

­ План потолка кинозала;

­ Разрезы кинозала по необходимым осям;

­ Разрезы кинозала по боковым стенам;

­ Разрезы кинозала по THX-заэкранной и задней стене;

­ Развертки стен с акустико-дизайнерскими решениями;

­ Спецификации применяемых материалов;

­ Узлы, детали, конструкции кинозала и проекционной.

Нормативная документация

Ниже приведен не исчерпывающий список отечественных (ГОСТ, СНиП, отраслевых РТМ) и иностранных (SMPTE, THX) нормативных документов и литературы рекомендательного характера для проектирование современного кинотеатра. Необходимо учитывать, что главными документами являются отечественные стандарты в области строительства и реконструкции общественных зданий и сооружений. Однако, запаздывание разработки новых отечественных стандартов в области кино по сравнению с существующими сейчас иностранными нормами, предполагают ввод в проект непротиворечивых иностранных стандартов и рекомендаций. Их грамотное совмещение является залогом реализации успешных современных кинотеатров.

А. Российские нормативы проектирования кинотеатров:

­ МГСН 4-17-98 Культурно-зрелищные учреждения;

­ ВСН 62-91 Учёт потребностей инвалидов. Кинотеатры: рекомендации по проектированию зданий с учётом потребностей инвалидов;

­ СНиП 2.08.02-89 Общественные здания и сооружения;

­ СНиП 2.08.02-89 Раздел «Проектирование театров»;

­ СНиП 2.08.02-89 Раздел «Проектирование клубов»;

­ ВСН 45-86 Культурно-зрелищные учреждения;

­ СНиП Пожарная безопасность зданий;

­ ВППБ Пожарная безопасность кинопредприятий;

­ НПБ 110-99 Автоматические установки тушения пожара;

­ НПБ 104-95 Проектирование систем оповещения;

­ НПБ 105-95 Категории пожарной опасности зданий;

­ НПБ 110-03 Здания, подлежащие защите автоматическими установками пожаротушения;

­ ВНИИПО МВД-1989 Расчет необходимого времени эвакуации людей при пожаре;

­ ВППБ Пожарная безопасность учреждений культуры;

­ ППБ 01-93 Правила пожарной безопасности в РФ;

­ ППБ 11-84 Пожарная безопасность кинопредприятий;

­ Руководство. Способы и средства огнезащиты древесины;

­ ГОСТ Зрительные залы. Методы измерение времени реверберации;

­ ГОСТ Зрительные залы. Метод определения разборчивости речи;

­ Стандарт СЭВ 4867-84 Защита от шума;

­ ГОСТ 12.1.036-81 Допустимые уровни шума в жилых и общественных зданиях;

­ ГОСТ Материалы звукоизоляционные и звукопоглощающие;

­ МГСН 2.04-97 Допустимые уровни шума и вибрации и методы звукоизоляции;

­ ГОСТ 2337-78 Шум. Методы измерений;

­ СНиП Защита от шума;

­ ОСТ Параметры зрительных залов;

­ OCT Кинотеатры: качество изображения;

­ ОСТ Кинотеатры. Качество звуковоспроизведения;

­ РТМ Кинотеатры. Руководящий тех. Материал;

­ ГОСТ Кинопроекторы. Параметры;

­ ОСТ Киноэкраны___P;. Параметры;

­ ГЭСНм-2001 Сборник №31 Оборудование предприятий кинематографии;

­ 2000. Руководство по проектированию систем звукового обеспечения;

­ СНиП Естественное и искусственное освещение;

­ МГСН 2.06-99 Естественное, искусственное и совмещенное освещение;

­ СНиП Отопление, вентиляция, кондиционирование;

­ Правила устройства электроустановок;

­ СП Проектирование и монтаж электроустановок общественных зданий.

Б. Иностранные нормативы проектирования кинотеатров:

­ SMPTE 202M Характеристики В-цепей кинозалов;

­ SMPTE 196M Освещение экрана и условия просмотра;

­ SMPTE EG-18 Дизайн эффективных кинотеатров;

­ SMPTE EG-5 Качество проецируемого изображения;

­ SMPTE PR-98 Измерение освещённости экрана;

­ SMPTE PR-141 Уровни акустических шумов в кинозалах;

­ Lucasfilm THX Архитектурные решения для кинозалов;

­ Lucasfilm THX Техническое руководство для кинотеатров;

­ Lucasfilm THX Требования к сертифицируемым кинозалам;

­ Electro-Voice Руководство по звуковым киносистемам;

­ JBL Руководство пользователя звуковых киносистем;

­ Dolby Laboratories Руководство по кинотеатральным системам.

Приложение Е

Термины и определения

Авансцена – передняя часть сценической площадки (между рампой и занавесом).

Арена – игровая площадка, находящаяся в общем объеме зрительного зала, где допускается размещение зрителей со всех сторон.

Арьерсцена – задняя часть сцены, расположенная за основным планшетом сцены.

Многозальный кинотеатр – многофункциональное здание (комплекс), в состав помещений которого входят несколько (три и более) залов для кинопоказа с объединенным или раздельным зрительским и кинопроекционным комплексом.

Видеозал – зал, предназначенный для демонстрации программ, кино-, видеофильмов, записанных на видеоносители: диски, кассеты и т. д.

Видеокомплекс – многофункциональное здание или группа помещений, в состав которых входят залы с проекционной, залы с мониторами и видеокабинами, видеотеки, видеокафе, пункт кабельного видеопроката. В их состав могут быть включены различные помещения для проведения активного досуга.

Видеотека – здание или группа помещений, предназначенные для приема и выдачи кассет с записью видеопрограмм.

Досуговый клуб – многофункциональное здание или группа помещений, предназначенные для проведения досуга в жилой группе, квартале (микрорайоне) города, поселка, сельского поселения и т. д.

Эстрада – часть зрительного зала, предназначенная для эстрадных и концертных выступлений. Эстрада может быть отделена от зрительного зала портальной стеной с открытым проемом или находиться в общем объеме со зрительным залом.

Кашети́рованный портал (форма́т) - семейство кинематографических форматов с широким экраном, использующих для изготовления фильма стандартную 35-мм кинопленку и сферическую (аксиально-симметричную) оптику, при этом располагая изображение на кадре меньшей, чем у обычного формата высоты. При демонстрации такого фильма используется объектив с фокусным расстоянием, меньшим, чем для фильма обычного формата, чтобы получить на экране широкоэкранное изображение большого размера.

Колосниковый настил – перекрытие над игровой площадкой сцены с арьерсценой, изготовленное в виде специальных деревянных решеток.

Надколосниковое пространство – пространство, находящееся над колосниковым настилом. Планшет сцены – специальный пол игровой площадки основной части сцены.

Постановочное освещение – освещение, предназначенное для светового оформления театральных постановок, концертов, эстрадных и цирковых представлений.

Просце́ниум (лат. proscaenium, от др.-греч. προσκήνιον)- передняя, ближайшая к зрителям часть сцены, расположенная перед порталом сцены.

Рампа – небольшой барьер на передней части сцены, скрывающий от публики осветительную аппаратуру.

Рирпроекция означает, что проектор расположен позади экрана, работая направленно в сторону аудитории. Оптический экран контролирует световой поток и распределяет яркую, четкую картинку по всей области отображения. Кроме того, выступающий и его аудитория могут стоять напротив экрана, не отбрасывая тени на изображение. А скрытое позади экрана проекционное оборудование оставляет пространство для просмотра тихим, чистым и свободным.

Сейф скатанных декораций – склад скатанных мягких декораций, предназначенный для хранения живописных фоновых декораций – панорам, горизонтов, задников и т. д., свернутых в скатки. Сейф располагается под сценой или арьерсценой. Кассетный сейф – разновидность сейфа скатанных декораций, представляющих собой металлическую пространственную конструкцию с полками, поднимаемую с помощью лебедки из шахты сейфа.

Специализированный кинотеатр – кинотеатр с нетрадиционными видами кинопроекции: широкоформатная, системы ІМАХ, кинопанорама, циркорама, сферическая, стерео, с непрерывным кинопоказом, а также детский.

Специализированный театр – театр с нетрадиционным демонстрационным или зрительским комплексом. К этому типу относятся театры многожанровые, гастрольные, кукол (верховых и марионеточных), пантомимы, зверей, акватеатры, а также детские и молодежные.

Сцена – специально оборудованная часть здания, предназначенная для показа спектаклей различных жанров. В зависимости от размещения игрового пространства и оборудования сцены подразделяются на следующие типы: глубинная колосниковая, панорамная, трехпортальная, кольцевая, центральная, дисперсная, трансформирующаяся, а также различные сочетания этих разновидностей.

В состав традиционной глубинной колосниковой сцены входят: основная игровая часть (планшет сцены), сообщающаяся со зрительным залом портальным проемом, авансцена, арьерсцена (в отдельных случаях), боковые карманы, объединенные проемами в стенах с основной игровой частью сцены, а также трюм, колосниковое и надколосниковое пространство.

Сценический подъем – механизм, предназначенный для подъема и спуска декораций, софитов, занавесов и другого сценического оборудования.

Технические аппаратные – помещения, в которых размещаются осветительные и проекционные приборы, устройства управления постановочным освещением и связью, электроакустические и кинотехнологические устройства и другие механизмы.

Трюм – помещение для нижней механизации сцены, находящееся под ее планшетом. Трюм может быть одноярусным и многоярусным.

Центр досуга – многофункциональное здание, предназначенное для проведения досуга всех социальных групп населения с предоставлением им различных возможностей активного творческого участия без специальной подготовки и отбора, а также театрально-концертной деятельности в специально оборудованных залах с комплексом помещений

Приложение Ж

(обязательное)

Требования к устройству противопожарного занавеса и дымовых люков в покрытии над сценой

1. Полотно противопожарного занавеса должно перекрывать проем строительного портала с боковых сторон на 0,4 м и сверху на 0,2 м и быть газонепроницаемым.

При расчете каркаса противопожарного занавеса и противопожарных дверей (штор) складов декораций учитывается горизонтальное давление со стороны зрительного зала, принимаемое 10 Па на каждый метр высоты сцены от планшета до конька кровли с коэффициентом перегрузки 1,2. Прогиб металлических элементов каркаса не должен превышать 1/200 расчетного пролета.

Движение противоположного занавеса должно происходить от действия собственных сил тяжести со скоростью не менее 0,2 м/с. Дистанционное управление движением занавеса должно осуществляться из трех мест: из помещения пожарного поста, с планшета сцены и из помещения для лебедки противопожарного занавеса.

Занавес должен иметь звуковую и световую сигнализацию, оповещающую о его подъеме и спуске.

2. Площадь открытого сечения люка определяется расчетом или принимается равной 2,5% площадки колосниковой сцены на каждые 10 м высоты от пола трюма до покрытия сцены.

Открывание клапанов люков должно происходить под действием собственного веса при освобождении их от удерживающих приспособлений, при этом следует учитывать силы смерзания кромок по периметру клапана, принимаемые 0,3 кН/м.

Лебедка, обслуживающая клапаны люков, должна иметь дистанционное управление с планшета сцены, из помещения пожарного поста-диспетчерской и помещения для этой лебедки.

Надстройку над дымовыми люками следует выполнять из материалов группы НГ, а клапаны - из материалов группы Г1.

При устройстве дымовых люков в противоположных стенах сценической коробки через них должна быть обеспечена постоянная тяга.
