Инструкция к вертолету

Инструкция к вертолету

Дорогой клиент! Благодарим вас за покупку нашей модели.

Просим обратить внимание, на то, что модель вертолета – не игрушка, и предназначена для детей старше 14 лет!

Перед началом использования модели, внимательно прочтите данную инструкцию, она поможет вам избежать серьезных поломок. Гарантия не распространяется на не правильно используемое изделие.

Запрещается:

-  производить полеты над людьми или животными

-  производить какие-либо доработки или модификации модели

Внимание!

Модель вертолета выполнена в соответствии с классом защиты 2 (двойная изоляция). Перед использованием убедитесь, что все провода не повреждены.

При не правильном использовании модель может нанести вред здоровью, поэтому ни когда не оставляйте детей без присмотра.

Нормальное время заряда аккумулятора около 2-х часов ( при этом аккумулятор может нагреться, но это нормально).

Не заряжайте аккумулятор и не используйте модель при большой влажности (это может привести к короткому замыканию).

Зарядное устройство предназначено для сети 220 В /50 Гц.

Не заряжайте горячий или очень холодный аккумулятор (дождитесь комнатной температуры).

Не пытайтесь зарядить одноразовые батареи и не используйте одновременно старые и новые батареи.

Не оставляйте упаковочный материал от модели, пластиковая пленка или пенопласт могут стать опасной игрушкой в руках ребенка.

Используйте модель только на открытых площадях (избегайте столкновения с деревьями и линиями электропередачи).

Подготовка

Перед использованием зарядите аккумулятор в течении 2-х часов. Для этого соедините аккумулятор с зарядным устройством и потом включите зарядное устройство в розетку.

После того как аккумулятор зарядился отключаем все в обратном порядке (сначала из розетки зарядное устройство, потом разъединяем аккумулятор и зарядное устройство).

Вставьте 8 батареек в пульт управления, соблюдая полярность (см рис.)

Красная область индикатора пульта управления, сигнализирует о разряде батареи вертолета (это означает что необходимо не медленно снизить вертолет и зарядить аккумулятор). Всегда полностью извлекайте телескопическую антенну, для лучшего управления.

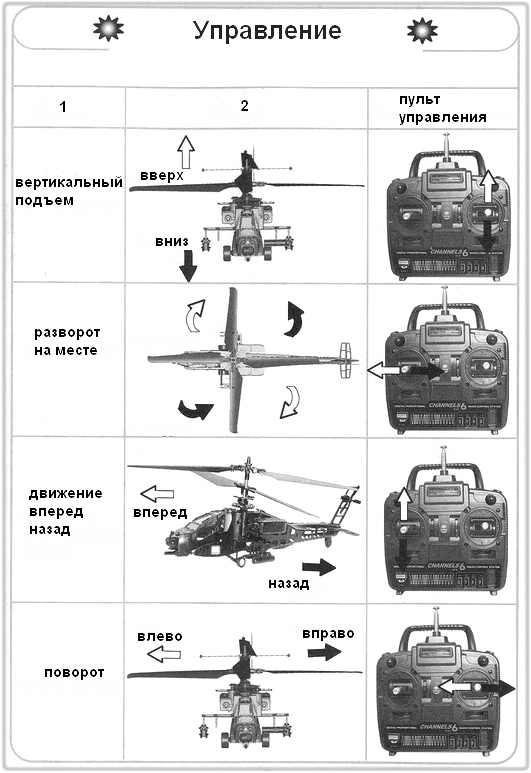

Управление вертолетом

Канал 1

Правый рычаг управления отвечает за вертикальный подъем:

Рычаг вниз: = скорость на 0 %
Рычаг вверх: = скорость на =100 %

Канал 2

Левый рычаг управления отвечает за движение вперед назад:

Рычаг вверх = вертолет чувствует склонность вперед и летит вперед

Рычаг вниз: = вертолет чувствует склонность назад и летит назад

Канал 3

Правый рычаг управления в горизонтальном положении отвечает за повороты влево, вправо:

рычаг налево = вертолет чувствует склонность налево и летит влево

рычаг направо: = вертолет чувствует склонность направо и летит направо

Канал 4

Левый рычаг управления в горизонтальном положении отвечает за повороты влево, вправо на месте:

рычаг налево = вертолет поворачивает нос налево,

рычаг направо: = вертолет поворачивает нос направо.

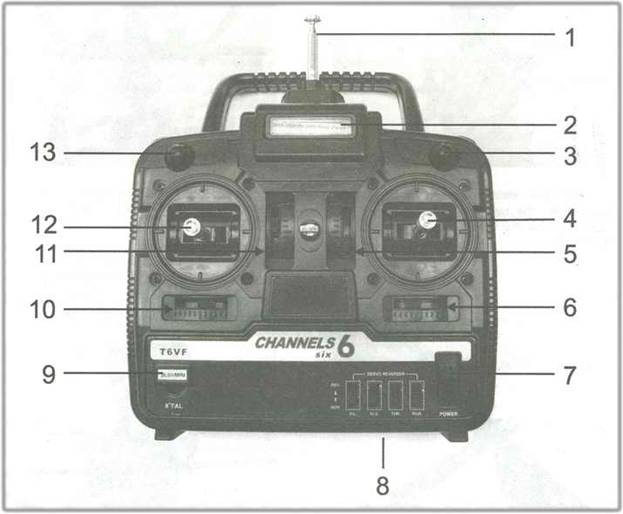

1- телескопическая антенна

2- индикатор заряда аккумулятора (желтый и зеленый - нормальный заряд, красный малый - заряд)

3- канал управления 5 (не включен)

4- канал управления 1 (вертикальный подъем), канал 3 (поворот влево, вправо)

5- точная настройка канала 1

6- точная настройка канала 3

7- кнопка включения

8- реверс каналов (1-2-3-4)

9- частота пульта управления

10- точная настройка канала 4

11- точная настройка канала 2

12- канал управления 2 (вперед, назад), канал 4 (поворот влево, вправо на месте)

13- канал управления 6 (не включен)

Вертолет оборудован центробежной (гироскоп) системой. Эта система дает компенсацию ротационным движениям на фюзеляже вертолета, которые возникают через вращающийся ротор. Вертолет остается устойчивым в желательном направлении полета.

Обслуживание и очистка

Чистите вертолет и лезвия ротора после каждого полета. Отключайте аккумулятор после каждого полета!

После каждого полета проверяйте функциональность всех узлов.

Технические данные

Операционное напряжение для дистанционного управления 12 VDC (8 x1,5 V пальчиковые батареи)

Аккумулятор: ................................V NI-MN / 1100 mAh

Частота дистанционного управления:: 35 МГЦ / 72 МГЦ

Зарядное устройство вход............v 50 Hz

Зарядное устройство выход............. 12v 350 mA

Радио-диапазон: ............................... около 1 000 м.
