Установка для обеззараживания и утилизации медицинских отходов «Sterimed-1», с сепаратором (США-Израиль)
НАЗНАЧЕНИЕ:
ликвидация с дезинфекцией инфицированных отходов в лечебных учреждениях, стационарах с конечным фондом от 250 до 1000 коек
Обработке в установке STERIMED подлежат отходы, образующиеся в результате использования изделий однократного применения:
из пластмасс (шприцы, трубки, катетеры, зонды, кровопроводящие системы, гемодиализаторы, мешки, контейнеры и т. п.);
латекса (перчатки);
резин (части изделий медицинского назначения);
бумаги и картона (салфетки, полотенца, упаковочные материалы и др.);
дерева (шпатели);
тканых (бинты, салфетки, повязки и т. п.) материалов;
стекла (пробирки, флаконы и т. п.);
металлов (иглы инъекционные, мелкие инструменты, электрические провода, электроды, иглы, лезвия и т. п.)
Установка «Стеримед-1» предназначена для обеззараживания всех видов медицинских отходов класса «Б» и «В», кроме биологических, путем их измельчения и химической дезинфекции.
Обработка медицинских отходов включает измельчение отходов и погружение отходов в химический дезинфицирующий раствор с непрерывным перемешиванием в течение всего периода обработки.
В конце процесса производится отделение жидкой фазы от твердых частиц, подача жидкости в дренажную систему и сбор твердых частиц в контейнер для утилизации.
____________
| Технология обеззараживания: |
Технические характеристики установки
Габариты установки
1270х1220х700 мм
Вес: 595 кг
Электропитание:
напряжение — 380 В три фазы
частота — 50 Гц
мощность — 3 кВт
Длительность цикла: 15-20 минут
Объем камеры: 70 л
Комплектация:
Установка для обеззараживания отходов: (сепаратор, дисплей, резательный механизм, помпа, система водяная, пресс, приемник, трубы, поршни, рама), инструменты для установки и ремонта, дезинфицирующее средства.
Специальные требования к помещению
Площадь помещения: 25–30 кв. м
Специальные требования:
Sterimed-1 устанавливается таким образом, чтобы пространство по всему периметру Sterimed-1 было не менее 700 мм от стен.
Водопотребление:
температура 20 град,
давление 2,5—5 атмосфер,
потребление 100 л/цикл
ПРЕИМУЩЕСТВА:
Не повреждаются полы, небольшое время инсталляции, может испотльзоваться в любой клинике, время обработки отбросов около 15 минут, расходы на техническое обслуживание и на расходные материалы очень невелики.
БЕЗОПАСНЫЕ ОТХОДЫ:
Удаление инфицированных отходов в клиниках и лабораториях порождает серьезные технические и природоохранные проблемы, включая риск их попадания в воду и пищу, с опасностью для здоровья людей и животных.
Одним нажатием кнопки на установке медицинские отходы измельчаются сверхострыми ножами, затем дезинфицируются химическим средством Стерицид, весь процесс обработки компьютеризирован. Встроенный принтер: распечатывает отчет о прохождении процесса.
Запатентованный химический процесс убивает все известные биологические загрязнители, микробы и бактерии. Для дезинфекции отходов Стеримед не использует радиацию или микроволны. Расход дезинфектанта Стерицид составляет 175 мл на 15 кг отходов (описание Стерицида см. ниже).
Стеримед перерабатывает и дезинфицирует отбросы для захоронения с уменьшением объема в 10 раз.
Настройки устройства позволяют создать режим, когда все отходы можно сливать непосредственно в канализацию, другой вариант – загружать в мешки.
Установка может работать круглосуточно. Вы быстро окупите затраты на приобретение устройства, а также сможете оказывать услуги другим медицинским учреждениям города по утилизации их отходов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Монтаж и ввод в эксплуатацию Стеримеда осуществляется менее чем за 2 часа. Габариты Стеримеда чуть больше, чем стиральная машина
или сушилка и столь же безопасна, поскольку работа начинается и завершается только при полностью закрытой дверце.
Измельчение: примерно до 1/10 первоначального объема.
Обрабатываемый материал: шприцы, комплекты для диализа, лезвия, бритвы, марля, бинты, пластиковые и стеклянные флаконы, пластиковые трубки, мешки и пр.
Рабочая мощность/производительность/продолжительность процесса:
до 75 литров/до 15 кг в цикл/ около 15 минут.
Габариты (ВДШ): 127x122x70 см
Вес (Стеримеда/сепаратора): 500/92 кг.
Энергопотребление: до 0,4 кВт/за цикл, до 1,6 кВт/в час. Трехфазный ток 380В / 20А
Принцип работы:
- измельчение. дезинфекция химическим раствором. сбор в одноразовые контейнеры для мусора (возможен прямой вывод в канализацию)
Что Было Что Стало
Установка для обеззараживания и утилизации медицинских отходов «Sterimed Junior» (Израиль)
НАЗНАЧЕНИЕ:
ликвидация отходов в средних и малых медицинских учреждениях с коечным фондом не более 150-250 коек: поликлиники, небольшие стационары, амбулаторные хирургические центры, гемодиализные центры, банки крови, медицинские лаборатории, стоматологические клиники, ветеринарные учреждения.
В сравнении со Sterimed, который разработан для использования средними и крупными медицинскими учреждениями и способен переработать до 75 литров отходов за 15 минутный цикл, Sterimed Junior разработан для небольших медицинских учреждений и является наиболее экономически выгодной системой переработки медицинских отходов. Sterimed Junior позволяет перерабатывать 15 литров отходов за 17 минутный цикл.
StriMed-Junior обеспечивает полную безопасность: автоматически и герметично запирающаяся дверца предотвращает несанкционированное прерывание процесса.
Безопасность окружающей среды: запатентованный химический раствор "Стерицид" уничтожает все известный вирусы, бактерии и грибы, снижает биологическую загрязненность на 99,9%. Система не использует радиацию, микроволны, другие вредные излучения, газ, открытый огонь. SteriMed Junior перерабатывает медицинские отходы и производит на выходе продезинфицированную и дезодорированную компактную массу.
Технические характеристики:
- измельчение примерно до 1/10 от первоначального объема
- одновременно обрабатываемый материал: шприцы, наборы диализных игл, лезвия, бритвы, марли, бинты, пластиковые и стеклянные флаконы, пластиковые трубки, мешки и др.
- производительность до 45 литров в час
- продолжительность цикла обработки 17 минут
Габариты (ВДШ): 105x82x50 см
Вес: 292 кг
Энергопотребление: 380 В, 16 А
Стерицид
Дезинфицирующее средство (концентрат)
Назначение: для обеззараживания в установке «Стеримед» медицинских отходов, представляющих собой отработанные изделия и материалы однократного применения из пластмасс (шприцы, трубки, катетеры, зонды, кровопроводящие системы, гемодиализаторы, мешки, контейнеры, виниловые перчатки), латекса (перчатки); резин (части изделий медицинского назначения), бумаги и картона (салфетки, полотенца, упаковочные материалы и др.); дерева (шпатели); тканых (бинты, салфетки, повязки и т. п.) и нетканых (халаты, простыни, повязки и т. п.) материалов; стекла (пробирки, флаконы и т. п.); металлов (иглы инъекционные, мелкие инструменты, электрические провода, электроды и т. п.).
Состав: четвертичные аммониевые соединения (ЧАС) (дидецилдиметиламмоний хлорид — 7,8%, алкилдиметилбензиламмоний хлорид — 17,0%) и глутаровый альдегид (10,7%) в качестве действующих веществ;
Консистенция, свойства: коричневая жидкость со специфическим запахом. рН 1% водного раствора 5,0-7,0.
Фасовка: пластмассовые канистры емкостью 5 л.
Микробиология: обладает антимикробной активностью в отношении бактерий (включая микобактерии туберкулеза), вирусов, грибов рода Кандида и рода Трихофитон.
Токсичность: по параметрам острой токсичности в соответствии при введении в желудок относится к III классу умеренно опасных веществ, при однократном нанесении на кожу и ингаляционном воздействии паров летучих компонентов — к IV классу малоопасных веществ. При однократном нанесении на кожу средство оказывает выраженное местно-раздражающее действие; 0,5% рабочий раствор повреждения кожи не вызывает.
Применение: средство «Стерицид» применяют в установке «Стеримед» с целью обеззараживания медицинских отходов, представляющих собой отработанные изделия и материалы однократного применения. Рабочий (0,5% по препарату) раствор средства «Стерицид» готовится непосредственно в установке «Стеримед», в которой в каждом цикле обработки из химического резервуара установки (бак со средством «Стерицид») лишь 175 мл средства автоматически вводится в рабочую камеру (приемник). Помещенные в рабочую камеру (приемник) установки отходы автоматически измельчаются и поступают в нижний резервуар, в котором они смешиваются с рабочим раствором средства «Стерицид», после чего возвращаются с помощью насоса в рабочую камеру (приемник) для дополнительного размельчения. По завершении процесса смесь раствора средства с измельченными обеззараженными отходами поступает в сепаратор, который фильтрует жидкость и спускает её в канализационную систему, а твердую фракцию сбрасывает в контейнер — непромокаемую упаковку однократного применения с целью утилизации в установленном порядке
Срок хранения: 2 года.
Условия хранения: в невскрытой упаковке фирмы-изготовителя при хранении в помещении при температуре от +5°С до +35°С
Особенности и примечания: средство «Стерицид» в установке «Стеримед» не предназначено для обеззараживания органических отходов, в том числе операционных (органы, ткани и т. п.) и пищевых.
Российские разрешительные документы:
1. Регистрационное удостоверение Федеральной службы по надзору в сфере здравоохранения и социального развития ФС № 000/914 на установки модели "Стеримед-1" и "Стеримед Юниор".
2. Сертификат соответствия системы сертификации ГОСТ Р Госстандарта России № РОСС IL. ИM02.B 14092 на установки "Стеримед-1" и "Стеримед Юниор".
3. Санитарно-эпидемиологическое заключение № 77.99.04.944.Д.001982.03.04 от 01.01.2001 г. Государственной санитарно-эпидемиологической службы РФ на "Стеримед".
4. Свидетельство о государственной регистрации № 77.99.1.2.У.4677.5.06 от 01.01.2001 г. Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека на дезинфицирующее средство "Стерицид".
5. Сертификат соответствия системы сертификации ГОСТ Р Госстандарта России № РОСС BE. XII09.B01251 на дезинфицирующее средство "Стерицид".
6. Экспертное заключение № 10/01-480 Научно-исследовательского института Медицины Труда, сотрудничающего центра ВОЗ по медицине труда, на медицинскую установку для утилизации (измельчение, дробление) биологических отходов модели "Стеримед" и "Стерицид".
7. Выписка из дополнения к перечню № 000-01 отечественных и зарубежных дезинфекционных средств, разрешенных к применению на территории РФ, Федеральная Комиссия по медицинским иммунобиологическим препаратам, дезинфекционным и парфюмерно-косметическим средствам на "Стерицид".
8. Методические указания по применению дезинфицирующего средства "Стерицид" (фирма Сид Лайнз", Бельгия) для обеззараживания медицинских отходов в установке "Стеримед-1" фирмы "М. С.М. Энвайронмгнтал Текнолоджиез Лтд.", (Израиль), утвержденные Руководством Департамента Госсанэпиднадзора Минздрава РФ и согласованной с Подкомиссией по Дезинфекционным средствам Федеральной комиссии по МИБП, Д и ПКС Департамента Госсанэпиднадзора Минздрава РФ, Академик РАМН Шандала указания разработаны НИИ Дезинфектологии Минздрава РФ.
9. Этикетка (тарная) "Стерицид", утвержденная Руководителем Департамента Госсанэпиднадзора Минздрава РФ, Академик РАМН Шандала MX.
10. Экспертное заключение Испытательного Центра МИ и БЭП ВНИИИМИ на "Стеримед" и "Стерицид".
11. Акт медико-биологических испытаний образца установки "Стеримед-1" (фирма "М. С.М. Энвайронментал Текнолоджиез Лтд." (Израиль), утвержденный Директором НИИД Академиком РАМН (на "Стеримед" и "Стерицид").
12. Выписка из протокола № 000 Заседания Подкомиссии по дезинфекционным средствам Федеральной Комиссии по медицинским иммунобиологическим препаратам (МИБП), дезинфекционным (ДС) и парфюмерно-косметическим средствам (ПКС), Департамент государственного санитарно-эпидемиологического надзора при Минздраве РФ на "Стерицид").
Выдержка из АКТа медико-биологических испытаний
образца установки "Стеримед-1" в отделе научных основ дезинфекции и стерилизации НИИ дезинфектологии Минздрава России; на базе ЦГСЭН Медицинского центра Управления делами Президента Российской федерации. Время проведения испытаний: 05.02.2001гг.
Материалы и методы, использованные при проведении испытаний.
Испытания включали в себя проверку функционирования установки "Стеримед-1" в соответствии с заданными программой параметрами цикла, изучение эффективности обеззараживания в установке дезинфицирующим средством "Стерицид" медицинских изделий однократного применения и материалов, искусственно контаминированных микобактериями, грибами и вирусом, а также оценку токсичности и опасности средства "Стерицид", используемого в установке.
При проверке работы установки определяли её соответствие характеристикам, приведенным в руководстве по эксплуатации. При этом проверяли работу индикаторных лампочек, правильность отображения на электронном табло информации о прохождении цикла обработки, срабатывание блокировки в случае неполного закрытия крышки приемника. Проверку срабатывания реле времени при выполнении этапа дезинфекции осуществляли с помощью секундомера, начиная отсчет с момента высвечивания на табло цифры "12".
Контроль правильности приготовления рабочего раствора средства "Стерицид" в установке проводили путем отбора проб раствора из рабочей камеры (при принудительной остановке цикла) и определением в них концентрации четвертичных аммониевых соединений и глутарового альдегида титриметрическим методом с последующим перерасчетом на массовую долю средства.
Эксперименты проводили:
• непосредственно в установке "Стеримед-1" (на базе ЦГСЭН) с тест-объектами, имитирующими медицинские отходы, а также, с медицинскими отходами, собранными в отделениях больницы;
• в лабораторных условиях (на базе НИИД) с тест-объектами, имитирующими медицинские отходы.
В качестве тест-микроорганизмов использовали микобактерии В5, кандиду альбиканс (шт. 15), гипсовидный трихофитон, вирус полиомиелита 1 типа (вакцинный штамм LS 2аb). В качестве тест-объектов в лабораторных условиях использовали пластмассовые катетеры и шприцы однократного применения, детали металлических инструментов, трубки из резин на основе натурального каучука, бинты, микропипетки. В экспериментах непосредственно в установке "Стеримед-1" использовали, наряду с перечисленными выше тест-объектами, стеклянные пробирки, резиновые перчатки, ватно-марлевые и резиновые пробки, ткань, а также больничные отходы, в том числе шприцы, кровопроводящие системы, халаты, повязки, простыни однократного применения. Для имитации органического загрязнения применяли инактивированную лошадиную сыворотку в количестве 40%. Нейтрализацию средства проводили с использованием универсального состава, содержащего твин 80, лецитин и глицин. Эксперименты проводили при температуре рабочих растворов 18-20 С.
При изучении эффективности обеззараживания в установке "Стеримед-1" лабораторные тест-объекты контаминировали суспензиями тест-микроорганизмов и подсушивали. Далее их помещали в рабочую камеру установки и проводили обработку в соответствии с установленной программой цикла. При оценке эффективности обеззараживания медицинских отходов, собранных в отделениях больницы, культуры тест-микроорганизмов вносили в камеру установки вместе с отходами непосредственно перед началом цикла обработки. По окончании цикла обработки отбирали пробы размельченных отходов, которые помещали в раствор нейтрализатора. Далее твердые отходы извлекали из раствора и засевали их на питательные среды. Раствор, в который погружали тест-объекты, пропускали через установку мембранной фильтрации "Сарториус АГ" (Германия), фильтры (мембраны капроновые микропористые) промывали универсальным нейтрализатором и помещали на твердые питательные среды. В экспериментах с вирусом полиомиелита в качестве нейтрализатора действующего вещества использовали инактивированную сыворотку крупного рогатого скота. Исходный титр вируса составлял 10(6,35) ТЦД(50) в 0,2 мл. Вирус культивировали в культуре клеток почек зеленых мартышек 4647. Окончательный учет результатов проводили после трех последовательных пассажей всех смывов в культуре клеток 4647.
С целью оценки токсичности и опасности средства "Стерицид", используемого в установке, в экспериментах с животными определяли:
параметры острой токсичности средства при введении в желудок и нанесении на, кожу, в насыщающих концентрациях паров летучих компонентов;
ингаляционную опасность 0,5% рабочего раствора в насыщающих концентрациях паров летучих компонентов;
местно-раздражающее действие средства при однократном нанесении на кожу в нативном виде и в виде 0,5% рабочего раствора.
Исследования проводили в соответствии с "Методами испытаний дезинфекционных средств для оценки их безопасности и эффективности", М, 1998 г., ч.2.
Результаты испытаний
Испытания установки "Стеримед-1" показали, что её функционирование соответствует указанному в руководстве по эксплуатации.
После пуска установки на электронном табло панели управления высвечивалась необходимая информация о прохождении процесса:
• о времени в минутах и секундах, оставшемся до окончания этапа обеззараживания или этапа промывки водой (идет обратный отсчет времени);
• о необходимости дозаливки дезинфицирующего средства в химический резервуар установки (высвечивается обозначение "No chemical");
• о перегрузке измельчителя (при чрезмерной загрузке приемника отходами высвечивается обозначение "shredder overload");
• о завершении цикла (высвечивается обозначение "End of cycle").
Световая индикация работала нормально.
Проверка продолжительности этапа обеззараживания показала, что он длится точно 12 мин. После этого в установке осуществляются три промывки водой каждая по 20 секунд (чистое время без учета времени заполнения резервуара водой).
При проверке срабатывания системы блокировки подтверждено, что пуск установки не производится, если крышка приемника отходов не закрыта.
При контроле рабочего раствора, отобранного непосредственно из рабочей камеры, установлено, что концентрация раствора составляла 0,5% (по препарату - средству "Стерицид").
Проведенные микробиологические исследования показали (см. таблицу), что в процессе работы установки обеспечивается 100% обеззараживание медицинских отходов: во всех экспериментах была достигнута гибель использованных для искусственного обсеменения тест-микроорганизмов.
Обеззараживание медицинских отходов в установке "Стеримед-1"
Тест-микроорганизм | Количество отобранных проб/количество положительных проб* | |
Лабораторные тест-объекты | Медицинские (больничные) отходы | |
Candida albicans (шт. 15) | 10/0 | 10/0 |
Mycobacterium B5 | 10/0 | 10/0 |
Trichophyton gypseum | 10/0 | 10/0 |
Вирус полиомелита 1 типа (вакцинный штамм LSc 2ab) | 10/0 | 10/0 |
Примечание: * положительная проба - наличие жизнеспособного тест-микроорганизма в пробе.
Токсикологические исследования показали, что средство "Стерицид" по параметрам острой токсичности в соответствии с ГОСТ 12.1.007-76 при введении в желудок относится к III классу умеренно опасных веществ, при однократном нанесении на кожу и ингаляционном воздействии паров летучих компонентов - к ГУ классу малоопасных веществ. Однако, при однократном нанесении на кожу средство оказывает выраженное местно-раздражающее (некротическое) действие; 0,5% рабочий раствор повреждения кожи не вызывает.
При попадании в глаза средство вызывает выраженное раздражение слизистых оболочек глаз с повреждением роговицы. Средство обладает сенсибилизирующим действием. На основании полученных данных даны рекомендации по мерам предосторожности, которые включены в методические указания по применению средства "Стерицид".
ВЫВОДЫ:
1. Установка "Стеримед-1" фирмы "М. С.М. Энвайронментал Текнолоджис 'Лтд." (Израиль) эффективна для обеззараживания отходов, образующихся в результате применения изделий (материалов) однократного применения из различных материалов (пластмассы, резины, латекс, бумага, картон, дерево, вата, тканые и нетканые материалы, стекло, металлы), в процессе их измельчения и перемешивания с дезинфицирующим средством "Стерицид" фирмы "СИД ЛАЙНЗ" (Бельгия).
2. Обработка отходов дезинфицирующим средством "Стерицид" по режиму, заложенному в программу цикла работы установки "Стеримед-1", обеспечивает гибель микобактерий В5, грибов рода Кандида и Трихофитон, вируса полиомиелита 1 типа.
3. Установку "Стеримед-1" фирмы "М. С.М. Энвайронментал Текнолоджис Лтд." (Израиль) целесообразно рекомендовать к использованию в Российской Федерации для обеззараживания и измельчения медицинских отходов в ЛПУ, в соответствии с руководством по эксплуатации и разработанными Методическими указаниями по применению средства "Стерицид" после утверждения этих методических указаний Минздравом России и регистрации средства в Российской Федерации.
Зав. лабораторией проблем cтерилизации -
Зав. лабораторией проблем дезинфекции -
/Зав. лабораторией химико-аналитических исследований -
Главный специалист -
Ведущий научный сотрудник -
Научный сотрудник -

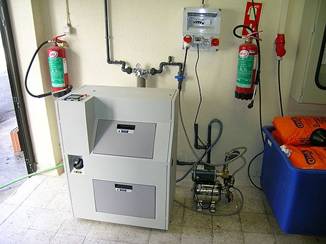

Установка для утилизации и обеззараживания отходов
INCO20 (Германия)
НАЗНАЧЕНИЕ:
Предназначено для измельчения, дезинфекции, очищения и прессования больничных отходов. Отходы измельчаются ножами, затем происходит их дезинфекция, промывание водой и прессование в брикеты.
Виды перерабатываемых отходов:
· Памперсы из целлюлозы или синтетические.
· Марля.
· Бинты.
· Пластик.
· Одноразовые шприцы (без игл).
· Катетеры (без игл).
· Силиконовые трубки и другие изделия.
Принцип действия аппарата:
После использования в больницах, памперсы вместе с мешком для сбора загружают в аппарат, закрывают крышку и нажимают на кнопку Старт.
Аппарат INCO20 измельчает памперсы. В процессе химической реакции растворяется абсорбер в памперсах. Вследствие этого, фекалии вымываются и сбрасываются в канализационную сеть.
При помощи компрессора оставшиеся бумага и пластмасса спрессовываются в брикеты и попадают в мешок для сбора мусора.
В дальнейшем, брикеты могут быть вторично использованы, как утеплитель или топливо.
ПРЕИМУЩЕСТВА:
Не требует специалистов при установке.
Не требует специального помещения.
Дезинфицирующее средство типа INCO можно приобрести в любой аптеке.
Простота в обслуживании.
Массовая доля мусора.
Вес отходов уменьшается до%.
Объем сокращается до%.
Из мусора получаем отходы для переработки.
Закрытый цикл помогает поддерживать гигиену и избегать неприятных запахов.
Отходы, полученные при предварительной обработке, можно использовать вторично (как вторсырье).
Уничтожение отходов происходит с минимальными затратами.
Брикеты можно использовать как утеплитель или топливо.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
Напряжение: 3В / 50 Гц
Предохранители: T25A / FI 30мА, (Siemens D25A)
Штепсельная розетка: CEE 32A 400В
Расход энергии: 0,75 кВт/Ч за цикл 3В / 50 Гц
Образование шума: 68 dBa
Длительность одного цикла: около 18 мин
Расход жидкого реагента INCOch Green: 20 мл за цикл
Расход жидкого реагента INCOch Clear: 350 мл за цикл
Водопровод: 3/4 дюйма
Сливное отверстие: 50мм, подсоединение к канализации
Расход воды: 85 л за цикл
Вес: 450 кг
Габариты: 130 x 130 x 80 см (ширина двери 81см)
Площадь помещения: не меньше 8 квадратных метров
Окружающие условия: температура: >5° ~ 35°, влажность воздуха: < 85%
Объем ведра для сбора отходов: 60 л ведро из полиэфира (<35µ толщина фольги),
максимум 20 памперсов или 6 кг
Продукты переработки: плотные цилиндры диаметром 5-6 см и длиной 10-12 см
(при переработке целлюлозных памперсов), и длиной 1-2 см (при переработке синтетических памперсов).
