МИНИСТЕРСТВО НАУКИ И ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КУРСОВАЯ РАБОТА
По информатике
Вариант №5
Факультет: ЛА Преподаватель:
Группа: МБ-61
Студентка:
Дата:
Подпись:
Новосибирск,
2007г.
Часть 1. Основы программирования и численных алгоритмов
Содержание
1. Цель работы
2. Постановка задачи.
3. Анализ задачи. Описание структур типов данных.
4. Описание работы программы.
5. Блок схема программы.
6. Тексты программы.
7. Анализ текста программы
8. Тестовая задача и результаты прогона тестовой задачи (на заданных значениях).
9. Построение графика функции на заданном интервале интегрирования.
Цель работы
1. Закрепить навыки:
1.1. работы с системами программирования.
1.2. описания алгоритмов на алгоритмическом языке.
2. Обобщить знания об алгоритмах, используемых в численных методах.
3. Закрепить навыки применения электронных таблиц для обработки и представления численных данных.
Постановка задачи
1. Требуется создать программу для численного интегрирования функции.
2. Выполнить интегрирование функции при заданных параметрах.
3. Импортировать полученные результаты в MS Excel.
4. Получить график интегрируемой функции на заданном интервале интегрирования.
Анализ задачи. Описание структур типов данных.
Дана функция y’=y2+y/x. И начальное условие y(2)=4. Необходимо создать программу, которая выполняет численное интегрирование данной функции. Интегрирование можно выполнить двумя способами: методом Эйлера и методом Рунге-Кутта. Метод Рунге-Кутта обладает более высоким порядком точности и соответственно его сложнее описать в программе. Поэтому остановимся на первом способе. Метод Эйлера является приближенным численным методом решения дифференциальных уравнений первого порядка, он называется еще методом ломаных. Рассмотрим суть этого метода.Если ни один из способов точного решения ДУ не приводит к цели или требует сложных вычислений, то используют приближённые методы. Приближенные методы делятся на численные и аналитические. Численные методы не позволяют найти общее решение дифференциального уравнения; с их помощью можно определить только какое-либо частное решение уравнения y’=f(x, y), удовлетворяющее начальному условию y(x0)=y0 .
Метод Эйлера. Пусть на отрезке [х0,x0+H] требуется найти приближенное решение уравнения y’=f(x, y), удовлетворяющее начальному условию. Разобьём этот участок на N равных частей точками x0,x1,…xN= xN+H и обозначим длину частичного отрезка через h: h=xi+1-xi=H/N. Предположим, что известно значение решения в узле xn, 0≤n≤N, и укажем правило нахождения приближенного решения в узле xn+1=xn+h.
Интегрируя уравнение y’=f(x, y) на отрезке [хn, xn+1], получаем
|
|
|
|
|
|
Поскольку при такой замене можно найти только приближенное значение функции y(x) в узле xn+1 , то, обозначив это приближенное значение через yn+1, получим расчетную формулу метода Эйлера
yn+1 = yn +hf(xn, yn).
В данном случае формула метода Эйлера представлена следующим образом:yn+1=yn +h(yn2+yn/xn)
где y1=4 и x1=2.
Программа должна быть написана на языке Pascal.В языке Pascal используются переменные и константы.
Переменной называют элемент программы, который предназначен для хранения, коррекции и передачи данных внутри программы. Все переменные программы в Turbo Pascal должны быть объявлены в разделе описания переменных.
Наряду с переменными в программах используются и константы. Константа - это идентификатор, обозначающий некоторую неизменную величину определенного типа. Константы, как и переменные, должны объявляться в соответствующем разделе программы.
Программа должна выводить на экран реквизиты автора и указывать пользователю дальнейшие действия. Количество шагов, величина шага и имя файла, в который будет произведена запись результатов файла, задаются пользователем. Все введенные данные проверяются на корректность. И в случае, если введены неправильные данные, программа уведомляет об этом пользователя и запрашивает их ещё раз. Величина шага h колеблется в пределах от 0.1 до 0.6. Количество шагов n – от 2 до 13. Это обусловлено тем, что меньше интегрирование одним шагом не даст практически никакой информации, а количество шагов больше 13 недопустимо в связи с выходом при h=0.6 y за предел диапазона представления вещественных чисел типа extended. Имя файла может состоять из 8 символов. Так как только такое количество поддерживается программой Pascal. Оно может состоять из букв латинского русского алфавита, цифр и символа «_». Программа проводит интегрирование методом Эйлера с помощью процедуры. Процедура циклически выполняется n раз и полученные числовые значения записываются во временный файл. Временный файл нужен для того, чтобы конечный файл был в формате CSV. Формат файла CSV предназначен для обмена табличными данными между программами. Структура файла фактически описана в самом названии формата – Comma Separated Value (величины разделенные запятой). Файл CSV – это текстовый файл, содержащий набор строк. Каждая строка содержит числа, разделенные запятыми. Большинство табличных процессоров позволяет импортировать и преобразовывать такие файлы в электронные таблицы. Данные в формате CSV совместимы с программой Microsoft Ecxel.Стандартным разделителем между целой и дробной частью в программе Pascal является точка. Поэтому затем данные считываются из временного файла, точки заменяются на запятые и записываются в новый файл с заданным пользователем именем и имеющий расширение. csv. Временный файл удаляется.
Программа на языке Pascal состоит из заголовка, разделов описания и раздела операторов. Описания могут включать в себя:
раздел подключаемых библиотек (модулей); раздел описания меток; раздел описания констант; раздел описания типов; раздел описания переменных; раздел описания процедур и функций Используемые в программе операторы Оператор условного перехода If. Оператор if, реализующий алгоритмическую конструкцию “Развилка”, изменяет порядок выполнения операторов в зависимости от истинности (ложности) некоторого условия. Его общий вид:
if S then A else B ;
или
if S then A;
где S – некоторое логическое выражение, истинность которого проверяется;
A – любой оператор (простой или составной) ) языка ПАСКАЛЬ, который выполняется, если выражение S истинно;
B – любой оператор (простой или составной) ) языка ПАСКАЛЬ, который выполняется, если выражение S ложно.
Оператор условия if (ЕСЛИ) выполняется следующим образом. Сначала вычисляется выражение, записанное в условии. В результате его вычисления получается значение булевского типа. В первом случае, если значение выражения есть истина (True), выполняется оператор A, указанный после слова then (ТО), а если результат вычисления выражения в условии есть ложь (False), то выполняется оператор B, указанный после слова else (ИНАЧЕ).
Во втором - если результат выражения True, выполняется оператор A, если False - оператор, то оператор, следующий сразу за оператором if, конечно, если таковой имеется.
Используемые в программе циклы. Оператор цикла forОператор цикла с параметром (счетчиком). Используется в тех случаях, когда количество выполнений тела цикла можно вычислить. Обычно это операции с массивами.
Общий вид:
for I := E1 to E2 do S ;
или
for I := E1 downto E2 do S ;
где I – параметр цикла, часто называемый счетчиком цикла или цикловой переменной, это переменная любого скалярного типа, кроме типа real;
E1 – начальное значение параметра цикла, выражение того же типа, что и переменная I;
E2 – конечное значение параметра цикла, выражение того же типа, что и переменная I;
S – любой оператор (простой или составной) языка ПАСКАЛЬ (тело цикла).
Оператор цикла whileОрганизует цикл с предусловием, то есть условие продолжения цикла проверяется до выполнения тела цикла. Это наиболее универсальный оператор цикла. С его помощью можно описать любые циклические действия.
Общий вид:
while A do S ;
где A – логическое (булевское) выражение (условие продолжения цикла);
S – любой оператор (простой или составной) языка ПАСКАЛЬ (тело цикла).
Выражение A вычисляется перед каждой попыткой выполнения оператора S. Если значение A истинно (A = True), то оператор S выполняется, и снова предпринимается попытка выполнить оператор S, то есть, управление передается на вычисление значения A; если значение A оказывается ложным (A = False), то оператор S не выполняется, цикл заканчивается и выполняется следующий за while оператор.
Если при первой же попытке выполнить оператор S значение A окажется ложным (A = False), то оператор S не будет выполнен ни разу.
Если значение выражения A никогда не принимает значения лож (False), то тело цикла будет выполняться бесконечное число раз (происходит “зацикливание”).
Описание используемых в программе стандартных процедур и функций. Assign(f, s) - связать файл S с переменной F Close(f) - закрывает файл F Eof(f) - возвращает True, если обнаружен конец файла F, иначе – False Erase(f) - удаляет файл F с диска Read(f, d) - производит чтение данных D из файла F Reset(f) - открывает существующий файл F для чтения ReWrite(f) - создает новый файл F для записи (старый уничтожается) Write(f, d) - записывает данные D в файл F (старые данные уничтожаются) Ord( x) – даёт порядковый номер символа переменной Х. Всего символьная величина в Паскале может принимать 256 различных значенийОписание работы программы.
Так как программа производит вычисления с числовыми переменными типа extended, то для её работы в программе Turbo Pascal необходимо включить режим 8087/80287. Это можно сделать следующим образом: “Options” à “Compiler…” à “Numeric processing” à отметить пункт “8087/80287”.

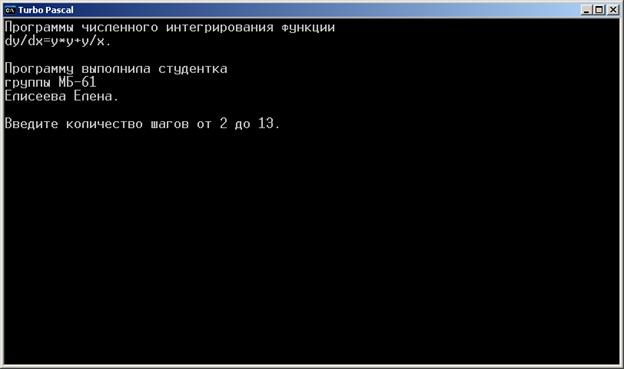

1. При запуске программа выводит своё название, реквизиты автора и запрашивает ввести количество шагов интегрирования от 2 до 13.
2. Если данные введены верно, то они записываются в переменную n. Если нет, то программа запрашивает ввести их ещё раз. Запрос ввода данных будет происходить до тех пор, пока не будут введены корректные данные.

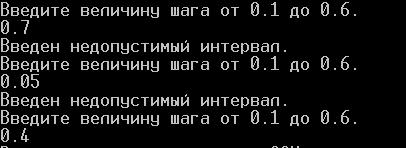

3. Далее происходит запрос величины шага. Он должен быть в пределах от 0.1 до 0.6. Происходят аналогичные действия. В данном случае вместо переменной n происходит запись в переменную h.
4. После того, как будет введен корректный шаг, по произойдёт запрос имени файла для записи полученных данных. После проверки выполнения поставленных условий имя файла присвоится переменной name.
5. Затем создаётся временный файл fl2, которому присваивается имя «tmp».
6. От 1 до n раз выполняется процедура urv, в которой описывается интегрирование заданной функции. В процедуре происходит сначала запись в файл «tmp» начального условия (только при первом вызове процедура), а затем вычисление последующих значений y и x и их дозапись в этот файл с разделителем «;». Каждая пара чисел (x, y) записывается с новой строки.
7. По окончании цикла происходит закрытие временного файла, его повторное открытие, создание файла расширения. csv и связь его с именем файла name. csv.
8. Выполняется цикл с условием пока не обнаружен конец файла «tmp», в котором происходит посимвольное считывание данных. Если символ отличен от точки, то он записывается в файл «name. csv», в противном случае записывается запятая. Таким образом происходит замена разделителя между целой и дробной частью в записанных данных.
9. Программа выполняет закрытие созданных файлов, после чего удаляет временный.
10. Происходит вывод на экран текста «. Результаты вычислений сохранены в файле ',name,'.csv'»
11. После нажатия любой клавиши происходит закрытие программы.
Блок схема программы.
Тексты программы.
Program Eyler;
uses crt;
Var
x, y0,y1:extended;
h:real;
n, i,t, k:integer;
name:string;
d:char;
fl, fl2:text;
procedure urv(var flv:text;var y10:extended; hv:real; nv:integer);
const
yn=4;
xn=2;
var
y1v, y0v, xv:extended;
begin
if y10=0 then y0v:=yn;
if y10=0 then xv:=xn;
if y10=0 then
begin
write(flv, yn);
write(flv,';');
writeln(flv, xn);
end;
y10:=1;
y1v:=y0v+hv*((y0v*y0v)+(y0v/xv));
y0v:=y1v;
xv:=xv+hv;
write(flv, y0v);
write(flv,';');
writeln(flv, xv);
end;
begin;
clrscr;
Writeln('Программы численного интегрирования функции');
writeln('dy/dx=y*y+y/x.');
writeln;
writeln('Программу выполнила студентка');
writeln('группы МБ-61');
writeln('Елисеева Елена.');
writeln;
writeln('Введите количество шагов от 2 до 13.');
readln(n);
while (n<1) or (n>13) do
begin
writeln('Введено недопустимое количество шагов.');
writeln('Введите количество шагов от 2 до 13.');
readln(n);
end;
writeln('Введите величину шага от 0.1 до 0.6.');
readln(h);
while (h<0.1) or (h>0.6001) do
begin
writeln('Введен недопустимый интервал.');
writeln('Введите величину шага от 0.1 до 0.6.');
readln(h);
end;
writeln('Введите имя файла формата CSV, в который будет произведена');
writeln('запись результатов интегрирования. Имя может содержать');
writeln('цифры, буквы и символ "_". Количество символов не должно');
writeln('превышать 8.');
readln(name);
for t:=1 to length(name) do
begin
while (ord(name[t])<48) or ((ord(name[t])>57) and (ord(name[t])<65))
or ((ord(name[t])>90) and (ord(name[t])<95))or ((ord(name[t])>95) and (ord(name[t])<97))
or ((ord(name[t])>122) and (ord(name[t])<192)) or (ord(name[t])>255) do
begin
writeln('Введите корректное имя файла.');
readln(name);
end;
end;
while (length(name))>8 do
begin
writeln('Введите корректное имя файла.');
readln(name);
end;
assign(fl2,'tmp');
rewrite(fl2);
y0:=0;
for i:=1 to n do
urv(fl2,y0,h, n);
close(fl2);
reset(fl2);
assign(fl, name+'.csv');
rewrite(fl);
for k:=1 to 1000 do
begin
while not eof(fl2) do
begin
read(fl2,d);
if (d<>'.') then write(fl, d) else write(fl,',');
end;
end;
close(fl2);
close(fl);
erase(fl2);
writeln;
writeln('Готово. Результаты вычислений сохранены');
writeln('в файле ',name,'.csv','.');
ReadLn;
end.
Анализ текста программы
1) Program Eyler
Заголовок программы. Здесь задаётся имя программы.
2) uses crt
Pаздел описания модулей. Определяется служебным словом USES и содержит имена подключаемых модулей. Подключен модуль CRT. Библиотека CRT позволяет менять цвета и яркость экрана, производить его очистку, управлять звуковым генератором компьютера.
3) Var
x, y0,y1:extended;
h:real;
n, i,t, k:integer;
name:string;
d:char;
fl, fl2:text;
Раздел описания переменных, в котором описываются все используемые в программе переменные и задаётся из тип. Описание этих типов было приведено выше.
4) Процедура.
a. procedure urv(var flv:text;var y10:extended; hv:real; nv:integer); Описание заголовка процедуры и задание формальных параметров. Это те параметры, которые передаются из основной программе при вызове процедуры. Если перед переменной стоит var, то это означает, что в процедуру передаются не значения переменных, а сами переменные (точнее их адреса в памяти). Все изменения, производимые с переменными этого списка в процедуре, будут производиться и с той переменной, которая будет стоять на месте этого параметра в вызове процедуры.
b. const
yn=4;
xn=2;
Объявление постоянных. Это начальные значения x и y.
c. var
y1v, y0v, xv:extended;
Объявление локальных переменных, используемых только в самой процедуре.
d. Begin – начало тела процедуры
if y10=0 then y0v:=yn;
if y10=0 then xv:=xn;
if y10=0 then
begin
write(,yn);
write(flv,';');
writeln(flv, xn);
end;
Условие, при котором переменным y0v и xv присваиваются начальные значения и эти начальные значения записываются в файл flv с разделителем «;».. Это происходит только в том случае, если =0. Это значение передаётся из самой программы.
e. y10:=1; Присвоение переменной y10 значения 1. Так как в описании глобальных переменных перед y10 стоит var, то её значение может изменяться не только внутри функции. Следовательно, при следующем вызове процедуры в пункте d. не будет выполняться никаких действий.
f. y1v:=y0v+hv*((y0v*y0v)+(y0v/xv));
y0v:=y1v;
xv:=xv+hv;
write(flv, y0v);
write(flv,';');
writeln(flv, xv);
end;
Вычисление значения yn+1, присвоения его переменной, определяющей yn, прибавление к х шага интегрирования и запись полученных значений в файл с разделителем.
5) begin;-начало тела программы
6) clrscr; - очистка экрана
7) Writeln('Программы численного интегрирования функции');
writeln('dy/dx=y*y+y/x.');
writeln;
writeln('Программу выполнила студентка');
writeln('группы МБ-61');
writeln('Елисеева Елена.');
writeln;
Вывод на экран названия программы и реквизитов автора
8) writeln('Введите количество шагов от 2 до 13.');
readln(n);
while (n<1) or (n>13) do
begin
writeln('Введено недопустимое количество шагов.');
writeln('Введите количество шагов от 2 до 13.');
readln(n);
end;
Запрос ввода количество шагов, проверка на принадлежность интервалу от 2 до 13.
9) writeln('Введите величину шага от 0.1 до 0.6.');
readln(h);
while (h<0.1) or (h>0.6001) do
begin
writeln('Введен недопустимый интервал.');
writeln('Введите величину шага от 0.1 до 0.6.');
readln(h);
end;
Запрос ввода величины шага, проверка на принадлежность интервалу от 0.1 до 0.6.
10) writeln('Введите имя файла формата CSV, в который будет произведена');
writeln('запись результатов интегрирования. Имя может содержать');
writeln('цифры, буквы и символ "_". Количество символов не должно');
writeln('превышать 8.');
readln(name);
Запрос ввода имени файла.
for t:=1 to length(name) do
begin
while (ord(name[t])<48) or ((ord(name[t])>57) and (ord(name[t])<65))
or ((ord(name[t])>90) and (ord(name[t])<95))or ((ord(name[t])>95) and (ord(name[t])<97))
or ((ord(name[t])>122) and (ord(name[t])<192)) or (ord(name[t])>255) do
begin
writeln('Введите корректное имя файла.');
readln(name);
end;
end;
Проверка того, что введены только допускаемые символы с помощью цикла от 1 до длины строки. Проверка поочерёдно кода каждого символа на принадлежность допускаемым интервалам.
while (length(name))>8 do
begin
writeln('Введите корректное имя файла.');
readln(name);
end;
Проверка того, что имя файла не превышает 8 символов
11) assign(fl2,'tmp');
rewrite(fl2);
Связь файла с именем и его создание.
12) y0:=0; Присвоение переменной y0 нулевого значения для передачи его в процедуру.
13) for i:=1 to n do
urv(fl2,y0,h, n);
Вызов процедуры. Происходит столько раз, сколько шагов было задано пользователем.
14) close(fl2);
reset(fl2);
assign(fl, name+'.csv');
rewrite(fl);
Закрытие временного файла, его повторное открытие, связь нового файла с именем, заданным пользователем и создание этого файла.
15) for k:=1 to 1000 do
begin
while not eof(fl2) do
begin
read(fl2,d);
if (d<>'.') then write(fl, d) else write(fl,',');
end;
end;
Считывание данных с временного файла и перезапись в новый с заменой «.» на «,».
16) close(fl2);
close(fl);
erase(fl2);
Закрытие текстовых файлов. Удаление временного файла.
17) writeln;
writeln('Готово. Результаты вычислений сохранены');
writeln('в файле ',name,'.csv','.');
ReadLn;
Пропуск строки на экране, вывод текста. Ввод любого символа для завершения работы программы.
18) end.
Конец тела программы.
Тестовая задача и результаты прогона тестовой задачи (на заданных значениях).
n | h | Результат в файле | ||||||||||||||||||||||||||||
2 | 0.1 |
| ||||||||||||||||||||||||||||
13 | 0.4 |
| ||||||||||||||||||||||||||||
5 | 0.3 |
| ||||||||||||||||||||||||||||
4 | 0.6 |
|
Построение графика функции на заданном интервале интегрирования.
Построим несколько графиков функции при различных параметрах.
n=5, h=0.1
4 | 2 |
5,80E+00 | 2,10E+00 |
9,44E+00 | 2,20E+00 |
1,88E+01 | 2,30E+00 |
5,49E+01 | 2,40E+00 |
3,58E+02 | 2,50E+00 |
 |
n=3, h=0.2
4 | 2 |
7,60E+00 | 2,20E+00 |
1,98E+01 | 2,40E+00 |
1,00E+02 | 2,60E+00 |
 |
n=8, h=0.1
4 | 2 |
5,80E+00 | 2,10E+00 |
9,44E+00 | 2,20E+00 |
1,88E+01 | 2,30E+00 |
5,49E+01 | 2,40E+00 |
3,58E+02 | 2,50E+00 |
1,32E+04 | 2,60E+00 |
1,75E+07 | 2,70E+00 |
3,05E+13 | 2,80E+00 |
 |
n=8, h=0.1
4 | 2 |
5,80E+00 | 2,10E+00 |
9,44E+00 | 2,20E+00 |
1,88E+01 | 2,30E+00 |
5,49E+01 | 2,40E+00 |
3,59E+02 | 2,50E+00 |
1,32E+04 | 2,60E+00 |
 |
n=3, h=0.6
4 | 2 |
1,48E+01 | 2,60E+00 |
1,50E+02 | 3,20E+00 |
1,36E+04 | 3,80E+00 |
Часть 2. Подготовка презентаций
Цель работы
1) Получить навыки подготовки презентации к научному или техническому докладу.
2) Получить навыки устного текстового доклада с применением презентации и современных средств мультимедиа.
Основные требования к выполнению презентации
1) Минимальный объем проектной работы – 8-10 слайдов.
2) На титульном слайде должна быть обозначена тема работы и автор с указанием информации о нем (факультет, группа).
3) Заключительный слайд должен содержать выводы, заключения, подведение итогов и источники.
4) Общий дизайн работы:
a. Презентация обязательно должна содержать иллюстративный материал.
b. Объекты, размещенные на слайде, не должны выходить за его пределы.
c. Объекты не должны пересекаться и накладываться друг на друга.
d. Следует избегать размещения на слайде большого количества текста, набранного мелким шрифтом.
e. Поля: верхнее поле 15 мм; нижнее поле 15 мм; левое поле 15 мм; правое поле 15 мм.
5) Фон слайдов должен быть контрастным по отношению к тексту.
6) Шрифт основного текста также должен быть единым во всей работе.
7) Шрифт заголовка выбирается на усмотрение автора презентации, но он должен быть един во всей работе.
8) Использование анимации:
a. Не стоит анимировать большие текстовые фрагменты.
b. Порядок анимации объектов на слайде должен быть четко выверен и методически оправдан.
c. Должно соблюдаться единообразие анимационных эффектов во всей работе
d. Выбор вида анимации и ее скорости должны быть обоснованы легкостью восприятия человеком
Текст доклада на тему «Чрезвычайная ситуация: сущность, структура, классификация»
На определенных этапах истории человеческие сообщества испытывали и продолжают испытывать на себе воздействие негативных факторов, именуемых по-разному - бедствие, катастрофа, катаклизм, чрезвычайная ситуация. На первый взгляд кажется, что эти слова отражают одинаковое понимание происходящих процессов, но на самом деле, если подробно вникнуть в суть этих определений, это не так. Постараемся разобраться в этом подробнее.
Наиболее общий признак всех вышеперечисленных понятий - это выход за рамки нормального, привычного. Например, слово экстремальный (от лат. extremum - крайний) означает крайний, выходящий за рамки обычного по трудности, сложности.
В широком смысле чрезвычайную ситуацию можно определить как совокупность сложившихся к данному моменту негативных факторов, создающих определенную обстановку, в которой происходит существенное отклонение от нормального процесса.
Под нормальным понимается такое протекание процесса или явления, к которому население и производство приспособились путем длительной эволюции, опыта, раз-вития, отклонение от которого воспринимается как негативное.
Между экстремальной и чрезвычайной ситуацией существует отличие. Как правило, экстремальная ситуация имеет отношение к человеку или группе людей, которая требует для выживания мобилизации значительного количества индивидуальных ресурсов. Чрезвычайная ситуация - более общее понятие, которое предполагает помимо общей оценки сложившейся негативной обстановки привлечение различных ресурсов для ее ликвидации, которые этой обстановкой не затронуты. Экстремальная ситуация является как бы составной частью чрезвычайной ситуации.
Для более точного и полного понимания определения чрезвычайной ситуации необходимо разобрать элементы из которых она складывается. ' Чрезвычайная ситуация условно состоит из четырех взаимосвязанных между собой элементов:
1. Чрезвычайный фактор (событие, происшествие, воздействие).
2. Чрезвычайные (экстремальные) условия.
3. Последствия.
4. Обстановка.
Чрезвычайный фактор - событие (происшествие) космического, природного, социального, техногенного, биологического происхождения, заключающееся в воздействии, при котором происходит резкое отклонение от нормы протекающих процессов или явлений и оказывающих значительное отрицательное влияние на жизнедеятельность человека, функционирование экономики, социальную сферу и природную среду. В широком плане к чрезвычайному фактору можно отнести опасное космическое, природное и антропогенное воздействие.
Космические воздействия связаны с влиянием на биосферу раз-личных небесных тел (солнца, планет, комет, метеоритов) путем излучений и непосредственных столкновений.
Природные воздействия связаны с влиянием многообразных явлений природы (землетрясения, наводнения, извержения вулканов и т. д.).
Антропогенные воздействия связаны с деятельностью человека в самых разнообразных областях и зависят от целей и условий деятельности и в связи с этим имеют существенные различия. Их можно подразделить на военные, техногенные и социальные.
Следует отметить, что все вышеперечисленные влияния направлены на биосферу - оболочку Земли, включающую как область распространения живого вещества, так и само это вещество. Нижняя граница биосферы опускается до глубины 2-3 км на суше и до 1-2 км ниже дна океана и лежит нижем от поверхности мирового океана. К биосфере относится и человеческое сообщество с его производством и другими техническими системами.
В более узком плане к чрезвычайному фактору можно отнести аварию, опасное природное явление, стихийное бедствие, опасное биологоэпидемиологи-ческое явление, экологическое бедствие.
Авария - экстремальное событие техногенного происхождения или являющееся следствием случайных внешних воздействий, произошедшее по конструктивным, производственным, технологическим, эксплуатационным или социальным причинам, повлекшее за собой выход из строя, повреждение и (или) разрушение технических устройств, зданий, сооружений, транспортных средств, оборудования, станков, поточных линий, грозящее опасными негативными воздействия-ми и гибелью людей.
В более широком смысле аварию можно определить как скачкообразный, мгновенный переход количества в качество. Авария, как правило, отражает общее неблагополучие с безопасностью в техносфере.
Аварии можно подразделить на производственные, транспортные и в системах коммуникаций. Производственная авария - экстремальное событие техногенного происхождения на производстве, повлекшее за собой выход из строя, повреждение и (или) разрушение технического устройства (оборудования, станка, технологической линии) и (или) связанные с этим повреждением человеческие жертвы и материальный ущерб.
Транспортная авария - экстремальное событие на транспорте (автомобильном, воздушном, водном, подземном, космическом) техногенного происхождения или являющееся следствием случайных внешних воздействий, повлекшее за собой повреждение транспортных средств и (или) человеческие жертвы, материальный ущерб.
Авария в системах коммуникаций - экстремальное событие техногенного происхождения, связанное с выходом из строя, повреждением систем, передающих на определенные расстояния энергию, вещество и информацию (системы радио - и спутниковой связи, линии электропередачи, водоводы, теплотрассы, нефте-, газо-, продуктопроводы), повлекшие за собой материальный ущерб или человеческие жертвы.
Аварии всегда предшествует аварийный процесс, т. е. то, что предшествует аварии.
Опасное природное явление (ОЯ) - событие природного происхождения (явление природы), которое по своей интенсивности, масштабу распространения и продолжительности воздействия на окружающую среду может вызывать отрицательные последствия для жизнедеятельности людей и экономики. Например, продолжительный ливень или сильный град являются опасными природными явлениями, которые при достижении определенных параметров могут привести к чрезвычайной ситуации.
Стихийное бедствие - быстрое нарушение нормальной обстановки, жизни и хозяйственной деятельности, вызванное опасным природным явлением и приводящее к многочисленным человеческим жертвам, значительному материальному ущербу и другим тяжелым последствиям. К стихийному бедствию можно отнести землетрясение, ураган, наводнение, цунами, извержение вулкана и т. п.
Группы природных стихийных бедствий по генезису (происхождению) делятся на:
• экзогенные (влияние дальнего и ближнего космоса на процессы, возникающие на поверхности Земли);
• эндогенные (процессы, происходящие в недрах Земли - землетрясения).
Опасное биолого-эпидемиологическое явление - событие, которое может повлечь или повлекло за собой инфекционную заболеваемость людей, сельскохозяйственных и других животных, поражение сельскохозяйственных растений болезнями и вредителями.
Экологическое бедствие -чрезвычайное событие крупных масштабов, вызванное изменением (под воздействием антропогенных факторов) состояния суши, атмосферы, гидросферы и отрицательно повлиявшее на состояние окружающей природной среды и здоровье людей.
Также к чрезвычайному фактору можно отнести угрозу возникновения террористических актов, массовых выступлений людей или ситуации, которые могут послужить началом войны.
Итак, чрезвычайный фактор складывается из многих компонентов различных процессов, явлений, которые имеют всегда неоднозначную природу, отличающиеся друг от друга по множеству характеристик и свойств, но всегда приводящие к одному - к отклонению от нормы жизнедеятельность человека и социальных, экономических и технических систем.
Чрезвычайный фактор приводит к формированию чрезвычайных (экстремальных) условий.
Чрезвычайные условия - характерные черты общей обстановки, сложившейся в соответствующей зоне (на объекте, в регионе) в результате чрезвычайного фактора и других, одновременно с ним действующих усугубляющих или стабилизирующих факторов, в том числе и местных условий.
Обстановка в районе чрезвычайной ситуации - конкретная характеристика зоны (объекта, региона), в которой сложилась ЧС, на определенный момент времени, содержащая сведения о ее состоянии, последствиях чрезвычайного события, задействованных и необходимых материальных ресурсах, объемах проведения работ и др.
Обстановка в районе чрезвычайной ситуации может быть нескольких уровней:
• сверхсложной, не имеющая аналогов;
• сложной;
• приемлемой.
Сверхсложная обстановка характеризуется тем, что для ликвидации последствий недостаточно всех имеющихся сил и средств, и требуется привлечение их из других регионов. Вместе с этим нужны новые, специализированные средства, приспособленные под конкретную обстановку.
Сложная обстановка характеризуется тем, что требует для ликвидации последствий чрезвычайной ситуации значительного числа (или всех) сил и средств, имеющихся в наличии в данном регионе или на объекте.
Приемлемая обстановка характеризуется незначительным уровнем сложности и требует для ликвидации последствий сравнительно небольших затрат.
При анализе обстановки можно выделить определенное число характеристик ее оценки, по ним определить условия и выяснить последствия чрезвычайных факторов. К этим характеристикам относятся:
• географические - изменение ландшафта, труднопроходимость, сложность доставки сил и средств спасения;
• временные - внешняя внезапность, неожиданность, быстрое развитие событий;
социально-экономические характеристики - гибель людей, наличие большого числа пострадавших; значительное падение уровня жизни людей; существенный экономический ущерб в денежном и натуральном выражении; увеличение миграционных процессов населения; безработица; падение рождаемости;
• социально-психологические - стрессовые состояния у людей (страх, депрессия, паника, фобии и т. д.);
• социально-политические - возникновение межнациональных конфликтов, негативное отношение к власти, сопровождающееся демонстрационными выступлениями;
• организационно-управленческие - неопределенность ситуации; сложность принятия решений и прогнозирования хода событий; необходимость привлечения большого числа специалистов и организаций; необходимость масштабных эвакуационных и спасательных работ;
• экологические - радиационное, химическое и биологическое заражение местности. Вывод из производства значительной части природных ресурсов, сельскохозяйственных угодий и культур; возникновение эпидемии, мутагенеза, эпизоотии, массовый падеж скота;
• специфические (мультипликационные) - много - и разноплановость последствий, их цепной характер (разрушение объекта вследствие взрыва, возникновение пожаров, выход из строя коммуникаций из-за пожаров и т. д.); задержка в развитии или отказ от продолжения соответствующей научно-технической программы.
С учетом вышеизложенных определений и характеристик чрезвычайную ситуацию можно определить как внезапную, внешне неожиданно возникающую обстановку, сформировавшуюся в результате воздействия чрезвычайного фактора, характеризующуюся неопределенностью и сложностью принятия решений, остроконфликтностью и стрессовым состоянием населения, значительным социально-экономическим и экологическим ущербом, прежде всего человеческими жертвами и вследствие этого необходимостью крупных людских, материальных и временных затрат на проведение эвакуационно-спасательных работ и ликвидацию последствий ЧС, а также специально организованного управления.
Американские исследователи считают, что аварии, опасные при-родные явления (чрезвычайные факторы) превращаются в ЧС в том случае, если вызванные ими негативные события и последствия угрожают существованию социальной структуры общества.
В литературе распространено следующее определение ЧС - это обстановка, сложившаяся на определенной территории (объекте) в результате аварии, опасного природного явления, стихийного, эко-логического или иного бедствия, террористических актов, военных действий, социально - экономических изменений, или вследствие этих действий и изменений, которые могут повлечь или повлекли за собой человеческие жертвы, ущерб здоровью людей или окружающей природной среде, значительные материальные потери и нарушение жизнедеятельности людей.
Таким образом, чрезвычайная ситуация - это синтетическое понятие, включающее в себя множество различных элементов, объединенных по одному критерию - значительное отклонение от нормы.
Приведенная выше система элементов, из которых формируется чрезвычайная ситуация, может развиваться по катастрофическому сценарию, включающему в себя:
• катастрофу;
• катаклизм;
• хаос.
В широком смысле катастрофу можно определить как скачкообразное изменение, возникающее в виде внезапного ответа системы на плавное изменение внешних условий.
В узком смысле катастрофа - крупномасштабная авария или стихийное бедствие, в результате которой погибло 100 и более человек. В принятой в западных странах классификации к крупной относится катастрофа, в результате которой погибло не менее 100 человек, не менее 400 получили ранения, не менее 35 тыс. чело-век были эвакуированы и не менее 70 тыс. остались без источников питьевой воды.
Более точное понятие катастрофы - динамический, стремительно развивающийся процесс, под воздействием которого система (геологическая, технологическая, биологическая, социальная и т. д.) резко переходит в другое качественное состояние и вызывает поражающие факторы, наносящие системе значительный ущерб. Как правило, в результате такого воздействия происходит коренное изменение главных структур системы с последующим распадом ее на подсистемы. Дальнейший распад подсистем называется катаклизмом.
В итоге, катастрофический сценарий может завершиться хаосом. Хаос - беспорядочное смешение элементов, процессов, явлений, полное отсутствие четкости, систематичности, крайняя запутанность, полное разрушение.
Итак, чрезвычайные ситуации можно разделить на два класса - катастрофические и не катастрофические, отличающиеся между собой параметрами поражающих факторов, последствий, ущербом.
Чрезвычайная ситуация может вызвать необходимость введения чрезвычайного положения - особого режима, вводимого в стране (регионе) при особых обстоятельствах, в порядке, предусмотренном Конституцией и (или) специальным законом о режиме чрезвычайного положения. Как правило, ре-жим чрезвычайного положения связан с определенными ограничениями компетенции местных органов власти, а также прав граждан. В РФ чрезвычайное положение может быть введено президентом с незамедлительным сообщением Федеральному собранию, которое утверждает соответствующий указ презиента.
В своем развитии чрезвычайная ситуация проходит несколько фаз:
первая - возникновение негативных условий, накопление отклонений от нормального состояния или процесса в системе;
вторая - инициирование чрезвычайного состояния;
третья - этапы развертывания чрезвычайных факторов;
четвертая - процесс чрезвычайного события, во время которого оказывается воздействие на людей, объекты и природную среду; пятая - действия остаточных факторов поражения в сложившихся чрезвычайных условиях;
шестая - принятие управленческих решений по спасению людей и ликвидации последствий ЧС;
седьмая - транспортировка людей, техники, прочих грузов;
восьмая - собственно ликвидация последствий чрезвычайной ситуации, оказание помощи пострадавшим.
В результате воздействия чрезвычайной ситуации некоторые территории бывают полностью поражены, другие частично, третьи - слегка, а четвертые вовсе не подверглись разрушениям. Следовательно, разрушение, уничтожение, гибель, болезни и т. п., являющиеся следствиями чрезвычайных событий, могут меняться в достаточно широком диапазоне пространственных границ.
Чрезвычайные ситуации классифицируются по следующим признакам.
• Природа возникновения - космические, природные, техногенные, экологические, биолого-социальные, социально-экономические, военно-политические, комбинированные. В свою очередь каждый тип ЧС имеет свои виды. Например, природные ЧС подразделяются на землетрясения, ураганы, вулканы, наводнения, паводки, оползни, сели, лавины, торфяные пожары, засуху, суховеи, сильные морозы, сильный град и т. д.
• Масштабы распространения - локальные, объектовые, местные, территориальные, федеральные, трансграничные, глобальные.
• Сущность и характер базовых явлений, процессов; возможные признаки проявления фактора, который повлек чрезвычайную ситуацию - это определенные зрительные явления, звуки, ощущения.
• Характер развития - линейный, скачкообразный, экспоненциальный.
• Скорость распространения - медленная, средняя, быстрая, мгновенная.
• Характер опасности: для человека - смертельные, калечащие, частично поражающие, наносящие незначительное воз-действие без поражения; для системы в целом – тотальное (полное) разрушение, частичное, незначительное повреждение, негативное воздействие без повреждений.
• Степень длительности - затяжные (на неопределенный срок), долгосрочные, средне-срочные, краткосрочные.
• Характер поражающих факторов или источников воздействия на человека и окружающую среду - механический, тепловой, электромагнитный, химический, радиационный, акустический, бактериологический.
• Основные причины возникновения - конструктивные, производственные, технологические, эксплуатационные, космические, природные, геофизические, биолого-эпидемиологические, социально-экономические, военно-политические.
• По характеру воздействия на объекты - разрушение, затопление, заражение; для человека - смерть, увечье, депрессия, фобия, дезадаптация.
• По обратимости последствий - необратимые, частично обратимые, полностью обратимые.
• По критериям риска - чрезвычайный риск, приемлемый, пренебрежимый.
• По уровню управляемости - легкоуправляемые, трудно-управляемые, неуправляемые;
• По ведомственной принадлежности - в строительстве, в промышленности, в жилищно-коммунальной и бытовой сфере, в лес-ном хозяйстве, на транспорте (воздушном, водном, автомобильном, трубопроводном, подземном, космическом).
• По возможности предотвращения - предотвращаемые, частично предотвращаемые, неизбежные.
• По возможности возобновления - высоковероятные, слабовероятные, невероятные.
• По масштабу и уровню привлекаемых для ликвидации последствий сил, средств, органов управления - силы объекта, города, области, региона, страны.
• По характеру контроля за будущим воздействием: контроль полностью исключает воздействие ЧС; исключает появление серьезных последствий с возникновением ЧС; устраняет только последствия; контроль невозможен (предотвратить ЧС и негативные последствия не представляется возможным).
Таким образом, чрезвычайная ситуация классифицируется по большому числу оснований, каждое из которых отражает тот или иной аспект и при синтезе которых складывается полная картина ЧС.
Чрезвычайные ситуации можно разделить на два больших класса - конфликтные и бесконфликтные. Каждый из этих классов может быть катастрофическим и не-катастрофическим. Конфликтные ЧС связаны с социально-экономическими и политическими процессами в обществе, приводящими к войнам, революциям, терроризму и т. д., т. е. между различными социальными группами возникает конфликт.
Бесконфликтные ЧС связаны с воздействием сил природы, космоса, производственной и непроизводственной деятельностью человека.
Итак, повторим: чрезвычайная ситуация является синтетическим понятием, включающим в себя множество разнообразных элементов (чрезвычайный фактор, условия, последствия, обстановка, ущерб и т. д.), которые, в свою очередь, также подразделяются на части.
Часть 3. Основы векторной и растровой графики
Содержание
1. Цель
2. Задание
3. Векторная 2D графика
3.1. Анализ чертежа
3.2. Описание построения чертежа
3.3. Чертеж распечатанный из bCAD
3.4. Чертеж, вставленный в формате GIF
3.5. Чертеж вставленный в Word, в формате WMF
3.6. Сравнительный анализ качества преобразования изображения
4. Векторная 3D графика
5. Анализ формы модели
6. Описание построения модели
7. Свойства материала
8. Освещение и тонирование модели
9. Изображение тонированное видеокартой
10. Изображение тонированное средствами bCAD
11. Сравнительный анализ качества изображений
12. Заключение
Цель
1. Закрепить знания по основам растровой и векторной графики.
2. Получить практические навыки по:
2.1. получению векторных 2D изображений.
2.2. построению 3D моделей на основе векторных 2D объектов.
2.3. преобразованию объектов векторной и 3D графики в растровые.
2.4. Переносу векторных и растровых изображений в документы MS Word.
Задание
Требуется получить представления о представлении геометрических и оптических свойств физического объекта средствами векторной и 3D графики, затем получить по ним растровое изображение, пригодное для показа на экране компьютера и для печати.
1) Построить векторный чертеж детали
2) Получить изображение чертежа в формате WMF
3) Получить изображение чертежа в формате GIF и JPG, пригодное для показа на экране компьютера.
4) Получить изображение чертежа в формате GIF и JPG, пригодное для печати.
5) Построить 3D модель детали.
6) Получить проекцию 3D модели и вставить ее в документ Word.
7) Получить тонированное изображение 3D модели, пригодное для печати.
Векторная 2D графика
Анализ чертежа
Необходимо выполнить чертёж детали в программе bCAD. Для построения данной детали оптимальным будет формат А3. Чертеж состоит непосредственно из самой детали, её технической характеристики, нанесенных размерных линий и рамки, в которой находится текст. Деталь симметричная. Достаточно построить главный вид, совмещенный с разрезом, и вид справа, с местным разрезом, показывающим отверстие.
Главный вид располагается справа относительно вида справа.
1) Вид справа: внешний контур представляет из себя симметричную относительно горизонтальной оси замкнутую полилинию, состоящую из совокупности вертикальных и горизонтальных отрезков и дуг.
Рассмотрим половину симметричного контура: это две равные по длине вертикальные линии по краям детали, дуга, соединяющая левую вертикаль и горизонтальную линию. На конце этой горизонтали расположен прямоугольный выступ, соединенный горизонтальной линией с левой вертикалью.
а) Над осью симметрии выполним местный разрез. Границей между разрезом и видом служит кривая. Между кривой и границей фигуры располагается отверстие, которое обозначается двумя горизонтальными линиями. На области между верхней гранью отверстия и границей детали, и между нижней гранью отверстия и кривой должна быть нанесена штриховка (под углом 1350 ).В отверстии расположена горизонтальная осевая линия.
б) Под осевой линией детали расположен разрез. На нем видно отверстие, которое представляет из себя на чертеже незамкнутую линию, состоящую из вертикального отрезка, дуги и горизонтального отрезка. Между внешним и внутренним контурами детали располагается штриховка с такими же характеристиками, что и на местном разрезе.
2) Главный вид симметричен относительно горизонтальной и вертикальной осевых линий. Он представлен как окружность с центром на осевой линии детали, квадрат с центром в той же точке (это точка пересечения двух осевых линий), вместо углов у которого дуги и четыре окружности внутри него, располагающиеся на одинаковом расстоянии по углам детали.
Описание построения чертежа
1) Вид справа.
Для начала задаём осевую линию, относительно которой и будут вестись построения. Изменяем стиль линии с помощью инструмента «Изменить стиль линий» на панели инструментов «Свойства». Снизу будет располагаться разрез, а сверху – вид с местным разрезом. От осевой линии опускаем вниз перпендикуляр на расстояние 42, от него вправо – отрезок длиной 54. В точке пересечения этих линий проводим скругление дугой радиусом 15. Затем из конца второго отрезка строим ломаную вниз на 18 и вправо на 22. Из конечной точки строим ломаную линию вверх длиной 18, вправо – 14 и снова вверх до пересечения с осевой линией.
Для того, чтобы получить аналогичные построения с другой стороны оси, зеркально отразим сделанные построения относительно горизонтальной оси.
Получен внешний контур детали.
Теперь можно перейти непосредственно к построению вида и разреза. Снова начнём с нижней половины вида. От точки, с которой начались построения, вправо отступаем на расстояние равное 12 и вниз опускаем отрезок длиной 30. Из этой точки вправо откладываем отрезок до конца детали (на расстояние 78). Затем скругляем радиусом 5 полученный угол. Наносим штриховку на область так, чтобы получился чертеж детали с внутренним отверстием и внешним контуром.
Переходим к верхней половине. На расстоянии 54 вправо от начальной точки проводим вверх, перпендикулярно осевой линии, отрезок до пересечения с контуром детали. И такую же операцию проводим, отступив ещё 22 вправо. Вид получен.
Осталось показать местный разрез. Для этого на расстоянии примерно 18 от края выпуклого участка контура, проводим ломаную, изгибая её в нескольких точках, далее используем инструмент «Сгладить» на вкладке «Редактор контуров». Изображаем отверстие шириной 8, расположенное на расстоянии 12 от верхнего края детали. Наносим штриховку на отделенную область около отверстия. Вид справа построен.
2) Главный вид.
Слева, на расстоянии 170 от правого края детали на первом виде, проводим ещё одну осевую линую, перпендикулярно предыдущей. В точке пересечения осевых линии будет центр окружности диаметром 84. И центр квадрата со сторонами 120, полученный таким же элементарным нанесением прямых ортогональных линий. Углы квадрата скругляем радиусами 79. В углах квадрата, отступив по 12 от краёв детали, строим окружности диаметром 8. Построение двухмерной модели детали закончено.
Наносим размеры. Помещаем модель в рамку формата А3. Заполняем рамку, пишем технические характеристики.
Чертеж, вставленный в формате GIF
Чертеж вставленный в Word, в формате WMF
Сравнительный анализ качества преобразования изображения
Для вставки чертежа в документ Microsoft Word, нужно предварительно произвести экспорт в другой формат, поддерживаемый этой программой. К примеру, в формат GIF или WMF. Качество отображения выше у WMF. Изображение чёткое, линии прорисованы без размытия, в отличие от GIF. При увеличении и уменьшении качество у WMF не изменяется, а у GIF оно прямо пропорционально изменяется при увеличении до исходного размера. При увеличении больше исходного, качество снова снижается. Эти различия обусловлены тем, что GIF-это растровый тип графики, а WMF-векторное изображение.
Векторная 3D графика
Для более наглядного и приближенного к реальному отображения детали, используют построение 3D модели.
|
|
|
|
1-внешняя цилиндрическая поверхность;
2-внутренняя цилиндрическая поверхность;
3-параллелепипед со скругленными углами;
4-4 цилиндрических отверстия ;
Анализ формы модели
Деталь можно представить как совокупность более простых её составляющих:
1) Цилиндрическаяй поверхность (длиной 90 и диаметром 84), скругленной с одной стороны (радиусом 15).
2) Отверстие такой же формы, как и внешняя цилиндрическая поверхность (длиной 78, диаметром 60 и радиусом скругления 5), которое вырезано с нескругленного конца детали.
3) Параллелепипед (ширина и высота – 120, глубина 22) со скругленными углами (радиусом 79), находящийся на расстоянии 14 от того края детали, с которого начинается отверстие.
4) В параллелепипеде вырезаны 4 отверстия в форме цилиндров (диаметром 8), проходящие через всю глубину параллельно осевой линии, на расстоянии 12 от краев параллелепипеда.
Чтобы построить модель, нужно построить поверхность вращения, полученную из внешнего и внутреннего очертаний основной цилиндрической поверхности, параллелепипед, углы, которого скруглены цилиндром, отверстия в форме цилиндров.
Описание построения модели
1) Создадим поверхность вращения. Для этого строим вниз на расстояние 42 отрезок, от него вправо – отрезок длиной 90. В точке пересечения этих линий проводим операцию скругления дугой радиусом 15. На расстоянии 12 вправо от изначальной точки проводим ломаную вниз на расстояние 30, вправо – 78 (скругляем угол радиусом 5) и вниз -12. Полученную кривую вращаем относительно горизонтальной оси, проходящей через точку начала построений.
Для удобства меняем вид спереди на вид справа.
2) Далее строим параллелепипед размером 120*120*22. Создаём цилиндр диаметром 158 и длиной 30 (эта величина произвольная, но больше 22). Помещаем цилиндр в центр параллелепипеда таким образом, чтобы цилиндр прошёл насквозь. С помощью инструмента пересечение, получаем нужное изображение. Так как остаётся только та часть трёхмерной фигуры, принадлежащая обоим объектам. Строим ещё один подобный цилиндр, только с другим диаметром – 70 (эта величина может колебаться от 60 до 84). Также помещаем в центр. Проводим операцию вычитания цилиндра из параллелепипеда. Это центральное отверстие.
3) Третий цилиндр создаём с диаметром 8. Размещаем в одном из углов на расстоянии 12 от краёв параллелепипеда. Копируем и аналогичные действия проводим в трёх оставшихся углах. Вычитаем их из фигуры.
Получены две составляющие исходного трёхмерного объекта.
Накладываем их друг на друга таким образом, чтобы параллелепипед оказался на расстоянии 14 от левого края детали и ось цилиндра совпала с осью цилиндрического отверстия в параллелепипеде.
Свойства материала
Для получения готового изображения настраиваем внешний вид полученной детали. Цвет материала выбираем на вкладке «Свойства», «Перекрасить». Серо-голубой оттенок наиболее соответствует тому, как должна выглядеть деталь. Каркас оставляем чёрным. Настройки поверхности позволяют менять прозрачность, вид блика, зернистость и прочие параметры. Увеличим яркость блика, что приведет к восприятию того, что деталь металлическая.
Освещение и тонирование модели
BCAD позволяет настраивать параметры освещения, размещать точечные источники света. Настройки режима тонирования включают в себя также настройки освещения и цвета фона. В качестве фона выберем светло-розовый. Метод освещения: трассировка лучей. Источник света в центре передней грани. Тени только от направленных ламп. Размер изображения 320*240. Второй раз тонирование было выполнено с другими настройками: чёрный фон, источник света в левом верхнем углу на передней грани, размер:640*480.
Изображение тонированное видеокартой
Изображение тонированное средствами bCAD
Сравнительный анализ качества изображений
Главное различие между тонированием видеокартой и средствами bCAD заключается в том, что при тонировании средствами bCAD на полученном изображении присутствуют тени и зеркальное отражение от поверхности. Это изображение более реалистично, оно подходит для презентации внешнего вида объекта. Если чертёж нужен для того, чтобы изготовить деталь, то для этого удобнее использовать тонирование видеокартой.
Заключение
В процессе выполнения 3 части курсовой под названием «Основы векторной и растровой графики», были изучены некоторые возможности программы bCAD, основы построения компьютерных чертежей. Получены практические навыки по построению 2D изображений и 3D моделей, экспорту чертежей в другие форматы, преобразованию объектов векторной и 3D графики в растровые с последующим переносом растровых и векторных изображений в документ MS Word. Была проанализирована исходная деталь и проведены построения двухмерного изображения и трёхмерной модели этой детали.
