Газочувствительные датчики (сенсоры) (стр. 2 )

СГ(SGS) Х Х ХХ Х

Тип газочувствительного элемента		Тип держателя		Область применения		Тип корпуса
Обозначение	Описание технологии и конструкции		Обозначение	Описание материала и конструкции		Обозначение	Наименование детектируемых газов и паров		Обозначение	Описание материала и конструкции
1	Тонкопленочные элементы		1	Метало держатель Æ 12,75 мм ТО-8		10 - 19	Горючие газы		А	Металлический колпачок с сеткой взрывозащищенный
2	Толстопленочные элементы		2			20 - 29	Пары растворителей		В	Металлокерами-ческий колпачок
3	Тонкопленочный нагреватель, толстопленочный чувствительный слой		3			30-39	Пары топлива		С	Фторопластовый колпачок
4	Толстопленочный нагреватель, тонкопленочный чувствительный слой		4	Стеклопластиковый держатель,  8х12 мм		40-49	Токсичные газы		Д	Колпачок с фильтром
5	Толсто и тонкопленочные элементы на мембранной конструкции		5			50-59	Летучие сульфиды и ароматические амины		Е	Без колпачка
6	Чувствительный элемент на МОП структуре		6	Металлостеклянный герметичный держатель 2 РМГ -14Б4Ш1Е2		60-69	Газы - окислители
			7	Металлостеклянный герметичный держатель 2РМГ-18Б7Ш1Е2		70-79	Газы используемые в микроэлектронной технологии
			8	Металлостеклянный держатель ТО-5		80-89	''Кухонные'' газы
			9			90-99	Микроконцентрации ''криогенных '' газов
						00 -09	Чистый воздух

Глава 5. Конструкция корпусов

Модель	Модель
СГ21ХХ	СГ24ХХ
Тип чувствительного элемента	Тип чувствительного элемента
2	2
Тип корпуса	Тип корпуса
А 1	В

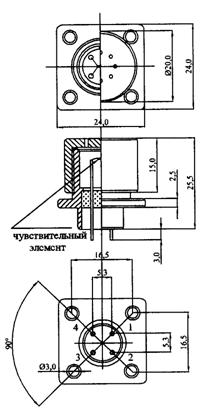

размеры	размеры
Соединение выводов	Соединение выводов
1 - 2 – электроды чувствительного элемента 3 - 4 – электроды Нагревателя	1 - 4 – электроды чувствительного элемента 3 - 2 – электроды нагревателя
Модель	Модель
СГ26ХХ	СГ21ХХ
Тип чувствительного элемента	Тип чувствительного элемента
2	2
Тип корпуса	Тип корпуса
С	Д
размеры	размеры
Соединение выводов	Соединение выводов
1 - 2 – электроды чувствительного элемента 3 - 4 – электроды нагревателя	1 - 2 – электроды чувствительного элемента 3 - 4 – электроды нагревателя

Глава 6. Основные схемы включения сенсора

Сенсор представляет собой два электро изолированных сопротивления расположенных на одном теплопроводящем основании. Нагреватель Rн имеет, по согласованию с заказчиком, сопротивление от 10 до 20 Ом, сопротивление чувствительного слоя Rг изменяется под действием анализируемого газа от десятков кОм до единиц МОм.

Рекомендуется для разогрева нагревателя сенсора использовать схему со стабилизацией его сопротивления (т. е. температуры сенсора). Нагреватель сенсора имеет ТКС около 0,285 % на градус. Схема должна быть настроена так, чтобы при окружающей температуре 200С в неподвижном воздухе к нагревателю было приложено напряжение, указанное в паспорте сенсора при непрерывном режиме работы или импульсное, согласно циклу работы.

Не рекомендуется использовать схему со стабилизацией тока, т. к. это может привести к выходу сенсора из строя за счет перегрева при превышении концентраций газа выше предельной из-за интенсивного термокаталитического процесса на поверхности чувствительного слоя.

.Rн - сопротивление нагревателя

Ri – измерительное сопротивление

Rг – сопротивление газочувствительного слоя

Vн – напряжение на нагревателе

Vi – напряжение выходного сигнала

Vc – напряжение в цепи газочувствительного слоя

Vн – напряжение на нагревателе

Рисунок 5 Схема электрическая принципиальная включения сенсора при постоянном режиме работы

Т1, Т2, Т3 – переключающие транзисторы

Rн - сопротивление нагревателя

Ri – измерительное сопротивление

R1 – R2 - сопротивления

Rг - сопротивление газочувствительного слоя

Vi – напряжение выходного сигнала

Vc – напряжение на сенсоре

Vн – напряжение на нагревателе

Рисунок 6. Схема электрическая принципиальная включения сенсора при импульсном режиме работы.

Глава 7. Характеристики газовой чувствительности сенсоров

Чувствительность к водороду
Чувствительность к метану
Чувствительность к окиси углерода
Чувствительность к аммиаку

Чувствительность к этанолу

Воспроизводимость сопротивления газочувствительного слоя сенсора метана в одной партии
Долговременная стабильность

Каталог подготовили: , ,
