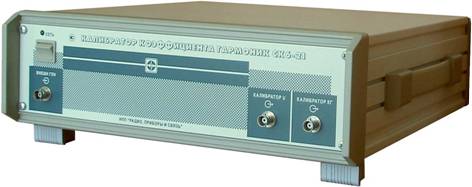

Калибратор коэффициента гармоник СК6-21

КАЛИБРАТОР КОЭФФИЦИЕНТА ГАРМОНИК СК6-21

Назначение

Калибратор предназначен для поверки и калибровки измерителей коэффициента гармоник и встроенных в них вольтметров среднеквадратических значений (СКЗ) напряжения.

По метрологическим характеристикам калибратор соответствует требованиям Государственной поверочной схемы ГОСТ 8.110-97, предъявляемым к эталонным (образцовым) средствам измерительной техники 1-го разряда для средств измерения коэффициента гармоник.

Калибратор напряжения переменного тока прибора может использоваться для поверки и калибровки вольтметров и милливольтметров переменного тока с высокоомным входом, измеряющих среднеквадратические значения напряжения.

Дополнительно прибор может использоваться для определения диапазона измеряемых частот и абсолютной погрешности измерения частоты встроенных в измерители КГ частотомеров.

Калибратор работает в программном режиме от персонального компьютера по интерфейсам RS-232, USB, а также в измерительных системах по интерфейсу RS-485.

Заменяет приборы СК6-10, К2С-57, СК6-19.

Особенности прибора

·  Высокая точность и широкие пределы измерений.

·  Комплексное решение задачи поверки и калибровки измерителей группы «С6».

·  Высокая производительность измерений.

·  Формирование сигналов 7-ми видов структур спектра с нормированным значением коэффициента гармоник.

·  Прикладные программы для автоматизированной поверки измерителей нелинейных искажений С6-7; С6-8; С6-11; С6-12; СК6-13 и перспективных моделей с оформлением протоколов поверки.

Технические характеристики

Характеристики калибратора КГ

·  Диапазон рабочих частот по первой гармонике: от 10 Гц до 200 кГц.

·  Режимы работы от внутреннего и внешнего генератора.

·  Фиксированные частоты в режиме работы от внутреннего генератора: 10 Гц; 20 Гц;
200 Гц; 1 кГц; 10 кГц; 20 кГц; 100 кГц и 200 кГц (на частотах выше 20 Гц имеется перестройка фиксированных частот выше и ниже номинальных значений).

·  Пределы устанавливаемых значений КГ:

¾  от 0,003 до 100 % в диапазоне частот от 10 Гц до 20 кГц;

¾  от 0,01 до 100% в диапазоне частот свыше 20 кГц.

·  Минимальная дискретность установки КГ – 0,001%.

·  Предел допускаемой абсолютной погрешности воспроизведения КГ

Частота первой гармоники	Предел допускаемой абсолютной погрешности, %
10 Гц; 20 Гц	±(0,015КГ + 0,001)
200 Гц; 1 кГц; 10 кГц; 20 кГц	±(0,01КГ + 0,001)
100 кГц; 200 кГц	±(0,015КГ + 0,003)

где KГ - воспроизводимое значение коэффициента гармоник в процентах.

·  Значения напряжения первой гармоники: 0,4; 0,8 и 1,6 В.

Характеристики калибратора напряжения

·  Диапазон частот от 10 Гц до 1000 кГц.

·  Фиксированные частоты в режиме работы от внутреннего генератора: 10 Гц; 20 Гц;
40 Гц; 200 Гц; 400 Гц; 1 кГц; 2 кГц; 10 кГц; 20 кГц; 40 кГц; 100 кГц; 200 кГц; 400 кГц; 600 кГц; 800 кГц и 1000 кГц.

·  Пределы устанавливаемых значений напряжения от 0,1 мВ до 10 В.

·  Минимальная дискретность установки напряжения – 0,1%.

·  Предел допускаемой абсолютной погрешности воспроизведения напряжения:

±(0,007UК + 10 мкВ) в диапазоне от 20 Гц до 200 кГц;

±(0,01UК + 10 мкВ) в диапазоне от 10 Гц до 20 Гц и свыше 200 кГц до 1000 кГц.

Прочие характеристики

·  Погрешность измерения частоты встроенным частотомером ±(5·10-4F+0,03) Гц.

·  Устойчивость и прочность к воздействию климатических и механических факторов – группа 2 ГОСТ 22261 с диапазоном рабочих температур от 10 до 35 оС.

·  Питание – сеть (220±22) В, (50±0,5) Гц.

·  Мощность, потребляемая от сети переменного тока не более 40 ВА.

·  Масса – 6 кг.

·  Габаритные размеры – 360 х 120 х 386 мм.
