Значения габаритных и присоединительных размеров мотор-редукторов 5МЦКЦ-ES – в каталоге на сайте www. *****


Примечание: типоразмер редуктора и мотор-редуктора определяется по диаметру тихоходного вала

Табл. 2. Диапазоны технических характеристик редукторов 5ЦКЦ-ES

Типоразмер

Ir

Т2 , Н-м

P1, кВт

БЦКЦ-ЗОЕБ

6,1-158,14

112-284

0,21-2,9

5I4KI4-35ES

6,07-153,78

263-858

0,81-6,8

5I4KI4-40ES

6,07-153,78

292-953

0,9-7,5

5I4KI4-45ES

6,22-209,22

1-11

5I4KI4-50ES

6,22-209,22

1,1-12

5I4KI4-55ES

6,48-172,79

2,2-23

5I4KI4-60ES

6,48-172,79

2,5-25

5ЦКЦ-65ЕЭ

6,36-174,82

3,8-34

5I4KI4-70ES

6,36-174,82

4,2-37

5I4KI4-80ES

6,33-142,39

7,9-67

5I4KI4-90ES

6,33-142,39

8,8-74

31,5, потребителю пришлось бы применить уже трехступенчатый редуктор КЦ2-750 – значительно более крупный и более дорогой, чем наш редуктор 5ЦКЦ-90ES.

Табл. 3. Диапазоны технических характеристик мотор-редукторов 5МЦКЦ-ES

Типоразмер

n2 мин-1

Т2 , Н-м

P1, кВт

5MLJ, KI4-30ES

5,6-225

5^113

0,092-4

5MUKU-35ES

4,5-230

44-1361

0,092-4

5MUKI4-40ES

4,5-230

44-1361

0,092-4

5MUKI4-45ES

3,3-227

88-2433

0,25-9,2

5MUKI4-50ES

3,3-227

88-2433

0,25-9,2

5MHKIT-55ES

4-225

0,37-22

бМЦКЦ-бОЕБ

4-225

0,37-22

5MI4KI4-65ES

4-228

1,1-30

5МЦКЦ-70ЕБ

4-228

1,1-30

5M14KI4-80ES

5,1-230

5,5-45

5MI4KI4-90ES

5,1-230

5,5^15

В приведенных здесь табл. 2, 3 указаны диапазоны основных тех­нических характеристик редукто­ров 5ЦКЦ-ES и мотор-редукторов 5МЦКЦ-ES.


Р

едукторы (мотор-редукторы) 5ЦКЦ-ES (5МЦКЦ-ES) всех ти­поразмеров изготавливаются в четырех исполнениях по способу монтажа:

•  на лапах;

•  на фланце;

•  с реактивной штангой;

•  с реактивным кронштейном.

Они могут одинаково эффек­тивно работать в шести различ­ных положениях в пространстве, с креплением к горизонтальным и вертикальным установочным поверхностям (рис. 6). Одним из преимуществ конструкции явля­ется наличие крепежных отвер­стий на трех плоскостях корпуса редуктора. Это обеспечивает воз­можность крепить его к полу или потолку, входным валом вверх или вниз. Реактивные штанги мо­гут устанавливаться на любой из выходов редуктора (мотор-ре­дуктора) под различными углами

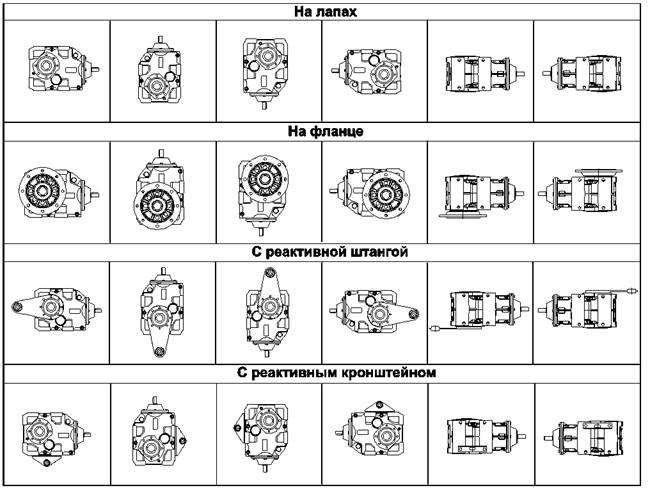

Рис. 6. Варианты конструктивных исполнений редукторов 5ЦКЦ-ES и их рабочих положений в пространстве


Конструктивно-функциональные

и эксплуатационные преимущества редукторов

5ЦКЦ-ES и мотор-редукторов 5МЦКЦ-ES:

в плоскости, перпендикулярной к оси выходного вала.

Для смазывания механизма ре­дуктора могут применяться син­тетические и минеральные масла отечественного и зарубежного производства, а также полужид­кая смазка типа «Трансол». Способ смазывания – картерный, непро­точный. Подшипники и зубчатые передачи, в зависимости от поло­жения редуктора в пространстве, смазываются масляным туманом (разбрызгиванием) или погруже­нием в масляную ванну. Как и все редукторы серии ES, они могут быть заправлены смазочным мате­риалом, рекомендованным между­народными стандартами USDA-H1 и USDA-H2 для использования в пищевой и фармацевтической про­мышленности, что существенно расширяет сферу их применения.

В

ывод из всего сказанного таков: у российских потре­бителей редукторов (мотор-ре­дукторов) появилась прекрасная возможность оснащать приво­ды своего оборудования и вы­пускаемой продукции новыми компактными, недорогими и конкурентоспособными редук-

О скрещивающиеся оси валов;

О цилиндрические и конические выходные валы;

О компактность;

О высокий кпд;

О высокие удельные передаваемые мощность и момент;

О устойчивость к переменным нагрузкам и частым пускам;

О низкий уровень шума;

торами (мотор-редукторами) ев­ропейского уровня качества типа 5ЦКЦ-ES (5МЦКЦ-ES) не только вместо технически устаревших российских типовых редукторов, но и вместо редукторов зару­бежных фирм. Специалисты НТЦ «Редуктор» всегда готовы помочь в выборе цилиндро-коническо-

О устойчивость к высоким радиальным нагрузкам на выходном валу;

О увеличенная эксплуатационная долговечность;

О возможность крепления к потолку, стенам или полу в требуемом рабочем положении;

О возможность крепления к полу или потолку входным валом вверх или вниз;

О возможность использования в навесном и насадном вариантах исполнения.

цилиндрических редукторов и мотор-редукторов серии ES как для вновь изготавливаемого, так и для модернизируемого обору­дования.

На сайте www. ***** размещена более подробная ин­формация о редукторах (мотор-редукторах) 5ЦКЦ-ES (5МЦКЦ-ES).
