ПРИТОЧНЫЕ ШУМОЗАЩИТНЫЕ
ОКОННЫЕ И СТЕНОВЫЕ
ВЕНТИЛЯЦИОННЫЕ КЛАПАНЫ.
Общие технические условия.
DIN 1946 – 6:2009-05
(NEQ)
Издание официальное
Москва
Стандартинформ
2011
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 01.01.01 г. «О техническом регулировании», а правила применения национальных стандартов Российской Федерации – ГОСТ Р 1.0 – 2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Учреждением «Научно-исследовательский институт строительной физики» Российской академии архитектуры и строительных наук, Представительством АО «Аэрэко» в РФ и Производственной компанией «Аир-Бокс»(Air-Box)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального
агентства по техническому регулированию и метрологии от ___ №___
4 ВВЕДЕН ВПЕРВЫЕ
5 Настоящий стандарт разработан с учетом основных положений немецкого стандарта DIN 1946-6:2009-05 «Вентиляция и кондиционирование воздуха – Часть 6: Установки вентиляционные для жилых помещений – Основные требования, требования к измерению, рабочим характеристикам и маркирования, поставке/приемке (сертификации) и техническому уходу» (Ventilation and air conditioning – Part 6: Ventilation for residential buildings – General requirements, requirements for measuring, performance and labeling, delivery/acceptance (certification) and maintenance).
Наименование настоящего стандарта изменено по отношению к наименованию немецкого стандарта для приведения в соответствие с ГОСТ Р 1.5 – 2004 (подраздел 3.5)
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок – в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2011
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
Содержание
1. Область применения………………………………….
2. Нормативные ссылки…………………………………..
3. Термины и определения……………………………….
4. Классификация и условные обозначения…………………
4.1. Признаки классификации……………
4.2. Классификация по месту установки ПВШК……
4.3. Классификация ПВШК по используемым материалам….
4.4. Классификация ПВШК по производительности….
4.5. Классификация ПВШК по звукоизоляции….
4.6. Классификация ПВШК по виду управления….
4.7. Условные обозначения и маркировка ПВШК….
5. Технические требования к ПВШК….…..
5.1 Общие требования к конструкции……
5.2 Основные характеристики ПВШК……
5.3 Требования к материалам, из которых изготавливаются ПВШК…
5.4 Уровень заводской готовности и комплектность…
6. Правила приемки
7. Методы контроля
8. Упаковка, транспортирование и хранение
9. Общие требования к монтажу и эксплуатации
10. Гарантии изготовителя
Приложение А (справочное) Сведения о разработчиках стандарта
Библиография
Введение
Настоящий стандарт распространяется на приточные шумозащитные вентиляционные клапаны (ПШВК), монтируемые в оконный блок, окно, фасадное остекление или наружную стену, для зданий и сооружений различного назначения.
Настоящий стандарт не распространяется на приточные устройства с элементами механического побуждения движения воздуха, в том числе, с теплообменниками для утилизации тепла удаляемого воздуха, а также на системы проветривания помещений, организованные с применением каналов внутри оконных профилей, используемых в качестве вентиляционных и не оборудованных элементами управления расходом воздуха.
Требования настоящего стандарта предназначены для применения организациями независимо от формы собственности.
Настоящий стандарт может быть применен для сертификации изделий.
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИТОЧНЫЕ ШУМОЗАЩИТНЫЕ ОКОННЫЕ И СТЕНОВЫЕ
ВЕНТИЛЯЦИОННЫЕ КЛАПАНЫ
Общие технические условия
Window and Wall Ventilation Acoustic Valve. General Technical Requirements
Дата введения
1. Область применения
Настоящий стандарт предназначен для применения при промышленном выпуске ПШВК и их размещения в наружных ограждающих конструкциях и в светопрозрачных ограждающих конструкциях общестроительного назначения, изготовленных с применением различных материалов, и может быть использован при проектировании зданий в целом.
Настоящий стандарт устанавливает классификацию ПШВК по их производительности, местоположению и способах регулирования для обеспечения нормативных требований по воздухообмену в помещениях различного назначения.
Требования настоящего стандарта распространяются на ПШВК, установленные в оконных блоках, остекленных дверях и наружных ограждающих конструкциях таким образом, что в рабочем положении они обеспечивают нормативный воздухообмен в помещениях и поступление свежего воздуха в зоны помещений, где требуется обеспечение комфортных условий для жителей.
Требования настоящего стандарта применяют к следующим основным типам ПШВК:
- ПШВК, установленные в наружных ограждающих конструкциях;
- ПШВК, установленные в оконный профиль (створочный, рамный, импостный, доборный);
- ПШВК, установленные в монтажный шов между стеной и оконным блоком;
- ПШВК, установленные между двумя профилями или между профилем и стеклопакетом;
- ПШВК, установленные фальц створки оконного блока.
Издание официальное
Настоящий стандарт не распространяется на приточные устройства с элементами механического побуждения движения воздуха, в том числе, с теплообменниками для утилизации тепла удаляемого воздуха, а также на системы проветривания помещений, организованные с применением каналов внутри оконных профилей, используемых в качестве вентиляционных, не оборудованных элементами управления расходом воздуха и системами регулярной очистки.
Требования настоящего стандарта предназначены для применения организациями независимо от формы собственности.
Настоящий стандарт может быть использован для сертификации изделий.
2. Нормативные ссылки
ГОСТ Блоки оконные. Общие технические условия.
ГОСТ Блоки оконные деревянные со стеклопакетами. Технические условия.
ГОСТ 26Здания и сооружения. Методы определения сопротивления теплопередачи ограждающих конструкций.
ГОСТ 26602.1-99 БЛОКИ ОКОННЫЕ И ДВЕРНЫЕ. Методы определения сопротивления теплопередаче.
ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо - и водопроницаемости.
ГОСТ 26602.3-99 Блоки оконные и дверные. Методы определения звукоизоляции.
ГОСТ 26602.4-99 Оконные и дверные блоки. Метод определения общего коэффициента пропускания света.
ГОСТ Здания жилые и общественные. Параметры микроклимата в помещениях.
ГОСТ Блоки оконные из поливинилхлоридных профилей.
ГОСТ 31Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях
ГОСТ Фильтры очистки воздуха. Классификация. Маркировка.
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1 Вентиляция - обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимых метеорологических условий и чистоты воздуха в обслуживаемой или рабочей зоне при средней обеспеченности 400 ч/г - при круглосуточной работе и 300 ч/г - при односменной работе в дневное время.
3.2 Верхняя зона помещения - зона помещения, расположенная выше обслуживаемой или рабочей зоны.
3.2 Вредные вещества - вещества, для которых органами санэпидемнадзора установлена предельно допустимая концентрация (ПДК) вредного вещества.
3.3 Обслуживаемая зона - пространство в помещении высотой 2 м от уровня пола с постоянным пребыванием людей и высотой 1,5м от уровня пола для людей сидящих.
3.4 Естественная вентиляции – вентиляция, которая осуществляется без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие естественных факторов — разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления.
3.5 Инфильтрация - перемещение воздуха через материал и неплотности ограждающих конструкций вследствие ветрового и теплового напоров, формируемых разностью температур и перепадом давления воздуха снаружи и внутри помещений.
3.6 Воздухопроницаемость ограждающей конструкции – свойство ограждающей конструкции пропускать воздух под действием разности давлений на наружной и внутренней поверхностях, численно выраженное массовым потоком воздуха через единицу площади поверхности ограждающей конструкции в единицу времени при постоянной разности давлений воздуха на ее поверхностях.
3.7 Коэффициент воздухопроницаемости ограждающей конструкции – воздухопроницаемость ограждающей конструкции, приходящаяся на один Паскаль разности давлений на ее поверхностях.
3.8 Сопротивление воздухопроницанию ограждающей конструкции – величина, обратная коэффициенту воздухопроницаемости ограждающей конструкции.
3.9 Относительная влажность воздуха – отношение парциального давления водяного пара, содержащегося в воздухе при данной температуре, к давлению насыщенного водяного пара при той же температуре.
3.10 Оконный вентиляционный клапан – вентиляционное устройство без механического вентилятора, интегрированное в окно или непосредственно связанное с окном.
3.11 Стеновой вентиляционный клапан – вентиляционное устройство без механического вентилятора, монтирующееся в толщу внешней стены.
4. Классификация и условные обозначения
4.1 Признаки классификации:
- место установки;
- материал изготовления;
- расход воздуха;
- обеспечиваемый уровень звукоизоляции;
- тип управления.
4.2 Классификация по месту установки ПВШК:
- установка в наружной ограждающей конструкции;
- установка в оконный профиль (створочный, рамный, импостной, доборный);
- установка в монтажный шов между стеной и оконным блоком;
- установка между двумя профилями или между профилем и стеклопакетом;
- установка в фальц створки оконного блока.
Схематически варианты установки ПШК показаны на рис. 4.1 – 4.9 /8,9,10/.

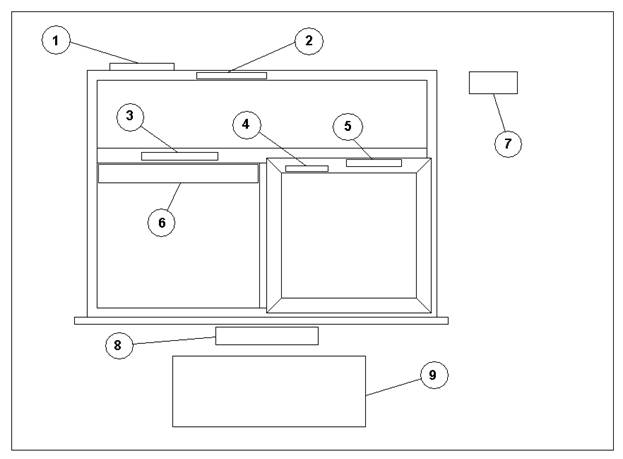

Рисунок 4.1. Возможные места установки ПШВК в оконный блок и в ограждающую конструкцию.
1 - примыкание рама-стена (монтажный шов);
2 – профиль рамы;
3 - профиль импоста;
4 - профиль створки;
5 – притвор створка – импост/рама;
6 - примыкание профиль-стеклопакет;
7 – стена;
8 – стена под подоконником
9 – отопительный прибор

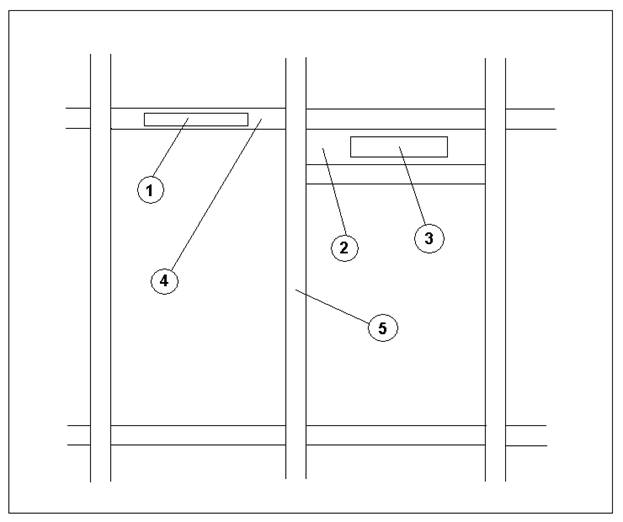

Рисунок 4.2. Возможные места установки ПШВК в фасадную конструкцию типа «ригель-стойка».
1 – ПШВК;
2 – сэндвич-панель;
3 – ПШВК;
4 – ригель;
5 – стойка.
Рисунок 4.3. Организация вентиляционного канала через наплавы створки, рамы (импоста) и фальц.
Рисунок 4.4. Организация поступления воздуха через ПШВК в примыкании стеклопакет-профиль.
Рисунок 4.5. Организация вентиляционного канала через профиль створки.
Рисунок 4.6. Организация вентиляционного канала через профиль рамы. Аналогично может быть использован профиль импоста.
Рисунок 4.7. Организация поступления воздуха через ПШВК в примыкании профиль - стена.
Рисунок 4.8. Организация поступления воздуха через фальц.

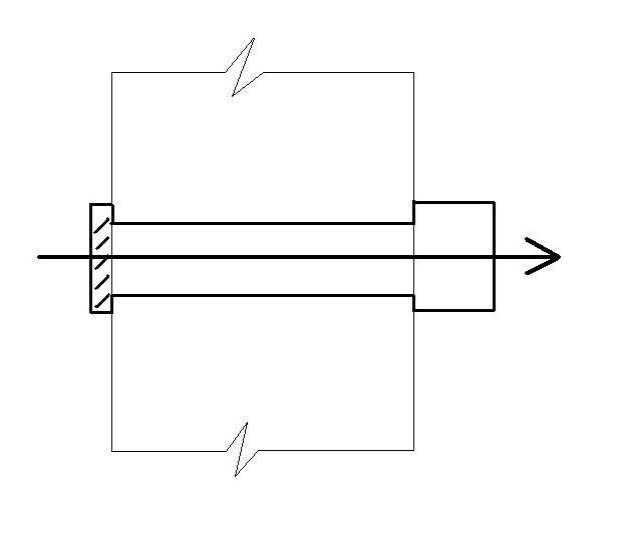

Рис. 4.9. Организация поступления воздуха через ПШВУ в наружной ограждающей конструкции.
4.3 Классификация ПШВК по материалам изготовления
ПШВК классифицируются по материалам изготовления:
- пластмассы (ПВХ, ABS, ПС, другие);
- металлы (сталь, алюминий, другие);
- древесина;
- другие материалы и их комбинации.
4.4 Классификация ПШВК по производительности
ПШВК классифицируются по величине пропускания воздуха (куб. м/ час) при перепаде давления в 10 Па в полностью открытом и закрытом положении (или режиме минимального притока воздуха) в соответствии с ГОСТ 26602.2 и /5/.
4.5 Классификация ПШВК по звукоизоляции
ПШВК классифицируются по величине звукоизоляции в соответствии с ГОСТ 26602.3 «Блоки оконные и дверные. Методы определения звукоизоляции». При этом должна быть определена звукоизоляция окна в режиме проветривания (окно закрыто, ПШВК полностью открыт). Уровень звукоизоляции также может быть определен согласно требованиям /6/.
4.6 Классификация ПШВК по виду управления
По виду управления ПШВК классифицируются:
- без управления (с фиксированным проходным сечением);
- с ручным управлением;
- с автоматическим управлением:
- по величине перепада давлений;
- по уровню относительной влажности внутреннего воздуха (гигрорегулирование);
- по концентрации углекислого газа в помещении;
- по температуре внешнего воздуха;
- другой тип управления.
ПШВК может иметь одновременно несколько видов управления.
4.7 Условные обозначения и маркировка ПШВК.
Первый символ маркировки (место установки ПВШК):
«О» - клапан, установленный в оконную конструкцию;
«С» - клапан, установленный в наружную ограждающую конструкцию;
«Ш» - клапан, установленный в монтажный шов.
Второй символ маркировки (производительность ПВШК):
Минимальный и максимальный расход воздуха ПШВК при перепаде давлений 10Па.
Третий символ маркировки (тип управления):
«О» - без управления, фиксированное проходное сечение;
«Р» - с ручным управлением;
«Д» - автоматическое управление по перепаду давления;
«Г» - автоматическое управление по относительной по влажности внутреннего воздуха;
«У» - автоматическое управление по концентрации углекислого газа в помещении;
«Т» - автоматическое управление по температуре внешнего воздуха.
Четвертый символ маркировки (дополнительные опции):
«Н» - наличие защиты от насекомых;
«Ф» - наличие специального фильтра для очистки воздуха.
Примеры маркировки:
О(5-35)ГН – оконный приточный клапан с автоматическим регулированием по относительной влажности воздуха в помещении, производительность от 5 до 35 куб. м./час при перепаде 10 Па с защитой от насекомых.
С(2-40)РТФ – стеновой приточный клапан с фильтром для очистки воздуха и автоматическим управлением по внешней температуре с дополнительной возможностью ручного регулирования производительностью от 2 до 40 куб. м./час при перепаде давлений 10 Па.
Каждое изделие (упаковка изделий) должно маркироваться водостойкой краской или этикеткой с указанием марки изделия, даты его изготовления и (или) номера заказа, знака (штампа), подтверждающего приемку изделия техническим контролем. Изделия маркируются на нелицевой их поверхности.
5. Технические требования к ПШВК
5.1 Общие требования к конструкции
5.1.1 ПШВК должны соответствовать требованиям настоящего стандарта, стандартов на конкретные виды изделий и изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.
5.1.2 ПШВК должны обеспечивать возможность обслуживания силами самих пользователей согласно прилагаемому руководству по обслуживанию.
5.1.3 Наружные части ПШВК должны быть изготовлены из атмосферостойких материалов.
5.1.4 Изделия должны быть безопасны в эксплуатации и обслуживании. Требования к безопасности изделий устанавливают в проектной документации на изделия.
5.1.5 ПШВК должны иметь документы о санитарно-гигиенической безопасности, предусмотренные действующим законодательством и оформленные в установленном порядке.
5.2 Основные характеристики ПШВК
5.2.1. Расход воздуха.
Максимальный расход воздуха через ПШВК определяется в полностью открытом положении при перепаде давлений 10 Па.
Испытания ПШВК необходимо проводить согласно ГОСТ 26602.2, ГОСТ 31167. ПШВК, предназначенные для установки в светопрозрачные конструкции, должны испытываться совместно с ними.
Расход воздуха через ПШВК с автоматическим управлением по относительной влажности воздуха должен определяться в диапазоне величин относительной влажности воздуха от 20 до 80% и температуре +20 (+/- 1 градус) градусов Цельсия в климатической камере в соответствии с ГОСТ 26602.2 и ГОСТ 31167.
Расход воздуха через ПШВК с автоматическим управлением по уровню концентрации углекислого газа должен определяться при 500ppm, 1000ppm и 2000ppm в соответствии с /5, 7/.
Расход воздуха через ПШВК с автоматическим управлением по температуре наружного воздуха должен определяться при внутренней температуре +20 градусов Цельсия и внешней температуре в диапазоне от 0 до -30 градусов Цельсия в соответствии с /5, 7/ .
Расход воздуха через ПШВК с автоматическим управлением по перепаду давлений воздуха должен определяться в диапазоне от 0 до 100 Па в соответствии с /5, 7/.
В случае, если расход воздуха через ПШВК, определяется шириной или высотой оконного блока, то он должен быть оценен с использованием ПШВК длиной 1 м.
Дополнительные элементы оконных ПШВК могут быть оценены без испытания оконного блока.
Для ПШВК без управления производителем должны быть заявлены коэффициенты K и n согласно формуле (1) для определения расхода воздуха.
Q = K S ∆P(n) , (1)
где:
Q – расход воздуха, куб. м/час;
K – аэродинамический коэффициент;
S – проходное сечение ПШВК, кв. м;
n – степенной показатель;
∆P – перепад давлений, Па
5.2.2 Воздухопроницаемость ПШВК
ПШВК должны быть дополнительно проверены на воздухопроницаемость в полностью закрытом положении (или режиме минимального притока воздуха) в составе оконного блока или ограждающей конструкции в соответствии с ГОСТ 26602.2 и ГОСТ 31167.
5.2.3 Изоляция воздушного шума
5.2.3.1 ПВШК в составе оконного блока
В случае, когда ПШВК является неотъемлемой частью окна, они должны проверяться согласно ГОСТ 26602.3 в двух положениях - в открытом положении (режим вентилирования) и в закрытом положении (или режиме минимального притока воздуха) в камере статического давления, т. е. без разницы давления между испытательными камерами.
ПШВК с автоматическим регулированием должны быть проверены на изоляцию воздушного шума в открытом положении при максимальной величине расхода воздуха.
Проходное сечение ПШВК с автоматическим управлением (например, управляемых по перепаду давления или уровню относительной влажности) устанавливается принудительно механическим способом или вручную, если не предусмотрено иное.
В этом случае для ПШВК заявляется величина звукоизоляции воздушного шума транспортного потока Rа транс. в дБА.
5.2.3.2 ПВШК, конструктивно не связанные с оконными блоками
Подобный тип ПВШК при определении изоляции воздушного шума может быть проверен как в составе ограждающей конструкции, так и независимо от нее.
Приведенная разность уровней звукового давления должна быть проверена согласно методике /6/. Для оконных ПШВК толщина стенки, в которой он монтируется, должна составлять не менее 60мм. Образец должен проверяться в двух положениях - в открытом (положение вентиляции) и в закрытом(или режиме минимального притока воздуха). При необходимости, проходное сечение ПШВК с автоматическим управлением (например, управляемых по перепаду давления или уровню относительной влажности) может быть установлено принудительно механическим способом или вручную, если не предусмотрено иное.
В этом случае для ПШВК заявляется приведенная разность уровней звукового давления Dn, e,w (C;Ctr) в дБ.
5.2.4 Фильтры для очистки воздуха и контроля за проникновением насекомых
Рекомендуется оборудовать все оконные и стеновые ПШВК специальными фильтрами для максимально возможной защиты от проникновения в помещения насекомых и посторонних предметов. При использовании воздушных фильтров, они должны классифицироваться согласно ГОСТ Р 51251.
5.2.5 Исключение возникновения конденсата в ПШВК
В случае, если есть риск появления конденсата в оконных и стеновых ПШВК следует использовать влагостойкие материалы и должен быть предусмотрен отвод влаги наружу.
5.2.6 Управление и регулирование ПШВК
Оконные и стеновые ПШВК должны быть закрывающимися и легко управляемыми. Это требование не относится к ПШВК с автоматическим регулированием, которые регулируются в зависимости от внутренних и наружных переменных условий.
Параметры, относительно которых может регулироваться расход воздуха:
- относительная влажность внутреннего воздуха;
- перепад давлений снаружи и внутри помещения;
- концентрация углекислого газа внутри помещения;
- температура наружного воздуха;
- газовый состав внутреннего воздуха;
- ИК - излучение от жителей/людей (датчики присутствия).
Изготовитель ПШВК обязан предоставить информацию о типе регулирования, например:
- ручное управление, закрывающийся;
- ручное управление, с гарантированным минимальным притоком;
- регулирование по относительной влажности внутреннего воздуха;
- регулирование по перепаду давления;
- другие типы регулирования.
5.2.7 Теплотехнические характеристики ПШВК
Сопротивление теплопередаче оконных и стеновых ПШВУ определяется в составе ограждающих конструкций или оконных блоков в соответствии с ГОСТ 26602.1 и ГОСТ 26254. В связи с незначительными размерами ПШВК их теплотехнические характеристики практически не влияют на приведенное сопротивление теплопередаче ограждающих конструкций и оконных блоков.
5.3 Требования к материалам, из которых изготавливаются ПШВК
5.3.1 Материалы и комплектующие детали, применяемые для изготовления ПШВК, должны соответствовать требованиям стандартов, технических условий, технических свидетельств, утвержденных в установленном порядке, а также удовлетворять требованиям контрактов (договоров) на изготовление и поставку ПВШК.
5.3.2 Материалы и комплектующие детали, применяемые для изготовления ПШВК, должны быть стойкими к климатическим воздействиям.
5.4 Уровень заводской готовности и комплектность
5.4.1 ПШВК должны иметь полную заводскую готовность.
5.4.2 В случае поставки изделий неполной заводской готовности, ответственность за качество готовых изделий устанавливается в договоре на поставку.
5.4.3 Комплектация изделий при их поставке потребителю должна соответствовать требованиям, установленным в договоре поставки. В комплект поставки должны входить документ о качестве (экспертное заключение/паспорт) и инструкция (руководство) по эксплуатации и обслуживанию изделий.
Поставка сборно-разборных изделий должна сопровождаться инструкцией по их сборке.
5.4.4 По требованию потребителя изготовитель должен предоставить типовую инструкцию по монтажу изделий.
6. Правила приемки
ПШВК должны быть приняты службой технического контроля предприятия-изготовителя на соответствие требованиям настоящего стандарта, стандартов на конкретные виды изделий, а также требованиям, определенным в договоре на изготовление (поставку) изделий.
7. Методы контроля
7.1 Методы испытаний при входном контроле качества материалов и комплектующих деталей устанавливаются в технической документации предприятия-изготовителя, исходя из требований нормативной документации на эти материалы и детали.
7.2 Методы испытаний при проведении производственного операционного контроля устанавливают в технологической документации (регламенте контроля качества).
7.3 Методы контроля качества изделий при приемочном контроле и контрольных приемосдаточных испытаниях устанавливают в стандартах на конкретные виды изделий.
7.4 Воздухопроницаемость определяют в соответствии с ГОСТ 26602.2, ГОСТ 31167 и /5, 7/.
7.5 Звукоизоляционные характеристики определяют в соответствии с ГОСТ 26602.3 и /6/.
8. Упаковка, транспортирование и хранение
8.1 Упаковка изделий должна обеспечивать их сохранность при хранении, погрузочно-разгрузочных работах и транспортировании.
8.2 Хранение изделий должно осуществляться при температуре не ниже 10 С (+/- 1 С) и относительной влажности воздуха в помещении не выше 60 (+/- 5)%.
8.3 Изделия транспортируются всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
8.4 При хранении и транспортировании изделий должна быть обеспечена их защита от механических повреждений, воздействия атмосферных осадков и прямых солнечных лучей.
9. Общие требования к монтажу и эксплуатации
9.1 Требования к количеству ПШВК, их расположению по помещениям, схемы монтажа в стене или в окне устанавливаются в проектной документации.
9.2 Монтаж ПШВК должны осуществлять специализированные строительные или оконные фирмы. Окончание монтажных работ должно подтверждаться актом сдачи-приемки, оформленном в установленном порядке.
9.3 По требованию потребителя изготовитель ПШВК должен предоставить Типовую инструкцию по их монтажу, содержащую:
- чертежи (схемы) монтажных узлов;
- перечень применяемых при монтаже изделий и материалов (с указанием сведений об их совместимости) и температурных режимов их применения;
- последовательность технологических операций по монтажу ПШВК.
9.4 При проектировании и исполнении монтажных узлов ПШВК должны выполняться следующие условия:
- оконные ПШВК должны располагаться в верхней части окна, струя приточного воздуха не должна создавать сквозняков в зоне нахождения людей. Рекомендуемая высота установки ПШВК – не менее 2,0 м от уровня пола;
- стеновые ПШВК должны располагаться на высоте не менее 2,0 м от уровня пола. Приточный воздух должен подаваться вдоль стены вверх или вдоль стены горизонтально. Следует избегать подачи приточного воздуха вниз;
- при установке ПШВК под подоконником необходимо обеспечить эффективное перемешивание приточного воздуха с нагретым воздухом от приборов отопления;
- герметизация монтажных зазоров между ПШВК и стеной (окном) снаружи должна быть плотной, герметичной в соответствии с климатическими нагрузками;
- при монтаже ПШВК в стену необходимо предусмотреть теплоизоляцию между воздушным каналом и наружной ограждающей конструкцией;
- материалы, применяемые при монтажных работах, должны обеспечивать герметичность, надежность, стойкость к атмосферным воздействиям, долговечность, а также иметь санитарно - гигиенические заключения о возможности их применения в строительстве;
- правила эксплуатации ПШВК устанавливаются в Инструкции по эксплуатации и обслуживанию изделий, утверждаемой руководителем предприятия-изготовителя;
- Инструкция по эксплуатации и обслуживанию ПШВК должна включать в себя правила ухода за изделиями, устанавливать требования к области их применения, безопасной эксплуатации и периодической очистке.
9.5 ПШВК рекомендуется использовать в помещениях:
- с допустимыми нормами температуры внутреннего воздуха в помещениях в холодный период года в соответствии с ГОСТ 30494;
- при обязательном условии постоянного функционирования естественной или механической вытяжки;
- при обеспечении перетока между помещениями, где установлены ПШВК, и помещениями, где оборудованы вытяжные каналы.
9.6 При обустройстве наружных приемных устройств ПШВК необходимо учитывать требования п.7.3.2 /4/.
10. Гарантии изготовителя
10.1 Изготовитель гарантирует соответствие ПШВК требованиям настоящего стандарта при соблюдении требований упаковки, транспортирования, хранения, эксплуатации и монтажа, установленым настоящим стандартом, а также области их применения согласно действующим нормативным документам.
10.2 Гарантийный срок хранения изделий – не менее одного года со дня отгрузки изделия изготовителем.
10.3 Гарантийный срок службы (эксплуатации) ПШВК устанавливается в технической документации на изделия, но не менее 2 лет со дня отгрузки изделий изготовителем.
10.4 Потребитель вправе требовать от поставщика заключения договора на гарантийное обслуживание изделий.
____________________________________________________________________________
УДК ОКС Ж
Ключевые слова: воздухопроницаемость, оконные вентиляционные клапаны, стеновые вентиляционные клапаны, требуемый воздухообмен, звукоизоляция.
___________________________________________________________________________
Сведения о разработчиках стандарта
Настоящий стандарт разработан группой исполнителей в составе:
Директор НИИСФ РААСН | |
Заведующий лабораторией НИИСФ РААСН | |
Ведущий специалист по техническим вопросам и технике Представительства АО «АЭРЭКО» в РФ | |
Главный инженер ПК «Аир-Бокс»(Air-Box) | |
Эксперт : Заместитель начальника отдела нормирования и стандартизации в строительстве |
(приложение В).
Библиография
1. СНиП Здания жилые многоквартирные.
2. СНиП Тепловая защита зданий.
3. СНиП Защита от шума.
4. СНиП Отопление, вентиляция и кондиционирование
5. DIN EN 13141-1 – 2004 – Ventilation for buildings - Performance testing of components/products for residential ventilation - Part 1: Externally and internally mounted air transfer devices; German version EN 13141-1:2004
6. DIN ЕN ISO 10140 1–5 2010 Acoustics. Measurements of sound insolation of building elements
Part 1: Application rules for specific products.
Part 2: Measurement of airborne sound insulation.
Part 3: Measurement of impact sound insulation.
Part 4: Measurement procedures and requirements.
Part 5: Requirements for test facilities and equipment.
7. U. Sieberath, Ch. Niemoeller “Kommentar zur DIN EN 14351 ‘Fenster und Turen”, Fraunhofer IRB Verlag, 2010
8. ift Rosenheim Final Report on Research Project
“Recommendation for use of window ventilation devices”, 2010
9. ift Rosenheim Guideline LU-02/1
“Ventilation systems for windows – Part 1: Performance characteristics”, 2007
10. . ift Rosenheim Final Report on Research Project
“Ventilation in residential buildings”, 1982
