СОДЕРЖАНИЕ
НАЗНАЧЕНИЕ
Полевое пуско-зарядное устройство ППЗУ-4К, со встроенными:
- 4-х канальным зарядно-разрядным устройством,
- 2-мя накопителями емкости до 400 А/ч,
- бензиновым (дизельным) двигателем внутреннего сгорания
- устройством заряда накопителей
разработано для воинских частей и соединений МО РФ, ВВ МВД РФ, МЧС, ФСБ и. т.д., и предназначено для использования в полевых условиях, на открытых площадках в условиях повышенной агрессирующей внешней среды (дождь, снег, ветер, морской воздух, повышенная влажность) при значительных перепадах температур, в качестве автономного автоматического четырех канального зарядного устройства с возможностью заряда свинцовых стартерных аккумуляторных батарей, в том числе и танковых типа 12СТ-85, и. т.д., номинальным напряжением 24В., также автономного пускового устройства автобронетанковой и специальной техники, с функцией самостоятельной подзарядки накопителей после использования.
ППЗУ-4К МОЖНО ИСПОЛЬЗОВАТЬ:
- для принудительного запуска дизельных и бензиновых двигателей разных типов, установленных на легковых и грузовых автомобилях, сельскохозяйственной технике, тракторах, яхтах, некоторых моделях самолетов, бронетанковой технике, с бортовым питанием постоянного тока 12 В - 24 В.
- в качестве автономного источника питания для электрических приборов постоянного тока с напряжением 220 В, 24 В, 12 В.
- для автоматического одновременного заряда кислотных и щелочных аккумуляторных батарей номинальным напряжение от 6В до 24В, в количестве 4 шт.
- для проведения контрольно-тренировочных циклов (КТЦ) аккумуляторных батарей;
- в полевых условиях в качестве мобильного пункта технического обслуживания аккумуляторных батарей (за счет специально сконструированных и укомплектованных выдвижных ящиков с инструментом, приборами и принадлежностями);
- позволяет использовать любые имеющиеся внешние источники электроэнергии для выполнения своих функций.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ППЗУ-4К
П – полевое
П – встроенные пусковые накопители
З - зарядное
У - устройство
4 К – встроенное четырехканальное зарядное устройство
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- высота над уровнем моря не более 2500 м при обеспечении номинальных выходных параметров выпрямителя.
- температура окружающего воздуха от –20 °С до +40 °С;
- верхнее значение относительной влажности окружающего воздуха до 98 % при температуре +25 °С;
- окружающая среда не взрывоопасная, не содержащая агрессивных газов, паров, токопроводящей пыли и водяных паров.
- климатическое исполнение УХЛ.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип питания | двойной (внешний и встроенный источник) |
Тип зарядной станции | передвижная |
Номинальное напряжение питающей сети, В | 220/380 |
Номинальная частота питающей сети, Гц | 50 |
Потребляемая мощность зарядки, кВт | 6 |
Потребляемая мощность в режиме пуска, кВт | 50 |
Количество независимых зарядно-разрядных каналов | 4 |
Количество пусковых каналов | 1 |
Потребляемая мощность одного канала, кВт | 1,5 |
Диапазон плавного регулирования стабилизированного выходного тока, А: | 0,5…30 |
Диапазон плавного регулирования стабилизированного выходного напряжения каждого канала, В | 6…30 |
Количество накопителей | 2 |
Емкость одного накопителя, А·ч | Не более 200 |
Тип заряда | автоматический с возможностью ручного управления |
Тип ЗРУ | импульсное микропроцессорное |
Точность регулировки ЗРУ | 0,5 |
Определение степени разряженности АБ | автоматически |
Тип встроенного источника питания | двигатель 4-х тактный бензиновый 6 кВт |
Пуск основной/дополнительный | автостартер/ручной |
Емкость бака, л | 25 |
Регулировка заряда одного канала, В/А | 0..50 / 0..30 |
Габаритные размеры (длинна/ширина/высота), мм, не более | 1140х560/730х860 |
Масса не более, кг | 160 |
Примечание: Производитель имеет право вносить изменения в конструкцию, без предварительного уведомления покупателя

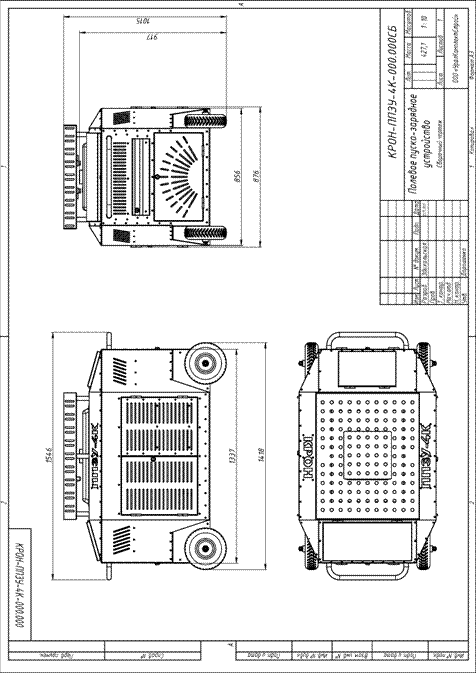

Рисунок 1. Габаритные размеры
УСТРОЙСТВО ППЗУ-4К.

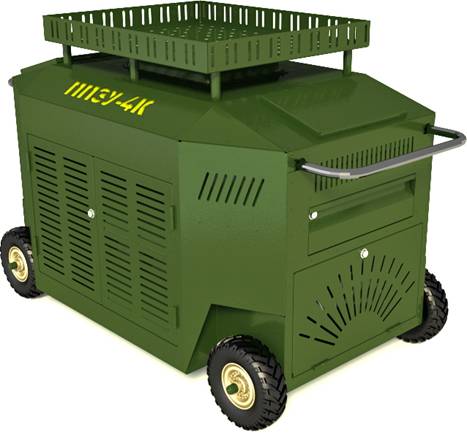

Рисунок 2. Общий вид ППЗУ-4К

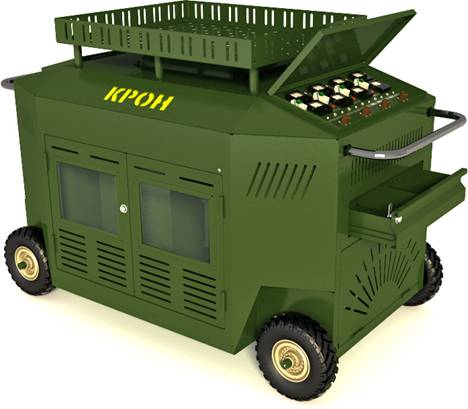

Рисунок 3. ППЗУ-4К (Вид со стороны зарядного 4-х канального устройства)

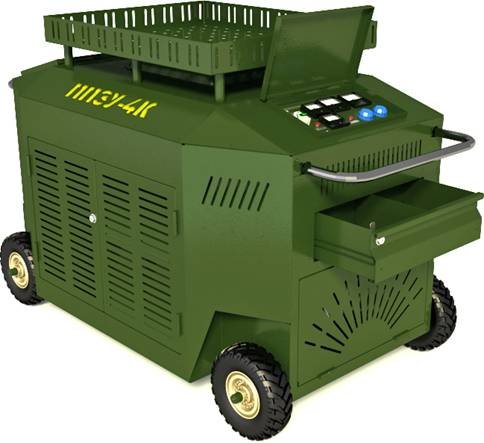

Рисунок 4. ППЗУ-4К (Вид со стороны пускового устройства)

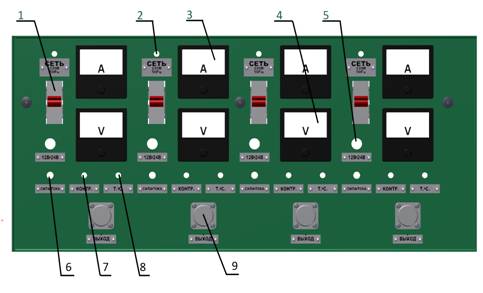

Рисунок 5. Панель управления 4-х канального зарядного устройства
Обозначения:
1 – автоматический выключатель;
2 – светодиод сеть;
3 – амперметр;
4 – вольтметр;
5 – переключатель напряжения;
6 – регулятор силы тока;
7 – индикатор защиты от перегрузок;
8 – индикатор защиты от перегрева;
9 – выходная розетка для подключения АБ.
Рисунок 6. Панель управления пускового устройства
Обозначения:
Панель управления зарядкой внутренних накопителей (слева):
1 – автоматический выключатель;
2 – светодиод;
3 – вольтметр;
4 – амперметр;
5 – регулятор силы тока;
6 – индикатор защиты от перегрузок;
7 – индикатор защиты от перегрева;
8 – переключатель напряжения (устанавливается только в дополнительной комплектации);.
Управление пуском (справа):
9 – вольтметр;
10 – амперметр;
11 – переключатель напряжения
12 – кнопка «Пуск»;
13 – кнопка «Стоп».

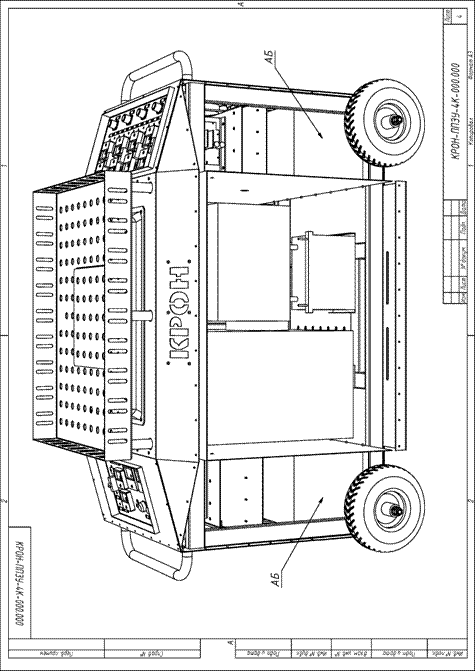

Рисунок 7. Места установки накопителей (АБ)
КОМПЛЕКТНОСТЬ
№ п/п | Наименование | Ед. Изм. | Кол-во | Примечание |
1 | ППЗУ-4К | К-т. | 1 | -- |
2 | Набор рожковых ключей | К-т. | 1 | -- |
3 | Набор отверток | К-т. | 1 | -- |
4 | Приспособление для зачистки клемм | Шт. | 1 | -- |
5 | Приспособление для снятия клемм | Шт. | 1 | -- |
6 | Емкость для дистиллированной воды | Шт. | 1 | -- |
7 | Емкость для электролита | Шт. | 1 | -- |
8 | Набор автомобилиста универсальный | К-т. | 1 | -- |
9 | Нагрузочная вилка | Шт. | 1 | -- |
10 | Ареометр | Шт. | 1 | -- |
11 | Мультиметр | Шт. | 1 | -- |
12 | Вольтметр | Шт. | 1 | -- |
13 | Комплект соединительных перемычек | К-т. | 1 | -- |
14 | Комплект пусковых кабелей длиной 10 м | К-т. | 1 | -- |
15 | Средства защиты от электролита | К-т. | 1 | -- |
16 | Аптечка | Шт. | 1 | -- |
17 | Комплект специальной одежды | К-т. | 2 | -- |
18 | Формуляр | Шт. | 1 | -- |
19 | Паспорт | Шт. | 1 | В составе формуляра |
20 | Руководство по эксплуатации | Шт. | 1 | В составе формуляра |
21 | Свидетельство о приемке | Шт. | 1 | В составе формуляра |
ПРИМЕЧАНИЕ:
Изменения вносимые в комплектность изделия, производятся путем записи в формуляр, с указанием даты, должности и ФИО должностного лица, и закрепляются печатью
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Полевое пуско-зарядное устройство ППЗУ-4К номер _____________________ изготовлено и испытано на соответствие техническим характеристикам, указанным в инструкции по эксплуатации.
Изделие признано годным к эксплуатации.
Дата приемки: _____________________
Ответственный за приемку:__________
14. Гарантии изготовителя
Гарантийный срок эксплуатации полевого пуско-зарядного устройства ППЗУ-4К номер ______________________ составляет 12 месяцев с момента отгрузки заказчику. Гарантийное обслуживание выполняется при условии соблюдения потребителем требований настоящего Руководства.
По окончании гарантийного срока изготовитель осуществляет ремонт за отдельную плату.
Дата отгрузки: _________________
Акт приема
Далее стандартные таблицы
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
ПОЛЕВОЕ ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО ППЗУ-4К
1. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ БЕНЗОГЕНЕРАТОРА
При первом включении генератора, необходимо выполнить несколько шагов для его подготовки.
Шаг 1: Для обеспечения правильной работы генератора, в него требуется залить моторное масло. В трансмиссии генератора, при его поставке в продажу, не содержится масло. Перед первым включением генератора необходимо добавить соответствующее количества масла. Это количество равно емкости масляного бака трансмиссии генератора и составляет 1,1л. (см. Пункт 6.9.)
|
