Вариант 7 (стр. 2 )

A∆min = A3min - (A1max + A2max + A4max)

Отсюда:

A∆min + (A1max + A2max + A4max ) = A3min;

A3min =0,1 +196+2+2=200,1

A3max = A3min + TA3 = 200,1+0,084 = 200,184

Занесём отклонения размера А3 в табл. 1, и проведем проверку результата по уравнению:

A∆max= Ai увmax - Aj ум min

A∆max = A3max - (A1min + A2min + A4min );

A∆max =200,184 –((196 – 0,084) + (2 – 0,016) + (2+0,016))

A∆max =200,184 – (195,916 +1,984 +1,984)

A∆max =0,3

Графическая проверка.

Расположим на эскизе допуск ТА3 размера А3 в соответствии с полученными параметрами ES=184, EI=100. Построим поля допусков размеров А1, А2, А3, расположенных последовательно, с допуском в тело деталей

При сборке узла применённые допуски деталей приводят к допуску замыкающего размера.

Рисунок 10. Графическая проверка

Задача решена, верно, т. к. полученные значения параметров A∆max =300 и A∆min =100 соответствуют исходно предусмотренным в задании.

В заключении построим размерную цепь с полученными параметрами

Рисунок 11. Размерная цепь узла с параметрами

5. Рассмотрим линейный размер втулки при установке в колесо. Заметим, что размер колеса должен превышать размер втулки на 0,05мм с обеих сторон.

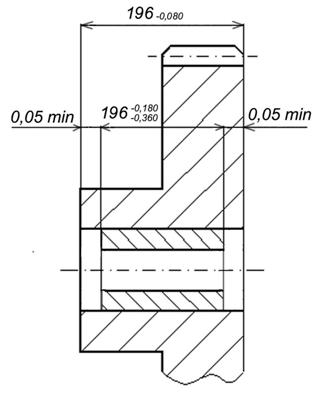

Рисунок 10 . Узел "колесо-втулка"

При выполнении зубчатого колеса по минимальному размеру 195,916 ( это 196-0,084) максимальная втулка должна быть на 0,05+0,05=0,1мм меньше т. е. 195,816. По квалитету IT10 на размер 186мм допуск ( по табл.) соответствует 185 мкм. Соответственно минимальный размер втулки будет 195,816- 0,195=195,721. На чертеж выносим размер втулки с отклонениями:

Рисунок11. "втулка"

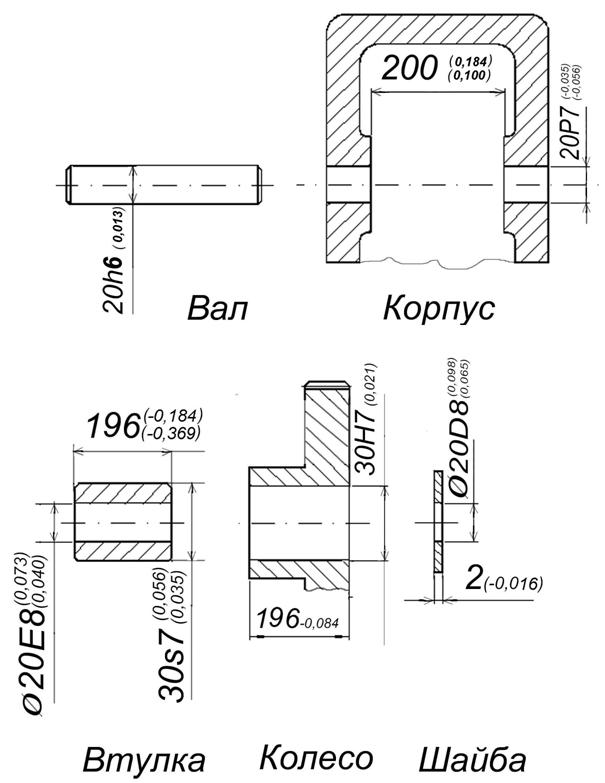

Проставим полученные параметры на все элементы узла

Рисунок 12. Составляющие элементы узла

Литература

1. , «Решение размерных цепей методом полной взаимозаменяемости», РИЦ МГИУ, Москва, 2008.

ПРИЛОЖЕНИЯ

1.

Значения допусков размеров, мкм

	Квалитеты
Интервалы размеров, мм	3	4	5	6	7	8	9	10	11	12	13	14	15	16
до 3	2	3	4	6	10	14	25	40	60	100	140	250	400	600
св.3 до 6	2,5	4	5	8	12	18	30	48	75	120	180	300	480	750
св.6 до 10	2,5	4	6	9	15	22	36	58	90	150	220	360	580	900
св.10 до 18	3	5	8	11	18	27	43	70	100	180	270	430	700	1100
св.18 до 30	4	6	9	13	21	33	52	84	130	210	330	520	840	1300
св.30 до 50	4	7	11	16	25	39	62	100	160	250	390	620	1000	1600
св.50 до 8 0	5	8	13	19	30	46	74	120	190	300	460	740	1200	1900
св.80 до 1 20	6	10	15	22	35	54	87	140	220	350	540	870	1400	2200
св.120 до 180	8	12	18	25	40	63	100	160	250	400	630	1000	1600	2500
св.180 до 250	10	14	20	29	46	72	115	185	290	460	720	1150	1850	2900
св.250 до 315	12	16	23	32	52	81	130	210	320	520	810	1300	2100	3200
св.315 до 400	13	18	25	36	57	89	140	230	360	570	890	1400	2300	3600
св.400 до 500	15	20	27	40	63	97	155	250	400	630	970	1550	2500	4000
