Арочная теплица «Урожай» под пленку
Теплица предназначена для создания микроклимата благоприятного для выращивания садово-огородных культур на дачных и приусадебных участках.
Площадь укрываемого грунта 15,6 м2.
Длина 5,2 м.
Ширина 3 м.
Высота установленного каркаса теплицы 2 м 2.
Масса теплицы не более 65 кг.
Каркас теплицы изготовлен из оцинкованного металла и собирается с помощью винтов и гаек. Фундамент для теплицы не требуется. Теплица крепится на грунте закапыванием окончаний каркаса. Теплица имеет два дверных проема в противоположных торцах и в каждом дверном проеме имеет дверь и форточку.
Комплектность
№ | Наименование детали | Длина профиля | Кол-во (шт.) |
1 | Дугообразный профиль торцевой | 1610 | 6 |
2 | Дугообразный профиль | 1610 | 21 |
3 | Удлинитель дуги | 700 | 18 |
4 | Поперечина удлинителя | 100 | 22 |
5 | Стрингер | 1330 | 16 |
6 | Стрингер | 1330 | 4 |
7 | Стрингер нижний | 1330 | 4 |
8 | Стрингер нижний крайний | 1319 | 4 |
9 | Укосина | 750 | 8 |
10, 11 | Детали стойки дверного проема (верхняя, нижняя) | 1080 | 8 |
12 | Поперечина дверного проема | 805 | 4 |
13 | Поперечина торца нижняя | 1050 | 4 |
14 | Поперечина торца верхняя | 848 | 4 |
15,16 | Детали растяжки (верхняя, нижняя) | 750 | 8 |
17 | Стойка двери | 1210 | 4 |
18 | Стойка форточки | 620 | 4 |
19 | Поперечина двери и форточки | 716 | 10 |
20 | Вертушка для запирания двери и форточки | 4 | |
21 | Планка прижимная дугообразная | 315 | 8 |
22 | Планка прижимная | 400 | 28 |
23 | Планка прижимная | 500 | 18 |
24 | Планка прижимная | 600 | 4 |
25 | Планка прижимная | 700 | 10 |
26 | Уголок | 12 | |
27 | Петли навески двери и форточки | 8 | |
28 | Винт М4х8 | 550 | |
29 | Винт М4х12 | 18 | |
30 | Гайка М4 | 586 |
Примечание: Пленка и шнур в комплект поставки не входят.
Общие указания по сборке.

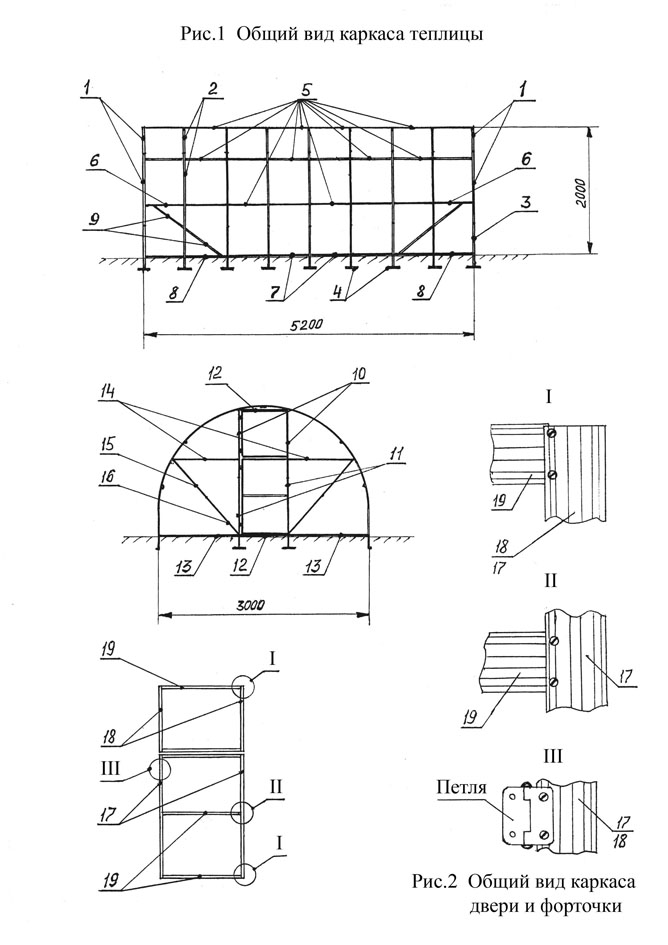

Детали устанавливаются так, чтобы боковые полки профиля были обращены к пленке. Номер позиции, указанный в спецификации соответствует номеру детали на рис.1, рис.2, рис.3 и обозначен соответствующей биркой на деталях в упаковке. Стыки деталей выполняются наложением профилей и скреплением винтами и гайками по 2-м отверстиям. При сборке будьте аккуратны, чтобы не повредить детали, т. к. до окончательной сборки они не имеют достаточной жесткости. Уголки крепятся к аркам внешней стороной наружу теплицы. В некоторых деталях остаются свободные отверстия, что не является дефектом а следствие унификации деталей. Винты М4х12 устанавливаются с дополнительной гайкой в деталях №3 под стрингером с зазором между головкой винта и гайкой 4-5мм. и предназначены для крепления концов шнура.Последовательность сборки.
Сборку теплицы необходимо начать с заготовки сборочных единиц.
Соедините между собой детали №3 и №4 двумя винтами по диагонали с окончательной затяжкой. Из деталей №1 соберите две торцевые арки, из деталей №2 –7 арок с окончательной затяжкой винтов. К концам арок прикрепите удлинители дуг. Соберите два дверных проема: для этого соберите согласно Рис.3 из деталей №10, №11 и №4. четыре стойки дверного проема, затем 2 стойки соедините между собой двумя деталями №12. Таким же образом соберите второй дверной проем. Следующий этап – сборка торцевых частей теплицы (Рис.3). Для этого на месте установки теплицы на ровном участке уложите торцевую арку. В узлах IV и V (Рис.3) прикрепите четыре уголка внутренним углом к верху по центру арки уложите собранный ранее дверной проем так, чтобы боковые полки профиля были обращены вниз и прикрепите к уголкам (узел V); к нижней части проема прикрепите детали №13, также обратив их боковыми полками вниз, (Примечание: все детали торца должны быть обращены вниз боковыми полками); к другому концу прикрепите уголок внутренним углом к верху (Рис.3, вид Б); вставьте в верхние отверстия удлинителя дуги два винта и наденьте на них уголок, прикрепленный ранее к детали №13, и на эти же винты наденьте деталь №8 коротким торцом и закрепите гайками. Аналогично соберите другую сторону. Затем соберите две растяжки, соединив между собой детали №15 и №16 по двум отверстиям, расположенным вдаль профиля (узел II); закрепите собранную растяжку, расположив ее концом с двумя отверстиями к основанию торца (узелVII); другой конец закрепите к уголку (узел IV). Таким же образом установите другую растяжку. Далее к растяжке закрепите деталь №14 (узел VI), эта деталь двух видов: правая и левая; другой конец закрепите к стойке дверного проема (узел VI). Затем к дуге арки ближе к основанию закрепите стрингер №6, расположив его конец с дополнительным отверстием для крепления укосины к арке (Рис.1); между стрингерами №6 и №8, установите собранную из двух деталей №9 укосину (Рис.1). Закрепите к дугам три стрингера №5 в верхней части арки. В середине закрепленных к торцевой арке стрингеров, закрепите арку, собранную из дуг №2; поднимите собранную торцевую часть и поставьте ее на окончание каркаса. Таким же образом соберите вторую торцевую часть. Следующий этап – наращивание каркаса в длину. Накиньте собранную арку поверх стрингеров и закрепите ее в месте стыка стрингеров совместно с наращиваемыми стрингерами. При этом стрингеры №1 с дополнительными отверстиями для прижимных планок расположите внизу. В отверстия, расположенные в середине стрингеров, закрепите следующую арку. Таким образом соберите каркас до соединения с другой торцевой частью. Из деталей №18 и №19 соберите две форточки (Рис.2).Из деталей №17 и №19 соберите две двери (Рис.2).
Крепление пленки.
Размеры пленки выбираются с припуском. Для покрытия теплицы требуется 8,5м. пленки шириной 6м. (рукав шир. 3м.), из которой 7,6м. пойдет на покрытие верха и торцов, а полоса шириной 0,9м. – на покрытие дверей и форточек. Накройте пленкой размером 6х7,6 м. каркас теплицы так, чтобы по длине теплицы пленка выступала за торцы по 1,2м. с каждой стороны. Закрепите пленку шнурами по дугам, зацепив концы шнура за головки винтов, закрепленных на удлинителях дуг (Рис.4). На теплицу необходимо 54м. шнура. По нижним стрингерам пленку закрепите прижимными планками длиной 400мм. Выступающую на 1,2 м пленку заверните на торец к стойке дверного проема и закрепите прижимными планками (Рис.4).
В нижней части торца закрепите пленку планками №3 к нижней поперечине, в середине – к верхней поперечине и вверху – к поперечине дверного проема (Рис.4).
Закрепите пленку дугообразными прижимами №1 (Рис.4).
Вырежьте из полосы шириной 0,9м. два куска пленки длиной 650мм. для обшивки форточек. Закрепите пленку на форточки по горизонтали двумя прижимами длиной 500мм., по вертикали двумя прижимами длиной 600мм. таким образом, чтобы со стороны петель остался припуск, который закрепите к стойке дверного проема совместно с пленкой торца. Вырежьте из той же полосы два куска пленки длиной 1250мм. для обшивки дверей. Закрепите пленку на двери семью прижимами длиной 500мм. аналогично форточке.
Нижние края пленки по периметру теплицы присыпьте грунтом, уплотнив место присыпки.
Теплица «Урожай» поставляется в 2-х упаковках с общей массой не более 65кг.
Требования по условиям эксплуатации: теплица в покрытом состоянии не рассчитана на снеговую нагрузку (к зиме пленка должна быть снята).
