Имеются также ранее опубликованные результаты экономии горячей и холодной воды в многоквартирных домах г. Тольятти в 1995 г. соответственно в 4,6-6,1 раза. Это когда конструкция узлов квартирного узла учета была выполнена грамотно и конструктором систем, с защитой от несанкционированного вмешательства, а не так, как это делается сейчас (см. выше).
There is also the previously published results of saving hot and cold water in apartment buildings in the city of Togliatti in 1995 respectively 4,6-6,1 times. This is when the construction site apartment metering was done correctly and the designer of systems protected from unauthorized interference, and not, as at present (see above).

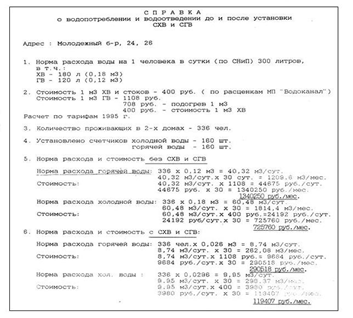

Рис. 9. Справка о результатах квартирного учета расхода воды в 1995 году
Fig. 9. Help on the results of the apartment water meters in 1995:
Sorry, can not be translated, the costs shown in rubles per month according to the norm (no meters) and in fact (on the counter cold and hot water in apartments)
Как следует из документа, фрагмент которого изображен на рис. 9, и только грамотная система квартирного учета расхода воды дает экономию в 4,6 – 6,1 раза, что не противоречит лучшему мировому опыту.
As follows from the document, a fragment of which is shown in Fig. 9, and the only competent system apartment water meters a saving of times, which is consistent with best international practice.
При реальном снижении проектной нагрузки в 2 раза диаметр проталкиваемой трубы в трубу (рис. 10) снижается в корень из 2-х раз: мм и т. д.
In real design load reduction to 2 times the diameter of the pipe is pushed into the tube (Fig. 10) is reduced to the root of 2 times: mm etc.

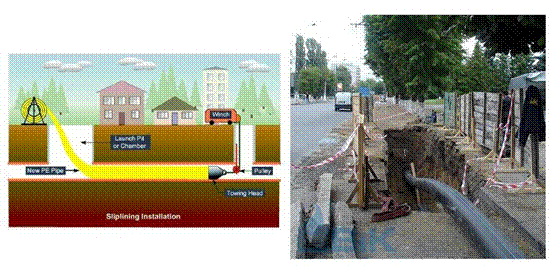

Рис. 10. Замена изношенных труб методом «труба в трубе»
Fig. 10. Replacement of worn out pipes by "pipe in pipe"
Реально разгрузить теплосети можно котельными, смонтированными, примерно, на крыше примерно каждого 2-го дома. Окупаемость такой котельной будет близка 1 месяцу, как на Сызранской нефтебазе
(рис. 11). При этом теплосети не закрываются, а разгружаются отключением от каждого 2-го дома, чтобы не создавать непредвиденных проблем.
Heating can really relieve boiler, mounted, some on the roof about every 2nd house. Return on a boiler will close one month, as Syzran oil tank (Figure 11). In this case, heating is not closed and unloaded off of each of the 2nd house, not to create unexpected problems.

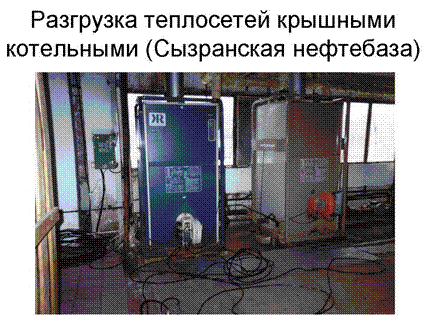

Рис. 11. Разгрузка теплосетей крышными котельными с шумо - и виброподавлением и пр.
Fig. 11. Unloading roof boiler heating systems with noise and vibropodavleniem etc.
Итоговыми рабочими документами проекта 1 являются: 1. Сертификат на калибратор тепла. 2. Методика поверки. 3. Со временем будет утвержден технический регламент по образцу конструкторского регламента (рис. 12).
The outcomes of the working papers of the project 1 are: 1. Certificate for a calibrator heat. 2. Verification procedure. 3. Over time, will be approved by the technical regulation on the model of the design rules of CJSC "Tochenergo" (Fig. 12).
Рис. 12. Конструкторский (технический) регламент
Fig. 12. Design (Technical) Regulations
Design Regulations "Requirements for calibration and testing of metering of fluids and heat pipelines"
(Requirements for calibration and testing on the flow is introduced for the first time). Version 1.0 July 2007
Переходим к рассмотрению проекта 2, описывающего контроль расходования энергоресурсов во внешнем контуре их распределения:
ПРОЕКТ 2 «Сеть контроля и оценки удельного потребления энергоресурсов от скважины до помещения», которая включает 3 инновации:
1. IT-контроль чрезмерного удельного потребления энергии, топлива и воды (рис. 13).
2. Технологию калибровки систем учета текучих сред на потоке по патенту RU 2173467 с модернизацией по заявке № и тоже на технологию.
3. Систему контроля неоднородности текучей среды (жидкости и газа).
Turn to draft two describing the control of energy consumption in the external circuit of the distribution:
Project 2 "Network monitoring and evaluation of the specific energy consumption of the well-to-room", which includes three innovations:
1. IT-specific control over the consumption of energy, fuel and water (Fig. 13).
2. Calibration technology accounting systems for fluid flow under the patent RU 2173467 to upgrade the application № , and also for the technology.
3. Control system heterogeneity fluid (liquid and gas).
Потери поселковых и внутриквартальных котельных не очевидны, их просто никто не считает, особенно Минэнерго ЖКХ с фондами «энергосбережения» и «инноваций» Самарской области:
Горячее водоснабжение без правильного учета ~40 %,
Старые сети ~20 %,
Котлы непрерывного действия ~50 %,
Пустующие помещения с перегревом ~70 %.
Производительность: 0,6 х 0,8 х 0,5 х 0,3 = 7,2 %.
ВЫВОД: в проектах новых котельных заложено потерь ~93 %.
Loss settlement and intra-boiler is not obvious, and nobody has said, especially with the Ministry of Energy of housing funds 'energy' and 'innovation' Samara region:
Hot water supply without proper accounting ~ 40%,
Old network of ~ 20%,
Boilers continuous ~ 50%,
Empty spaces with overheating ~ 70%.
Performance: 0.6 x 0.8 x 0.5 x 0.3 = 7.2%.
CONCLUSION: The draft new boiler inherent losses ~ 93%.
Доказать чиновникам бесперспективность морально устаревших котельных без калибровки и IT-технологий контроля практически не представляется возможным. Поэтому вводится инновация автора () на глобальную сеть IT-контроля чрезмерного удельного потребления энергии, топлива и воды [4, 9], а также новый способ калибровки. Важно то, что на картах Google (рис.13) здания и сооружения «раскрашиваются» в разные цвета, как в светофоре, зеленый, желтый и красный, что указывает соответственно на нормальное, промежуточное и чрезмерное удельное потребление энергоносителей. Когда удельное потребление выше допустимого, ищется другой, более эффективный, путь теплогазоснабжения и со значительно меньшими затратами.
Officials prove the futility of obsolete boilers without calibration and IT-technology control almost impossible. Therefore innovate author (AB Szmielew) on a global network of control over IT-specific consumption of energy, fuel and water [4, 9], and a new method of calibration. It is important that on the maps Google (Figure 13) buildings "painted" in different colors, like traffic lights, green, yellow and red, respectively, indicating that the normal, intermediate, and excessive per capita consumption of energy. When the per capita consumption higher than acceptable, we look for a more efficient, way of heat and with a much lower cost.
Проект новой сети подкреплен 2-мя сертификатами конкурсов МТС и Google (рис. 14), а также отражен на авторском сайте Google: https://sites. /site/absmeleva/ - «Глобальная сеть калибруемого контроля чрезмерного удельного потребления энергии, топлива и воды» [9].
The project is supported by the new network with 2 certificates competitions MTS and Google (Fig. 14), and also reflects the author's site on Google: https://sites. /site/absmeleva/ - «Global Network calibrated control over specific energy consumption, fuel and water ". [9]

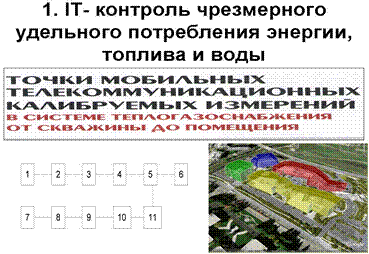

Рис. 13. IT-контроль чрезмерного удельного потребления энергии, топлива и воды
Fig. 13. IT-specific control over the consumption of energy, fuel and water:
Shmelev AB Point mobile telecommunication system calibrated measurements of heat from the well to the room / / Energy audit. 2011. Number 3. Pp. 40-42.
Right figure from Google and KML.
Рис. 14. Сертификаты МТС 2011 г. и Google 2012 г.
Fig. 14. Certificates MTS 2011 and Google in 2012 contest participant Anna Szmielew
С помощью готовых микроконтроллеров, например, компании NXP (Нидерланды) легко решаются вопросы контроля калибровки и потоков (Smart Grid).
With ready microcontrollers, such as the company NXP (Netherlands) are easily solved the issues of control and flow calibration (Smart Grid).
Технология калибровки систем учета текучих сред на потоке по патенту RU 2173467 с модернизацией по заявке № кратко изложена ниже.
Calibration technology accounting systems for fluid flow under the patent RU 2173467 to upgrade the application № summarized below.
Известно морально устаревшее «современное» оборудование калибровки и только на одной жидкости, которое заменяется более универсальным, включая возможность калибровки газа, и намного менее габаритным и более дешевым.
Known outdated "modern" equipment calibration and only one fluid, which is replaced by more universal, including the possibility of calibration gas, and much less overall and less expensive.
Имеется метрологическое подтверждение достигнутой погрешности измерения 0,13 % на форсаже сверхзвукового самолета Ту-160 (Ту-144) с помощью вертушки конструктора (с официально присвоенным именем изобретателя) с противоскольжением по перепаду давления на вращающихся лопастях. Противоскольжение измерительной вертушки осуществлено впервые в мире. Решение утверждено разработчиком турбинных расходомеров и генеральным конструктором двигателей НК (рис. 15).
Metrological confirmation has reached 0.13% of the measurement error on the afterburner supersonic Tu-160 (Tu-144) with the turntable design IP Andreev (with officially a named inventor) with anti-slip differential pressure of the rotating blades. Slip resistance measuring vane performed for the first time in the world. The decision was approved by the developer of turbine flow meters and chief designer of engines NK (Fig. 15).
Рис. 15. Образец изобретения противоскольжения и утвержденное решение о точности
Fig. 15. Sample anti invention and to agree on the accuracy of
На графиках рис. 16 (см. на ссылке правый график) показан эффект повышения точности со сравниваемым образцом на очень вязком топливе при низких температурах. Результирующая погрешность находится в пределах от 0,075 % до 0,15 % при погрешности доработанного типового расходомера 5-7 % в аналогичных условиях испытания. Напрашивается аналогия эффекта компенсации возмущений в тензометрических мостах и такая же погрешность при отсутствии компенсации возмущений в тензорезисторах. Только на расходах измерительные мосты практически не применяются или применяются с большими неудобствами.
In the graphs of Fig. 16 (see link at right panel) shows the effect of increasing the accuracy of the sample being compared to a very viscous fuel at low temperatures. Resulting error in the range of 0.075% to 0.15% with a typical error of the modified flow of 5-7% under similar test conditions. An analogy compensation effect of perturbations in strain gauge bridges and the same error in the absence of compensation of perturbations in strain gages. Only on spending measuring bridges practically applied or used with great inconveniences.
Рис. 16. Результирующая погрешность образцового расходомера
Fig. 16. Resulting error model flowmeter IP Andreev to 0.075% instead of 5-7%

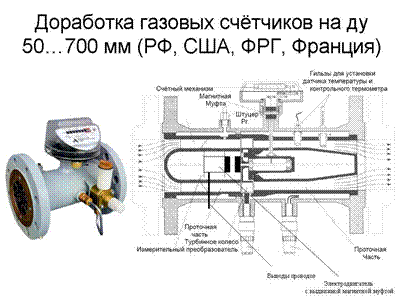

Далее смотрим схему доработки типовых газовых счетчиков на ду 50…700 мм (РФ, США, ФРГ, Франция) с осуществлением способа противоскольжения вертушки по точке перегиба по патенту RU 2173467 с доработкой технологии и устройства по авторской патентной заявке (рис. 17-18).
Then look at the scheme of model refinement of gas meters at DNmm (Russia, USA, Germany, France), the method anti-spinner from the inflection point on the patent RU 2173467 with completion technologies and devices according to the author of the patent application (Figure 17-18).
Рис. 17. Схема доработки газового счетчика (электродвигатель и муфта)
Fig. 17. Revised Scheme of gas meter (motor and clutch)
Further development of gas meters at DNmm (Russia, USA, Germany, France)
Показана идея выделения четных гармоник и способа калибровки по патентной заявке № (рис. 18) как модернизации указанного выше изобретения (RU 2173467).
Illustrates the idea of separation of even harmonics and calibration method for a patent application, AB Szmielew number (Fig. 18) as the modernization of the above invention (RU 2173467).
Модернизация технологии и системы поиска точек перегиба состоит в замене пилообразного напряжения в RU 2173467 на гармоническое и операции двойного дифференцирования выходного сигнала на выделение и анализ гармоник.
Technology upgrading and search engines inflection is to replace the sawtooth in RU 2173467 and operations on the harmonic double differentiation output signal to the isolation and analysis of harmonics.
Рис. 18. Схема калибровки узлов учета текучих сред с помощью внешнего устройства (15)
Fig. 18. Calibration scheme metering fluid from an external device (15)
Way RU calibration as upgrading RU 2173467 +
Проводится модернизация и «оцифровка» впервые созданной и примененной (как это не странно) нами системы для контроля неоднородности текучих сред, которая, как правило, всегда присутствует в трубах низкого давления и приводит при отсутствии контроля к эксплуатационным дефектам систем и очень серьезным авариям (рис. 19-20).
Being modernized and "digitization" first established and applied (as it is not enough) Our systems for monitoring fluid heterogeneity, which, as a rule, there is a low pressure in the pipes and leads to lack of control to the operating system flaws, and very serious accidents (Figure. 19-20).
Рис. 19-20. Контроль неоднородности текучей среды и оцифровка контроля
Fig. 19-20. Control inhomogeneities of fluid control and digitization
Рассмотрим перечень применений контроля неоднородности среды с краткими пояснениями:
- влажного пара с дефектным учетом (в Тольятти и Ульяновске потери до 50-63%),
- влажного газа (требование сухого газа у многих потребителей),
- алкоголя с воздухом и неверным учетом,
- нефти в смеси с водой, газом и неверным учетом,
- авиационного керосина в смеси с водой и выделением внутреннего конденсата в мерзлых топливопроводах самолетов (с авариями Боинга в США и Ан-124 под Иркутском),
- криогенного топлива (водорода) и окислителя (кислорода) в ракетных двигателях с преждевременным их испарением и резким повышением давления (с авариями и жертвами),
- нефтепродуктов с воздухом на автозаправочных станциях АЗС (и неверным учетом),
- молока с воздухом после насоса (и неверным учетом), и т. д.
Consider the list of control inhomogeneity with a brief explanation:
- Wet steam with a defective light (in Tolyatti, Ulyanovsk losses to 50-63%),
- Wet gas (dry gas requirement for many customers)
- Alcohol with air and false accounting,
- Oil mixed with water, gas and false accounting,
- Kerosene mixed with water and the release of internal condensation in the frozen fuel lines of aircraft (Boeing with accidents in the U. S. and the An-124 near Irkutsk)
- Cryogenic fuel (hydrogen) and an oxidant (oxygen) in rocket engines with their premature evaporation and a sharp increase in pressure (with accidents and victims)
- Oil and air at a refueling station (and wrong view)
- Milk with air after the pump (and the wrong account), etc.
Заключение, планы и сроки реализации проекта
В основе «модернизации экономики и инновационного развития» лежат, конечно, правила и законы, которые бывают и с ошибками. Однако оговорено, например, в пункте 31 «Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», утвержденных постановлением Правительства РФ от 6 мая 2011 г. № 000, что в приборном учете должно обеспечиваться единство измерений, в том числе по показателям точности измерений.
Finally, plans and timing of the project
This "economic modernization and innovative development" are, of course, the rules and laws that come with errors. But otherwise, for example, paragraph 31 of the "Rules of utility services to owners and users of space in apartment buildings and houses", approved by the Government of the Russian Federation from May 6, 2011 № 000, registered in the instrument that must be ensured traceability, including in terms of accuracy.
Это значит, что дисбалансы квартирно-домового учета, например, в 90 % или 386 % , как выше в счете по рис. 1 (г. Тольятти), с перекладыванием всех проблем на население, в целом недопустимы, тем более что решение проблем через калибровку и конструирование систем (единую технологию) в проекте представлено.
This means that imbalances apartment-house-keeping, for example, 90% or 386%, as in the above analysis, as shown in Fig. 1 (Tolyatti), with the shifting of all problems in the population as a whole is unacceptable, especially since the solution to the problems in the design and calibration systems (integrated technology) in the project is presented.
Что касается чрезмерного удельного потребления энергоресурсов и увеличения затрат (до 40 раз, см. ниже «Предысторию»), то законодатель пока ничего об этом не указывает, поэтому можно продолжать строить абсолютно неэффективные и морально устаревшие сооружения и машины, если это приносит кому-то прибыль и развивает предпринимательство среди чиновников и вузовских новаторов. Но сначала надо вернуться к выполнению указанного постановления 354, вместе с авторами изобретений и органами Росстандарта (есть совместный протокол заседания НТК – см. в полном описании проектов) доказать, что нормы точности измерений соблюдаются или не соблюдаются в энергетике и ЖКХ на трубах, в каждом доме, в каждой квартире и объяснить это населению. В противном случае работа чиновников по реформам не является полной и не имеет большого смысла.
As for the excessive proportion of energy consumption and cost increases (up to 40 times below the "prehistory"), the law there is nothing about it does not specify, so you can continue to build a highly inefficient and outdated facilities and equipment, if it brings someone income and developing entrepreneurship among university officials and innovators. But first, we must return to the implementation of this resolution 354, together with the inventor and bodies Rosstandart (have a joint protocol of the meeting of the STC - see the full description of the project) to prove that the rules of accuracy observed or not observed in the energy and utilities on the pipes, each home, in every apartment and explain it to the public. Otherwise, the officials on reform is not complete and does not make much sense.
Кроме того, чиновниками, особенно отвечающими за инновации, грубо нарушается глава 77 ГК РФ, предусматривающее развитие, а не торможение, единых технологий, в том числе путем привлечения бюджетных средств именно на единые технологии. Мы об этом в журнале писали.
In addition, government officials, particularly in charge of innovation, is violated Chapter 77 of the Civil Code, providing for the development, not braking, common technologies, including by bringing the budget is on a single technology. We talked about this in a magazine pisali. olnoy not make much sense.
Единая технология CDS позволяет также осуществить добросовестную конкуренцию в различных сферах экономического развития и выборного процесса. В ОКБ авиадвигателей НК авторская «калибровочная» технология на потоке работала и никогда не имела у конструкторов каких-либо возражений, поскольку фальсификация результатов измерений при доводке двигателей не вызывала никакого энтузиазма.
CDS single technology can also make fair competition in various areas of economic development and the electoral process. The Design Bureau engines NK author "gauge" technology to stream worked and never had any objection of designers, as falsifying test results for fine-tuning engines did not cause any enthusiasm.
Единая технология CDS (калибровки и конструирования систем) в энергетике, ЖКХ и ограничения потопления климата это эффективное направление грамотного реформирования и модернизации экономики, что в целом и подразумевает законодатель в главе 77 Гражданского кодекса РФ.
Single technology CDS (calibration and design of systems) in the energy, utility and limitations of the sinking of climate literacy is an effective direction of reform and modernization of the economy, in general, and legislative means to Chapter 77 of the Civil Code.
Как только начнется финансирование, прерванное на начальном этапе конструирования в 2000 году, нами будет проведено масштабное патентование изобретений и применение данного проекта под авторским и метрологическим (Росстандарта) контролем. Срок реализации начальной стадии проекта определен нами от 1-2 лет после начала финансирования.
As soon as the funding, which was interrupted at the beginning of construction in 2000, we will be a large-scale patenting of inventions and the use of the project under the author and metrology (Rosstandart) control. Implementation period the initial stage of the project is defined by us as 1-2 years after the start of funding.
Список трудов и изобретений от 01.01.2001
Труды: 16 статей, в т. ч. 5 статьи и 1 сайт без соавторов.
List of works and inventions Szmielew AB on 18/03/2013
Proceedings of the 16 articles, including 5 articles and 1 site without sponsors.
1. , Шмелева повышения качества энергоаудита // Энергоаудит. 2008. № 2 (6). С. 44-47
2. , О глобальной сети калибруемого контроля удельного потребления энергии // Энергоаудит. 2008. № 3 (7). C. 16-17.
3. , Шмелева «метановая» технология для транспорта и удаленного отопления // Энергоаудит. 2008. № 3 (7). C. 44-45.
4. Шмелева мобильных телекоммуникационных калибруемых измерений в системе теплогазоснабжения от скважины до помещения // Энергоаудит. 2011. № 3. С. 40-42.
5. , Шмелёва недоразвитие и единые технологии, часть 1 // Вопросы управления предприятием. 2011. № 2. С. 30-54.
6. Б., Андреев недоразвитие и единые технологии, часть 2 // Вопросы управления предприятием. 2011. № 3. с. 30-38.
7. Б., Андреев недоразвитие и единые технологии, часть 3 // Вопросы управления предприятием. 2011. № 3. с. 39-45.
8. , Андреев использовать Единую технологию «CDS» для решения задач высокой эффективности систем, учёта и энергосбережения // Энергоаудит. 2012. № 2. с. 44-46.
9. , авторский сайт Google: https://sites. /site/absmeleva/ - «Глобальная сеть калибруемого контроля чрезмерного удельного потребления энергии, топлива и воды». 2012.
10. , , Шмелёва решения и инновационное развитие. Часть 1. Конструкторы и конструкторские решения // Вопросы управления предприятием. 2012. № 2. С. 52-60.
11. , , Шмелёва решения и инновационное развитие. Часть 2. Компоновщик систем и экономика
// Вопросы управления предприятием. 2012. № 3. С. 40-49.
12. Шмелёва технология калибровки и конструирования систем в энергетике, ЖКХ и ограничении сверхпотребления // Вопросы управления предприятием. 2012. № 3. С.50-60 (смотреть: http://www. *****/blog/i__andreev/showentry=2100307 , 5 абзац снизу).
13. Шмелева технология CDS (калибровки и конструирования систем) в энергетике и ЖКХ // Реформа ЖКХ. 2012. N 5-6. С. 39-44.
14. Шмелёва в управление климатом на Земле и калибровку глобальных сетей учёта энергоресурсов // Вопросы управления предприятием. 2012. № 4. С. 49-51.
15. Б. и др. Неотложные задачи переподготовки проектировщиков по тестированию и реконструкции инженерных систем // Вопросы управления предприятием. 2012. № 4. С. 52-60.
16. Шмелёва условий для развития и реализации изобретательского творчества учащейся молодежи в составе разработчиков единых технологий по ГК РФ // Вопросы управления предприятием. 2013. №с.
1. Andreev, IP, AB Shmeleva Methods to improve the quality of the energy audit / / Energy audit. 2008. Number 2 (6). Pp. 44-47
2. Andreev, IP, AB Shmeleva The global network of calibrated control of specific energy consumption / / Energy audit. 2008. Number 3 (7). C. 16-17.
3. Andreev, IP, AB Shmeleva Updated "methane" technology for transport, using heating / / Energy audit. 2008. Number 3 (7). C. 44-45.
4. Shmelev AB Point mobile telecommunication system calibrated measurements of heat from the well to the room / / Energy audit. 2011. Number 3. Pp. 40-42.
5. Andreev IP, Shmelev AB Innovative hypoplasia and common technology, Part 1 / / Questions of management. 2011. Number 2. Pp. 30-54.
6. Shmelev AB, Andreev IP Innovative hypoplasia and common technology, Part 2 / / Questions of management. 2011. Number 3. with. 30-38.
7. Shmelev AB, Andreev IP Innovative hypoplasia and common technology, Part 3 / / Problems of management. 2011. Number 3. with. 39-45.
8. Shmelev AB Andreev IP How to use a single technology «CDS» to meet the challenges of high performance systems, accounting and saving / / Energy audit. 2012. Number 2. with. 44-46.
9. Shmelev AB, author's site Google: https://sites. /site/absmeleva/ - «Global Network calibrated control over the specific consumption of energy, fuel and water." 2012.
10. Andreev IP, Romanishin LL Shmeleva AB Design solutions and innovative development. Part 1. Designers and design solutions / / Questions of management. 2012. Number 2. Pp. 52-60.
11. Andreev IP, Romanishin LL Shmeleva AB Design solutions and innovative development. Part 2. Linker systems and economics
/ / Problems of management. 2012. Number 3. Pp. 40-49.
12. Shmelev AB Single calibration technology and design of systems in the energy, utilities and limit over-consumption. / / Problems of management. 2012. Number 3. Pp.50-60 (see: http://www. *****/blog/i__andreev/showentry=2100307 , paragraph 5 below).
13. Shmelev AB Single technology CDS (calibration and design of systems) in the energy and utilities / / Housing reform. 2012. N 5-6. Pp. 39-44.
14. Shmelev AB Introduction to the climate on earth and calibration of global networks of energy accounting / / Problems of management. 2012. Number 4. Pp. 49-51.
15. Shmelev AB etc. urgent task training designers to test and reconstruction of engineering systems / / Questions of management. 2012. Number 4. Pp. 52-60.
16. Shmelev AB Creating conditions for the development and implementation of inventive creativity of students in the development of technologies for unified Civil Code / / Questions of management. 2013. Number
Базовые изобретения: 1 патентная заявка без соавторов
Basic invention: 1 patent application without sponsors
1. Андреев преобразователь расхода .// А. С. № 000 (СССР).
2. (патентовладелец), Нестеров калибровки системы измерения тепловой энергии и теплоносителя и устройство для его осуществления // Патент РФ № 000 (действующий до 2020 г.). – Через перемычку между подачей и обраткой.
По п.1 формулы изобретения «отличающийся тем, что с помощью кранов отсекают объект потребления тепловой энергии и теплоносителя от источника подачи и возврата теплоносителя и калибруемой системы измерения, поток теплоносителя направляют с подающего трубопровода через образцовое средство на возвратный трубопровод, а при сличении показаний калибруемой системы и образцового средства учитывают разность показаний расхода, количества и температуры теплоносителя калибруемой системы измерения по подающему и возвратному трубопроводу.»
3. (патентовладелец), Перешивайлова измерения скорости потока и устройство для его осуществления // Патент РФ № 000. – Точное измерение расхода по точке перегиба (с дифференцированием).
По п.1 формулы изобретения «отличающийся тем, что определяют точку перегиба зависимости частоты вращения турбинки от одного из электрических параметров питания электродвигателя и по частоте вращения турбинки, соответствующей точке перегиба, определяют скорость потока.»
4. (под ред. ) Способ измерения скорости потока и устройство для его осуществления // Патентная заявка РФ № к патенту РФ № 000. – Точное измерение расхода по точке перегиба (с анализом спектра). Полное описание патентной заявки выложено на сайте Шмелевой [9], раздел «9. Ссылки».
По п.1 формулы изобретения «отличающийся тем, что питание электродвигателя модулируют гармоническим сигналом, а точку перегиба огибающей определяют по изменению спектральных компонент гармоник, суммарных и разностных частот.»
1. Andreev IP turbine flow transmitter IP Andreev. / / AS Number 1058415 (USSR).
2. Andreev IP (The patentee), Nesterov VN Method of calibrating the measuring system of thermal energy and heat transfer medium and a device for its implementation / / Patent number 2182320 (valid until 2020). - A bridge between flow and return.
According to claim 1, "wherein the cut off by crane object of consumption of heat and fluid from the source of supply and return coolant and calibrated measurement system, the flow of fluid is directed from the supply line through exemplary tool on the return line, and the collation of evidence for calibrated system and take into account the difference between the means of exemplary reading flow, quantity and temperature of the coolant calibrated measurement system for the feed and return lines. "
3. Andreev IP (The patentee), EL Pereshivaylova Way to measure the flow rate and device for its implementation / / Patent number 2,173,467. - Precise measurement of flow at a point of inflection (with differentiation).
According to claim 1 "characterized by determining the inflection point of the frequency of rotation of the impeller from one of the electrical parameters of the power of the motor and the frequency of rotation of the impeller, the corresponding point of inflection, determine the flow rate."
4. Shmelev AB (Ed. Andreeva IP) method for measuring the flow rate and device for its implementation / / patent application number to RF RF patent № 000. - Precise measurement of flow at a point of inflection (with an analysis of the spectrum). Full description of the patent application published on the website Szmielew [9], section "9. References ".
According to claim 1, "wherein the electric power harmonic modulated signal, and the inflection point of the envelope is determined by the change in the spectral components of the harmonics, the sum and difference frequencies."
ПРИЛОЖЕНИЕ
ПРЕЗЕНТАЦИИ И БАЗА ДАННЫХ
Предыстория
1. Из ТВ интервью советника мэра г. Тольятти : http://www. /watch? v=hl_xBaO0iwc - Теплосбережение в 40 раз за 12 лет застоя. Видео, 2 мин.
APPENDIX
PRESENTATIONS AND DATABASE
Prehistory
1. From TV interview adviser Mayor Togliatti IP Andreeva: http://www. /watch? v=hl_xBaO0iwc - teplosberezheniya 40 times in 12 years of stagnation. Video, 2 min.
Презентации сегодня
2. Шмелева МТС-2011. http://www. /watch? v=gckkZL80AOo - О глобальной сети калибруемого контроля. Видео, 3 мин. 20 сек.
3. - https://sites. /site/absmeleva/ - «Глобальная сеть калибруемого контроля чрезмерного удельного потребления энергии, топлива и воды». Google-2012.
4. Совместно: К. т.н. , д. э.н. , шк. Шмелева 2 проектов и описание самих проектов. 20слайда
http://vuit_proekt1_sonar-2012_presentation__20.41.18.ppt
http://vuit_proekt2_sonar-2012_presentation__20.46.58.ppt
Кликнуть и открыть в нижнем углу окна, после завершения загрузки 17,1 и 14,4 МБ соответственно.
Практически то же самое на портале Волжского университета им. г. Тольятти:
http://*****/presentation1.ppt
http://*****/presentation2.ppt
Presentation today
2. Shmelev AB Presentation of the MTS-2011. http://www. /watch? v=gckkZL80AOo - The global network of calibrated controls. Video, 3 min. 20 seconds.
3. Shmelev AB - Https://sites. /site/absmeleva/ - «Global Network calibrated control over the specific consumption of energy, fuel and water." Google-2012.
4. Together: Ph. D. IP Andreev, Ph. D. Afonichkin AI, skins. Shmelev AB Slide 2 of the project and the projects themselves. 20slide
http://vuit_proekt1_sonar-2012_presentation__20.41.18.ppt
http://vuit_proekt2_sonar-2012_presentation__20.46.58.ppt
Click and open in the bottom of the window after downloading 17.1 and 14.4 MB respectively.
Much the same site of the Volga University. VN Tatishchev Togliatti:
http://*****/presentation1.ppt
http://*****/presentation2.ppt
Ниже оба проекта описаны полностью (без новых изобретений):
http://*****/proekt1.pdf
Проект 1
«Контроль и совершенствование систем приборного учёта,
энергосбережения и обеспечение бестраншейной замены старых труб
инженерных сетей городов»
Авторы: , , ёва
http://*****/proekt2.pdf
Проект 2
«Сеть контроля и оценки удельного потребления энергоресурсов от
скважины до помещения»
Авторы: , А. И Афоничкин, ёва
The following two projects are described in full (without new inventions):
http://*****/proekt1.pdf
project 1
"The control and improvement of metering, energy efficiency and providing trenchless replacement of old pipes utilities cities "
Authors: IP Andreev, AI Afonichkin, AB Shmelev
http://*****/proekt2.pdf
project 2
"Network monitoring and evaluation of the specific energy consumption of well to the premises "
Authors: IP Andreev, AI Afonichkin, AB Shmelev
База данных
– блог (с 705 открытыми публикациями)
по управлению конструированием систем:
http://andreevip. *****/ - 1,4 млн. уникальных посетителей (на портале *****)
database
- Blog (from 704 entries open) IP Andreeva
designing management systems:
http://andreevip. *****/ - 1,4 million unique visitors (on the portal *****)
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 |
