Программа преддипломной практики и методические указания (стр. 4 )

Порядок изложения в документах математических уравнений такой же, как и формул. Допускается замена “прямых” (или "прямых") кавычек «парными» В пределах всей пояснительной записки рекомендуется использовать один вид кавычек.

Оформление иллюстраций

Все иллюстрации в пояснительной записке - рисунки, схемы, чертежи, графики, фотографии, именуются рисунками. Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в конце его (в приложении). Иллюстрации должны быть расположены так, чтобы их было удобно рассматривать без поворота текста или с поворотом по часовой стрелке. Рисунки по всему документы должны выполняться в одном стиле, с одной толщиной линии. Если рисунки выполняются с использованием компьютера, то в процессе выполнения пояснительной записки и графической части следует пользоваться одним графическим редактором. Наиболее популярные графические редакторы - «VISIO», «AutoCAD», «СorelDraw», «Photoshop», «PaintBrush».

Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается «Рис. 1». Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например, Рис. 1.1. Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например - Рис. А.3. При ссылках на иллюстрации следует писать «...в соответствии с рис. 2» при сквозной нумерации и «...в соответствии с рис. 1.2» при нумерации в пределах раздела. Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Пример оформления рисунка приведен ниже.

Если в тексте документа имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключением повторяющихся позиций, а для электро - и радиоэлементов - позиционные обозначения, установленные в схемах данного изделия

Рис. 1.2. Общая структурная схема аппаратуры регистрации электроэнцефалограмм (пример оформления рисунков)

Исключение составляют электро - и радиоэлементы, являющиеся органами регулировки или настройки, для которых (кроме номера позиции) дополнительно указывают в подрисуночном тексте назначение каждой регулировки и настройки, позиционное обозначение и надписи на соответствующей планке или панели. Допускается, при необходимости, номер, присвоенный составной части изделия на иллюстрации, сохранять в пределах документа. При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки и др.) их обозначают прописными буквами русского алфавита.

На приводимых в документе электрических схемах около каждого элемента указывают его позиционное обозначение; установленное соответствующими стандартами и, при необходимости, номинальное значение величины.

При изображении графиков наносят надписи по осям координат. Надписи должны содержать только принятые в тексте буквенные обозначения параметров без их расшифровки. Для пояснения только характера изменения функции возможно выполнение графика без приведения цифровых обозначений на осях координат. Фотографии выносятся в приложения, где наклеиваются на отдельные листы и обозначаются как рисунки.

Построение таблиц

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы, при его наличии, должно отражать ее содержание, быть точным, кратким. Название следует помещать над таблицей. При переносе части таблицы на ту же или другие страницы название помещают только над первой частью таблицы. Таблицы следует нумеровать арабскими цифрами сквозной нумерацией. Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, она должна быть обозначена «Таблица 1» или «1», если она приведена в приложении В. Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой.

На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать слово «таблица» с указанием ее номера. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

Таблица 1

Классификация УСО

Рис. 1. Пример оформления таблицы

Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается. Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости, в приложении к документу. Допускается помещать таблицу вдоль длинной стороны листа.

Если строки или графы таблицы выходят за формат страницы, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку и боковик. При делении таблицы на части допускается ее головку или боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.

Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы

Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят. Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой па одной странице, при этом повторяют головку таблицы в соответствии с рисунком 3. Рекомендуется разделять части таблицы двойной линией.

Графу «Номер по порядку» («№ п/п») в таблицу включать не допускается. Нумерация граф таблицы арабскими цифрами допускается в тех случаях, когда в тексте документа имеются ссылки на них, при делении таблицы на части, а также при переносе части таблицы на следующую страницу.

При необходимости нумерация показателей, параметров и других данных порядковые номера следует указывать в первой графе (боковике) таблицы непосредственно перед их наименованием. Перед числовыми значениями величин и обозначением типов, марок и т. п. порядковые номера не проставляют.

Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице физической величины, то её обозначение необходимо помещать над таблицей справа, а при делении таблицы на части - над каждой её частью.

Если в большинстве граф таблицы приведены показатели, выраженные в одних и тех же единицах физических величин (например в миллиметрах, вольтах), но имеются графы с показателями, выраженными в других единицах физических величин, то над таблицей следует писать наименование преобладающего показателя и обозначение его физической величины, например, «Размеры в миллиметрах», «Напряжение в вольтах», а в подзаголовках остальных граф приводить наименование показателей и (или) обозначения других единиц физических величин.

Для сокращения текста заголовков и подзаголовков граф отдельные понятия заменяют буквенными обозначениями, или другими обозначениями, если они пояснены в тексте или приведены на иллюстрациях, например D - диаметр, Н - высота, R - сопротивление.

Показатели с одним и тем же буквенным обозначением группируют последовательно в порядке возрастания индексов.

Ограничительные слова «более», «не более», «менее», «не менее» и др. должны быть помещены в одной строке или графе таблицы с наименованием соответствующего показателя после обозначения его единицы физической величины, если они относятся ко всей строке или графе. При этом после наименования показателя перед ограничительными словами ставится запятая.

Обозначение единицы физической величины, общей для всех данных в строке, следует указывать после ее наименования. Допускается при необходимости выносить в отдельную строку (графу) обозначение единицы физической величины.

Если в графе таблицы помещены значения одной и той же физической величины, то обозначение единицы физической величины указывают в заголовке (подзаголовке) этой графы. Числовые значения величин, одинаковые для нескольких строк, допускается указывать один раз.

Если числовые значения величин в графах таблицы выражены в разных единицах физической величины, их обозначения указывают в подзаголовке каждой графы. Обозначения, приведенные в заголовках граф таблицы, должны быть пояснены в тексте или графическом материале документа.

Предельные отклонения, относящиеся ко всем числовым значениям величин, помещенным в одной графе, указывают в головке таблицы под наименованием или обозначением показателя.

Предельные отклонения, относящиеся к нескольким числовым значениям величин или к определенному числовому значению величины, указывают в отдельной графе.

Текст, повторяющийся в строках одной и той же графы и состоящий из одиночных слов, чередующихся с цифрами, заменяют кавычками. Если повторяющийся текст состоит из двух и более слов, при первом повторении его заменяют словами «То же», а далее кавычками. Если предыдущая фраза является частью последующей, то допускается заменить ее словами «То же» и добавить дополнительные сведения. При наличии горизонтальных линий текст необходимо повторять.

Заменять кавычками повторяющиеся в таблице цифры, математические знаки, знаки процента и номера, обозначение марок материалов и номиналов деталей, обозначения нормативных документов не допускается. При отсутствии отдельных данных в таблице следует ставить прочерк (тире).

При указании в таблицах последовательных интервалов чисел, охватывающих все числа ряда, их следует записывать: «От... до... включ.», «Св. ... до... включ.». В интервале, охватывающем числа ряда, между крайними числами ряда в таблице допускается ставить тире.

Интервалы чисел в тексте записывают со словами «от» и «до» (имея в виду «От... до... включительно»), если после чисел указана единица физической величины или числа представляют безразмерные коэффициенты; или через дефис, если числа представляют порядковые номера.

В таблицах при необходимости применяют ступенчатые полужирные линии для выделения диапазона, отнесенного к определенному значению, объединения позиции в группы и указания предпочтительных числовых значений показателей, которые обычно расположены внутри ступенчатой линии, или для указания, к каким значениям граф и строк относятся определенные отклонения. При этом в тексте должно быть приведено пояснение этих линий.

Числовое значение показателя проставляют на уровне последней строки наименования показателя. Значение показателя, приведенное в виде текста, записывают на уровне первой строки наименования показателя. Цифры в графах таблиц должны проставляться так, чтобы разряды чисел во всей графе были расположены один под другим, если они относятся к одному показателю. В одной графе должно быть соблюдено, как правило, одинаковое количество десятичных знаков для всех значений величин.

При наличии в документе небольшого по объему цифрового материала его нецелесообразно оформлять таблицей, а следует давать текстом, располагая цифровые данные в виде колонок, например:

по высоте ±2,5 %

по ширине +1,5 %

по толщине ±3 %

Если необходимо пояснить отдельные данные, приведенные в документе, то эти данные следует обозначать надстрочными знаками сноски. Сноски в тексте располагают с абзацного отступа и конце страницы, на которой они обозначены, и отделяют от текста короткой тонкой горизонтальной линией с левой стороны, а к данным, расположенным в таблице, в конце таблицы над линией, обозначающей окончание таблицы.

Знак сноски ставят непосредственно после того слова, числа, символа, предложения, к которому дается пояснение, и перед текстом пояснения. Знак сноски выполняют арабскими цифрами со скобкой и помещают на уровне верхнего обреза шрифта. Нумерация сносок отдельная для каждой страницы. Допускается вместо цифр выполнять сноски звездочками. Применять более четырех звездочек не рекомендуется.

Оформление графической части

Графический материал дипломного проекта (работы) должен быть представлен в виде чертежей и плакатов, характеризующих основные выводы и предложения дипломанта. Состав и объем графического материала применительно к специальности должны определяться руководителем дипломного проекта (работы). Перечень графического материала с указанием конкретных наименований и объема в листах должен приводиться в задании на дипломный проект (работу).

Рекомендуемый объем графического материала составляет 6-10 листов формата А1 (594 х 841 мм). Графический материал должен выполняться в соответствии с основными требованиями действующих государственных стандартов и нормативных документов. Надписи, технические требования и таблицы на чертежах выполняют чертежным шрифтом.

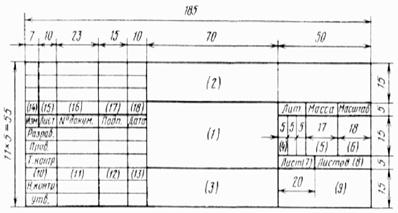

Основная надпись на всех видах чертежей и схем выполняется по форме ГОСТ 2.104-68, показанной на рисунке 2.

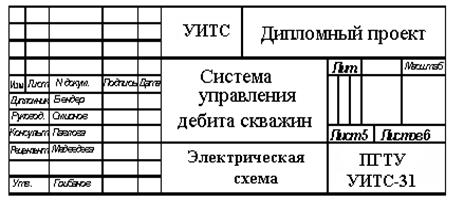

Рис. 2. Основная надпись

В графах основной надписи необходимо указать:

- в графе 1 - наименование изделия;

- в графе 2 - обозначение документа (чертежа);

Пример заполнения графы 2 для чертежа общего вида:

ЦТРК 2007.003456 ВО-01

Здесь ЦТРК - код университета по классификатору, 2007 - номер специальности, 003456 - номер зачетной книжки, ВО - шифр документа для чертежа общего вида, 01 - год защиты дипломного проекта. Для других видов документов применяются следующие шифры: чертеж схемы электрической структурной - Э1, чертеж схемы электрической функциональной - Э2, чертеж схемы электрической принципиальной - Э3, сборочный чертеж - СБ, пояснительная записка - ПЗ, схема подключения - Э5, перечень элементов - ПЭ, ведомость к дипломному проекту - ВД.

- в графе 3 - обозначение материала детали (графу заполняют только на чертежах детали);

- в графе 4 - вид чертежа (в данном случае проставляется литера У, т. к. все чертежи учебные);

- в графе 5 - масса изделия;

- в графе 6 - масштаб чертежа;

- в графе 7 - порядковый номер листа;

- в графе 8 - общее количество листов документа (графу заполняют только на первом листе);

- в графе 9 - ПГТУ, группа.

В текстовых документах (спецификации, ведомости к дипломному проекту) применяют форму основной надписи для первого листа по рис. 3, а для следующих листов - по рис. 4.

Спецификации к чертежам и перечни элементов к схемам оформляются, как правило, на отдельных листах формата А4 (210 х 297 мм) и помещаются в приложении к пояснительной записке.

Заглавный (первый) лист спецификации вычерчивается по форме, изображенной на рис. 3.

Допускается помещать спецификацию на поле чертежа. При этом ее заполняют в том же порядке и в той же форме, что и спецификацию, выполненную на отдельных листах.

Рис. 3. Форма основной надписи для первого листа

Рис. 4. Форма основной надписи

Оформление плакатов произвольное. Необходимо в левом верхнем углу проставить номер УДК и название темы. Допускается наклеивать на плакаты фотографии, распечатки результатов работы программ, и т. п. Рекомендуется выполнять плакаты и чертежи в графических редакторах "Visio" или "AutoCad"

5. Распространенные ошибки

5.1 Структура и оформление пояснительной записки

- нарушена обязательная последовательность расположения материала;

- отсутствует ведомость к дипломному проекту;

- отсутствует реферат;

- отсутствует раздел «Содержание»;

- страницы не пронумерованы, пронумерованы карандашом или же пронумерованы неверно (например, номер указан в центре страницы или внизу, номера страниц повторяются или пропускаются);

- отсутствуют выводы по разделам;

- подчистки в тексте выполнены неаккуратно.

- отдельные куски текста заклеены бумагой;

- на титульном листе отсутствует подпись дипломника (руководителя, консультанта);

- отсутствует отзыв руководителя;

- на чертежах, помещаемых в корпус пояснительной записки, нет подписи дипломника (руководителя).

5.2 Аннотация и реферат в пояснительной записке

- не имеют выходных данных;

- тексты аннотаций на русском и на иностранном языках не эквивалентны друг другу по смыслу;

5.3 Стиль и орфография текста пояснительной записки

- наличие синтаксических ошибок;

- не выделяются запятой придаточные предложения, деепричастный и причастный обороты, неправильно употребляется двоеточие;

- неправильное построение предложений с перечислением.

- стиль коряв, косноязычен, неровен, изобилует жаргоном и вульгаризмами;

- употребление местоимения 1-го лица – «я», неуместное употребление глагольной формы 1-го лица единственного числа. Например: «Ниже я рассматриваю...» вместо «Рассмотрим...», «Определим...» и т. п.;

- некоторые сокращенные обозначения функциональных блоков неудобочитаемы, вызывают посторонние ассоциации. Например, БУДИ, СУК, СС, КСКС и т. п.;

- встречаются пропуски в тексте, т. е. нарушается связность изложения;

- очень многочисленны ошибки, связанные со словом «расчет». Часто пишут: «рассчет» (вместо «расчет»), «рассчетный» («расчетный»), «расчитанный» («рассчитанный»);

- не ставят запятые после слов и выражений: «следовательно, ...», «таким образом, ...», «итак, ...», «по-видимому, ...» и др.;

- неправильно используются или путаются дефис (-) и тире Дефис необходимо употреблять при разделении слова на части («встречно-параллельное включение»), а тире - при выделении или разделении слов в предложениях и других синтаксических конструкциях.

5.4 Термины, используемые в пояснительной записке

- дипломники часто смешивают термины: "цепь" и "схема", "значение" и "величина",

- часто нестрогое употребление терминов: "напряжение" вместо "комплексная амплитуда напряжения" или "среднеквадратическое значение гармонического напряжения"; "коэффициент передачи" вместо "комплексный коэффициент передачи цепи по напряжению"; "осциллограмма" вместо "временная диаграмма (эпюра)"; "схема" вместо "схема электрическая принципиальная"; "уравнение" вместо "формула".

5.5 Формулы в тексте пояснительной записки

- пояснения к формулам выполнены неверно. Смысловое значение каждого символа надо давать с новой строки и в определенной логической последовательности;

- ошибочно или неудачно указаны размерность величин: (mV вместо мВ; mА вместо мкА; 0,00012 Гн вместо 120 мкГн; 12×10-10 Ф вместо 1,2 нФ или 1200 пФ);

- вместо десятичной запятой употребляется десятичная точка, как это принято в иностранных источниках;

- заимствованные из различных источников формулы, теоретические положения и факты приводятся без ссылок. Такое нарушение этики цитирования является фактически плагиатом и может быть расценено как нарушение авторских прав.

5.6 Таблицы в тексте пояснительной записки

- не нумеруются;

- не имеют содержательных заголовков.

5.7 Рисунки в тексте пояснительной записки

- выполнены на кальке или миллиметровой бумаге;

- рисунки выполнены карандашом;

- не все рисунки имеют подписи;

- подпись к рисунку оформлена неверно, например, подпись располагается над рисунком, или содержание рисунка не соответствует подписи;

- отсутствует расшифровка блоков структурной схемы;

- подписи к рисункам неточны. Например, "схема" вместо "схема электрическая принципиальная..." или "комплексная схема замещения...";

- некоторые рисунки представляют собой комбинацию принципиальных, функциональных и структурных электрических схем;

- подписи и надписи сделаны корявым почерком;

- не весь графический материал, вынесенный на чертежные листы большого формата, представлен в пояснительной записке (в случае, если такое требование предъявляется в задании руководителем проекта);

- графики не имеют координатной сетки и оцифровки координатных осей, размерность величин не указана;

- рисунки, выполненные с использованием компьютера (в частности, программы VISIO), выполнены небрежно: линии на рисунке имеют неправильную длину, используются недопустимые переносы слов, элементы рисунков и чертежей накладываются друг на друга.

5.8 Список использованных источников

- отсутствует единообразие в ссылках на источники: одновременно используют как прямые, так косые и квадратные скобки (в которые помещают порядковый номер источника);

- нарушается порядок ссылок, источники нумеруют в произвольном порядке, а не в порядке появления ссылок в тексте.

5.9 Приложения в пояснительной записке

- в приложения выносят существенно важный для данной работы материал, а не вспомогательный, что неправомерно;

- приложение не имеет номера (если имеется несколько приложений) и тематического заголовка;

- формулы, рисунки и таблицы, включенные в приложение, неправильно нумеруются.

- каждое приложение должно начинаться с нового листа. Часто это условие не выполняется;

5.10 Листы большого формата графической части

Здесь отклонений от нормы особенно много, ниже отмечены лишь наиболее распространенные.

- не весь материал, вынесенный на листы большого формата, представлен в пояснительной записке (в случае, если это требуется по заданию руководителем);

- размеры листов нестандартные (это, в основном, относится к случаям, когда листы большого формата склеиваются из листов формата А4, и склеиваются весьма небрежно);

- чертежи выполнены в тонких линиях или неконтрастно;

- неверно обозначают резисторы переменные и подстроечные, полупроводниковые диоды (особенно стабилитроны), биполярные транзисторы (нарушают угловые размеры между линиями, не различают транзисторы корпусные и бескорпусные), элементы цифровой техники и аналоговой техники (например, операционный усилитель изображают в виде равностороннего треугольника), пересечение проводов, контакты разъемных соединений (штыри, гнездо, соединения, соединения коаксиальные);

- надписи, технические требования и таблицы на чертежах надо выполнять чертежным шрифтом. Это требование часто нарушают.

Заключение

Данное пособие не может охватить всех вопросов, связанных с дипломным проектированием и оформлением дипломных проектов. Поэтому необходимо пользоваться нормативными документами и сведениями, содержащимися в других источниках (см. список использованных источников).

В последнее время вышло несколько подобных пособий (некоторые перечислены в списке использованных источников), которые основаны на существующих и устаревших нормативных документах. В этих пособиях имеется множество несоответствий с существующими стандартами, и часто в данных пособиях имеются прямо противоположные рекомендации. Во всех случаях приоритет по спорным вопросам остается за официальными нормативными документами, перечисленными во введении, и за настоящим пособием. В случае недоразумений необходимо обращаться за консультацией к нормоконтролеру или преподавателю, читающему на кафедре соответствующий курс.

Материалы, приведенные в различных источниках, можно использовать в качестве дополнительных при отсутствии явных расхождений с действующими нормативными документами и настоящим пособием.

Список использованных источников

1. , Битюцкая преддипломной практики и методические указания к дипломному проектированию. – Учеб. пособие для студ. спец. 080801.65. Изд. 2-е перераб. и доп. – Пятигорск, РИА-КМВ, 2007. – 106 с.

2. Дипломный проект. Общие требования к содержанию и оформлению. СТП . - Таганрог: ТРТИ, 19с.

3. , , Терехова электрических схем по ЕСКД. - М:. Издательство стандартов, 19с.

4. , Максимов стандартов в электросвязи и радиоэлектронике. - М.: Радио и связь, 19с.

5. Разработка и оформление конструкторской документации РЭА: Справ. пособие / , , - М.: Радио и связь, 2с.

6. , Черниховский к оформлению документации дипломных проектов - Таганрог: ТРТИ, 20с.

7. ГОСТ 2.105-95. Общие требования к текстовым документам. - М.: Изд-во стандартов, 20с.

8. Сапаров стандартов в электросвязи и радиоэлектронике. Уч. пособие для вузов. М.: Радио и связь, 20с.

9. , Поляков пособие по дипломному проектированию. Таганрог: Изд-во ТРТУ, 20с. (библ. № 000)

10. Вопросы интенсификации дипломного проектирования. Уч. пособие для вузов. / Под ред. . - Таганрог: ТРТИ, 20с. (библ. № 000).

Приложение 1

Образец заявления о закреплении за студентом места прохождения преддипломной практики

Заведующему кафедрой

УИТС

___________________

студента группы ИДМП-----

Иванова Олега Сергеевича

ЗАЯВЛЕНИЕ

Прошу считать местом прохождения моей преддипломной практики МУЗ КБ №2, г. Пятигорск

Дата и подпись студента_________________

Приложение 2

Образец заявления о закреплении за студентом темы дипломного проекта и руководителя

Зав. Кафедрой_____________

_________________________

студента группы________

_________________________

ЗАЯВЛЕНИЕ

Прошу утвердить мне тему дипломного проекта _____________________________________________________________________________________________________________________________________________________________________

В качестве научного руководителя прошу назначить _______________________________________________________

В качестве консультанта прошу назначить ___________________________________________

Дата и подпись студента_________________

Приложение 3

Образец титульного листа отчета по преддипломной практике

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

Кафедра УПРАВЛЕНИЯ И ИНФОРМАТИКИ В ТЕХНИЧЕСКИХ СИСТЕМАХ

ОТЧЕТ

ПО преддипломной ПРАКТИКЕ

Выполнил:

Студент (ка) группы

Курс специальность____________

Руководитель:

(должность, ученая степень)

__________________________________

(Ф. И.О.)

Дата сдачи отчета__________

Отчет защитил с оценкой:

________________

________________

(подпись руководителя)

Пятигорск 20

ПРИЛОЖЕНИЕ 4

Образец бланка на рецензию

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

РЕЦЕНЗИЯ НА ВЫПУСКНУЮ КВАЛИФИКАЦИОННУЮ РАБОТУ

1.  Фамилия и инициалы студента_________________________________________

2.  Курс _______ специальность __________________________________________

_________________________________________________________________________

3.  Тема дипломного проекта_____________________________________________

________________________________________________________________________________________________________________________________________________

4.  Дата представления работы на рецензию «____»__________________200___г.

5.  Дата возвращения работы «____»_________________200___г.

6.  Фамилия и должность рецензента______________________________________

________________________________________________________________________________________________________________________________________________

РЕЦЕНЗИЯ

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

«____»_______________200__г. ___________________________________

Форма и размеры основной надписи чертежей и схем (размеры указаны в миллиметрах). Пример их заполнения.

В графе 1 - указать наименование дипломного проекта; в графе 2 - наименование кафедры; в графе 3 - наименование чертежа; в графе 7 - номер листа; в графе 8 - число листов; в графе 9 - университет, факультет, группа; в графе 10 - характер работы по дипломному проекту; в графе 11 - фамилии; в графе 12 - подписи; в графе 13 - дата подписи документа.

ПРИЛОЖЕНИЕ 6

Образец титульного листа дипломного проекта

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

ДИПЛОМНЫЙ ПРОЕКТ №_______

Студента(ки)______________________________________

Фамилия, инициалы

Специальности ___________________________________________________

номер, наименование

___________________________________________________

Тема ___________________________________________________

______________________________________________________________________________________________________

Приказ о закреплении темы от «____»_________________20____г. №_______________

Чертежи ________________ листов

Пояснительная записка _____ листов

Проект защищен_________________ (дата)

Протокол № ____________________

С оценкой ______________________

Технический секретарь ГАК ___________________ (подпись) (инициалы, фамилия)

ПРИЛОЖЕНИЕ 7

Образец пояснительной записки дипломного проекта

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

Кафедра ____________________________________________________________________

Допущено к защите

Зав. кафедрой______________

__________________________

подпись, инициалы, фамилия

«____»___________200__г.

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к _______________________________________________________________ на тему

(дипломный проект или работа или исследовательская работа)

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Студент (ка) _________________ ______________________________________________

(подпись) (инициалы, фамилия)

Специальность __________________________ Группа _____________________________

(шифр) (обозначение)

Обозначение проекта ____________________________________________________

КОНСУЛЬТАНТЫ 1. _________________________________ (наименование раздела) _____________ ___________________ (подпись) (инициалы, фамилия) 2._________________________________ (наименование раздела) _____________ ___________________ (подпись) (инициалы, фамилия) 3. _________________________________ (наименование раздела) _____________ ____________________ (подпись) (инициалы, фамилия) 4. _________________________________ (наименование раздела) _____________ ____________________ (подпись) (инициалы, фамилия)

РУКОВОДИТЕЛЬ ______________ __________________ (подпись, дата) (инициалы, фамилия) РЕЦЕНЗЕНТ ______________ __________________ (подпись, дата) (инициалы, фамилия) НОРМОКОНТРОЛЕР ______________ __________________ (подпись, дата) (инициалы, фамилия) Проект защищен ____________________ (дата) Протокол № _______________________ С оценкой__________________________

Пятигорск 20 ____

ПРИЛОЖЕНИЕ 8

Образец задания на дипломный проект

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ПЯТИГОРСКИЙ ГОСУДАРСТВЕННЫЙ ГУММАНИТАРНО-ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

УТВЕРЖДАЮ:

Зав. кафедрой________________

____________________________

подпись, инициалы, фамилия

«____»________________200__г.

ЗАДАНИЕ НА ДИПЛОМНЫЙ ПРОЕКТ

Студенту (ке)_____ курса _____________группы ___________________формы обучения

____________________________________________________________________

(Ф. И.О. полностью)

1. Тема проекта______________________________________________________________
