Станок абразивно – отрезной 8Т222У (стр. 1 )

ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО СИБИРСКАЯ ПРОМЫШЛЕННАЯ КОМПАНИЯ «Т Е Х Н И К А» Россия, 7а www. ***** E-mail: *****@***ru Отдел сбыта: т/ф: (38, , Директор: т/ф (38   ® Работаем с 1990 г.

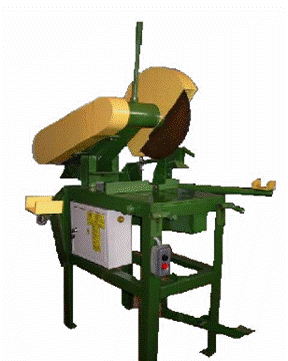

СТАНОК

АБРАЗИВНО – ОТРЕЗНОЙ

8Т222У

8ТРЭ

Заводской номер ____________________

Паспорт и руководство по

эксплуатации

г. Кемерово 2005 г.

Мы благодарны вам за приобретение станка производства “ Техника”.

Перед вводом в эксплуатацию станка Вам необходимо тщательно ознакомиться с настоящим Руководством по эксплуатации.

Придерживаясь наших рекомендаций, изложенных в настоящем руководстве по эксплуатации и своевременному техническому обслуживанию, Вы обеспечите длительную сохранность и стабильность технико-эксплутационных характеристик, норм точности и надёжности приобретённого станка.

В случае возникновения затруднений, связанных с эксплуатацией нашего станка, Вы можете обратиться к нам в любое время.

Наш адрес: Россия, а

“Техника”

*****

mail@ *****

т/ф: (38, ,

т/ф (38– директор

Изготовитель станка постоянно ведёт работу по совершенствованию технико-эксплуатационных характеристик всех выпускаемых станков, поэтому в данном руководстве по эксплуатации непринципиальные изменения, не снижающие технико-эксплуатационных возможностей станка, могут быть не отражены..

Содержание

1.	Назначение и область применения	4
2.	Основные технические характеристики	4
3.	Комплект поставки	5
4.	Порядок транспортирования, хранения, монтажа и ввода в эксплуатацию	6
5.	Устройство и работа станка	10
6.	Электрооборудование станка	12
7.	Техника безопасности	13
8.	Смазка станка	14
9.	Эксплуатация и обслуживание станка	15
10.	Возможные неисправности и методы их устранения	18
11.	Сводная ведомость покупных и стандартных изделий	19
12.	Приемка станка по качеству	19
13.	Гарантийные обязательства	22
14.	Сведения об изготовителе	23
15.	Приложение	24

1.  Назначение и область
применения

1.1  . Станок абразивно-отрезной 8Т222У предназначен для резки металла (и материалов аналогичных физических свойств) абразивным кругом, либо для распиловки (торцовки) древесины пилой, установленной взамен абразивного круга.

1.2  . Станок может использоваться в любой отрасли промышленности где для резки металлопроката нецелесообразно использование более тяжелых станков (ножовочных, ленточных и т. п.) благодаря простоте в эксплуатации.

1.3  . Станок изготавливается в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станка допускается в закрытых помещениях при температуре окружающего воздуха от +10ºС до +40ºС и относительной влажности не более 75%.

1.4  . Оригинальные конструктивные решения в сочетании с высокой производительностью и надежностью в эксплуатации делают целесообразным применение станка как в больших цехах промышленных предприятий, так и в небольших мастерских индивидуального производства.

1.5  . Станок соответствует ГОСТ 12.3.028-82 ССБТ «Процессы обработки абразивным и эльборовым инструментом. Требования безопасности» и ГОСТ 12.2.026.0-93 МССМС. Оборудование деревообрабатывающее. Требования безопасности к конструкции.

2.  Основные технические
характеристики

2.1. Станок соответствует требованиям ТУ .

2.2. Основные параметры и характеристики при использовании станка как абразивно-отрезного по металлу приведены в таблице 1.

2.3. Дополнительные параметры и характеристики при исполнении станка как торцовочного деревообрабатывающего приведены в таблице 2.

Таблица 1.

№ П/п	Показатели	Ед. изм.	Значение
1.	Наибольший типоразмер отрезаемых заготовок: ·  труба диаметром, не более ·  уголок с размером полки, не более ·  швеллер, не более ·  круг, не более	мм	140 75х75 № 14 40
2.	Расстояние от плоскости стола до нижней точки отрезного круга при верхнем положении суппорта, не менее (регулируемое)	мм	220
3.	Наибольший диаметр отрезного круга	мм	400
4.	Частота вращения отрезного круга	об/мин	3600
5.	Направление вращения отрезного круга (если смотреть со стороны гайки шпинделя)		против часовой стрелки
6.	Электродвигатель привода: мощность число оборотов	кВт об/мин	3,0 3000
7.	Род тока питающей сети: напряжением частотой	В Гц	Трехфазный переменный 380 50
8.	Присоединительный размер патрубка для удаления абразивной пыли (диаметр)	мм	120
9.	Габаритные размеры станка без упорной линейки (ширина х длина х высота)	мм	550 х 850 х 1400
10.	Масса станка, не более	кг	132

Таблица 2.

№ п/п	Показатели	Ед. изм.	Значение
1.	Наибольший типоразмер отрезаемых заготовок: ·  брус, не более ·  круглый лес, не более ·  доска обрезная (толщиной до50мм) шириной, не более	мм	140х140 140 250
2.	Расстояние от плоскости стола до нижней точки пильного диска при верхнем положении суппорта, не менее (регулируемое)	мм	220
3.	Наибольший диаметр пильного диска	мм	400

Примечание: Пункты 4-10 табл.1. аналогичны для обеих модификации станка.

  3. Комплект поставки

  3.1.Перечень комплектующих и документов, входящих в комплект станка, приведен в таблице 3.

Таблица 3.

Обозначение	Наименование	Кол-во	Примечание
8Т2СБ	Станок абразивно-отрезной	1
Документы
8Т2РЭ	Паспорт и руководство по эксплуатации	1
Инструмент
	Круг отрезной 400х4х32 14А 63-80Н 33-37 БУ 2кл 1 ГОСТ	1	Установлен на станке
	Пила дисковая 400х50х2 ГОСТ	1	Поставляется за отдельную плату
Комплектующие
8Т2СБ	Зажим универсальный	1	Установлен на станке
8Т2	Линейка упорная	1	Установлена на станке
8Т2СБ	Опоры поддерживающие	2	Установлены на станке
8Т2СБ	Ступица с шайбой для абразивного круга	1	Установлена на станке
	Тисы поворотные	1	Поставляются за отдельную плату
8Т222.220.000 СБ	Ступица с шайбой для пилы дисковой	1	Поставляется за отдельную плату

Примечание:

Для достижения необходимых технических характеристик, комплект поставки может быть изменен или дополнен по желанию заказчика, при этом дополнительные приспособления поставляются за отдельную плату.

4. Порядок транспортирования, хранения, монтажа и ввода в эксплуатацию

4.1. Транспортирование

4.1.1. Транспортирование станка производить в специально оборудованном транспорте, при этом следует соблюдать все нормы и правила грузоперевозок, в частности надежно раскреплять груз.

4.1.2. Отгрузка станка производится без упаковки при транспортировании открытым автомобильным транспортом без перегрузок или в контейнере любым видом транспорта в условиях Л по ГОСТ 23170 (в части воздействия механических факторов). При этом срок транспортирования не более 30 дней.

4.1.3. По требованию потребителя станок может быть упакован для транспортирования в условиях Ж по ГОСТ 23170 (в части воздействия механических факторов). При этом допускаются следующие сочетания внутренней упаковочной транспортной тары:

а) ВУ – 0 по ГОСТ 9.014 с ящиками типов I-1, II-1; III-1; V-1; VI-1по ГОСТ 10198; при этом дно стенки и крышка ящика изготовлены из профилированных досок и обиты изнутри водонепроницаемым материалом.

б) ВУ – 1 по ГОСТ 9.014 с ящиками типов I-2, II-2; III-2; V-2; VI-2 по ГОСТ 10198; при этом крышка ящика обита плотным водонепроницаемым материалом.

4.1.4. Прилагаемая к станку техническая документация отправляется вместе с товаросопроводительной документацией или герметично упаковывается в пакет по ГОСТ 12302 из пленки полиэтиленовой по ГОСТ 10354 и помещается внутрь ящика.

4.1.5. При выполнении операций по погрузке, выгрузке, перемещению станка и его установке на месте хранения или эксплуатации должен быть обеспечен правильный выбор грузоподъемных и транспортных средств. Грузоподъемные устройства следует выбирать с учетом массы станка и его составных частей.

4.1.6. При транспортировке, монтаже, демонтаже для надежного зачаливания и безопасного перемещения станка или его сборочных единиц следует использовать специальные рым болты, отверстия и другие устройства, предусмотренные конструкцией станка.

4.1.7. Транспортировку станка к месту его установки производить согласно правилам строповки с помощью стального троса, прошедшего периодическую проверку в органах Госгортехнадзора. Подъём не начинать, не убедившись в равномерном натяжении троса и подвеске груза без перекосов. Схема строповки станка приведена на рис.4.1.

4.1.8. При транспортировке станка к месту его установки и при опускании его на пол следует избегать сильных толчков и ударов.

4.1.9. При проведении всех работ связанных с транспортировкой станка следует соблюдать требования, изложенные в соответствующей нормативной документации «Технические условия погрузки и крепления грузов» «Правила перевозки грузов», ГОСТ ГОСТ 12.1.004-85, ГОСТ12.3.009-76.
