Мультиплексор МС4Е1-2. КРПГ.ТО. Техническое описание и инструкция по эксплуатации (стр. 2 )

Структура команд дистанционного управления при включении локальных шлейфов

представлена в таблице 4

Таблица 4

	Идентификатор запроса	Имя устройства	Год изготовления	Фикс. код	Код команды	Порядковый номер	Контрольная сумма сумма умма
№ байта	1	2	3	4	* 5	* 6	7	* 8	*9	** 10
Локальный шлейф 1А	ASCII	q	c	e	e	Y-data			n1 data	n2 data	Check. sum.
HEX	71	63	65	65	7F	32
Локальный шлейф 2А	ASCII	q	c	e	e	Y-data			n1 data	n2 data	Check. sum.
HEX	71	63	65	65	7F	33
Локальный шлейф 1B	ASCII	q	c	e	e	Y-data			n1 data	n2 data	Check. sum.
HEX	71	63	65	65	7F	34
Локальный шлейф 2B	ASCII	q	c	e	e	Y-data			n1 data	n2 data	Check. sum.
HEX	71	63	65	65	7F	35

*Данные идентичны соответствующим байтам таблицы 1;

** Check sum = data (байт № 7).

6.4 Структура команд дистанционного управления при включении удаленных шлейфов представлена в таблице 5

Таблица 5

Идентификатор запроса

Имя устройства

Год изготовления

Фикс. код

Код команды

Порядковый номер

Порядковый номер

Номера каналов

Контрольная сумма

№ байта

1

2

3

4

* 5

* 6

7

* 8

* 9

** 10

** 11

*** 12

Удаленный шлейф

ASCII

q

c

e

e

Y-data

n1 data

n2 data

Adr1 .

Adr2

Check. sum

HEX

71

63

65

65

7F

66

*Данные идентичны соответствующим байтам таблицы 1;

** В МС4Е1-2 имеются 3 группы по 4 независимых канала, по каждому из которых может быть включен удаленный шлейф. Каждому из каналов соответствует один бит Adr_data.

Включению шлейфа канала соответствует установка бита Adr_data в “1”. Значение бита равное “0” соответствует отключению шлейфа.

***Значение Check sum определяется суммой байтов №7 и №10,11 команды дистанционного управления (без учета переполнения).

Структура 10 и 11-го байта приведена в таблице 6.

Таблица 6

10 байт
D7	D6	D5	D4	D3	D2	D1	D0
канал 4A	канал 3A	канал 2A	канал 1A	канал 4B	канал 3B	канал 2B	канал 1B
11 байт
канал 4	канал 3	канал 2	канал 1	-	-	-	-

Для удержания шлейфа во включенном состоянии в течение времени большем 1 сек. ( при управлении по каналу RS ) соответствующая команда должна посылаться с интервалом, меньше 1 сек.

Конфигурация и работа с программой.

Для диагностики и установления конфигурации мультиплексора используется программа

Diagn12.exe.

При ее запуске при выборе в меню “Диагностика” прибора МС4Е1-2 отображается панель

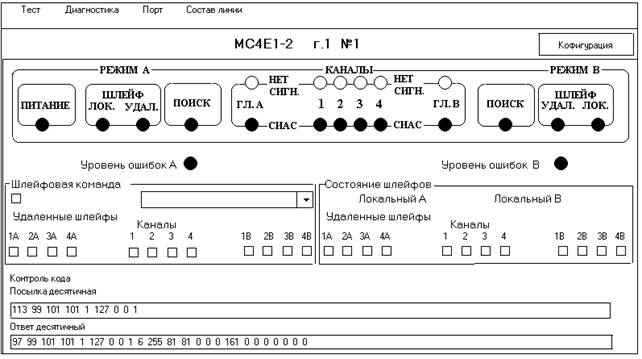

индикации тестируемого прибора и программные элементы управления шлейфами(рис13)

Рис 13

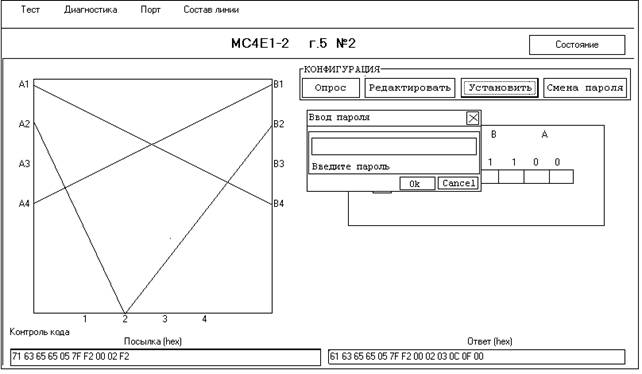

При нажатии кнопки “Конфигурация” посылается запрос на опрос текущей конфигурации прибора, которая будет отображаться в соответствующем окне программы(см рис 14)

рис 14

Для подготовки новой конфигурации нажмите кнопку “Редактировать” или выберите соответствующий канал нажав на его метку (например “A2” ) для добавления новой связи или удаления существующей, связанной с данным каналом. Для посылки команды изменения конфигурации нажмите кнопку “Установить”. При этом программа запросит пароль на исполнение этой команды. Пароль по умолчанию “1234” .При эксплуатации программы пароль может быть изменен пользователем. При утрате пароля доступ к изменению конфигурации возможен только при повторной установке программы(пароль по умоллчанию) Для возврата в основную программу нажмите кнопку “Состояние “

7. Спецификация разъемов.

7.1. Стык Е1.

Каждый стык Е1 имеет разъем RJ45, цоколевка приведена в табл.7.

Таблица 7.

Контакт	Наименование	Назначение
1	TD (Выход)	Передаваемый сигнал
2	TD (Выход)	Передаваемый сигнал
3	^	земля
4	RD (Вход)	Принимаемый сигнал
5	RD (Вход)	Принимаемый сигнал
6	^	земля
7	-	свободный
8	-	свободный

7.2. Каждый стык Е2 имеет два BNC разъема, для входного сигнала и для выходного сигнала.

7.3. Контроль (последовательный порт RS 232).

Выведен на заднюю панель в виде 9-pin D-типа разъема. Цоколевка и назначение выводов приведены в таблице 8.

Таблица 8.

Контакт	Наименование	Назначение
1	DCD (вход)	Детектор принимаемого с линии сигнала
2	RD (вход)	Принимаемые данные
3	TD (выход)	Передаваемые данные
4	DTR (выход)	Готовность выходных данных
5	SG	Сигнальное заземление
6	DSR (вход)	Готовность данных
7	RTS (выход)	Запрос передачи
8	CTS (вход)	Сброс для передачи
9	RI (вход)	Индикатор вызова

Примечание. Контакты 4, 6, 9 и 1, 7, 8 объединены между собой внутри мультиплексора.

7.4. Разъем питания.

Тип разъема для исполнения 18-75 В ОНЦ-РГ-09-4/14-81.

Цоколевка разъема питания приведена в таблице 9.

Таблица 9.

Контакт	Назначение
1	-(18-75) В
2	+(18-75) В
3	свободный
4	свободный

8. Общие указания по эксплуатации.

8.1. Перед началом эксплуатации мультиплексора следует проверить: отсутствие механических повреждений; наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений; чистоту гнезд, разъемов и клемм; состояние соединительных проводов, кабелей; состояние лакокрасочных покрытий и четкость маркировок.

8.2. До включения прибора необходимо ознакомиться в разделами 9, 10 настоящего технического описания.

9. Указания мер безопасности.

9.1. При работе с прибором необходимо соблюдать действующие правила по технике безопасности при работе с электроустановками.

9.2. Включение мультиплексора для регулировки и ремонта со снятой крышкой разрешается только лицам, прошедшим соответствующий инструктаж.

9.3. При ремонте мультиплексора не допускать соприкосновения с токонесущими элементами, так как в мультиплексоре имеется переменное напряжение 220 В (для исполнения с питанием 220 В).

Все остальные напряжения, питающие схему мультиплексора, опасности для оператора не представляют.

9.4. Ремонтировать мультиплексор могут лица, имеющие допуск к работе с напряжением до 1000 В.

10. Подготовка к работе.

10.1. Перед началом работы следует внимательно изучить техническое описание и инструкцию по эксплуатации, а также ознакомиться с расположением и назначением органов управления и контроля на передней панели и задней стенке мультиплексора.

10.2. Разместить мультиплексор на рабочем месте, обеспечив удобство работы и условия естественной вентиляции.

10.3. Проверить надежность заземления.

10.4.Подключить соединительные кабели к мультиплексору согласно рис. 15.

Рис. 15

10.5. Подсоединить шнур питания к питающей сети. Переключатель сети должен находиться в выключенном состоянии.

11. Порядок работы.

11.1. Если мультиплексор внесен в помещение после пребывания при отрицательных температурах, то перед включением его необходимо выдержать в нормальных условиях в течении 4 часов.

  11.2. Включить кнопку “СЕТЬ”.

11.3. При исправном внешнем оборудовании и поступлении сигналов на мультиплексор в пределах технических требований п.3 должен загореться индикатор “питание”, а остальные индикаторы погаснуть, что показывает на отсутствие аварийных состояний на стыках.

12. Правила хранения.

12.1. Мультиплексоры, поступающие на склад потребителя для кратковременного хранения, могут храниться в отапливаемом хранилище в упакованном или неупакованном виде или в неотапливаемом хранилище в упакованном виде.

12.2. Условия хранения в отапливаемом хранилище: температура воздуха от 5 до 40°С; относительная влажность 80% при температуре 25°С.

Условия хранения в неотапливаемом хранилище: температура воздуха от минус 55 до плюс 50°С; относительная влажность воздуха до 98% при температуре 25°С.

12.3. В помещении для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

12.4. В течении гарантийного срока потребитель обязан сохранить транспортную упаковку, в которой прибыло изделие.

13. Транспортирование.

13.1. Упаковка.

13.1.1. Для упаковки мультиплексора МС4Е1-2 при транспортировании используется укладочный ящик.

13.1.2. Упаковку следует производить в помещении с относительной влажностью воздуха до 80% при температуре от 15 до 35°С.

13.1.3. Упаковка мультиплексора перед транспортированием производится в следующей последовательности. Мультиплексор в полиэтиленовом пакете помещают в укладочный ящик с применением амортизирующих средств. Техническая документация помещается внутри укладочного ящика.

13.2. Условия транспортирования.

13.2.1. Транспортировать мультиплексоры, упакованные в соответствии с подразделом 12.1, разрешается всеми видами транспорта, кроме морского.

При транспортировании воздушным транспортом мультиплексоры должны размещаться в герметизированных отсеках.

Транспортирование допускается при температуре окружающего воздуха от минус 60 до плюс 50°С и относительной влажности воздуха до 98%.

13.2.2. При транспортировании должна быть предусмотрена защита от прямого воздействия атмосферных осадков и пыли. Не допускается кантование. Должна быть исключена возможность смещения и соударения коробок.

14.  Гарантийные обязательства.

14.1. Изготовитель гарантирует соответствие параметров мультиплексора требова-ниям технических условий при соблюдении условий транспортирования, хранения и эксплуатации.

14.2. Гарантийный срок эксплуатации 12 месяцев, но не более 18 месяцев с момента

изготовления.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Мультиплексор МС4Е1-2 заводской №___________________________

соответствует техническим условиям КРПГ.ТУ

и признан годным для эксплуатации.

Дата выпуска____________________________________

Штамп ОТК_____________________________________

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Мультиплексор МС4Е1-2 заводской №___________________________

соответствует техническим условиям КРПГ.ТУ

и признан годным для эксплуатации.

Дата выпуска____________________________________

Штамп ОТК_____________________________________
