Мультиплексор МС4Е1-2. КРПГ.ТО. Техническое описание и инструкция по эксплуатации (стр. 1 )

Мультиплексор МС4Е1-2

КРПГ.ТО

Техническое описание и инструкция по эксплуатации

2005 г.

1.   Введение

Техническое описание и инструкция по эксплуатации предназначены для пояснения

принципа действия мультиплексора МС4Е1-2 КРПГ.ТО и содержат описание его устройства и принципа действия, технические характеристики, а также сведения, необходимые для правильной эксплуатации, транспортирования и хранения изделия.

В техническом описании приняты следующие сокращения:

код HDB 3 (high density binary bipolar) - квазитроичный код с высокой плотностью, в котором содержатся нарушения чередования полярности импульсов в соответствии с заданными правилами кодообразования, в результате чего сигнал не содержит более трех подряд идущих нулевых символов; код NRZ (non return to zero) - двоичный код без возврата к нулю, потенциальный код; Е1 - цифровой телефонный поток со скоростью 2048 кБит/с; Е2 - цифровой телефонный поток со скоростью 8448 кБит/с.

2. Назначение

2.1. Мультиплексор МС4Е1-2 предназначен для выделения произвольного количества каналов Е1 (2048кБит/с) из потоков Е2 (8448кБит/с) в соответствии с рекомендацией G742 МККТТ, транзита потока Е2 с возможностью коммутации потоков Е1, содержащихся в транзитном потоке, а также для обеспечения резервирования потоков Е1, приходящих с направлений А и В внутри потоков Е2..

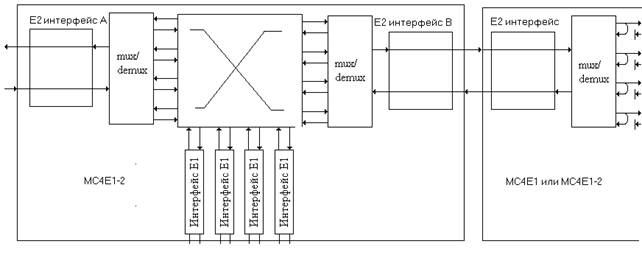

На рис.1 представлено типовое применение МС4Е1-2.

Рис 1.

2.2. Мультиплексор МС4Е1-2 может питаться от сети переменного тока 220 В или

сети постоянного тока 18-75 В.

2.3. Линейные интерфейсы Е2 направлений А и В.

Линейный интерфейс Е2 представляет собой несимметричный 75 Омный коаксиальный стык, состоящий из двух BNC коаксиальных соединителей. Линейный сигнал кодирован в коде HDB 3 и имеет номинальный уровень на передачу ±2,37 В. Максимальное затухание в линии составляет 6 дБ. Параметры джиттера соответствуют рекомендации ITU-T G.823.

2.4. Линейные интерфейсы Е1.

Линейные интерфейсы Е1 МС4Е1-2 соответствуют рекомендации ITU-T G.703 и представляют собой 120 Омный симметричный стык, подключаемый через 8-ми контактный соединитель RG45 .

Линейный код - HDB 3. Номинальный уровень на передачу ±3 В. Максимальное затухание в соединительной линии 6 дБ. Параметры джиттера соответствуют рекомендации ITU-T G.823.

2.5. Режимы тестирования.

МС4Е1-2 имеет возможность установки локальных шлейфов по интерфейсам Е2 и удаленных шлейфов на удаленном мультиплексоре в каждом канале Е1.

Управление режимами тестирования осуществляется как с помощью переключателя, расположенного на лицевой панели прибора так и дистанционно от ПЭВМ.

2.6. Аварийные состояния и индикация аварийных сигналов.

МС4Е1-2 имеет индикацию аварийных состояний:

- отсутствие входного сигнала (для каждого входа Е1 и Е2);

- сигнал СИАС (для каждого входа Е1 и Е2), который представляет собой последова-тельность символов “1”;

- отсутствие цикловой синхронизации “поиск”.

При отсутствии входного сигнала на стыке Е1, на удаленную сторону передается

сигнал СИАС в соответствующем канальном интервале.

При отсутствии входного сигнала на стыке Е2 (равно и при приеме СИАС на стыке Е2 или отсутствии цикловой синхронизации) на все выходы стыков Е1 подается сигнал СИАС.

Сервисный канал RS 232 (разъем “контроль”, расположенный на задней панели) позволяет дистанционно контролировать аварийные сигналы мультиплексора, его работоспособность, управлять его режимами, а также может быть использован как дополнительный цифровой канал со скоростью 9600 Бит/с.

2.7. Конфигурация.

Мультиплексор МС4Е1-2 имеет возможность изменения внутренней конфигурации путем коммутации каналов 2048кБит/с между направлением А, направлением В и выделяемыми каналами Е1.

2.8  . Конструкция.

Мультиплексор выполнен в виде настольного блока, имеющего возможность установки в стойку 19”. Высота блока 1 U (44,45 мм).

2.9. Питание.

МС4Е1-2 имеет два варианта исполнения по питанию:

- переменное 220 В+10% 50 Гц;

-15%

- постоянное 18¸36 В.

3.   Технические характеристики.

3.1. Метод объединения потоков - в соответствии с рекомендацией G.742 МККТТ.

3.2. Характеристики стыков Е2 направлений А и В.

Соответствие стандартам ITU-T Rec. G.703, G.823

Номинальная скорость 8448 кБит/с

Линейное кодирование HDB 3

Стык 75 Ом, несимметричный

Номинальный уровень на передачу ±2,37 В ± 10%

Входной уровень 0 ¸ -6 дБ

Разъем 2 шт. BNC

3.3. Характеристики стыка Е1.

Соответствие стандартам ITU-T Rec. G.703, G.823

Номинальная скорость 2048 кБит/с

Линейное кодирование HDB 3

Стык - 120 Ом, симметричный

Номинальный уровень на передачу - симметричный: ±3 В ± 10%

Входной уровень 0 ¸ -6 дБ

Разъем - RJ-45

3.4. Индикация

-  отсутствие сигнала на входах Е2 и на каждом Е1;

-  СИАС на входах Е2 и на каждом Е1;

-  отсутствие цикловой синхронизации «поиск»;

-  индикация включения локального и удаленного шлейфов направлений А и В;

-  включение питания.

3.5. Стык сервисного сигнала RS-232C 9600 Бит/с.

Разъем 9-pin D типа.

3.6. Конструктивные характеристики.

Габаритные размеры 483х47х261 мм.

Масса 2,8 кг

3.7. Питание

- переменное 220 В+10% 50 Гц;

-15%

- постоянное 18¸75 В.

Потребляемая мощность 6 Вт.

3.8. Условия эксплуатации.

Рабочая температура +5 ¸ +40°С

Влажность до 98% (25°С)

4.   Инициализация стыков

Рис 2

Выбор чувствительности в зависимости от затухания в соединительных кабелях Е2 направлений А и В осуществляется установкой соответственно джамперов JP2 и JP6 .

5.   Тестовые режимы.

Мультиплексор МС4Е1-2 имеет возможность установки шлейфов как в ручном режиме с помощью тумблеров, находящихся на передней панели прибора, так и в режиме дистанционного включения шлейфов с помощью команд, посылаемых по сервисному каналу RS-232.

5.1. В ручном режиме мультиплексор МС4Е1-2 имеет возможность установки двух типов шлейфов: локального шлейфа и удаленного шлейфа. Включение шлейфа в каждом из направлений А и В осуществляется с помощью тумблеров «режим А» и «режим В»,находящихся на передней панели прибора.

5.1.1.Локальный шлейф.

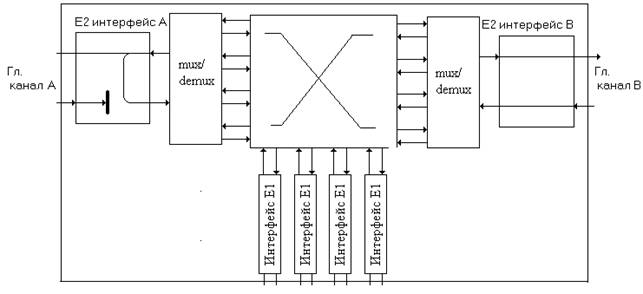

При установке тумблера “режим А” в положение “локальный шлейф” выходной сигнал линейного интерфейса Е2 направления А подается на вход приемной части интерфейса, при этом данные, поступающие на входной разъем интерфейса Е2 извне игнорируются. Включение режима индицируется светодиодом желтого цвета. Этот режим позволяет убедиться в работоспособности направления А локального мультиплексора. Функциональная схема шлейфования показана на рис.3.

Рисунок 3

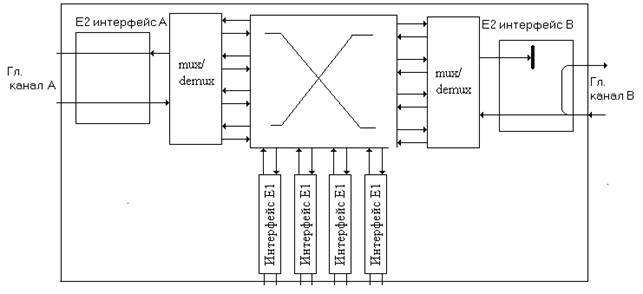

При установке тумблера “режим В” в положение “локальный шлейф” выходной сигнал линейного интерфейса Е2 направления В подается на вход приемной части интерфейса, при этом данные, поступающие на входной разъем интерфейса Е2 извне игнорируются. Включение режима индицируется светодиодом желтого цвета. Этот режим позволяет убедиться в работоспособности направления В локального мультиплексора. Функциональная схема шлейфования показана на рис.4.

Рис 4

5.1.2.Удаленный шлейф.

В этом режиме производится управление удаленным мультиплексором МС4Е1-2 независимо по направлению А и направлению В командой, передаваемой специальным битом в цикле суммарного потока соответственно направления А и направления В. Включение удаленного шлейфа осуществляется с помощью тумблеров «режим А» и «режим В» на передней панели локального мультиплексора. При этом загорается индикатор включения удаленного шлейфа. На удаленном мультиплексоре при этом соответствующий индикатор мигает, подтверждая получение команды. В этом режиме удаленный мультиплексор не должен быть установлен в режим локального шлейфа.

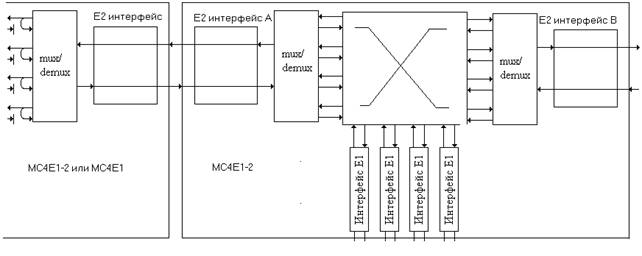

Функциональная схема шлейфования удаленного мультиплексора показана на рис.4 и рис.5.

Рис. 5

Рис. 6

5.2.В режиме дистанционного управления (в этом режиме мультиплексор находится всегда, за исключением времени, когда активизированы тестовые режимы ручного управления) мультиплексор имеет возможность установки четырех типов шлейфов: локального №1, локального №2, и удаленного. Управление включением шлейфов осуществляется в этом случае с помощью команд управления, поступающих по сервисному каналу как со стороны RS-232, так и со стороны суммарного потока направления А и направления В. После получения команды соответствующий шлейф удерживается в течение 1 секунды, после чего исполнение команды прекращается. Для получения более длительного действия команды необходимо ее подтверждение по сервисному каналу соответствующей командой.

5.2.1.Локальный шлейф №1.

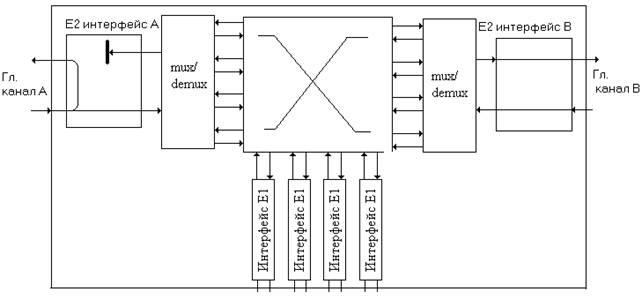

При поступлении команды на включение локального шлейфа №1 направления А по сервисному каналу (структура команд будет рассмотрена в разделе 6), выходной сигнал линейного интерфейса Е2 направления А подается на вход приемной части интерфейса, при этом данные, поступающие на входной разъем интерфейса Е2 извне игнорируются. Поступление команды на включение локального шлейфа №1 возможно со стороны стыка RS-232 и направления В. При поступлении этой команды со стороны направления А, она игнорируется.

Функциональная схема шлейфования показана на Рис.7.

Рис 7

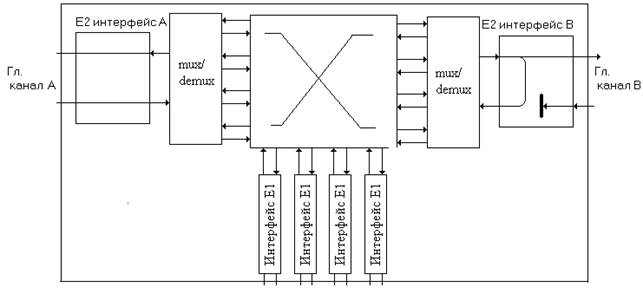

При поступлении команды на включение локального шлейфа №1 направления В по сервисному каналу (структура команд будет рассмотрена в разделе 6), выходной сигнал линейного интерфейса Е2 направления В подается на вход приемной части интерфейса, при этом данные, поступающие на входной разъем интерфейса Е2 извне игнорируются. Поступление команды на включение локального шлейфа №1 возможно со стороны стыка RS-232 и направления А. При поступлении этой команды со стороны направления В, она игнорируется.

Функциональная схема шлейфования показана на Рис.8.

Рис 8

5.2.2. Локальный шлейф №2

При поступлении команды на включение локального шлейфа № 2 направления А по сервисному каналу, сигнал, принимаемый интерфейсом Е2 направления А извне, подается на вход передающей части этого интерфейса и возвращается обратно к источнику сигнала. Поступление команды на включение локального шлейфа №1 направления А возможно со стороны стыка RS-232 и направления В. При поступлении этой команды со стороны А, она игнорируется.

Функциональная схема шлейфования показана на Рис.9

Рис.9

При поступлении команды на включение локального шлейфа № 2 направления В по сервисному каналу, сигнал, принимаемый интерфейсом Е2 направления В извне, подается на вход передающей части этого интерфейса и возвращается обратно к источнику сигнала. Поступление команды на включение локального шлейфа №1 направления В возможно со стороны стыка RS-232 и направления А. При поступлении этой команды со стороны В, она игнорируется.

Функциональная схема шлейфования показана на Рис.10

Рис.10

5.2.3.Удаленный шлейф.

При поступлении команды на включение удаленного шлейфа по сервисному каналу сигналы, поступающие на входы интерфейсов Е1, возвращаются с помощью передающей части интерфейса Е1 к источнику сигнала, а также сигналы, идущие от демультиплексора возвращаются ко входам мультиплексора. Команда, вызывающая включение удаленного шлейфа №1, определяет в том числе количество и конкретные номера каналов, в которых должно осуществляться шлейфование. Остальные каналы остаются в штатном состоянии. Функциональная схема шлейфования показана на Рис.11.

Рис 11

6.Создание и изменение конфигурации мультиплексора.

Мультиплексор МС4Е1-2 имеет возможность с помощью команд конфигурации создавать и изменять схему соединений потоков 2048кБит/с направления А, направления В и выделяемых потоков Е1. Редактирование и установка конфигурации осуществляется с помощью программы конфигурации, входящей в состав программы диагностики мультиплексоров и модемов.

В режиме редактирования конфигурации имеется возможность создания двух видов связей:

-  связь между двумя произвольными точками (кроме точек своего направления), количество связей может быть произвольным из числа возможных.

Пример конфигурации приведен на рис.12.

Рис12

-  связь между выделяемым каналом Е1 и двумя произвольными каналами 2048 кБит/с направлений А и В (эта конфигурация предназначена для создания резервирования в кольцевых структурах связи).

При этом сигнал, идущий от внешнего разъема Е1 транслируется одновременно в выбранный канал направления А и в выбранный канал направления В, а сигнал обратного направления автоматически выбирается из соответствующих каналов направлений А и В по признаку отсутствия аварии в соответствующем канале.

Пример конфигурации приведен на рис. 13

рис 13

6. Канал RS 232, дистанционная диагностика удаленных мультиплексоров.

Сервисный канал RS 232, встроенный в мультиплексор может быть использован в следующих режимах:

- в качестве дополнительного канала связи со скоростью 9600 Бит/с;

- для дистанционной диагностики мультиплексоров, находящихся в линии;

- для дистанционного управления мультиплексорами.

Структурная схема линии связи приведены на рис.14.

Рис 14

Компьютер осуществляет обмен с устройством связи мультиплексором МС4Е1-2 в соответствии с интерфейсом RS232C. Соединение производится стандартным кабелем RS (длина < 76 метров), со стороны подключения устройства имеющим разъем типа DB9, со стороны компьютера - ответный разъем порта COM асинхронного адаптера компьютера. Уровни напряжений на линиях разъемов составляют -15...-3 В для логического нуля, +3...+15B - для логической единицы. Скорость обмена 9600 Бит/с, посылка байта данных осуществляется в следующем формате - 1 стартовый бит, 8 бит данных, 2 стоповых бита. Проверка на четность отсутствует.

6.1 Дистанционная диагностика осуществляется следующим образом. Терминальное устройство посылает запрос мультиплексору. Структура запроса представлена в таблице 1.

Таблица 1.

	Идентификатор запроса	Имя устройства	Год изготовления	Фикс. код	Код команды	Порядковый номер
№байта	1	2	3	4	5*	6*	7	8*	9*
ASCII HEX	q	c	e	e	Y-data			n1-data	n2-data
71	63	65	65	7F	0

*Данные для байтов № 5,6,8,9 соответствуют году изготовления и заводскому номеру, указанным на этикетке прибора.

Пример: МС4Е1-2 №г.

Байт № 5 соответствует двум последним цифрам года изготовления ( 98 ), т. е.Y_data = 62 H

Байт № 6 является фиксированным кодом, равным 7F H

Байтам № 8 и № 9 соответствуют последующие цифры заводского номера ( 01 ), т. е n1_data = 00 n2_data = 01H

6.2 При приеме запроса мультиплексором (т. е. при совпадении всех указанных байтов запроса, посылаемых компьютером с 1 по 9 байт с кодом, записанным в ПЗУ мультиплексора) последний выдает ответ, в котором находятся данные о состоянии мультиплексора. Структура ответа представлена в табл.2

Таблица 2.

Идентификатор запроса

Имя устройства

Год изготовления

Фикс. код

Код команды

Порядковый номер

Количество байтов данных

данные_1 байт

данные_2 байт

данные_3 байт

данные_4 байт

данные_5 байт

данные_6 байт

Контрольная сумма сумма умма

№ байта

1

2

3

4

* 5

* 6

7

* 8

*9

10

** 11

** 12

** 13

** 14

** 15

** 16

*** 17

ASCII

q

c

e

e

Y-data

n1-data

n2-data

D1-data

D2-data

D3-data

D4-data

D5-data

D6-data

Check - . sum.

HEX

71

63

65

65

7F

*Данные соответствуют таблице 1.

**Структура данных состояния представлена в таблице 3.

***Контрольная сумма байтов №11--№14 без учета переполнения

Структура данных состояния мультиплексора представлена в таблице 3.

Таблица 3.

	№ бита	Сигнал	Активный уровень	Назначение сигнала на входе
D A T A 0	7	SIAS 4	0	Сигнал СИАС канала 4
6	SIAS 3	0	Сигнал СИАС канала 3
5	SIAS 2	0	Сигнал СИАС канала 2
4	SIAS 1	0	Сигнал СИАС канала 1
3	RXLOS 4	1	Нет сигнала канала 4
2	RXLOS 3	1	Нет сигнала канала 3
1	RXLOS 2	1	Нет сигнала канала 2
0	RXLOS 1	1	Нет сигнала канала 1
D A T A 1	7	RXLOS A	1	Нет сигнала главного канала A
6	FLOS A	1	Поиск синхронизма главного канала A
5	SIAS A	1	Сигнал СИАС главного канала A
4	SCH REM A	0	Включен тумблер“удаленный шлейф A”
3	SCH LOC A	1	Включен тумблер“локальный шлейф A”
2	SSCH REM A	1	Сигнал на шлейф от удаленного мультиплексора A
1	AVAR A	1	Сигнал аварии удаленного мультиплексора A
0	LQLTY A	1	BER<10 –6 входного сигнала главного канала A
D A T A 2	7	RXLOS B	1	Нет сигнала главного канала B
6	FLOS B	1	Поиск синхронизма главного канала B
5	SIAS B	1	Сигнал СИАС главного канала
4	SCH REM B	0	Включен тумблер“удаленный шлейф В”
3	SCH LOC B	1	Включен тумблер“локальный шлейф B”
2	SSCH REM B	1	Сигнал на шлейф от удаленного мультиплексора B
1	AVAR B	1	Сигнал аварии удаленного мультиплексора B
0	LQLTY B	-	BER<10 –6 входного сигнала главного канала B -
D A T A 3	7	SCH LOC 1A	1	Локальный шлейф 1А
6	SCH LOC 2A	1	Локальный шлейф 2А
5	SCH LOC 1B	1	Локальный шлейф 1B
4	SCH LOC 2B	1	Локальный шлейф 2B
3	SCH FAR	1	Удаленный шлейф
2,1,0	-	-	-
D A T A 4	7	SCH FAR 4A	1	Удаленный шлейф 4A
6	SCH FAR 3A	1	Удаленный шлейф 3A
5	SCH FAR 2A	1	Удаленный шлейф 2A
4	SCH FAR 1A	1	Удаленный шлейф 1A
3	SCH FAR 4B	1	Удаленный шлейф 4B
2	SCH FAR 3B	1	Удаленный шлейф 3B
1	SCH FAR 2B	1	Удаленный шлейф 2B
0	SCH FAR 1B	1	Удаленный шлейф 1B
D A T A 5	7	SCH FAR 4	1	Удаленный шлейф канал 4
6	SCH FAR 3	1	Удаленный шлейф канал 3
5	SCH FAR 2	1	Удаленный шлейф канал 2
4	SCH FAR 1	1	Удаленный шлейф канал 1
3,2,1,0	-	-	-

6.3 Дистанционное управление предназначено для переключения мультиплексора в тестовые режимы работы и позволяет осуществлять включение локальных и удаленных шлейфов по сервисному каналу RS-232.
