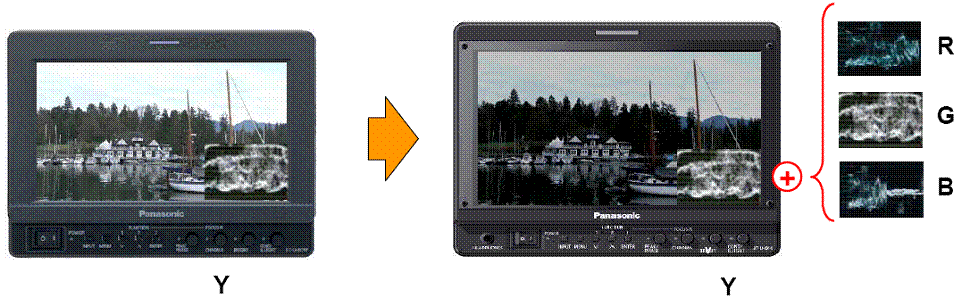

в дополнение к предшествующей Y-WFM

Текущая модель BT-LH910

только

*Полезная функция при съемке на улице, где баланс белого меняется со временем.

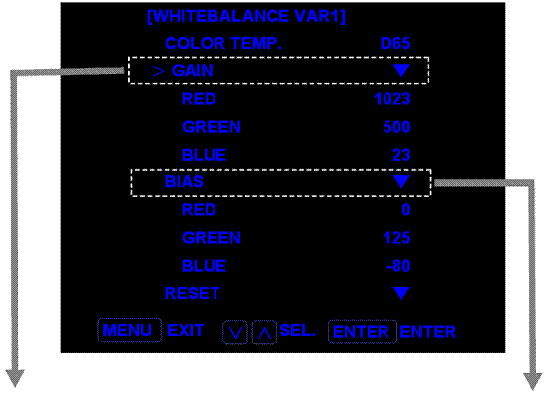

Нажмите ENTER для настройки усиления (GAIN)

R

Нажмите VR SW для смены режима

GAIN - BIAS

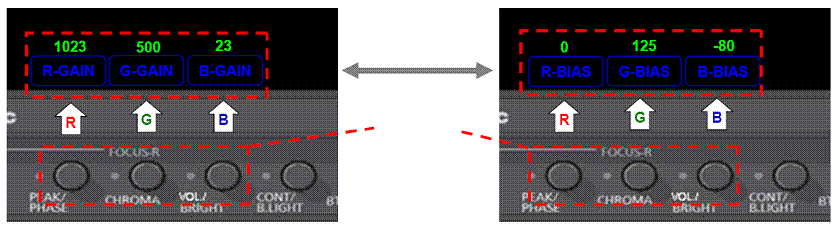

Легко настроить RGB

с помощью регуляторов VR SW на лицевой панели

Нажмите ENTER

для настройки смещения (BIAS)

Прямая

настройка

RGB


Выход за диапазон

(нажать 10 сек)


Регистрация пиковых значений

(держать 1 сек)


Опорная точка


Точка 0 дБ

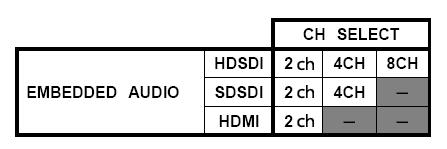

Аудио канал


Встроенное аудио

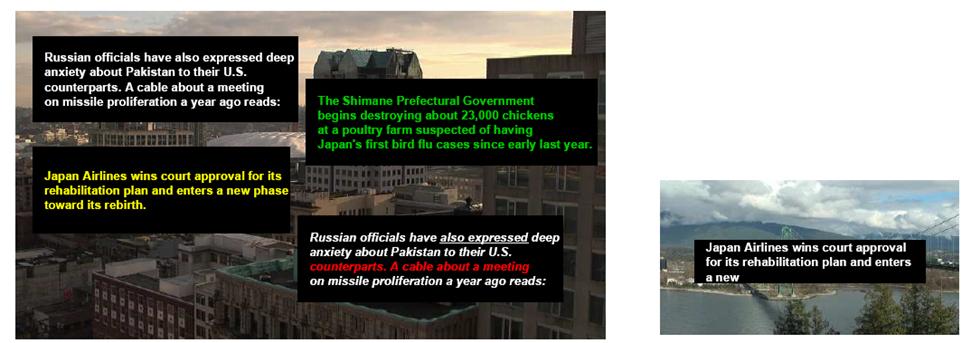

Поддержка скрытых титров через вход SDI

Ø  Одновременное отображение до 8 окон

Ø  HD-SDI CC: EIA-708, SD-SDI CC: EIA-608(ANC)

*Образец индикации EIA-608

Новая Разработка

8. Функция 3D Assist

Процесс создания 3D

2D дисплей

Для выполнения этих точных настроек необходим 2D дисплей

1.  Проверка композиции

2.  Проверка конвергенции

3.  Проверка цвета и яркости

4.  Проверка фокуса и положения зума

5.  Проверка вертикальной погрешности
и погрешности вращения ,(4)

6.  Проверка параллакса

2D дисплей

7.  Проверка 3D

Различные 3D проверки на 2D-дисплее важны для получения 3D, особенно при навесной системе

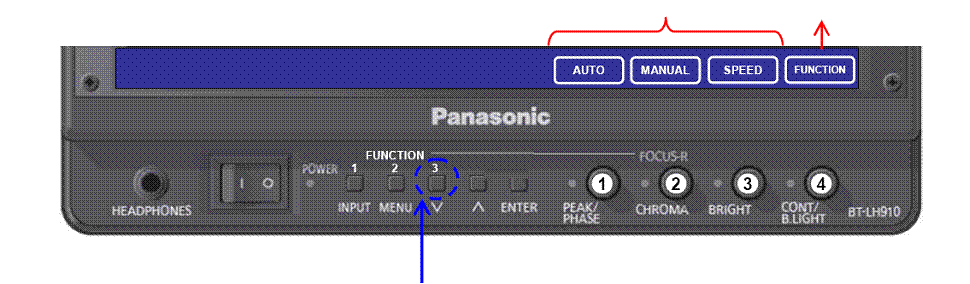

Используйте 4 регулятора на лицевой панели для операций 3D assist.

НЕ нашли? Не то? Что вы ищете?

(Правый регулятор №4 используется только для выбора различных функций 3D assist)

Ø  Значение регуляторов 1~3 отличается при разных выбранных функциях 3D assist

Ø  Значения функций отображаются при вращении соответствующего регулятора.

Ø  Функция 3D assist отображается при вращении регулятора №4.

*Кнопка FUNCTION3 используется для переключения между функцией 3D assist и настройками режима 2D, такими, как фаза, цветность, яркость и т. п.

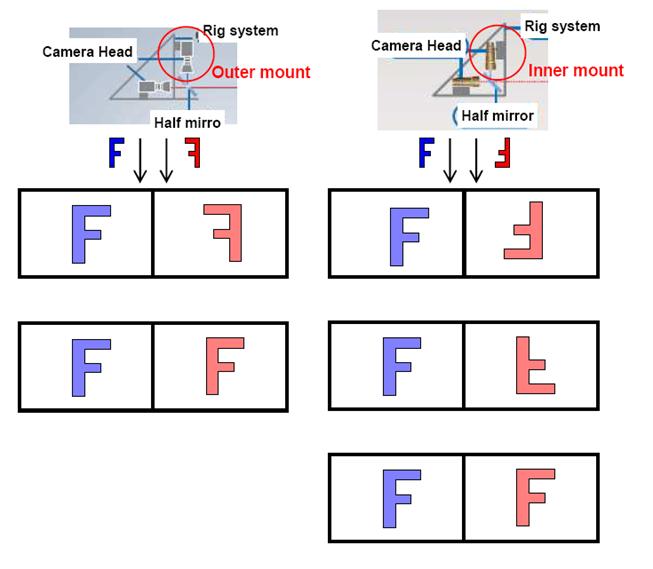

Без отражения

С вертикальным отражением

С горизонтальным и вертикальным отражением

полупрозрачное зеркало


полупрозрачное зеркало


Система навеса


Система навеса


Голова камеры


Голова камеры


Внутреннее крепление


Внешнее крепление



Пример

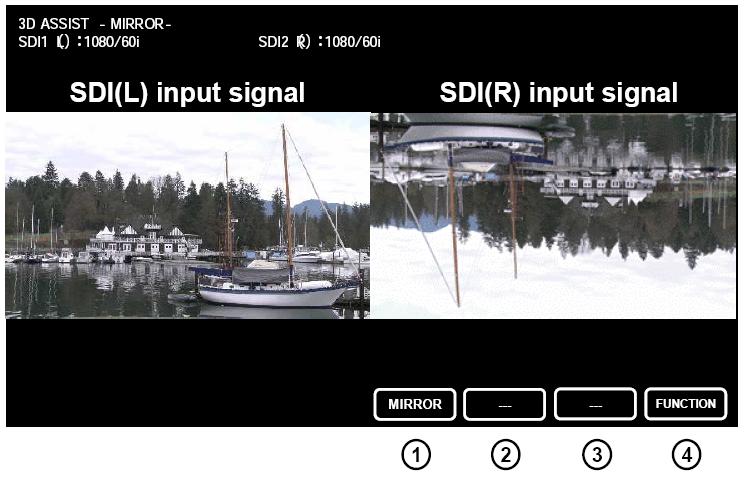

Ø  Поверните регулятор №1: “H. Mirror” → “V. Mirror” → “H+V Mirror”

Ø  Настройка будет действовать для других функций 3D assist.

Ø  Настройка также будет действовать после выключения питания.

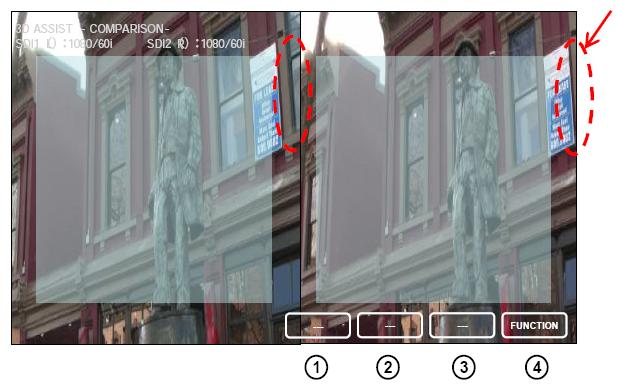

Внутренний полутон помогает сделать проверку композиции

Может проверить нарушение окна



Ø  Отображает 70% внутренних полутонов для обоих окон.

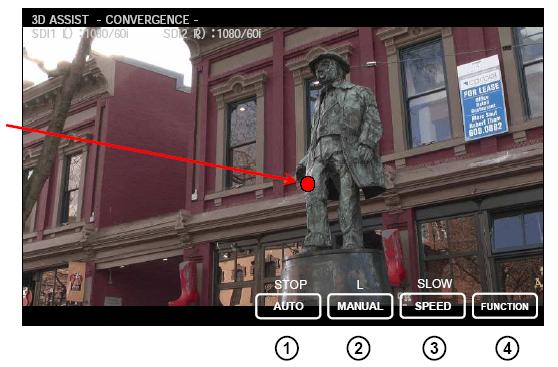

Попеременное отображение правого и левого изображения помогает проверить точку конвергенции, изображение можно просмотреть как «квази-3D».

Точка конвергенции


Ø  Используйте регулятор № 1 для запуска/остановки попеременного отображения правого и левого изображения.

Ø  Используйте регулятор № 2 для ручной смены правого и левого входа.

Ø  Используйте регулятор № 3 для регулировки скорости переключения правого и левого изображений
(SLOW: 1 сек., FAST: 4 кадра)

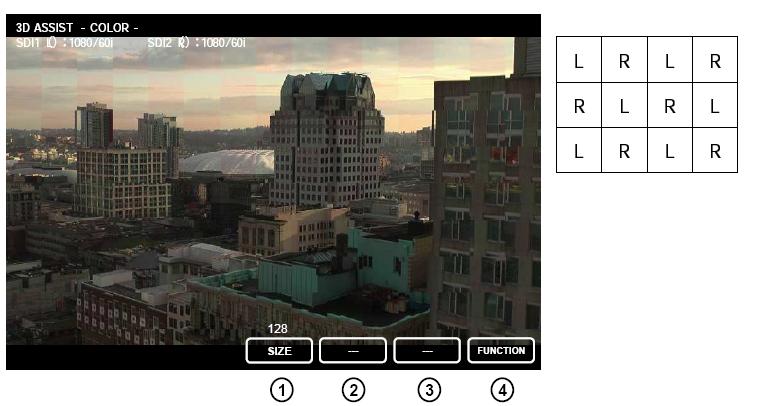

Дисплей проверки левого и правого изображения помогает проверить цвета и освещенность

Ø  Используйте регулятор №1 для изменения размера блока (128 х 128, 256 х 256)

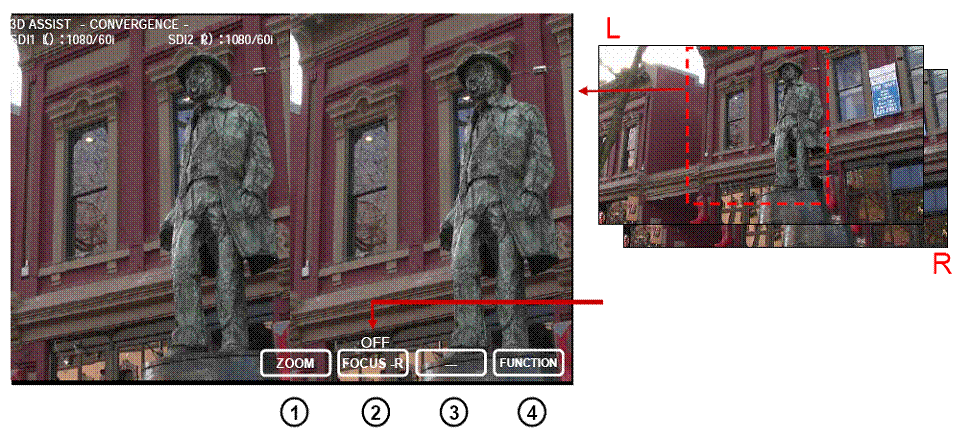

Дисплей зума и фокуса правого и левого изображения помогает проверить фокус и положение зума.

Также проверяется фокус

с помощью функции FOCUS-IN-RED


Ø  Используйте регулятор №1 для изменения положения зума: «Слева вверху» → «В центре вверху» → «Справа вверху» → «Центр» → «Слева внизу» → «В центре внизу» → «Справа внизу» → «Откл.»
*Сокращено до 5 образцов для сигнала 720p.

Ø  Используйте регулятор №2 для отображения “Focus-in-Red”. *Можно изменить пиковый уровень вращением регулятора.

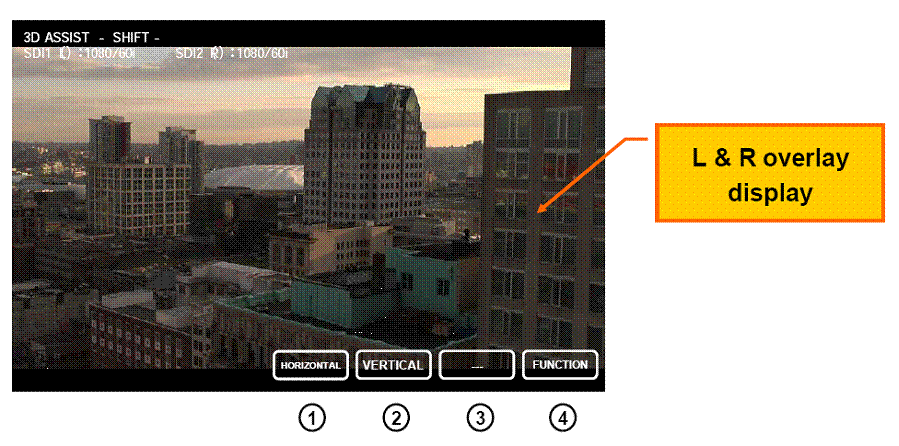

Дисплей с наложением изображения и функция R-Shift помогают проверить ошибки вертикального смещения и вращения

Дисплей с наложением правой и левой картинки


Ø  Используйте регулятор №1 для горизонтального смещения R-изображения.

Ø  Используйте регулятор №2 для вертикального смещения R-изображения

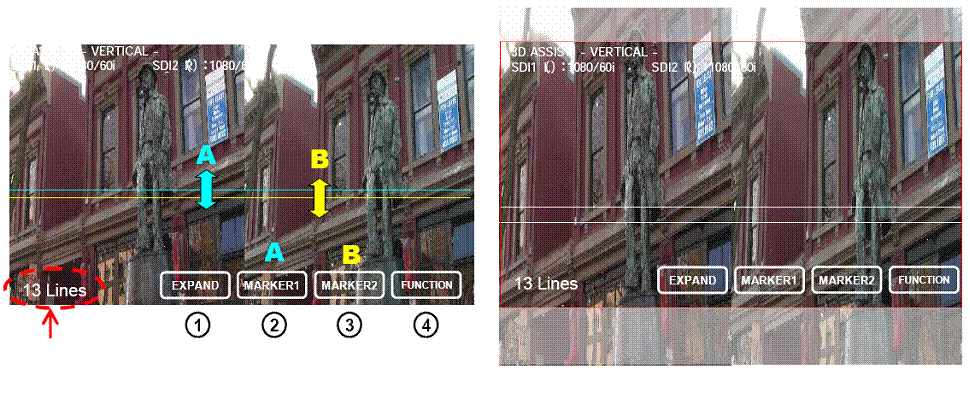

2 горизонтальные линии помогают проверить разницу вертикальных линий

Отображает число разницы линий между А и В


Ø  Используйте регулятор №2 для вертикально смещения горизонтального маркера «А».

Ø  Используйте регулятор №3 для вертикально смещения горизонтального маркера «В».

Ø  Используйте регулятор №1 для увеличения изображения («Полный экран» → «х1» → «х2»)

Ø  Поверните регулятор №1 для перемещения увеличенного изображения («Верх» → «Центр» → «Низ»
*Активно только в режимах «х1» и «х2»

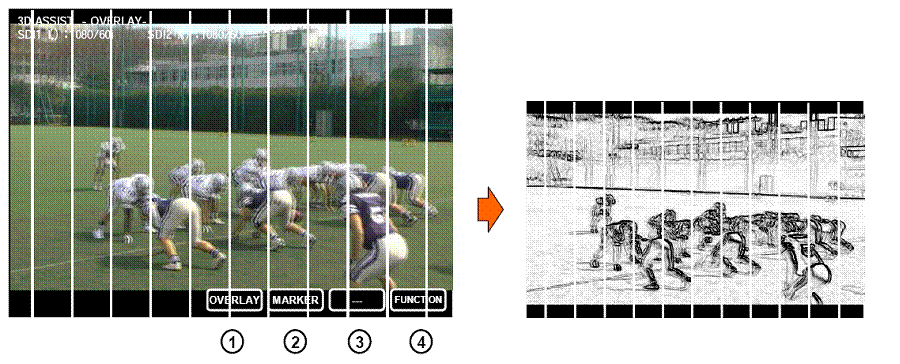

Дисплей с совмещением изображения и 3% вертикальные линии помогают проверить конвергенцию

Дисплей с отображением разности яркости


Ø  Используйте регулятор №2 для горизонтального смещения 3% вертикальных линий

Ø  Используйте регулятор №1 для переключения между дисплеями совмещения изображения и разности яркости.

Прочая информация

о продукте

Опции Panasonic

BT-CS910

BT-CS80

Кабель видоискателя (VF)

Кабель питания

___________________

DC IN

к монитору

DC OUT

к камере

Опции сторонних производителей

Кабель питания

DC IN

к монитору

Anton Bauer

К отводу питания камеры

Power TAP

________________

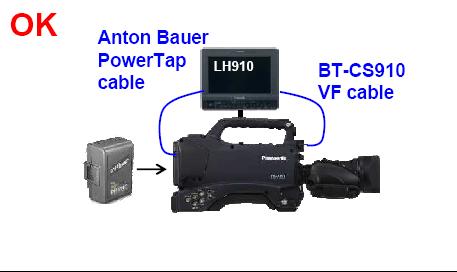

Питание от камеры

Питание от отвода питания Power TAP на кронштейне батареи

Питание от выхода DC OUT

на камере

Производитель: Anton Bauer

Информация о продукте: PowerTap 36 (длина кабеля 36 дюймов)

PowerTap 28 (длина кабеля 28 дюймов)

PowerTap 20 (длина кабеля 20 дюймов)

1. Работа от батареи

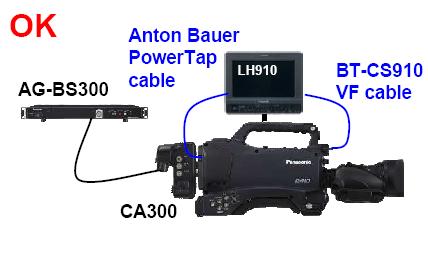

2. Работа от адаптера камеры

3. Работа от адаптера питания (через кронштейн батареи)

4. Работа от адаптера питания (через вход DC IN камеры)

Крепление

на кронштейне батареи

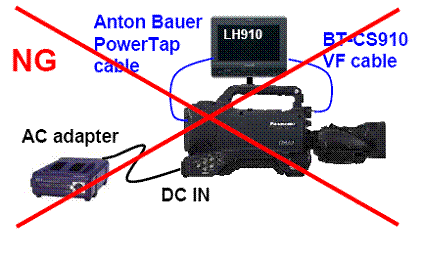

При питании через DC IN камеры питание к разъему Power Tap не подается

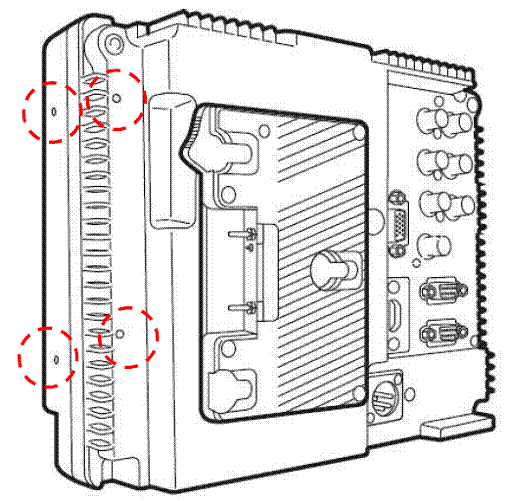

Отверстия под винты

[Пример использования отверстий под винты]

- Установка светозащитной бленды

- Установка в 19-дюймовую стойку



BT-LH910

Размер отверстия

М3

Число отверстий

Всего 8

Расположение

Сбоку - 4 шт.

Сзади - 4 шт.

Благодарим Вас

Сравнение спецификаций

с продуктами конкурентов


Panasonic BT-LH910

SONY PVM-740

Ikegami HLM-910R

JVC DT-V9L3D

Marshall OR-841

TV Logic LVM-091W

Розничная цена

(прайс-лист)

($3,500)

$3,200

$3,499

$2,250

$3,370

$3,995

Устройство панели

ЖК

OLED

ЖК

ЖК

ЖК

ЖК

Подсветка

Бел. светодиод.

самосвечение

флуоресц. лампы

флуоресц. лампы

флуоресц. лампы

флуоресц. лампы

Размер панели

9-дюйм. широк.

7.4- дюйм. широк.

8.4- дюйм. 4:3

9- дюйм. широк.

8.4- дюйм. 4:3

9- дюйм. широк.

Число пикселей

1280 x 768

960 x 540

1024 x 768

800 x 480

1024 x 768

800x480

Яркость

350 кд/м2

?

?

350 кд/м2

400 кд/м2

350 кд/м2

Контраст

1000:1

∞:1

400:1

400:1

400:1

350:1

Дисплей с совмещением изображения

ДА (SDI x2)

НЕТ

НЕТ

НЕТ

НЕТ

НЕТ

3D Assist

ДА

НЕТ

НЕТ

НЕТ

НЕТ

НЕТ

WFM

ДА (R/G/B)

ДА (R/G/B)

ДА (Y)

ДА (R/G/B)

ДА (Y)

ДА (Y)

Векторскоп

ДА

НЕТ

НЕТ

ДА

ДА

ДА

Индикация TC/CC

ДА (SDI-CC)

НЕТ

НЕТ (только TC)

ДА (SDI-CC)

ДА (SDI-CC)

ДА (SDI-CC)

Функция Focus Assist

ДА

ДА

НЕТ

НЕТ

НЕТ

ДА

Индикатор уровня аудио

ДА

ДА

ДА (опция)

YES

ДА

ДА

Разъем для наушников

ДА

ДА

НЕТ

YES

ДА

ДА

Защитная панель

ДА

ДА (опция)

НЕТ

NO

ДА (опция)

3G-SDI

ДА

ДА

НЕТ

NO

NO

NO

HD-SD-SDI

ДА

NO

ДА

ДА

ДА

ДА (x2)

HDMI

ДА (версия 1.3)

ДА (версия 1.3)

НЕТ

НЕТ

НЕТ

НЕТ

YPBPR

ДА

НЕТ

O

O

ДА

ДА

VBS

ДА

ДА

O

O

ДА

ДА

Поддержка VF

ДА

НЕТ

НЕТ

НЕТ

НЕТ

НЕТ


Panasonic

SONY

BT-LH910

BT-LH900A

BT-LH80W

BT-LH2550

BT-LH1760

PVM-740

Размер

9.0-дюйм.

8.4-дюйм.

7.9-дюйм.

25.5-дюйм.

17.0-дюйм.

7.4-дюйм.

Число пикселей

1280x768

1024x768

800x450

1920x1200

1280x768

960x540

Размер одного пикселя

Пропорция площади

100

121

206

358

364

127
