9-дюймовый ЖК-монитор (стр. 1 )

9-дюймовый ЖК-монитор

BT-LH910

31 января 2011 г.

Планирование продукции SAVBU

Качество изображения Функциональность	9.0-дюйм. 15:9 Новая IPS 1280x768, $3,500	Портативный монитор С высоким качеством изображения И высокой эффективностью затрат
	8.4- дюйм. 4:3 IPS 1024x768, $5,150 BT-LH900A
7.9- дюйм. 16:9 TN 800x450, $3,150 BT-LH80WU
	Цена

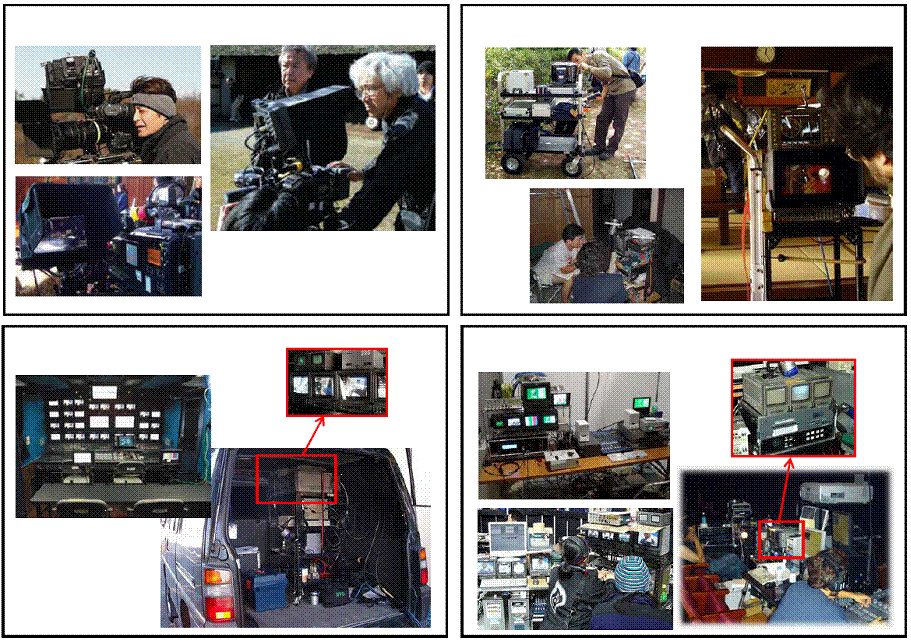

Прямой эфир

Передвижная телестудия

У режиссера

На камере

Panasonic	Конфиденциально До: февраля 2011

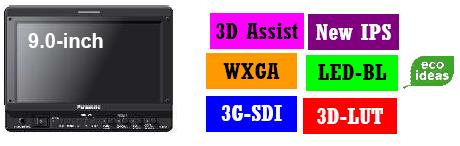

Целевой рынок Производство (На месте съемки, в студии) Вещание (с места съемки, из студии, из передвижной студии) Торгово-промышленная деятельность: Корпоративы, богослужение, образование Основные функции 1. Портативный монитор с высоким качеством изображения с новой панелью IPS Применена новая панель IPS с высокой яркостью и контрастом Высочайшее качество изображения в классе WXGA(1280x768) 2. Поддержка функции 3D Assist Дисплей с совмещением изображения 2x SDI IN, функция 3D rig assist 3. Различные новые функции и интерфейсы RGB WFM, поддержка аудио, 3G-SDI, HDMI Цена прайс-листа $3,500 Выход запланирован на апрель 2011	9.0-дюйм. ЖК-монитор Спецификации
- Панельное устройство - Подсветка - Контраст - Яркость - Питание - Функция (3D assist) (3D assist) (3D assist)	9.0-дюйм. IPS WXGA (1280 x 768) Белая LED-BL 1000:1 350cd/m2 12 В пост. тока, от батареи 2x SDI IN дисплей с совмещением изображения, Отражение по горизонтали и вертикали, смещение по горизонтали и вертикали, Различные функции 3D assist 3G-SDI, HDMI, RGB WFM, Focus-in-red, SDI-CC, талли-лампа, разъем для наушников и индикатор уровня аудио, векторскоп, Видоискатель и интерфейс камеры, защитная панель, поворотный стенд
Интерфейсы Dual SDI HDMI VBS VF GPI SERIAL	BNC x 2 (3G-SDI x 1, HDSDI x 1) с активным выходом HDMI (ver.1.3) x 1 BNC x 1 D-SUB15P x 1 D-SUB 9P x 1 D-SUB 9P x 1

< Новая ЖК-панель IPS с использованием нового процесса >

Применена новая панель IPS с более высокой яркостью и более высоким контрастом с применением новой технологии обработки в сравнении с предшествующими моделями.

Наряду с самым высоким разрешением в своем классе, она также обладает высокой яркостью со значительным улучшением передачи ЖК-панели благодаря новой структуре пикселей. Более того, в ней реализован высокий контраст благодаря использованию нового материала жидких кристаллов и усовершенствованию светофильтра.

.

ЖК-панель IPS Эта ЖК-панель высокой яркости и контраста с выравниванием по горизонтали (с применением технологии IPS) имеет угол обзора 178 градусов по вертикали и горизонтали, это максимально широкие углы обзора, предлагаемые для ЖК-дисплеев. Она обеспечивает высококачественную картинку с превосходной точностью цветопередачи и демонстрирует минимальные изменения яркости и цвета при изменении угла обзора.

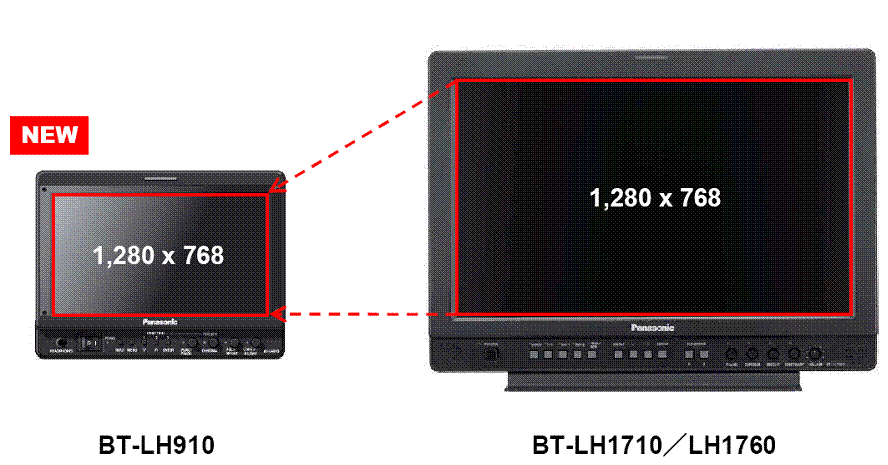

Монитор имеет высочайшее разрешение WXGA (1280x768) в категории профессиональных портативных 9-дюймовых мониторов для вещания. Он содержит такое же число пикселей, что и современный 17-дюймовый ЖК-монитор Panasonic, площадь которого примерно в 3,6 раза больше в сравнении с новым 9-дюймовым монитором.

Современный 17-дюйм. ЖК-монитор

9-дюйм. ЖК-монитор

	BT-LH910	BT-LH900A	BT-LH80WU
Лучшее качество изображения   Цена по прайс-листу	$3,500	$5,200	$3,180
Устройство панели	ЖК	ЖК	ЖК
Подсветка	W-LED (белые светодиоды)	CCFL (флуоресцентная лампа с холодным катодом)	CCFL (флуоресцентная лампа с холодным катодом)
Размер панели	9-дюйм. широкоформатный	8.4-дюйм. 4:3	7.9- дюйм. широкоформатн.
Число пикселей	1280 x 768	1024 x 768	800 x 450
Яркость	350 кд/м2	400 кд/м2	350 кд/м2
Контраст	1000:1	350:1	400:1
WFM	ДА (R/G/B)	НЕТ	ДА (только Y)
Векторскоп	ДА	НЕТ	НЕТ
Индикация TC/CC	ДА (с SDI-CC)	НЕТ	НЕТ
больше функций   Функция Focus Assist (помощь в фокусировке)	ДА (усовершенств.)	НЕТ	ДА
Дисплей с совмещением изображения	ДА (2x SDI IN)	НЕТ	НЕТ
Функция 3D Assist	ДА	НЕТ	НЕТ
Индикатор уровня аудио	ДА	НЕТ	НЕТ
Разъем для наушников	ДА	НЕТ	НЕТ
Поворотный стенд	ДА	НЕТ	НЕТ
Питание	DC/BATT	DC/BATT	DC/BATT
Защитная панель	Да (съемная)	ДА	ДА
3G-SDI	ДА	НЕТ	НЕТ
HD/SD-SDI	ДА	ДА	ДА
Полный интерфейс   Активный выход	ДА	ДА	НЕТ
HDMI (ver.1.3)	ДА	НЕТ	НЕТ
YPBPR	ДА	ДА	ДА
VBS	ДА	ДА	ДА
Поддержка VF	ДА	НЕТ	ДА

1. Новый дизайн лицевой и задней панели

2. Прямая подстройка с помощью регуляторов на лицевой панели

3. РЕЖИМ ЧЕРНОГО

4. RGB - WFM

5. RGB Прямая подстройка баланса белого

6. Цветовой индикатор уровня аудио

7. Поддержка скрытых титров SDI

8. Новая разработка - Функция 3D Assist

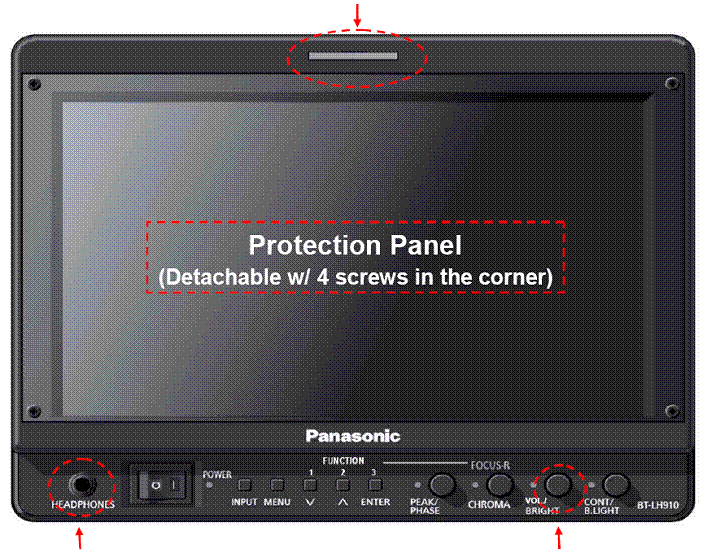

Сигнальная лампа х 1 (красный/зеленый/янтарный)

Регулировка уровня громкости наушников

Наушники

Защитная панель (съемная, крепится 4 винтами по углам)

Вход SDI IN x 2 (SDI 1: 3G-SDI) (SDI 2: HD/SD-SDI) Выход HDMI

Задняя сигнальная лампа (две, слева и справа) Выход SDI x 2 (активный выход)

Регулируемые параметры *Выделенный параметр отображается зеленым цветом

Индикатор уровня регулировки



Нажмите кнопку ENTER для выхода

Переключатели и регуляторы настройки изображения *(1) Нажмите для входа в режим регулировки → (2) Вращайте регулятор для выбора параметра → (3) Нажмите для выделения параметра регулировки → (4) Вращайте регулятор для настройки параметра

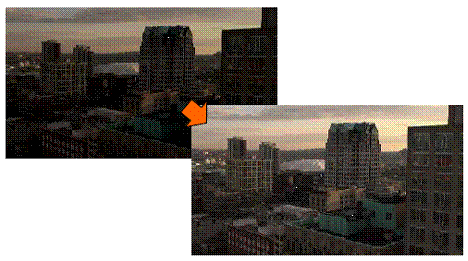

РЕЖИМ ЧЕРНОГО: Полезен для подтверждения темных сцен

Снижение яркости управлением подсветкой и повышение контраста для соответствия исходной гамма-кривой при 75% уровня входного сигнала.

Однако все, что превышает 75% уровня входного сигнала, будет срезано.

	Заводские настройки Снижение подсветки Режим черного	Яркость		Подсветка
Картинка изображения
		Уровень входного сигнала	Настройка контраста

Индикация RGB-WFM
