РЕКОМЕНДАЦИИ ПО ОРГАНИЗАЦИИ РАБОЧЕГО МЕСТА В ХИМИКО-ТОКСИКОЛОГИЧЕСКОЙ ЛАБОРАТОРИИ

1. РЕКОМЕНДАЦИИ ПО ОРГАНИЗАЦИИ РАБОЧЕГО МЕСТА ДЛЯ

ГАЗОВОГО ХРОМАТОГРАФА

Общая информация

Уважаемый Пользователь газового хроматографа!

Настоящий документ содержит требования по подготовке рабочего места в лаборатории перед установкой прибора в соответствии с инструкцией завода-изготовителя.

Выполнение Вами настоящих требований позволит:

Успешно осуществить запуск прибора.

Запустить прибор за время, отведенное на установку (8 часов).

Исключить задержки (промедления) во время проведения установки прибора и ознакомления пользователя с его работой.

Обеспечить долговременную и надежную эксплуатацию оборудования.

Обязанности пользователя

Пользователь прибора должен обеспечить в лаборатории необходимое пространство и столы для размещения прибора, электропитание и розетки, наличие газов и газовых линий и телефона.

Пользователь прибора обязан присутствовать во время установки газового хроматографа и процедуры ознакомления. В противном случае может быть упущена важная информация по работе на приборе и по его обслуживанию.

Размеры и вес прибора

В лаборатории необходимо подготовить стол для размещения прибора и компьютера.

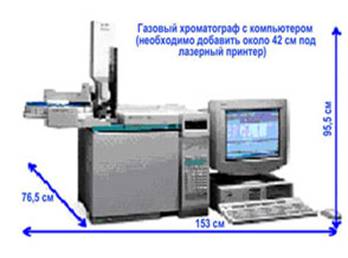

Внимание: Прибор должен быть установлен на расстояние 21 см (минимум) от стены здания для обеспечения отвода нагретого воздуха см. рис.1.

Внимание: Максимальная высота прибора с автоинжектором составляет 96.6 см.

Параметры газового хроматографа
Вес		50 кг
Высота		54 cm
Ширина (ручной ввод)		5cm
Глубина		54 cm
Параметры стола для размещения компьютера, принтера и газового хроматографа
Грузоподъемность		90 кг
Высота		80 cm
Ширина		190-200 cm
Глубина		85 cm
Рис.1

Выделяемое тепло

Максимальное выделяемое тепло составляет 7681 BTU /час при стандартном нагреве печки и 10071 BTU /час при быстром нагреве печки (опции 002 и 003). Это тепло выделяемое при максимальной температуре нагреваемых зон.

Внимание: Данная информация поможет Вам правильно подобрать и установить систему кондиционирования для Вашей лаборатория

Электропотребление

Для обеспечения оборудования электроэнергией от распределительного щитка должна быть проведена отдельная линия на отдельном автомате. В лаборатории должны быть установлены 6 евророзеток с заземлением и на одной общей электрической фазе. Параметры кабеля и автомата подбираются в зависимости от потребителей

Потребители электроэнергии	Частота, Гц	Напряжение, В	Мощность, ВА
Газовый хроматограф	47.5-63	220	2950
Системный блок компьютера*	50	220	зависит от модели
Монитор*	50	220	зависит от модели
Принтер	50	200	зависит от модели

Замечания

Нельзя подключать газовый хроматограф через источник бесперибойного питания (ИБП).

Обратите внимание на то, чтобы параметры электропитания, кабеля, розеток и автомата соответствовали друг другу.

Заземление необходимо. ЗАПРЕЩАЕТСЯ зануление провода «земля».

Условия эксплуатации

Эксплуатация оборудования при рекомендованной температуре и влажности в помещение обеспечит оптимальную и продолжительную работу прибора.

Внимание: На правильную работу прибора может влиять дополнительный источник тепла или холода, а также сквозняки.

	Диапазон темпер.	Влажность	Высота на уровнем моря
Газовый хроматограф	°C	50 - 60%	4615.38 м

Выбор источника газа (газов)

Уважаемый пользователь, для работы газового хроматографа Вам необходимо обеспечить наличие источников газов. Источниками газов могут служить баллоны или генераторы газов. Количество источников газов зависит от типа детектора и от наличия переключающихся клапанов.

Воздух должен быть нулевого уровня (нуль-газ) или лучше. Кроме того, рекомендуется использовать ловушки для улавливания углеводородов, воды и кислорода. В таблице приведен перечень рекомендуемых газов при работе с капиллярными колонками.

Детектор	Газ-носитель (поддувочный газ)	Газ для детектора	Чистота газа	Давление на входе в прибор, атм.	Количество источников газов
ПИД или АФД	Водород или Гелий или Азот	Водород и воздух	99,9995%	4-5 (макс. 7.5)	3
ДТП	Водород или Гелий или Азот	Водород или Гелий или Азот	99.9995%	4-5 (макс. 7.5)	1
МСД	Гелий	Гелий	99.9995%	4-5 (макс. 7.5)	1
ЭЗД	Азот	Азот	99.9995%	4-5 (макс. 7.5)	1

Внимание: Если хроматограф оснащен переключающимися клапанами, то требуется 2 независимых источника воздуха!!!

Подключение источников газов Соединители, используемые сервисным инженером, предназначены для подключения к трубке с внешним диаметром 1/8 дюйма. Установочные работы могут быть выполнены, если клиент подготовит такие выводы на источнике газа. Выходной каскад 2-х ступенчатых редукторов должен обеспечивать установку указанных в таблице давлений. Внимание: В случае использования системы криогенного охлаждения хроматографа требования к хладагенту и его подводке фирма ИнтерЛаб сообщит дополнительно (по просьбе клиента). Нарушение стандартных требований к используемой в лаборатории оснастке для хладагента приведет к невозможности выполнить установку прибора. Внимание: Запрещается осуществлять подводку газов в лабораторию и к прибору пластиковыми трубками.

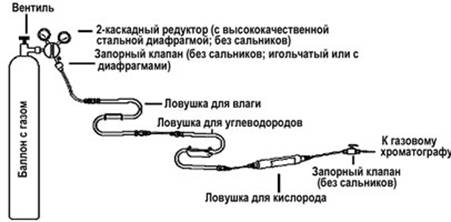

Рекомендуемая схема подключения источника газа, указана на рис.2
Рис.2

Компьютер

Для управления прибором используется персональный компьютер. Компьютер можно заказывать вместе с прибором (предпочтительно) или приобретать самостоятельно.

Внимание: Если Вы решите приобретать компьютер самостоятельно, то обязательно уточните необходимую конфигурацию у коммерческого представителя.

Резюме

Уважаемый Пользователь,

Подводя итоги всего вышесказанного Вам необходимо обеспечить лабораторию следующим:

Столом

6 евророзеток с заземлением и на одной общей электрической фазе.

Источниками газов требуемой чистоты и под требуемым давлением и в достаточном количестве

Телефоном

Системой кондиционирования

Приложение к Соглашению о выделении субсидий

РЕКОМЕНДАЦИИ ПО ОРГАНИЗАЦИИ РАБОЧЕГО МЕСТА ДЛЯ

ГАЗОХРОМАТОГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (МАСС-СЕЛЕКТИВНОГО ДЕТЕКТОРА)

Общая информация

Уважаемый Пользователь газохроматографического оборудования!

Настоящий документ содержит требования по подготовке рабочего места в лаборатории перед установкой прибора (масс-селективного детектора) в соответствии с инструкцией завода-изготовителя.

Выполнение Вами настоящих требований позволит:

Успешно осуществить запуск прибора.

Запустить прибор за время, отведенное на установку (14 часов).

Исключить задержки (промедления) во время проведения установки прибора и ознакомления пользователя с его работой.

Обеспечить долговременную и надежную эксплуатацию оборудования.

Обязанности пользователя

Пользователь прибора должен обеспечить в лаборатории следующие технические условия: необходимое пространство, электропитание и розетки, наличие газов и газовых линий, телефона Пользователь прибора обязан присутствовать во время установки газового хроматографа Agilent 6890 и процедуры ознакомления. В противном случае может быть упущена важная информация по работе на приборе и по его обслуживанию.

Размеры и вес прибора

Внимание: Прибор должен быть установлен на расстояние 20 см (минимум) от стены здания для обеспечения отвода нагретого воздуха см. рис.1.

Внимание: Максимальная высота прибора с автоинжектором составляет 100 см.

Для установки системы ГХ-МС с автосамплером и компьютером необходимо 153 см свободного пространства, для установки принтера еще 41 см, и дополнительные 30 см, обеспечивающие свободный доступ к прибору и возможность его передвижения. В общем на установку оборудования системы ГХ-МС потребуется 244 см свободного пространства. Для проведения ряда ремонтных работ над ГХ или МСД необходим доступ к задней стенке прибора. Пожалуйста, обратите внимание, длина шланга, ведущего от насоса высокого вакуума к

форвакуумному насосу составляет 130 см, а длина кабеля питания форвакуумного насоса 2м.

МСД	Высота	Ширина	Глубина	Масса
Стандартный Turbo насос	см	cм	54 cм	39 кг
Высокоэффективный Turbo насос	cм	cм	54 cм	41 кг
Высокоэффективный CI/EI Turbo насос	cм	cм	54 cм	46 кг
ГХ	54 cм	54.5 cм	54 cм	50 кг

Параметры стола для размещения компьютера, принтера, и системы ГХ-МС
Грузоподъемность	150 кг
Высота	100 см
Ширина	245 см
Глубина	85 см

Электропотребление

Число и тип электророзеток зависит от типа и комплектации вашей системы. В лаборатории должны быть установлены евророзетки с заземлением и на одной общей электрической фазе. Параметры кабеля и автомата подбираются в зависимости от потребителей.

Потребители электроэнергии	Напряжение в сети, В	Частота, Гц	Сила тока,(А)	Максимальная мощность, ВА	Число розеток
МСД	220	50/60 ± 5%	15	1500	2
Компьютер(монитор, процессор, принтер)	220	50/60 ± 5%	15	1000	3 - 5
ГХ	220	48-66	13.4 / 12.8 / 12.3	2950	1

Замечания
