Общие положения и концептуальные основы развития ЕСТ РК (стр. 2 )

-  принцип соответствия международным и национальным стандартам и рекомендациям.

2.1.2 Структурные принципы определяют основы построения структурных элементов сетей. К ним, в частности, относятся:

-  разделение узлов и станций сетей в зависимости от назначений на классы и типы;

-  комплексное использование различных линий и средств связи (кабельных, радио, в том числе спутниковых);

-  построение связанной топологии первичной сети, при которой между любой парой узлов обеспечиваются три пути, проходящих по трем географически разнесенным трассам;

-  организация кольцевых структур;

-  соединение сетей, принадлежащих различным операторам, путем организации общих узлов и линий связи;

-  охват сетей системами управления и мониторинга.

2.1.3 К принципам организации служб и систем связи относятся:

-  организация служб переноса информации (без функций оконечных абонентских устройств) и других служб (с функциями оконечных абонентских устройств), а также организация систем управления сетью;

-  организация служб доступа к сетевым информационным ресурсам (информационно-справочные службы);

-  организация системы нумерации;

-  организация систем управления соединениями, маршрутизации вызовов, сигнализации;

-  организация абонентских и клиентских служб;

-  организация службы универсального обслуживания;

-  перманентное обновление и расширение номенклатуры служб и услуг, развитие мультимедийных служб;

-  организация систем тарификации услуг и проведения взаиморасчетов между участниками процесса предоставления услуг;

-  организация систем оценки качества предоставляемых услуг;

-  организация систем маркетинга.

2.2 Классификация сетей

На ЕСТ РК имеется множество сетей, различающихся по видам передаваемой информации, функциям, территориям, назначению, типам, характеристикам и размерам.

Классификация сетей электросвязи сформулирована по разным существенным признакам (критериям), которая позволит определить место каждой сети во всей системе электросвязи, выявить свойства сетей с разных точек зрения на основе системного подхода. Это позволит на практике сопоставлять сети между собой; конструировать требования к сетям и создавать сети с заданными характеристиками по желанию операторов и проектировщиков.

Следует отличать сети электросвязи от инфокоммуникационных сетей:

-  сеть связи (или телекоммуникационная сеть) — это технологическая система, которая состоит из линий и каналов связи, узлов, оконечных станций и предназначена для обеспечения пользователей электрической связью с помощью абонентских терминалов, подключаемых к оконечным станциям;

-  инфокоммуникационная сеть (ранее применялись также термины "информационная сеть", "компьютерная сеть" и др.) — это технологическая система, которая включает в себя, кроме сети связи, средства хранения, обработки и поиска информации и предназначена для обеспечения пользователей электрической связью и доступом к необходимой им информации.

Процессы интеграции и конвергенции связи и средств информатизации будут способствовать преобразованию телекоммуникационных сетей в инфокоммуникационные сети.

2.2.1 Сеть телекоммуникаций общего пользования представляет собой комплекс взаимосвязанных сетей телекоммуникаций, предназначенный для предоставления услуг телекоммуникаций всем пользователям на территории Республики Казахстан.

Сети телекоммуникаций общего пользования подразделяются на сети телекоммуникаций, определяемые:

1) географически в рамках обслуживаемой территории и ресурса нумерации;

2) негеографически, не связанные с определенной географически территорией в пределах Республики Казахстан и ресурса нумерации;

3) по способу реализации предоставляемых пользователю услуг связи (фиксированные и подвижные).

Сети телекоммуникаций общего пользования взаимодействуют с сетями телекоммуникаций общего пользования иностранных государств.

В целях обеспечения интересов пользователей универсальными услугами связи, а также надежного функционирования, сети телекоммуникаций, входящие в состав сети телекоммуникаций общего пользования, подлежат единому государственному нормативно-техническому регулированию. Вне нормативно-технических требований порядок функционирования и использования этих сетей телекоммуникаций определяется собственниками сетей связи самостоятельно, за исключением случаев, предусмотренных Законодательством Республики Казахстан для деятельности по оказанию универсальных услуг связи.

Концепцией развития рынка телекоммуникационных услуг Республики Казахстан в ближайшее десятилетие предусматривается возрастание числа телефонов. Одновременно предполагается увеличить количество пользователей Интернета. Все это, несомненно, потребует нетривиальных подходов к модернизации СТОП, в том числе и в области системно-сетевых решений.

Сегодня задача модернизации принципиально изменилась, основной ее целью стала пакетизация сообщений. Все это отразилось и на структурных особенностях построения СК (систем коммутаций), в которых стали появляться интегрированные точки присутствия Интернета (IРОР — Internet Point of Presence), в том числе и с реализацией функций VoIP. Вместе с тем, в последнее время продолжаются активные попытки модернизации существующих СК с предоставлением новых возможностей в первую очередь для базовой услуги.

При модернизации СК целесообразно использовать рациональные решения и по предоставлению услуг интеллектуальной связи (ИС). Необходимо обеспечить возможность работы с сетью коммутации пакетов (в том числе и для передачи речи) и с ИС. Кроме того, для выполнения концепции по увеличению номерной емкости в модернизируемом оборудовании должна быть предусмотрена возможность расширения емкости станции.

2.2.2 Выделенные, корпоративные, ведомственные, а также сети связи специального назначения образуют группу сетей ограниченного пользования (СОгП), так как контингент их пользователей ограничен корпоративными клиентами.

2.2.3 Выделенные сети связи — это сети, предназначенные для предоставления услуг ограниченному кругу пользователей. Такие сети могут взаимодействовать между собой, но не имеют присоединения к СТОП РК, а также к сетям связи общего пользования иностранных государств. Выделенная сеть может быть присоединена к СТОП РК с переводом в категорию сети общего пользования, если она соответствует ее требованиям.

2.2.4 Сети связи специального назначения предназначены для обеспечения нужд государственного управления, обороны, безопасности и охраны правопорядка в Республике Казахстан. Такие сети не могут использоваться для возмездного оказания услуг связи, если иное не предусмотрено законодательством РК. Следует отметить, что приведенные категории сетей отличаются от тех, которые применялись ранее.

2.2.5 По функциональному признаку сети ЕСТ РК разделяются на сети доступа и транспортные сети.

2.2.5.1 Транспортной является та часть сети связи, которая выполняет функции переноса (транспортирования) потоков сообщений от их источников из одной сети доступа к получателям сообщений другой сети доступа путем распределения этих потоков между сетями доступа.

2.2.5.2 Сетью доступа сети связи является та ее часть, которая связывает источник (приемник) сообщений с узлом доступа, являющимся граничным между сетью доступа и транспортной сетью.

2.2.6 По типу присоединяемых абонентских терминалов сети ЕСТ РК разделяются на:

-  сети фиксированной связи, обеспечивающие присоединение стационарных абонентских терминалов;

-  сети подвижной связи, обеспечивающие присоединение подвижных (перевозимых или переносимых) абонентских терминалов.

2.2.7 Сети традиционно разделяются на первичные и вторичные.

2.2.8 По территориальному делению сети разделяются на:

-  магистральную сеть — это сеть, связывающая между собой узлы областных центров связи и центральные узлы связи Республики Казахстан. Магистральная сеть обеспечивает транзит потоков сообщений между зоновыми сетями и связанность ЕСТ РК, является стратегически важным компонентом ЕСТ РК;

-  зоновые (или региональные) сети — сети связи, образуемые в пределах территории одного или нескольких регионов Республики Казахстан;

-  местные сети — сети связи, образуемые в пределах административной или определенной по иному принципу территории и не относящиеся к региональным сетям связи. Местные сети подразделяются на городские и сельские;

-  международная сеть — сеть общего пользования, присоединенная к сетям связи иностранных государств.

2.2.9 По кодам нумерации сети разделяются на два класса:

-  сети кода ABC — это фиксированные сети связи, охватывающие территорию 8-миллионной зоны нумерации ABC географически определенной территории;

-  сети кода DEF — это сети подвижной связи, территориально разнесенные сети, которые объединяются кодом DEF.

2.2.10 По организационно-техническому построению магистральные сети ЕСТ РК разделяются на два класса:

-  магистральные сети I класса — сети, которые удовлетворяют всем организационно-техническим требованиям ЕСТ РК в части обеспечения устойчивости и живучести сети, защищенности от информационных угроз и воздействия дестабилизирующих факторов;

-  магистральные сети II класса — сети, не полностью удовлетворяющие этим требованиям.

2.2.11 По числу служб электросвязи сети бывают:

-  моносервисные, предназначенные для организации одной службы электросвязи (например, радиовещания);

-  мультисервисные, предназначенные для организации двух и более служб электросвязи (например, телефонной, факсимильной и нескольких мультимедийных служб).

2.2.12 По видам коммутации вторичные сети разделяются на:

-  некоммутируемые;

-  коммутируемые — с коммутацией каналов, сообщений, пакетов.

2.2.13 По характеру среды распространения сети разделяются на проводные, радиосети и смешанные.

В свою очередь, радиосети разделяются на спутниковые и наземные.

2.2.14 Сети общего пользования различаются по доле участия оператора в обслуживании абонентов на определенной территории:

-  сеть оператора связи, занимающего существенное положение (имеет более 25 % монтированной емкости коммутации или пропускает более 25 % трафика);

-  сети других операторов.

2.2.15 Зона - это часть территории страны, на которой все телекоммуникационные сети охватываются единой семизначной нумерацией. Границы зоны нумерации определяются с учетом максимального числа жителей и числа телефонов в зоне на перспективу, тяготений, административного деления, конфигурации и размера области.

При определении границ зоны учитываются следующие факторы:

-  номинальная (теоретическая) емкость местных телефонных сетей зоны в сумме не должна превышать 8 млн. номеров;

-  внутри зоны должна замыкаться значительная часть возникающего на сети обмена;

-  зона организуется при установке АМТС.

Зоновая телефонная сеть состоит из:

-  местных телефонных сетей, расположенных на территории зоны;

-  внутризоновой телефонной сети.

Местные телефонные сети охватывают:

-  городские телефонные сети (ГТС);

-  сельские телефонные сети (СТС).

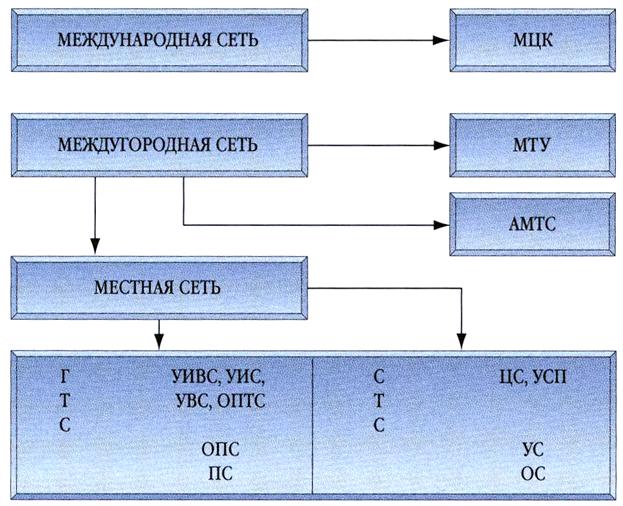

2.2.16 Существующая вторичная сеть в РК имеет иерархию согласно рисунку 6.

Рисунок 6

Сеть имеет достаточно много иерархических уровней, особенно для местной сети.

При этом надо учитывать, что здесь не отражается наличие поперечных связей на одном уровне и дополнительных транзитных уровней, которые существуют на некоторых сетях, а также наличие отдельных связей с узлами спецслужб (УСС). Если идти прямолинейным путем, появляется дополнительный сетевой уровень иерархии на стыке междугородной и местной сети, что еще больше усложнит сеть. Также видно, что местная сеть делится на две несвязанные ветки — городскую сеть и сельскую.

Эти сети на данный момент времени отличаются между собой используемыми системами межстанционной сигнализации, физическими стыками и функциональностью оборудования, установленного на них. С современной технической точки зрения в этом совершенно нет никакой необходимости. Так как сети выполняют одну и ту же задачу, то и строиться они должны однотипно.

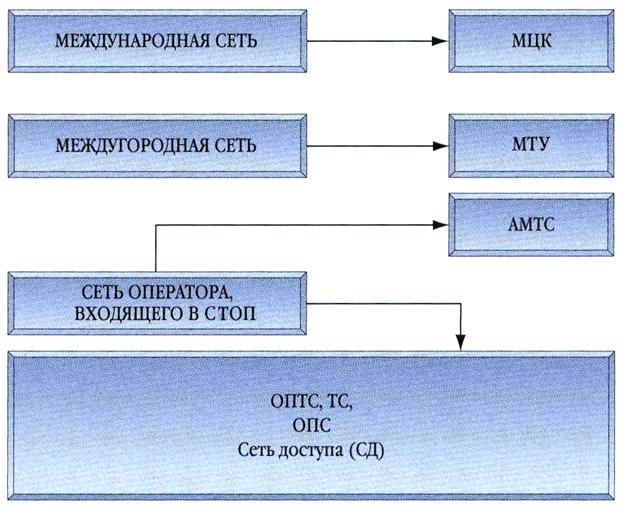

2.2.17 Рекомендуемая структура вторичной сети

Необходимо менять структуру сети и уменьшать количество уровней иерархии в соответствии с изложенными ранее принципами. Предлагается переходить к иерархии сети, представленной на рисунке 7.

Рисунок 7

Уровень опорно-транзитных станций (ОПТС) и транзитных станций (ТС) заменяет собой все существующие УИВС, УИС, УВС, ОПТС, ЦС, УСП, а также все дополнительные транзитные уровни, которые существуют на сети.

Уровень опорных станций (ОПС) заменяет собой все существующие ОПС и УС, в некоторых случаях может замещать некоторые ОПТС и ОС. Уровень сети доступа (СД) замещает собой все ПС, ОС, а также некоторые ОПС и УС. Каждая из опорных станций и многие из опорно-транзитных станций имеют свою сеть доступа.

Сеть доступа реализуется с помощью различных протоколов и интерфейсов, таких как первичный доступ с использованием сигнализации, широкополосный доступ, концентраторы, подсоединяемые по протоколу V5, различные беспроводные интерфейсы. Как следует из рекомендуемой иерархии, разделение на городскую и сельскую сеть отсутствует, а существует единая сеть операторов, в которой используется одна и та же межстанционная сигнализация и однотипное оборудование.

Замещение оборудования производится не только на основании его текущей иерархии в сети, но и в зависимости от емкости самого узла и емкости сети, которая опирается на этот узел, а также в зависимости от разветвленности первичной сети, т. е. от количества узлов, опирающихся на данный узел. В первую очередь заменяются декадно-шаговые станции, а затем координатные, но при этом надо учитывать их уровень иерархии в сети.

2.3 Принципы построения городских сетей телекоммуникаций

2.3.1 С учетом возможностей имеющихся и разрабатываемых технических средств коммутации предусматриваются следующие разновидности структуры ГТС.

2.3.1.1 Нерайонированные телефонные сети, т. е. сети, в которых имеется всего одна АТС.

2.3.1.2 Районированные телефонные сети (без узлообразования), в которых имеется несколько районных АТС (РАТС), связанных между собой пучками соединительных линий по принципу "каждая с каждой".

2.3.1.3 Районированные телефонные сети с узлами входящего сообщения, содержащие несколько узловых районов; РАТС одного узлового района могут быть соединены между собой по принципу "каждая с каждой" (узловой район 1) или связываться через узел входящего сообщения (УВС) своего узлового района (узловой район 2). Причем станции координатной, квазиэлектронной и электронной систем допускают наличие одновременно двух названных вариантов внутриузловой межстанционной связи; РАТС одного узлового района связываются с РАТС других узловых районов через УВС этих других узловых районов; возможна организация путей от координатных, квазиэлектронных и электронных к РАТС других узловых районов, минуя соответствующие УВС.

Связь между двумя любыми станциями ГТС может осуществляться по одному или нескольким разным путям:

−  прямой путь, который проходят по одному пучку межстанционных линий, непосредственно связывающих одну АТС со второй;

−  один или несколько транзитных путей, каждый из которых проходит последовательно по двум или более пучкам соединительных линий с использованием узлового коммутационного оборудования ГТС.

При наличии между двумя АТС двух и более возможных путей один из этих путей является основным, а остальные - обходными. Вызовы, возникшие на одной АТС и требующие связи с другой АТС, направляются, в первую очередь, по основному пути. Вызовы, не получившие связи по основному пути из-за отсутствия в нем свободных и доступных линий, образуют избыточную нагрузку этого пути, которая направляется к станции назначения по обходному пути.

Возможности организации прямых путей и выбор схемы организаций основных и обходных путей определяется структурой сети, техническими характеристиками применяемого коммутационного оборудования и технико-экономическими соображениями.

2.3.1.4 Районирование ГТС с узлообразованием при внедрении мультисервисного доступа.

Основными задачами внедрения узлов мультисервисного доступа на ГТС являются:

— модернизация оборудования АТСК в направлении цифровизации сети и предоставления новых услуг связи абонентам; формирование сети доступа новых АТС;

— организация и технологическая поддержка высокоскоростных типов доступа (XDSL);

— организация распределительной сети КТВ с использованием ресурсов основного оператора связи.

Замена оборудования АТС-ДШ и формирование сети доступа новых АТС осуществляется путем внедрения оборудования опорной АТС и создания распределенной сети доступа. Оборудование доступа должно подключаться к опорной АТС с использованием интерфейса V5.

Если на ГTC реализованы SDH системы передачи, то потоки Е1 могут либо заводиться в мультиплексоры SDH, либо может использоваться интегрированный в оборудование доступа стык SDH (как правило, STM1/4).

При реализации мультисервисной сети потоки El от оборудования доступа в направлении СТОП могут передаваться через мультисервисную сеть в режиме CES.

Модернизация оборудования АТСК предполагает замену группового оборудования координатных станций оборудованием сети доступа. Оборудование xDSL может использоваться для подключения локализованных абонентских групп, организации выделенного доступа (например, для подключения LAN к СПД и предоставления новых услуг пользователям (ADSL и др.) Подключение локализованных абонентских групп в режиме абонентского уплотнения потребует реализации функции VoDSL на уровне узла доступа, далее соединение осуществляется аналогично.

2.3.2 При построении ГТС необходимо учитывать следующие положения:

-  большую емкость вновь устанавливаемых станций;

-  возможность организации практически любого количества направлений;

-  возможность организации в сети развитой системы обходных путей;

-  возможность анализа любого числа цифр номера любой значности;

-  возможность организации полнодоступных пучков линий любой емкости.

2.3.3 Внедрение коммутационного оборудования необходимо осуществлять таким образом, чтобы в будущем способствовать переходу к полностью цифровой телефонной сети. Внедрение коммутационного оборудования должно сопровождаться соответствующим внедрением цифровых систем передачи. При этом оборудование аналого-цифрового преобразования должно быть установлено на подстанциях (концентраторах) и на станциях существующей сети.

2.3.4 В зависимости от конкретных условий цифровые станции могут устанавливаться как опорные или совмещать функции опорных станций и узлов.

В любом соединении между двумя РАТС одной ГТС допускается иметь не более одного перехода аналог-цифра-аналог: в соединении между двумя оконечными абонентскими устройствами допускается иметь до трех таких переходов.

При создании в ГТС цифровых узловых районов в дополнение к вариантам организации основных и обходных путей, допускается организация обходных путей между РАТС двух разных узловых районов через станции третьего района. И основные, и обходные пути проектируются как пути с высоким качеством обслуживания.

2.3.5 Сети пригородов, по мере увеличения тяготения между ними и городом, постепенно включаются в городскую сеть. При этом телефонная сеть пригорода может являться частью городской телефонной сети или включаться в нее аналогично включению учрежденческо-производственной телефонной станции. В качестве пригородных АТС могут быть использованы АТС городского и сельского типов.

2.3.6 Для приема государственными организациями информации от населения в экстренных случаях, а также для предоставления населению определенных услуг (справки, информация, заказы) на ГТС должны быть организованы справочные, заказные и экстренные службы.

2.3.7 На районированных ГТС могут применяться как централизованные, так и децентрализованные службы. Доступ к централизованным службам от абонентов ГТС осуществляется, как правило, через специальный узел входящего сообщения - узел спецсвязи (УСС).

2.3.8 Для некоторых автоинформационных служб (например, для службы времени) может использоваться система доступа, основанная на распределении информации, передаваемой службой, по всем АТС с помощью некоммутируемых служебных соединительных линий. Подключение абонента к такой линии обеспечивается на той АТС, в которую включена его абонентская линия.

Выбор того или иного варианта организации доступа к службам должен определиться технико-экономическими соображениями.

В ГТС должна предусматриваться возможность использования нескольких видов таксофонов:

- таксофонов местной связи одностороннего действия для исходящей связи к абонентам ГТС;

- таксофонов местной связи двухстороннего действия для исходящей связи с абонентами ГТС;

- таксофонов для связи с платными справочными и заказными службами ГТС;

- междугородных таксофонов (МТА) для исходящей автоматической внутризоновой и международной связи;

- универсальных таксофонов местной и междугородной связи.

Связь станций ГТС с АМТС, расположенной в том же или другом городе, осуществляется с использованием линий городской и внутризоновой телефонных сетей.

2.4 Принципы построения сельских телефонных сетей

На сельских телефонных сетях (СТС) следует предусматривать радиальное построение (одноступенчатая схема) и радиально-узловое построение (одно - и двухступенчатая схема) с возможностью использования прямых и обходных путей.

В соответствии с указанными принципами построения СТС на ней используются: центральная станция (ЦС), расположенная в районном центре, выполняющая одновременно функции телефонной станции райцентра и транзитного узла СТС. В ЦС включаются СЛ (соединительные линии) от оконечных станций (ОС) при радиальном построении или от ОС и узловых станций (УС) при радиально-узловом построении; через ЦС осуществляется связь с АМТС.

2.4.1 Одноступенчатая схема построения СТС по сравнению с двухступенчатой упрощает станционное оборудование, повышает надежность Применение одноступенчатой схемы зависит от плотности населения и расстояниями между населенными пунктами. Двухступенчатое построение СТС допускается применять только при условии технико-экономической целесообразности.

Узловые станции и ЦС должны обеспечивать четырехпроводный транзит. Ёмкость ЦС может быть в пределах от нескольких сотен до нескольких тысяч номеров. Ёмкость ОС и УС может быть от пятидесяти до нескольких тысяч номеров.

С целью повышения надежности и живучести связи, увеличения пропускной способности соединительных линий, лучшего использования коммутационного оборудования и борьбы с перегрузками следует применять прямые и обходные пути.

При организации автоматической междугородной и внутризоновой связи допускается сохранение на ЦС, УС и ОС действующих координатных станций при условии установки на них аппаратуры АОН.

Не следует на одной СТС внедрять перспективные АТС разных систем. При этом на СТС следует для межстанционной связи применять аппаратуру систем передачи ИКМ.

На СТС в отличие от ГТС возможно несколько переходов аналог-цифра-аналог и допустимы случаи, когда между цифровыми станциями нет "сквозного" стандартного тракта ИКМ или они подключаются к СТС с использованием аналоговых интерфейсов.

2.4.2 Допускается построение СТС по радиально-узловому принципу с использованием станций в качестве УС и ЦС. В этом случае возможна организация прямых путей высокого использования между разными УС с обходным путем через ЦС.

На СТС могут применяться соединительные линии двухстороннего и одностороннего использования, как правило, одна и та же для местной и для междугородной связи. Выбор типа пучка линий (одностороннего или двухстороннего использования), а также решение вопроса о применении раздельных пучков линий для местной и междугородной связи определяется технико-экономическими соображениями.

С учетом местных условий на СТС предусматриваются следующие способы телефонизации сельских хозяйств:

-  обслуживание телефонной связью хозяйства одной ОС (УС) с непосредственным включением ее в ЦС;

-  обслуживание телефонной связью хозяйства несколькими ОС, образующими один узловой район с узловой станцией, размещенной на центральной усадьбе, и ОС, устанавливаемыми в отделениях и бригадах этого хозяйства.

-  обслуживание телефонной связью нескольких хозяйств одной ОС;

-  обслуживание телефонной связью нескольких хозяйств ОС и общей УС, относящейся к одному из этих хозяйств.

На СТС должна предусматриваться возможность связи абонентов со справочными, заказными и экстренными службами. В райцентре, а при необходимости, в других населенных пунктах сельского района, должно предусматриваться техническое обеспечение соединения с экстренными, заказными или другими службами. В райцентре с нерайонированной телефонной сетью узел спецсвязи (УСС) организуется непосредственно на ЦС. Связь с экстренными службами, включенными в ЦС, УС или ОС, должна обеспечиваться для всех абонентов СТС, включая внутрипроизводственных абонентов УС и ОС, не имеющих права выхода на сеть ЕСТ РК.

Требования, предъявляемые к ЦС СТС и к узлам пригородной связи (УСП), значительно отличаются от требований к оконечным (ОС) и УС. ЦС, УСП, устанавливаемые в районном центре, строятся на базе мощных коммутационных платформ известных производителей, и характеризуются сложной архитектурой аппаратных средств и программного обеспечения (ПО).

2.4.3 Стратегия цифровизации предполагает замену ЦС и создание наложенной цифровой сети (в перспективе и сети ОКС-7) в рамках СТС. Это можно реализовать как демонтажем старой электромеханической ЦС, так и переводом аналоговой ЦС в ранг УС.

Для этого необходимо осуществить ввод новой цифровой ЦС на базе существующей аналоговой или цифровой станции УС, если она удовлетворяет всем требованиям (по емкости с учетом перспективы развития, набору протоколов сигнализации) и имеет сертификат соответствия, разрешающий её использование в качестве ЦС. В качестве временного варианта допускается одновременная работа двух УС: подлежащей демонтажу и вновь вводимой.

В случае замены центральной аналоговой станции на цифровую центральная аналоговая переводится в ранг УС, тогда все функции взаимодействия с существующей сетью (согласование интерфейсов и протоколов межстанционной сигнализации) ложатся на бывшую ЦС (теперь УС), которая взаимодействует с вновь вводимой ЦС по цифровым СЛ (2048 кбит/с) линейной сигнализацией.

2.4.3.1 На сельской сети замену желательно производить не послойно, а кустовым методом. То есть, при замене узла должна заменяться вся нижележащая инфраструктура, так как на сельской сети используются специфические устаревшие физические интерфейсы, протоколы межстанционной и регистровой сигнализации, которые поддерживаются очень ограниченным кругом производителей современного коммутационного оборудования, и с каждым годом круг этот сужается.

В некоторых случаях замену можно производить в два этапа. На первом этапе меняются все системы, которые не могут работать по сигнализации 2ВСК с ИКМ-30, а на втором этапе заменяется все старое оборудование, работающее по 2ВСК.

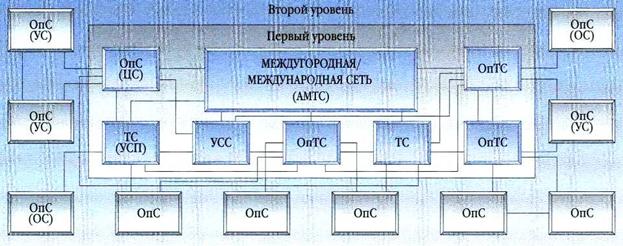

На рисунке 8 показана рекомендуемая логическая схема построения коммутационной сети оператора.

Рисунок 8

В скобках для примера указано возможное функциональное назначение станции в существующей сети. Из схемы видно, что сеть разбивается на два уровня. Первый уровень включает в себя все ОпТС, ТС и АМТС, большинство из которых работает в полносвязанном режиме, т. е. между узлами существуют прямые каналы. Физически такая сеть может быть построена на основе технологии SDH.

Второй уровень состоит из ОпС, каждая из которых имеет каналы к двум ОпТС для обеспечения надежности функционирования транспортной сети. В некоторых случаях ОпС может иметь связь только с одной ОпТС (ТС). На схеме не показана сеть доступа. Как говорилось ранее, каждая из ОпС и ОпТС может иметь свою независимую сеть доступа.

2.4.3.2 В СТС могут включаться таксофоны тех же видов, что и в ГТС. Мультисервисный сетевой узел (МСУ) может выступать в роли сельско-пригородного узла новых услуг на 2 тыс. телефонных каналов с распределением емкости в последующих версиях. Кроме функций сельско-пригородного узла, МСУ также обеспечивает:

-  функции коммутатора интеллектуальной сети (ИС);

-  функции сельской АТС для абонентов, включенных через абонентские выносы, в том числе услуги Интернета - телефонии;

-  функции инфоцентра (CALL-центра) для предоставления услуг регионального уровня всем абонентам.

2.4.3.3 Беспроводная сеть передачи данных в СТС состоит из базовых станций, увязанных между собой в единую инфраструктуру и соединенных с информационным центром – источником информации для потребителей, являющихся абонентами этой сети.

Структура сети обеспечивает двунаправленный обмен информацией между абонентом и информационным центром (интернет-провайдер), либо другим абонентам, подключенным к сети.

Таким образом, имеется постоянная связь одного или нескольких офисов с информационным центром. Структура сохраняется даже при смене местоположения абонента.

2.5 Принцип построения местных комбинированных сетей

В случае, когда райцентр или крупный город (областной или республиканский центр), дающий районированную ГТС, является одновременно центром сельского административного района, ГТС и СТС образуют единую комбинированную телефонную сеть (КТС). При этом на ГТС должна предусматриваться организация транзитного узла исходящего и входящего сообщения сельско-пригородной связи (УСП) или ЦС, через которые может осуществляться связь между станциями СТС, станций СТС со станциями ГТС, а также исходящая и входящая связь абонентов СТС.

В зависимости от емкости и структуры ГТС, а также от типов используемых АТС, возможны различные способы построения комбинированных телефонных сетей.

Если город имеет районированную сеть без узлообразования, и суммарная емкость комбинированной сети не превышаетномеров, то на этой сети могут быть организованы УСП или ЦС, в которые включатся сельские станции. Городские районные АТС (РАТС) к УСП (ЦС) связываются друг с другом по принципу "каждая с каждой" АТС пригородов и в зависимости от местных условий могут включаться в ГТС либо непосредственно на правах РАТС или учережденческих станций, либо через УСП (ЦС).

Выбор типа оборудования должен производиться с таким расчетом, чтобы его пропускная способность была достаточной для обслуживания транзитной нагрузки.

Связь со справочными, заказными и экстренными службами для сельских абонентов КТС организуется аналогично тому, как это определено выше в СТС, а для абонентов районированной телефонной сети райцентра - аналогично тому, как это делается в ГТС.

В КТС могут включаться таксофоны тех же видов, что и в ГТС.

2.6 Принципы построения внутризоновой сети

2.6.1 Внутризоновая сеть должна обеспечивать соединения станций и узлов между собой различных местных сетей одной зоны и выход их на междугородную и международную сети.

На внутризоновой сети на основании технико-экономических расчетов или других соображений может быть установлена одна или несколько АМТС, например, из-за предполагаемого роста населенных пунктов в быстрорастущих регионах. АМТС должна устанавливаться в зоновом центре.

При наличии на внутризоновой сети АМТС и ЗТУ каждая местная сеть зоны включается по ЗСЛ и СЛМ высокого качества обслуживания или в АМТС, или в ЗТУ.

Выход абонентов местных сетей, включенных в ЗТУ на междугородную или международную сети, будет осуществляться через АМТС, которая является опорной (ближайшей) для данного ЗТУ. На втором этапе развития применение ЗТУ не предусматривается.

2.6.2 Все соединения между станциями и узлами различных местных сетей зоны устанавливаются через АМТС по обходным путям: промежуточным (ОПП) и путям последнего выбора (ППВ).

2.6.2.1 Наиболее распространенным вариантом организации внутризоновой сети является вариант с одной АМТС в зоне. В этом случае телефонные сети строятся по радиальному принципу.

2.6.2.2 При наличии в зоне нескольких АМТС, внутризоновая сеть может строиться с обходами.

При размещении нескольких АМТС в разных городах зоны рекомендуется вариант построения сети, в которой местные сети разделены по АМТС, т. е. каждая местная сеть связана пучками ЗСЛ и СЛМ высокого качества обслуживания с опорной АМТС.

С другими АМТС эти местные сети могут быть связаны при наличии технических возможностей. Все АМТС зоны должны связываться между собой по принципу "каждая с каждой" пучками каналов высокого качества обслуживания.

При размещении нескольких АМТС зоны в одном городе рекомендуется вариант построения внутризоновой сети, при котором все местные сети должны быть соединены с одной АМТС пучками СЛМ высокого качества.

С другими АМТС города местная сеть может либо не иметь связи, либо соединяться пучками СЛМ высокого качества обслуживания или пучками СЛМ высокого использования.

Каждая местная сеть включается пучками ЗСЛ, как правило, в одну АМТС.

Все АМТС города должны быть связаны между собой пучками каналов высокого качества обслуживания, по которым также может осуществляться связь между служебными АТС.

2.6.3 При организации в области двух и более зон нумерации определяющими факторами деления являются:

-  теоретическая телефонная емкость (превышающая 8 млн. номеров с учетом перспективы);

-  экономические факторы (большая территория, особенности административного делания, конфигурация первичной сети и др.).

Как в городской, так и в областной зоне может быть одна или несколько АМТС. Пункты размещения АМТС областной зоны определяются с учетом экономических и организационных факторов.

2.6.3.1 Связь внутри городской зоны организуется по принципам местной сети, а внутри областной зоны - по принципу внутризоновой сети. Связь между городской и областной зонами организуется:

-  из городской зоны в областную - через АМТС городской зоны и далее по СЛМ к ЦС местных сетей областной зоны;

-  из областной зоны в городскую - от ЦС местных сетей областной зоны по выделенному пучку ЗСЛ к АМТС городской зоны.

Для организации связи этих двух зон в городской зоне может быть установлена специальная областная АМТС (ОАМТС).

В этом случае в ОАМТС включаются ЗСЛ местных сетей областной зоны для выхода к абонентам городской зоны. Выход абонентов городской зоны к местным сетям областной может быть организован через городскую АМТС или по ППВ через городскую и областную АМТС-ОАМТС.

АМТС могут размещаться в городах, местные сети которых строятся по принципу ГТС и КТС различной емкости. На местной сети, где размещена АМТС, обычно предусматривается непосредственная связь каждой РАТС с АМТС. Выбор варианта организации связи РАТС - АМТС определяется на основе технико-экономического расчета.

На местных сетях, где отсутствует АМТС, для связи всех РАТС с АМТС зоны организуется общий пучок ЗСЛ, включаемый на ГТС (КТС) в УЗСЛ или в УСЛ. В случае экономической целесообразности допускается включение РАТС в АМТС отдельным пучком ЗСЛ, минуя (УЗСЛ).
