Общие положения и концептуальные основы развития ЕСТ РК (стр. 3 )

2.6.3.2 Станции сельских сетей связываются с АМТС зоны по общему ЗСЛ, включаемому в ЦС или в УСП.

Для связи с абонентами районированной ГТС (КТС) с узлообразованием - в ГТС (КТС) организуются УВСМ, каждая из которых связывается с АМТС пучком СЛМ. Если УВСМ обслуживает более одной группы из ста тысяч абонентов, то связь от АМТС к УВСМ может организовываться либо по одному общему пучку СЛМ, либо по отдельным пучкам СЛМ для разных стотысячных групп.

Для связи с абонентами города с районированной сетью без узлообразования, на территории которого размещена АМТС, каждая РАТС связывает пучком СЛМ непосредственно с АМТС, а при отсутствии АМТС - по общему пучку СЛМ через специально организуемый в городе УВСМ. В отдельных случаях допускается непосредственная связь с РАТС.

Для связи с абонентами СТС предусматривается пучок СЛМ, соединяющий АМТС с УСП (ЦС).

2.6.3.3 Пригородные АТС включаются в АМТС на правах РАТС или через РАТС.

В тех зонах, где внедряются АТСЭ, должна предусматриваться установка АМТС, с которой АТСЭ связываются по каналам цифровых систем передачи.

Для связи АТСЭ с АМТС также используются каналы цифровых систем с установкой оборудования аналого-цифрового преобразования на АМТС. Во всех вариантах исходящей и входящей связи АТСЭ и АМТС (АМТСЭ) допускается использование на отдельных межстанционных участках каналов систем передачи с частотным разделением. Связь АТСЭ с АМТС (АМТСЭ) по двухпроводным (трехпроводным) физическим линиям не допускается.

Связь АТСЭ с коммутаторными залами АМТС (АМТСЭ) по заказным линиям должна осуществляться либо непосредственно, либо через УСС электронной или существующих систем. При связи через УСС существующих систем оборудование аналого-цифрового преобразования должно устанавливаться на УСС.

2.7 Принципы построения междугородной телефонной сети

2.7.1 Междугородная телефонная сеть должна обеспечивать соединение между собой автоматических телефонных станций (АМТС) различных зон и выход их в международную сеть.

2.7.2 Междугородная телефонная сеть строится с учетом наличия тяготения телефонного трафика, кроме того, используется принцип территориального деления, учитывающий:

-  границы территории и структуру магистральной первичной сети;

-  административное деление территории Республики Казахстан;

-  технико-экономические показатели.

Территория междугородной телефонной сети может включать одну или несколько целых территорий магистральной первичной сети.

2.7.3 Междугородная телефонная сеть на перспективу развития должна строиться по следующим принципам:

2.7.3.1 Международную и междугородную связь можно представить, как сеть первого и второго уровня. На втором уровне обеспечивается междугородная связь между АМТС в зависимости от построения сети (каждая с каждой; радиальная; радиально-узловая; комбинированная) с использованием обходных путей через МТУ. На сети первого уровня обеспечивается международная связь по радиальному построению сети через МЦК, то есть все АМТС должны иметь прямые каналы на международный центр коммутации. В Казахстане сеть построена таким образом, что происходит наложение сети первого уровня на сеть второго, и коммутационные системы МЦК, МТУ одновременно выполняют функции междугородных центров коммутации и транзитных узлов, что делает построение данной сети выгодной с экономической точки зрения.

2.7.3.2 Междугородная телефонная сеть строится с обходами, т. е. с организацией между АМТС прямых путей на базе пучков каналов высокого использования (ПП) и со сбором избыточной нагрузки на обходные пути - промежуточные (ОПП) и последнего выбора (ППВ).

Все участки ППВ содержат пучки каналов высокого качества обслуживания, рассчитываемые с вероятностью потерь 0,01. ОПП содержат пучки каналов высокого использования и высокого качества.

2.7.3.3 Прямые пути между двумя АМТС организуются при наличии достаточного тяготения и обслуживают большую часть нагрузки. Величина нагрузки, которую целесообразно направлять по прямым путям, определяется технико-экономическим расчетом, учитывающим стоимость каналов и коммутационного оборудования, а также использование каналов в пучках прямых и обходных путей. Не обслуженная прямыми путями избыточная нагрузка направляется на обходные пути. Последним по выбору обходным путём является ППВ.

3 Общие требования к основным техническим средствам

3.1 Линии связи

3.1.1 На первичной сети (СМП, ВзПС) ЕСТ РК используются следующие типовые аналоговые каналы передачи и групповые тракты категории II Б:

-  канал тональной частоты (ТЧ) с номинальной полосой частот ГЦ;

-  первичный групповой тракт с номинальной полосой частот 60,6-107,7 кГц и контрольной частотой 84,14 кГц;

-  вторичный групповой тракт с номинальной полосой частот 312,3-551,4 кГц и контрольной частотой 441,86 кГц,

-  а также следующие типовые цифровые каналы передачи и тракты категории II Б:

-  основной цифровой канал (ОЦК) с пропускной способностью 64 кбит/с;

-  первичный цифровой тракт с пропускной способностью 2048 кбит/с;

-  вторичный цифровой тракт с пропускной способностью 8448 кбит/с;

-  третичный групповой тракт с пропускной способностью 34368 кбит/с;

-  четверичный цифровой тракт с пропускной способностью 139264 кбит/с.

-  шестнадцатиричный цифровой тракт с пропускной способностью 2448320 кбит/с.

3.1.2 Аппаратура линий связи (ЛС) систем передачи СЦИ должна включать в себя устройства автоматизированного контроля состояния ЛС и соответствующие устройства переключения согласно требованием Рекомендаций G.782, G.783 и 784 G и сопрягаться с автоматизированной системой технической эксплуатации по стыку в соответствии с Рекомендацией G.773 МСЭ-Т.

При внедрении на сети магистральной связи аппаратуры синхронной цифровой иерархии (СЦИ – SDH) рекомендуется использование следующих скоростей передачи:

-  групповых цифровых трактов СЦИ первого уровня 155520 кбит/с (STM-1);

-  групповых цифровых трактов СЦИ четвертого уровня 622080 кбит/с (STM-4);

-  групповых цифровых трактов СЦИ шестнадцатого уровня 2448320 кбит/с (STM-16).

Допускается применение следующих скоростей СЦИ:

-  51,84 Мбит/с – с использованием субпервичного синхронного транспортного модуля STM-RR, не являющегося уровнем СЦИ;

-  иных перспективных уровней СЦИ с использованием промежуточных информационных структур STM-N по мере разработки концепции формирования и создания арсенала реализующих их технических средств.

3.1.3 Технические характеристики средств СЦИ, внедряемых на ЕСТ РК, должны обеспечивать взаимодействие:

-  аппаратуры СЦИ разных фирм-производителей;

-  сетей разных операторов, оборудованных СП СЦИ, включая первичную сеть СТОП РК, между собой;

-  первичной сети ЕСТ РК с зарубежными сетями.

Для расширения возможностей эксплуатации при ремонте, реконструкции линии передачи и для обеспечения требований по готовности линейного тракта в линиях передачи, содержащих более 8 однотипных линейных трактов (ЛТ), может предусматриваться организация резервного линейного тракта. В зависимости от потребности сети резервные ЛТ могут быть свободными либо задействованными. Для ЛС кабельных систем передачи СЦИ при небольшом числе однотипных линейных трактов, как правило, организуется режим типа 1+1 или 1:1.

3.2 Аппаратура систем передачи

3.2.1 Аппаратура систем передачи должна отвечать общепринятым требованиям к аппаратуре связи, включая действующие правила технической эксплуатации электроустановок потребителей, правила техники безопасности при эксплуатации электроустановок потребителей, климатические и механические требования по спецвоздействиям.

3.2.2 Защита аппаратуры линейного тракта от опасных и мешающих влияний должна соответствовать требованиям 17 МСЭ-Т.

3.2.3 Тип линии передачи должен определяться исходя из количества каналов и трактов, которые необходимо организовать в определенных направлениях с учетом географических и гидрогеологических условий рельефа местности.

3.2.4 Количество первоначально организованных каналов (трактов) и соответственно тип систем передачи должны определяться для каждой линии передачи на основании технико-экономических расчетов.

3.2.5 Системы передачи ПЦИ должны быть предусмотрены для следующих направляющих сред:

-  оптических волокон;

-  радиорелейных линий прямой видимости;

-  пар металлических кабелей.

В качестве типовых цифровых трактов ПЦИ должны быть предусмотрены тракты европейской иерархии, указанные в Рекомендации G.702 МСЭ-Т.

3.2.6 Аппаратура каналообразования СП должна быть предназначена для образования до 30 каналов ТЧ или основных цифровых каналов в составе первичного группового тракта 2048 кбит/с. Параметры этой аппаратуры должны соответствовать требованиям:

Рекомендации G. 704 МСЭ-Т – цикл группового канала;

Рекомендации G.732 МСЭ-Т – основные электрические параметры;

Рекомендации G.711 МСЭ-Т - параметры аналого-цифрового и цифро-аналогового преобразования;

Рекомендации G.712 МСЭ-Т – электрические параметры каналов тональных частот.

Аппаратура каналообразования СП должна быть унифицированной для всех видов линейных трактов.

Все виды аппаратуры группообразования должны быть выполнены с использованием метода положительного цифрового выравнивания, при этом аппаратура цифрового группообразования должна отвечать требованиям Рекомендации G. 752 МСЭ-Т, аппаратура третичного и четверичного цифрового группообразования - рекомендации G. 751 МСЭ-Т, аппаратура цифрового группообразования через ступень - обеим Рекомендациям.

Аппаратура группообразования должна быть унифицированной для всех видов линейных трактов.

3.2.7 Аппаратура линейного тракта (ЛТ) является специализированной для каждого вида среды распространения и каждого вида организуемого с ее помощью линейного тракта. Образованные с ее помощью цифровые тракты должны отвечать требованиям Рекомендации G. 921 МСЭ-Т.

Построение и использование систем и аппаратуры СЦИ должно осуществляться в соответствии с Рекомендациями G.707 - G. 709, G. 781 - G. 784, G. 957 - G. 958 МСЭ-Т.

3.2.8 Аппаратура систем передачи СЦИ должна осуществлять функции: образования синхронных транспортных модулей, оперативного переключения и ввода/вывода цифровых трактов в соответствии с Рекомендацией G. 782 МСЭ-Т; передачи по линии в соответствии с Рекомендацией G. 958 МСЭ-Т.

В качестве аппаратуры образования синхронных транспортных модулей, оперативного переключения и ввода/вывода цифровых трактов должны использоваться следующие универсальные устройства:

-  мультиплексор 1 уровня СЦИ с встроенной аппаратурой оперативного переключения;

-  синхронный мультиплексор 4-го уровня СЦИ с встроенной аппаратурой оперативного переключения;

-  синхронный мультиплексор 16-го уровня СЦИ с встроенной аппаратурой оперативного переключения.

По мере возрастания потребности в цифровых каналах и трактах на ЕСТ РК будут использоваться синхронные мультиплексоры более высокого порядка (64 уровня СЦИ и др.).

СП на основе СЦИ должны быть предусмотрены для оптических волокон. Во всех устройствах СЦИ должны быть предусмотрены стыки с автоматизированной системой технической эксплуатации в соответствии с Рекомендацией G. 773 МСЭ-Т. С точки зрения выполнения функций технической эксплуатации указанные устройства должны отвечать требованиям Рекомендации G. 784 МСЭ-Т.

3.2.9 Взаимодействие СЦИ/ПЦИ должно осуществляться путем транзита и наиболее целесообразно на уровнях 2 и 140 Мбит/с. Сигналы 34 Мбит/с выгоднее разделить на потоки по 2 Мбит/с или объединять в потоки по 140 Мбит/с с помощью ПЦИ - оборудования. При необходимости возможен и прямой ввод сигналов 34 Мбит/с в оборудование СЦИ с помощью специальной аппаратуры. Сигналы 8 Мбит/с всегда необходимо дробить 2 Мбит/с или объединять до Мбит/с.

На всех уровнях существующих СМП и ВзПС рекомендуется использовать цифровые радиорелейные системы передачи (РРЛ СП), а также имеющиеся аналоговые РРЛ СП, которые могут быть переоборудованы для работы сети путем установки дополнительного оборудования. По мере выработки ресурса аналоговые РРЛ СП должны заменяться на перспективные цифровые РРЛ СП. Пропускная способность линии передачи данного направления при этом, как правило, не должна снижаться.

В качестве СП рекомендуется использовать СП ПЦИ со скоростью от 2048 кбит/с и СП СЦИ со скоростью передачи сигналов 155520 кбит/с (STM-1) и 51848 кбит/с (STM-0). Стык на скоростиКбит/с предусматривается только между РРСП. Соединение с кабельными системами может осуществляться только по стыку STM-1.

3.2.10 Спутниковые СП могут быть использованы для организации каналов и групповых трактов телефонной и факсимильной связи, передачи данных, персонального радиовызова и др. Цифровые ССП могут быть рекомендованы для удовлетворения потребностей в цифровых каналах, ускоренной цифровизации труднодоступных районов. Спутниковые СП должны образовывать единую с наземными СП систему резервирования.

Для организации сетевого резервирования рекомендуется использовать цифровые потоки ЦСП со скоростью передачи 2; 8; 34; 140 Мбит/с. Переключения должны осуществляться на сетевых узлах спутниковой связи.

Для обеспечения конфиденциальности передаваемых сообщений совместно с каналообразующей аппаратурой может использоваться аппаратура закрытия информации.

Земные станции ССП должны располагаться вблизи сетевого узла или сетевой станции; центральной или оконечной коммутационной станции или оконечного пользователя.

3.2.11 Оптические кабели, предназначенные для строительства новых магистральных линий передачи и соединительных линий, должны иметь только одномодовые волокна. Параметры кабелей должны быть пронормированы в обоих окнах прозрачности, т. е. на длине волны 1,3 и 1,55мкм.

В зависимости от условий прокладки и эксплуатации на первичных сетях могут использоваться оптические кабели: подземные, подводные, подвесные.

3.3 Требования к коммутационному оборудованию

3.3.1 С целью передачи телефонных сообщений, факсимильных сообщений и цифровой информации со скоростью 64 кбит/с по цифровым линиям, оборудование коммутации должно обеспечивать обслуживание следующих видов соединений:

-  автоматическая входящая и исходящая связь с абонентами других станций (узлов);

-  транзитная связь между входящими и исходящими линиями и каналами;

-  входящая и исходящая автоматическая и полуавтоматическая местная (выход на СТОП), междугородная и международная связь для абонентов, имеющих право осуществления данного вида связи;

-  полупостоянная коммутация.

Оборудование коммутации должно также обеспечивать:

-  преимущественное обслуживание приоритетных вызовов;

-  установление соединений на сетях с обходами;

-  использование различных систем сигнализации;

-  введение оперативного управления;

-  введение управления потоками нагрузки;

-  возможность вывода данных статистики в центре управления;

-  возможность вывода данных для ведения взаиморасчетов.

Используемые цифровые системы коммутации должны обеспечивать:

-  время установления соединения при междугородной связи 4…17 с;

-  потери при установлении соединения от абонента до абонента (без учета занятости вызываемого абонента) при местной связи – 3%, при внутризоновой связи – 16%, при междугородной связи – 10%.

-  коэффициент ошибок при передаче цифровой информации не более 10ˉ6.

Потери не должны превышать:

-  при внутристанционном соединении 0.02,

-  при исходящем соединении 0.005,

-  при входящем соединении 0.007,

-  при входящем междугородном соединении 0.002,

-  при соединении к экстренным спецслужбам 0.001.

В нормативно-технических документах: «Инструкция по проектированию линейно-аппаратных цехов ОМС, СУ и УП (РП и «Ведомственные нормы технологического проектирования (ВНТП). Проводные средства связи. Станции городских телефонных сетей», утвержденных приказом Министерства транспорта и коммуникаций Республики Казахстан от 26.02.98 г. №17, приведены нормы потерь для отдельных участков телефонных сетей.

3.3.2 Программное обеспечение цифрового оборудования коммутации должно строиться по модульно-иерархическому принципу.

Цифровые системы коммутации должны содержать подсистему эксплуатации и технического обслуживания, которая позволяет персоналу станции (операторам) взаимодействовать со станцией. Функции эксплуатации должны быть рассчитаны на нормальные условия функционирования коммутационной системы. Эти функции должны обеспечивать: учет стоимости; маршрутизацию; измерение нагрузки и качества функционирования; функционирование периферийных устройств; управление станций.

Оборудование коммутации должно обеспечивать работу станции в синхронной цифровой сети, в которой используется способ принудительной иерархической синхронизации.

Оборудование коммутации должно иметь следующие устройства синхронизации:

-  синхронизация через входящее соединение ИКМ;

-  синхронизация от внешнего эталонного сигнала.

Оборудование коммутации, применяемое на высшем уровне сети, должно содержать ПЭГ, соответствующие требованиям Рекомендаций G.811, G.703 МСЭ-Т.

3.3.3 Применяемое на ЕСТ РК коммутационное оборудование (КО) должно быть оборудовано программным обеспечением для учета трафика разговоров (соединений) (биллинговой системой расчетов стоимости разговоров). Общие требования к оборудованию учета стоимости разговоров (соединений) приведены в нормативном документе «Общие технические требования к аппаратуре повременного учета стоимости местных телефонных разговоров для электромеханических АТС городских и сельских телефонных сетей Республики Казахстан».

Применяемое на сети КО должно иметь в перспективе возможность интеграции части вторичных сетей и реализации на их основе служб ЦСИС (ISDN) с последовательной реализацией стратегии внедрения ЦСИС.

Все виды соединений внутри ЕСТ РК в перспективе (после 100% цифровизации каналов и трактов линий передачи, коммутационного оборудования) должны осуществляться автоматическим способом.

Оборудование коммутации должно обеспечивать показатели качества в соответствии с Рекомендациями МСЭ-Т Q.514 и Q.504.

3.4 Требования к программно-техническим комплексам

Взаимодействие программно-технических комплексов должно осуществляться с помощью стандартных интерфейсов, определяющих электрические, процедурные, информационные и конструктивные требования к взаимодействующим устройствам

3.4.1 Программное обеспечение оборудования коммутации (ПО) должно представлять собой совокупность общего и специального ПО. Программное обеспечение (ПО) должно содержать операционные системы, системы управления вычислительными процессами, системы управления базами данных и обеспечивать:

- функционирование вычислительных средств подразделений системы управления; защиту информации от несанкционированного доступа, потерь и искажений при хранении, вводе/выводе, возникновении сбоев и обработке информации в вычислительных комплексах подразделений;

- работу программно-технических комплексов в режиме многозадачной, мультипрограммной и пакетной обработки.

3.4.2 Специальное ПО должно содержать: пакеты программ, реализующих функции по управлению конфигурацией, устранением отказов, качеством, расчетами, защитной информации, а также пакеты программ, обеспечивающих поддержку локальных сетей, передачу данных, формирование и ведение баз данных, выдачу информации по справочным запросам к базам данных, защиту от несанкционированного доступа к массивам информации, тестирование программно-технических комплексов.

Программное обеспечение КС должно быть стандартизированным для всех типов станций, работающих в ЕСТ РК.

ПО в части измерения трафика должно обеспечивать учет событий, измерение нагрузки и сбор данных, необходимых для: эксплуатации, выполнения административных функций, технического обслуживания, управления сетью, работ по расширению оборудования и т. д.

Наблюдение за нагрузкой должно обеспечивать возможность в соответствии с 502 МСЭ-Т измерения нагрузки в целях: управления станцией (сетью); контроля качества работы станции (сети); технического обслуживания станции (сети); проектирования, планирования, прогнозирования.

3.5 Требования к кабелям связи

3.5.1 На СМП ЕСТ РК все кабели в металлических оболочках, за исключением кабелей со сплошным заполнением сердечника, должны содержаться под избыточным давлением.

3.5.2 На СПМ рекомендуется использовать кабели с одномодовыми оптическими волокнами, оптимизированные по:

-  дисперсии на длине волны 1,55 мкм с параметрами, соответствующими Рекомендации G. 653 МСЭ-Т;

-  затуханию на длине волны 1,55 мкм с параметрами, соответствующими Рекомендации G. 653 МСЭ-Т;

-  затуханию на длине волны 1,55 мкм с параметрами, соответствующими Рекомендации G. 654 МСЭ-Т.

На СМП должны, как правило, использоваться оптические кабели с нормированным максимальным коэффициентом затухания не более 0,3 дБ/км на длине волны 1,55 мкм.

Число оптических волокон в кабелях связи определяется емкостью систем передачи и потребностями развития сети.

3.5.3 Подключение аппаратуры систем передачи к оконечным кабельным устройствам должно осуществляться с помощью станционных кабелей с оптическими волокнами с передаточными характеристиками применяемого линейного кабеля.

3.6 Организация типовых трактов и каналов передачи для технического взаимодействия

3.6.1 На СМП ЕСТ РК в составном тракте конкретного порядка максимальное число транзитов того же порядка не должно превышать 19, а общее число транзитов на магистральном участке не должно превышать 50. В составном тракте на магистральной сети число транзитов того же порядка, что и у данного сетевого тракта, не должно превышать 17 (включая переходы на внутризоновую сеть), а на участках внутризоновых сетей – 2. При необходимости число транзитов на внутризоновых сетях может быть увеличено при соответствующем уменьшении числа транзитов на магистральной сети.

Максимальное число транзитов группового тракта более высокого порядка, чем у данного сетевого тракта, при отсутствии транзитов данного порядка на магистральной сети составляет 50, из них вторичного группового тракта – 19, а третичного и более высокого порядка – не более 15. Максимальное число транзитов одного порядка в составном тракте на внутризоновой сети составляет 6.

3.6.2 Аналоговые сетевые тракты, организованные в цифровых СП, должны соответствовать Рекомендации G.795 МСЭ-Т и обеспечивать передачу сигнала с той же мощностью суммарной загрузки (тех же видов передачи и в тех же количествах), что и аналогичные тракты, организованные в аналоговых СП.

При организации смешанных аналоговых трактов следует стремиться к минимизации числа участков аналоговых трактов в ЦСП; число таких участков не должно превышать 9 – 10 (половины от общего максимального числа транзитов в составном сетевом тракте).

3.6.3 Каналы ТЧ в аналоговых и цифровых СП организуются на базе аналоговых и соответственно цифровых сетевых трактов, на входе и выходе которых включается аппаратура необходимого числа ступеней типового группового преобразования и аппаратура каналообразования, или аппаратура временного группообразования и аппаратура каналообразования, обеспечивающая ввод и вывод сигналов в стандартной полосе частот Гц.

Каналы ТЧ первичной сети являются четырехпроводными, обеспечивают передачу сигналов в двух противоположных направлениях и организуются на базе четырех проводных сетевых трактов. Во вторичные сети и отдельным потребителям каналы ТЧ передаются с четырехпроводным окончанием по четырехпроводным соединительным линиям.

Каналы ТЧ, организованные в цифровых СП, должны образовываться в соответствии с Рекомендацией G.711 МСЭ-Т.

Максимальное число транзитов по ТЧ в цепи канала ТЧ ЕСТ РК не должно превышать 10, из них на участке магистральной сети – четырех, на участках внутризоновых сетей – двух и на участках местных сетей – четырех. Максимальное число транзитов по ТЧ в цепи канала зоновой сети составляет 6, из них на участке внутризоновых сетей – 4 и на участке местных сетей – 2. Максимальное число транзитов по ТЧ в цепи канала местной сети составляет 3.

Максимальное общее число транзитов в канале ТЧ магистральной сети составляет 54, в том числе по каждому из трактов одного порядка – 15, а при условии отсутствия транзитов по ТЧ – не более 19. В цепи канала ТЧ внутризоновой первичной сети максимальное число транзитов по трактам составляет 4, а при отсутствии транзитов по ТЧ – 6.

Цифровой сетевой тракт не требует установки дополнительного оборудования на входе и выходе цифрового группового тракта. Входом и выходом цифрового сетевого тракта являются стыковые точки.

3.6.4 Из магистральной первичной сети во вторичные сети следует передавать цифровые сетевые тракты. На ВзПС допускается передавать во вторичные сети каналы ТЧ и ОЦК.

3.6.5 Типовые цифровые каналы передачи и групповые тракты ПЦИ должны начинаться и заканчиваться типовыми стыковыми точками.

Для трактов СЦИ стыки должны отвечать Рекомендациям G.703 (электрические стыки) и G.957 (оптические стыки) МСЭ-Т.

На первичной сети ЕСТ РК на базе цифровых сетевых трактов в ЦСП образуются типовые цифровые каналы передачи:

-  основной цифровой канал (ОЦК);

-  первичный цифровой канал;

-  вторичный цифровой канал;

-  третичный цифровой канал;

-  четвертичный цифровой канал.

Организация цифрового канала не требует специальной аппаратуры формирования.

Основные цифровые каналы (ОЦК) организуются в ЦСП на базе цифровых сетевых трактов, на входе и выходе которых включается аппаратура цифрового каналообразования, обеспечивающая ввод и вывод цифрового сигнала со скоростью передачи 64 кбит/с. Организация ОЦК путем выделения может быть осуществлена с помощью гибкого мультиплексора, требования к которому определены в Рекомендации G.797 МСЭ-Т. Входом и выходом ОЦК являются стыковые точки. ОЦК первичной сети включаются по сонаправленным стыкам и являются четырехпроходными, обеспечивают передачу сигналов в двух противоположных направлениях и организуются на базе сетевых цифровых трактов. Отдельным потребителям ОЦК предоставляются с использованием четырехпроводных соединительных линий.

Цифровые сигналы должны вводиться в ОЦК со скоростью 64 кбит/с синхронно или плезиохронно.

Организация трактов для передачи цифровых сигналов со скоростями n64 кбит/с производится аналогично организации ОЦК. Ввод цифрового сигнала вида n64 кбит/с может также осуществляться с помощью гибкого мультиплексора.

Входом и выходом для передачи сигналов типа n64 кбит/с являются стыковые точки для первичного цифрового сигнала 2048 кбит/с. При этом цифровые сигналы типа n64 кбит/с должны иметь структуру цикла в соответствии с Рекомендацией G.704 МСЭ-Т.

3.6.6 Цифровые каналы различаются по функциям. Каналы В и Н используются для передачи информации пользователя по установленному цифровому соединению, а канал D – исключительно для передачи сигнальной информации, необходимой для установления или разрушения соединения. Канал D организует связь между управляющими системами на узлах цифровой сети, поэтому у абонентов доступа к нему нет. Скорость передачи по D не фиксируется так жестко, как в каналах В и Н, зависит от физической реализации цифровой линии и изменяется в пределах от 16 до 64 кбит/с.

Соединительные цифровые линии с конфигурацией 30В+D используются для объединения цифровых телефонных станций и образуют каркас цифровой сети. Каждая из них содержит 30 каналов В и один канал D со скоростью передачи 64 кбит/с.

4 Сигнализация в системах телекоммуникаций

В настоящее время в мире, в том числе и в Республике Казахстан, наметилась тенденция к укрупнению как сетей, так и узлов, составляющих эту сеть, а также появились перспективные планы по переносу всего «интеллекта» сетей в ограниченное число узлов сети, составляющих ядро данной сети. Под словом «интеллект» в первую очередь понимается обработка межстанционной сигнализации и управление прохождением вызова, управление предоставлением и реализацией дополнительных услуг, управление сетью, наблюдение за трафиком, сбор и обработка статистической информации и т. п.

За «неинтеллектуальными» узлами остаются задачи по управлению коммутационным полем по поддержке и согласованию различных физических сред передачи, по обработке нижележащих уровней межстанционной сигнализации (физического, канального и сетевого), обработка различных видов абонентской сигнализации, а также обработка, преобразование и передача внутриканальной информации пользователя и т. п.

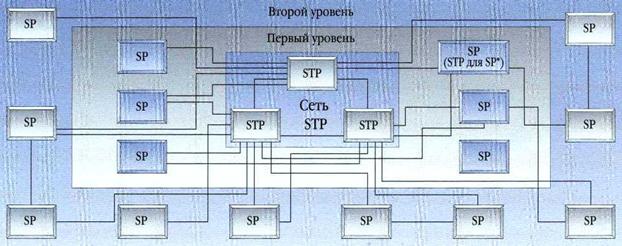

4.1 Принципы иерархии сигнальной сети

С учетом вышесказанного рекомендуется при построении современных сетей связи свести количество уровней иерархии сети к минимуму, при этом существующие нижние уровни сети переводят в уровень сетей доступа.

4.1.1 Осуществление вышеизложенного позволяет реализовать следующие преимущества:

-  повысить качество связи за счет уменьшения точек переприема информации;

-  снизить накладные расходы на построение и обслуживание сетей;

-  централизовать управление сетью;

-  повысить прозрачность, наблюдаемость и диагностируемость сети;

-  быстрее, проще и дешевле производить модернизацию сетей;

-  быстрее, проще и дешевле вводить новые услуги, новые протоколы взаимодействия и т. п.

4.1.2 Современные сети строятся на основе межстанционной сигнализации ОКС №7, так как другие системы сигнализации являются устаревшими. Все предыдущие системы сигнализации были рассчитаны на обслуживание исключительно базового вызова и не имели сетевого уровня, а также были малоинформативны.

С другой стороны, перспективные широкополосные системы сигнализации и сети связи на основе пакетной коммутации в ближайшие пять лет не получат широкого распространения, так как они имеют еще слабую поддержку на уровне стандартов и имеется ряд неразрешенных проблем и стратегических вопросов. По этим причинам линейка оборудования для широкополосных сетей, представленная на рынке, ограничивается в основном оборудованием для сетей доступа и кросс-коммутаторами, так как в этой области достаточно хорошо определены стандарты, которые в последующем не планируется подвергать значительным изменениям. Широкополосные коммутаторы в основном еще находятся на стадии разработки, поэтому сейчас в мире широкополосное оборудование используется на уровне сетей доступа с отводом трафика на опорной станции в сеть передачи данных (ПД) оператора, построенной на кросс-коммутаторах. В дальнейшем, с появлением широкополосных коммутаторов, обе сети (ПД и коммутации каналов) можно будет соединить в единую сеть.

4.1.2.1 К сети ОКС №7 предъявляются жесткие стандартизированные требования, связанные с обеспечением работоспособности сети и необходимого качества ее функционирования. Основными такими требованиями являются следующие:

-  обязательное обеспечение резервирования на всех участках (сигнальные терминалы, звенья сигнализации, пучки звеньев и направления) по схеме (n+1) с разделением нагрузки;

-  количество STP (транзитный узел сигнализации или коммутатор сигнализации) в соединении должно быть не более двух (максимум четыре в случае аварий в сети).

4.1.2.2 Современные сигнальные сети ОКС №7 строятся на базе группы выделенных STP (от 2 до 8 узлов в зависимости от размеров сети), которые между собой соединены по полносвязанной схеме (каждый с каждым) и через которые проходит весь сигнальный трафик сети. Другие пункты сигнализации (SP) в сети не являются транзитными, и каждый из них обычно имеет связь с двумя STP для обеспечения надежности сети.

Все вышеперечисленные принципы построения современных сетей рекомендуется использовать при модернизации сетей операторов.

4.1.2.3 Система сигнализации по ОКС №7 на данный момент является системой, обладающей огромным потенциалом. Изначально в нее были заложены большие возможности для управления другими, еще не существующими услугами связи. Она ориентирована на телекоммуникационные сети, использующие:

-  цифровую коммутацию;

-  управление на базе вычислительных средств;

-  современные и новые компьютерные технологии.

4.1.2.4 Система ОКС №7 полностью обеспечивает все возможности и преимущества системы сигнализации ОКС №6 по обслуживанию телефонных абонентов, но, наряду с этим, предоставляет также новые возможности:

-  по созданию новых телекоммуникационных услуг;

-  обеспечению более высокой надежности передачи информации с минимальной задержкой, без потерь и дублирования сигнальных сообщений;

-  оптимальному построению сетей сигнализации.

4.1.2.5 В соответствии с рекомендациями МСЭ-Т основным назначением системы сигнализации ОКС №7 является обеспечение стандартизованной на международном уровне системы общеканальной сигнализации - ОКС общего применения:

-  оптимизированной для работы в цифровых сетях связи в сочетании со станциями, управляемыми по записанной программе;

-  соответствующей современным и будущим требованиям передачи и распределения информации при взаимодействии между процессорами для установления соединения, дистанционного управления и техобслуживания;

-  обеспечивающей надежные средства передачи информации в правильной последовательности, без потерь и дублирования.

4.1.2.6 Система сигнализации ОКС №7 пригодна для многоцелевого использования в специализированных и многофункциональных сетях и предназначена для применения на национальных и международных сетях. Система сигнализации ОКС №7 охватывает сигнализацию как относящуюся, так и не относящуюся к установлению соединения (каналозависимую и каналонезависимую сигнализацию); оптимизирована для работы по цифровым каналам 64Кбит/с. Она также пригодна для работы по аналоговым каналам и на более низкой скорости. Система сигнализации применима для наземных и спутниковых звеньев в режиме связи от точки к точке. Система сигнализации не содержит средств, необходимых для работы в режиме (точка-многоточка), но, при необходимости, допускает возможность расширения до обеспечения и такого применения.

4.1.2.7 Сигнальную сеть предлагается строить на основе сигнализации ОКС №7 в соответствии с принципами, изложенными ранее. Возможная схема построения сигнальной сети представлена на рисунке 9.

Рисунок 9

На рисунке 9 номер уровня соответствует уровню коммутационной сети. Сигнальная сеть состоит из двух сетей — сети узлов транзита сигнализации (STP), в которой узлы связаны каждый с каждым, и сети пунктов сигнализации (SP). STP могут быть как выделенными, так и совмещенными с коммутационным оборудованием на уровне ОпТС.

Пункты сигнализации рекомендуется для обеспечения надежности функционирования сигнальной сети подключать к двум STP, хотя возможно подключение только к одному STP. В некоторых случаях, связанных с проблемами построения сети, можно придавать функции STP некоторым SP для определенных направлений. Такие решения целесообразно применять для резервных направлений, которые функционируют только во время аварий в сети. В некоторых случаях можно организовать прямые сигнальные направления, но этого делать не рекомендуется, так как теряется возможность централизованного управления сетью, а также централизованного наблюдения и учета трафика.
