Каталог запчастей КПП (стр. 2 )

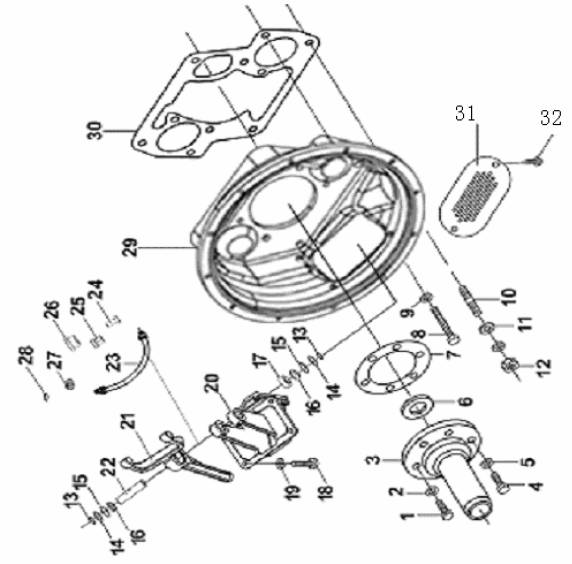

П/п	Обозначение	Наименование	Количество
1	Q1701032	Болт малой шестиугольной головкой с отверстием на головке М10×32	2
2	GB93-76	Пружинная шайба 10	2
3	JS180A	Крышка подшипника первого вала	1
4	GB21-76	Болт шестиугольной головки М10×32	4
5	GB93-76	Пружинная шайба 10	4
6	F500A	Сальник каркаса в сборе	1
7	14311	Прокладка крышки подшипника первого вала	1
8	GB21-76	Болт с малой шестиугольной головкой М12×90-Q	2
9	GB93-76	Пружинная шайба 12	2
10	C01056	Шпилька	6
11	GB95-76	Шайба 16	6
12	GB889-80	Шестиугольная стопорная гайка с нейлоновым кольцом	6
13	Q43125	Пружинящий лабиринт для вала	2
14	JS-1	Пылезащитный чехол	2
15	Q43042	Пружинящий лабиринт для отверстия	2
16	JS-2	Втулка вилки	2
17	GE25ES	Суставчатый подшипник	1
18	Q150B1235	Болт с шестиугольной головкой	4
19	Q40312	Пружинная шайба	4
20	JS-6	Кронштейн разделенной вилки	1
21	JS-5	Вилка	1
22	JS-3	Валик разделенной вилки	1
23	J	Масляная трубка разделенного подшипника в сборе	1
24	J	Штуцер трубы	1
25	J	Насадка кружки масла и смазки	1
26	J	Крышка кружки масла и смазки	1
27	Q40310	Пружинная шайба	1
28	Q72310T3	Уплотнительная шайба	2
29		Корпус сцепления	1
30	20822	Прокладка корпуса сцепления	1
31	C04004-6	Крышка сцепления с отверстием	1
32	GB21-76	Болт с малой шестиугольной головкой М8×12	2

3. Корпус КПП в сборе и первый вал в сборе

12JS160T(Корпус КПП в сборе)
П/п	Обозначение	Наименование	Количество
1	1684	Прокладка бокового окна отбора мощности	1
2	14373	Круглый магнит	3
3	16596	Крышка донного окна отбора мощности	1
4	16929	Прокладка донного окна отбора мощности	1
5	12JS160T	Корпус КПП	1
6	C01056	Шпилька	6
7	GB890-80-M16×15	Шестиугольная стопорная тонкая гайка с нейлоновым кольцом	6
8	JS130T	Крышка окна устройства отбора мощности	1
9	Q1231630	Шпилька	2
10	Q1421032	Компоновка болта шестиугольной головки и пружинной шайбы	6
11	Q1421225M		8
12	Q2821616	Пазовальный крепежный винт с плоской головкой	2
13	Q34B16	Компоновка обрезиненного болта шестиугольной головки и пружинной шайбы	8
14	Q40112	Плоская шайба	6
15	Q40116	Плоская шайба	2
16	Q40316	Пружинная шайба	1
17	Q61304	Пазовальная коническая пробка
12JS160T(Первый вал в сборе)
П/п	Обозначение	Наименование	Количество
1	16566	Направляющая втулка второго вала	1
2	JS180A	Первый вал	1

4. Второй вал в сборе, промежуточный вал в сборе, промежуточный вал задней передачи в сборе
