Каталог запчастей КПП (стр. 4 )

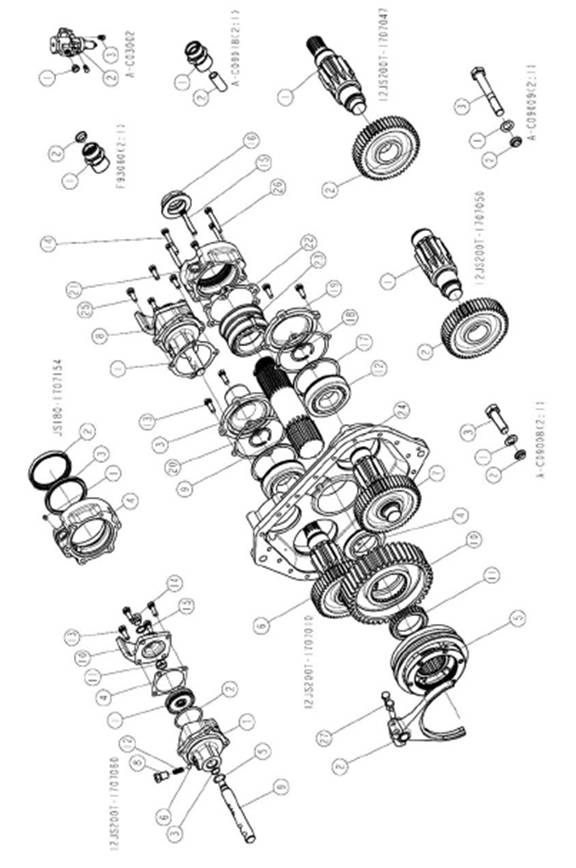

Задняя крышка в сборе
П/п	Обозначение	Наименование	Количество
1	14347	Уплотнительная прокладка	1
2	16775	Вилка демультипликатора	1
3	12JS160T	Прижимная пластина шестерни демультипликатора	1
4	12JS160T	Синхронизатор в сборе	1
5	12JS160T	Сваренный удлиненный промежуточный вал демультипликатора в сборе	1
6	12JS160T	Сваренный промежуточный вал демультипликатора в сборе	1
7	12JS160T	Цилиндр демультипликатора в сборе	1
8	12JS160T	Главный вал демультипликатора	1
9	12JS160T	Редукционная шестерня главного вала демультипликатора	1
10	12JS160T	Прокладное кольцо главного вала демультипликатора	1
11	192311E	Роликовый подшипник с короткими цилиндрами	2
12	A-C09008	Болт в сборе	8
13	A-C09009	Болт в сборе	1
14	C09033	Компоновка болта шестиугольной головки с отверстием на головке и пружинной шайбы	1
15	F96006	Фланцевая гайка	1
16	GB1297	Стопорное кольцо	0
17	JS	Стопорное кольцо	2
18	JS	Крышка промежуточного вала демультипликатора	1
19	JS	Прокладка крышки промежуточного вала демультипликатора	2
20	JS	Крышка заднего подшипника главного вала в сборе	1
21	JS	Прокладка заднего подшипника главного вала в сборе	1
22	JS	Конический роликовый подшипник	1
23	JS	Корпус задней крышки	1
24	Q1241032M	Компоновка обрезиненного болта шестиугольной головки и пружинной шайбы	4
25	Q1421075	Компоновка болта шестиугольной головки и пружинной шайбы	4
26	Q171B1250	Болт шестиугольной головки с отверстием на головке	2
27	12880	Штуцер-угольник 45°	1
28	10JS	Крышка удлиненного промежуточного вала	1
29	Q433120	Сплющенный проволочный лабиринт подшипника	2
Цилиндр демультипликатора в сборе
П/п	Обозначение	Наименование	Количество
1	14341	Поршень цилиндра по диапазону передач	1
2	14344	O-образное уплотнительное кольцо	2
3	14345	O-образное уплотнительное кольцо	1
4	14349	Уплотнительная прокладка цилиндровой крышки	1
5	14765	O-образное уплотнительное кольцо	1
6	10G100BGB-T308	Стальной шар	1
7	12JS160T	Цилиндр по диапазону передач	1
8	12JS160T	Пробка	1
9	12JS160T	Валик вилки по диапазону передач	1
10	GB890-80-M16×15	Шестиугольная стопорная тонкая гайка с нейлоновым кольцом	1
11	J	Установочная пружина	1
12	Q1421032	Компоновка болта шестиугольной головки и пружинной шайбы	4
13	X11511	Плойчатая медная шайба	1
14	F99857	Крышка цилиндра демультипликатора по переключению передач	1
15	Q617B18	Пробка с шестиугольной головкой	1
Крышка заднего подшипника главного вала в сборе
П/п	Обозначение	Наименование	Количество
1	7992	Втулка ведомой шестерни спидометра	1
2	19109	Сальник	1
3	C01032	Сальник крышки заднего подшипника главного вала	1
4	JS	Крышка заднего подшипника главного вала	1
A-C09009(Болт в сборе)
П/п	Обозначение	Наименование	Количество
1	17106	Медная шайба	1
2	19709	Уплотнительный кожух	1
3	Q150B1075	Болт шестиугольной головки	1
A-C09008(Болт в сборе)
П/п	Обозначение	Наименование	Количество
1	17106	Медная шайба	1
2	19709	Уплотнительный кожух	1
3	Q150B1032M	Обрезиненный болт шестиугольной головки	1
Сваренный промежуточный вал демультипликатора в сборе
П/п	Обозначение	Наименование	Количество
1	12JS200T	Промежуточный вал демультипликатора	1
2	12JS200T	Передаточная шестерня промежуточного вала демультипликатора	1
Сваренный удлиненный промежуточный вал демультипликатора в сборе
П/п	Обозначение	Наименование	Количество
1	12JS200T	Удлиненный промежуточный вал демультипликатора	1
2	12JS200T	Передаточная шестерня промежуточного вала демультипликатора	1
Регулятор воздухоочистителя и пробка в сборе
П/п	Обозначение	Наименование	Количество
1	54015	CA чашевидная пластина	1
2	A-4740-1	Регулятор воздухоочистителя в сборе	1
3	Q618B01	Коническая пробка с шестиугольной головкой	2
