Сигнализатор ПРЕДЕЛЬНЫХ СОПРОТИВЛЕНИЙ СПС-01

Назначение

Сигнализатор предельных сопротивлений СПС-01, в комплексе с датчиком уровня, предназначен для контроля уровня электропроводящей (удельная электрическая проводимость не менее 1×10‑4 См/м) жидкости, и том числе дистиллированной и морской воды, растворов кислот, щелочей и солей.

Принцип действия сигнализатора уровня основан на преобразовании изменения электрического сопротивления между электродом датчика и стенкой резервуара в релейный электрический сигнал.

Сигнализатор предназначен для поставки на внутренний рынок и на экспорт.

Технические характеристики

Сигнализатор предназначен для работы совместно с датчиками сигнализаторов уровня СУЭ-ДАС ЖГИЦ.407529.001, СУЭ-ДО , СУЭ-ДР (ФГУП "ПО "Маяк", Россия, г. Озёрск, Челябинской обл.) или другими датчиками, имеющими аналогичные характеристики.

Для подключения сигнализатора к датчику используется радиочастотный кабель РК 75‑7‑11 ГОСТ 11326.10-79 (РК 75‑7‑15 ГОСТ 11326.24-79) с изоляцией из полиэтилена. При установке датчика в зонах с возможным возникновением условий аварийного режима "большая течь" необходимо использовать радиочастотный кабели РК 75‑7‑21 ГОСТ 11326.44-79 (РК 75‑7‑22 ГОСТ 11326.45-79) с изоляцией из фторопласта Ф-4 или радиочастотный кабель РК 75-7-17 нг-HF. Длина линии связи до 500 м.

Для подключения сигнализаторов класса безопасности 4Н по ОПБ-88/97 (ПН АЭ Г) к датчику допускается применять другие типы кабелей, при этом параметры линии связи не должны превышать:

а) ёмкость 0,033 мкФ;

б) индуктивность 1,5 мГн.

Сигнализатор осуществляет автоматический контроль исправности схемы и обрыва линии связи между сигнализатором и датчиком, для чего в датчик дополнительно устанавливается специальная вставка, поставляемая по отдельному заказу.

В зависимости от зоны гарантированной сигнализации, коммутационной способности и класса безопасности, сигнализатор имеет исполнения в соответствии с таблицей.

При нахождении сопротивления датчика в зонах гарантированной сигнализации сигнализатор обеспечивает следующие виды сигнализации:

а) световая - срабатывания (зона I) 0 £ Rд £ RI max, где Rд - сопротивление датчика (см. таблицу);

б) световая - отпускания (зона II) RII min £ Rд £ ¥;

в) световая - находящейся между ними промежуточной зоны;

г) электрическая - срабатывания (зона I);

д) электрическая - отпускания (зона II).

Сигнализатор также обеспечивает сигнализацию:

а) световую - неисправности сигнализатора;

б) световую - обрыва линии связи между сигнализатором и датчиком;

в) электрическую - неисправности сигнализатора или обрыва линии связи между сигнализатором и датчиком.

Электрическая сигнализация срабатывания, отпускания, неисправности или обрыва линии связи осуществляется переключающими "сухими" контактами.

Выходные переключающие "сухие" контакты сигнализатора обеспечивают коммутацию напряжения 220 В переменного тока от 0,1 до 2,5 А частотой 50 Гц или 24 В постоянного тока от 0,001 до 0,1 А.

Вид климатического исполнения сигнализатора – В3.1 по ГОСТ , но для температуры окружающего воздуха от плюс 1 ºС до плюс 60 ºС.

Сигнализатор устойчив к воздействию плесневых грибов.

Сигнализатор устойчив к воздействию коррозионно-активных агентов атмосферы:

а) сернистый газ – до 0,03 мг/м3;

б) хлориды – до 0,02 мг/м3;

в) сульфаты – до 0,03 мг/м3.

Сигнализатор относится к I категории сейсмостойкости по НП-031-01 (ПН АЭ Г‑5‑006-87), устойчив и прочен к сейсмическим нагрузкам максимального расчётного землетрясения (МРЗ) 9 баллов по ГОСТ 17516.1-90. Высотная отметка установки датчиков - до 20 м.

По устойчивости к помехам жесткой электромагнитной обстановки сигнализатор имеет IV группу, критерий качества функционирования «А».

Степень защиты наружной оболочки сигнализатора от проникновения пыли и воды IР65 по ГОСТ 14254.

Сигнализатор имеет маркировку взрывозащиты "[Exia]IIC", выходная искробезопасная электрическая цепь уровня "ia".

Напряжение питания сигнализатора 220 В переменного тока частотой 50 Гц.

Потребляемая сигнализатором мощность не более 5 Вт.

Сигнализатор предназначен для установки в помещениях технических средств автоматики вне их взрывоопасных зон.

Монтажно-габаритные размеры сигнализатора приведены на рисунке 1.

Сигнализатор не является средством измерения и не имеет метрологических характеристик.

Сигнализатор является невосстанавливаемым, неремонтируемым, однофункциональным изделием.

Масса сигнализатора не более 0,9 кг.

Средняя наработка до отказа - не менее 250000 ч.

Назначенный срок службы - не менее 15 лет.

При заказе сигнализатора и (или) записи в других документах указывают его наименование, тип и обозначение исполнения.

Данные для заказа выбирают из таблицы.

Пример записи заказа:

"Сигнализатор предельных сопротивлений СПС-01, ЖГИЦ.407729.001-08",

где: сигнализатор предельных сопротивлений - наименование;

СПС-01 - тип;

ЖГИЦ.407729.001-08 - обозначение исполнения.

Пример записи обозначения сигнализатора при заказе для поставки на экспорт:

"Сигнализатор предельных сопротивлений СПС-01, экспорт, ТУ, ЖГИЦ.407729.001-08

Таблица

Обозначение исполнения сигнализатора	Вариант исполнения зоны гарантированной сигнализации	Сопротивление датчика Rд в зоне гарантированной сигнализации, кОм	Коммутационная способность выходных контактов, В/А	Класс безопасности по ОПБ-88/97
Зона I (срабатывание) 0 £ Rд £ RI max	Зона II (отпускание) RII min£ Rд £ ¥
ЖГИЦ.407729.001	Э	от 0 до 2,0	от 10,0 до 1×105	24/0,1	2У, 3НУ
ЖГИЦ.407729.001-01	М	от 0 до 10,0	от 50,0 до 1×105
ЖГИЦ.407729.001-02	Р	от 0 до 50,0	от 220,0 до 1×105
ЖГИЦ.407729.001-03	В	от 0 до 220,0	от 1000,0 до 1×105
ЖГИЦ.407729.001-04	Э	от 0 до 2,0	от 10,0 до 1×105	220/2,5
ЖГИЦ.407729.001-05	М	от 0 до 10,0	от 50,0 до 1×105
ЖГИЦ.407729.001-06	Р	от 0 до 50,0	от 220,0 до 1×105
ЖГИЦ.407729.001-07	В	от 0 до 220,0	от 1000,0 до 1×105
ЖГИЦ.407729.001-08	Э	от 0 до 2,0	от 10,0 до 1×105	24/0,1	4Н
ЖГИЦ.407729.001-09	М	от 0 до 10,0	от 50,0 до 1×105
ЖГИЦ.407729.001-10	Р	от 0 до 50,0	от 220,0 до 1×105
ЖГИЦ.407729.001-11	В	от 0 до 220,0	от 1000,0 до 1×105
ЖГИЦ.407729.001-12	Э	от 0 до 2,0	от 10,0 до 1×105	220/2,5
ЖГИЦ.407729.001-13	М	от 0 до 10,0	от 50,0 до 1×105
ЖГИЦ.407729.001-14	Р	от 0 до 50,0	от 220,0 до 1×105
ЖГИЦ.407729.001-15	В	от 0 до 220,0	от 1000,0 до 1×105
П р и м е ч а н и е - RI max, RII min - максимальное, минимальное сопротивление датчика в зонах I и II гарантированной сигнализации, соответственно.

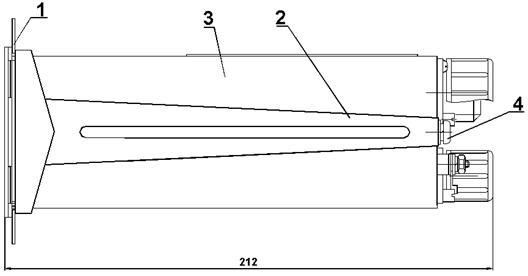

1 – Щит. 4 – Винты для крепления прижима.

2 – Прижим. 5 – Лепесток для заземляющего проводника.

3 – Кожух. 6 – Винт для подключения заземляющего проводника.

Рисунок 1. Монтажно–габаритные размеры сигнализатора предельных сопротивлений СПС-01

СРЕДСТВА КОНТРОЛЯ ТЕМПЕРАТУРЫ

Преобразователи термоэлектрические кабельные Т-КН

Назначение

Непрерывный контроль температуры твердых, жидких и газообразных сред, не агрессивных к материалу оболочки ( сталь 12Х18Н10Т).

Изготавливаются из термопарного кабеля.

Достоинства:

- соответствуют требованиям ГОСТ 23847, ГОСТ Р 50342, ГОСТ Р 50431;

- широкий диапазон преобразуемых температур;

- заземленный рабочий спай;

- малая тепловая инерция;

- надежность и стабильность в работе, большой срок службы.

Технические данные

Номинальная статическая характеристика преобразования по ГОСТ Р 50431	К (ХА), L (ХК)
Показатель тепловой инерции, не более, с:
- диаметр оболочки 1,0 мм	1
- диаметр оболочки 1,5 мм	2
- диаметр оболочки 3,0 мм	4
- диаметр оболочки 4,0 мм	6
- диаметр оболочки 4,6 и 5,0 мм	8
- диаметр оболочки 6,0 и 7,2 мм	10

При заказе указывать наименование, условное обозначение, длину преобразователя, обозначение спецификации.

Пример записи заказа: Преобразователь термоэлектрический ТХА-КН-1,5, 10000,

где: преобразователь термоэлектрический - наименование;

ТХА-КН-1,5 - условное обозначение;

10000 - длина преобразователя, мм;

- обозначение спецификации.

Данные для заказа выбирать из таблицы

Условное обозначение	Обозначение спецификации	Диапазон измеряемых температур, 0С	Диаметр оболочки, мм	Максимальная длина, мм	Число спаев	Срок службы, лет
ТХА-КН-1Г		0...650	1,0	100000	1	2
ТХК-КН-1Г		0...400	1,0	100000	1	2
ТХА-КН-1,5Г		0...700	1,5	100000	1	2
ТХК-КН-1,5Г		0...500	1,5	100000	1	2
ТХА-КН-1,5В		0...700	1,5	100000	1	2
ТХК-КН-1,5В		0...500	1,5	100000	1	2
ТХА-КН-3,0		0...800	3,0	100000	1	3
ТХА-КН-3,0В		0...800	3,0	100000	1	3
ТХК-КН-3,0		0...600	3,0	100000	1	3
ТХК-КН-3,0В		0...600	3,0	100000	1	3
ТХА-КН-4,0		0...800	4,0	50000	1	3
ТХА-КН-4,0В		0...800	4,0	50000	1	3
ТХК-КН-4,0		0...600	4,0	50000	1	3
ТХК-КН-4,0В		0...600	4,0	50000	1	3

Условное обозначение	Обозначение спецификации	Диапазон измеряемых температур, 0С	Диаметр оболочки, мм	Максимальная длина, мм	Число спаев	Срок службы, лет
ТХА-КН-5,0		0...800	5,0	30000	1	5
ТХА-КН-5,0В		0...800	5,0	30000	1	5
ТХК-КН-5,0		0...600	5,0	30000	1	5
ТХК-КН-5,0В		0...600	5,0	30000	1	5
ТХА-КН-6,0		0...800	6,0	20000	1	5
ТХА-КН-6,0В		0...800	6,0	20000	1	5
ТХК-КН-6,0		0...600	6,0	20000	1	5
ТХК-КН-6,0В		0...600	6,0	20000	1	5
ТХА-КН-4,6		0...800	4,6	25000	2	5
ТХА-КН-4,6В		0...800	4,6	25000	2	5
ТХК-КН-4,6		0...600	4,6	25000	2	5
ТХК-КН-4,6В		0...600	4,6	25000	2	5
ТХА-КН-7,2		0...800	7,2	10000	2	5
ТХА-КН-7,2В		0...800	7,2	10000	2	5
ТХК-КН-7,2		0...600	7,2	10000	2	5
ТХК-КН-7,2В		0...600	7,2	10000	2	5
ТХА-КН-1,0		0...650	1,0	10000	1	2
ТХК-КН-1,0		0...400	1,0	10000	1	2
ТХА-КН-1,5		0...700	1,5	10000	1	2
ТХК-КН-1,5В		0...500	1,5	10000	1	2

Примечание - Г - исполнение с головкой из компаунда диаметром 6,0 мм; В - исполнение с головкой из компаунда в металлической втулке диаметром от 7,2 до 11,5 мм.
