Средства измерений и контроля (стр. 20 )

Достоинства:

– простота исполнения;

– регулировка яркости свечения;

– высокая надежность;

– малое энергопотребление.

Технические данные:

Напряжение питания, В Род тока Потребляемый ток, мА, не более Рабочая температура, °С Габаритные размеры, мм Масса, кг, не более

24,0 ± 0,72 постоянный 350 от минус 30 до плюс 50 190х234х35 1,5

При заказе устройства следует указывать его наименование, тип исполнения и обозначение.

Пример записи заказа:

Устройство оптической сигнализации УОС-142-3, ТУ,

где: Устройство оптической сигнализации – наименование;

УОС-142-3 – тип исполнения устройства;

ТУ – обозначение технических условий.

Устройство световой сигнализации УСС - 02

Назначение

Устройство световой сигнализации кругового обзора предназначено для сигнализации нормальной, предаварийной и аварийной радиационной обстановок в виде оптических сигналов одного из трёх цветов (зелёный – нормальная, жёлтый – предаварийная, красный – аварийная).

Устройство применяется в системах аварийной сигнализации самоподдерживающейся цепной реакции деления (САС СЦР) и системах контроля радиационной безопасности (СКРБ) на предприятиях, где производятся, перерабатываются или хранятся ядерноопасные делящиеся материалы и источники ионизирующего излучения.

Устройство эксплуатируется в следующих климатических условиях:

– температура окружающего воздуха от минус 30 до плюс 50 °С;

– относительная влажность окружающего воздуха не более 95 % при температуре 35 °С и более низких температурах.

Технические характеристики

Устройство выдаёт оптические сигналы красного, жёлтого или зелёного цвета соответствующие аварийной, предаварийной или нормальной радиационной обстановке.

Оптические сигналы устройства визуально воспринимаются с расстояния от 10 до 20 м при дневном естественном освещении.

Питание устройства осуществляется постоянным напряжением (24,00 ± 0,72) В.

Значения тока, потребляемого устройством при включении оптического сигнала, составляет не более 150 мА.

Устройство допускает круглосуточную работу.

Средняя наработка на отказ устройства не менее 10000 ч.

Средний срок службы до капитального ремонта устройства не менее 10 лет.

Масса устройства не более 1,5 кг.

Габаритные размеры устройства, мм, не более:

высота;

диаметр. . 85;

длина консоли

Устройство является устойчивым к воздействию смешанного нейтронного и гамма - излучения, создающего поглощённую дозу не более 100 Гр.

Устройство защищено от проникновения внутрь пыли и воды (степень защиты IP64 по ГОСТ ).

Состав

Наименование	Обозначение	Кол-во
Устройство световой сигнализации УСС-02	ЖГИЦ.468239.001	1
Кронштейн		1
Кожух		1
Розетка РС 4 ТВ	АВ0.364.047	1

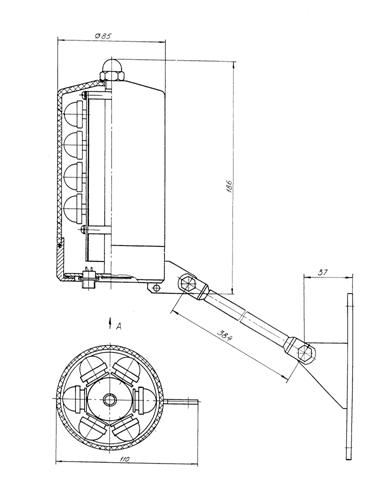

Общий вид устройства приведен на рисунке 1.

Пример записи заказа:

Устройство световой сигнализации УСС-02 ЖГИЦ.468239.001 ТУ,

где: устройство световой сигнализации – наименование;

УСС-02 – тип;

ЖГИЦ.468239.001 ТУ – обозначение технических условий.

Устройство световой сигнализации УСС - 03

Назначение

Предназначено для индикации въезда в ядерноопасную зону (запрета на въезд) путём высвечивания надписи "НЕ ВХОДИТЬ" красного цвета и устанавливается над транспортными воротами.

Применяется в системах аварийной сигнализации самоподдерживающейся цепной реакции деления (САС СЦР) на предприятиях, где производятся, перерабатываются или хранятся ядерноопасные делящиеся материалы.

Устройство эксплуатируется в следующих климатических условиях:

- температура окружающего воздуха от минус 30 до плюс 50 °С;

- относительная влажность окружающего воздуха не более 95 % при температуре 35 °С и более низких температурах.

- атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Технические характеристики

Устройство выдаёт оптический сигнал в виде надписи "НЕ ВХОДИТЬ" красного цвета в случае возникновения СЦР.

Оптический сигнал (надпись) устройства визуально воспринимается с расстояния до 10 м при дневном естественном освещении.

Питание устройства осуществляется постоянным напряжением (24,00 ± 0,72) В.

Значения тока, потребляемого устройством при включении оптического сигнала, составляет не более 300 мА.

Изменение тока, потребляемого устройством при отклонении напряжения питания на ± 0,72 В от номинального значения, находится в пределах ± 25 %.

Устройство допускает круглосуточную работу.

Средняя наработка на отказ устройства не менее 10000 ч.

Средний срок службы до капитального ремонта устройства не менее 10 лет.

Масса устройства не более 6,5 кг.

Габаритные размеры устройства, мм, не более:

высота;

ширина;

глубина

Устройство является устойчивым к воздействию смешанного нейтронного и гамма - излучения, создающего поглощённую дозу не более 100 Гр.

Устройство защищено от проникновения внутрь пыли и воды (степень защиты IP64 по ГОСТ ).

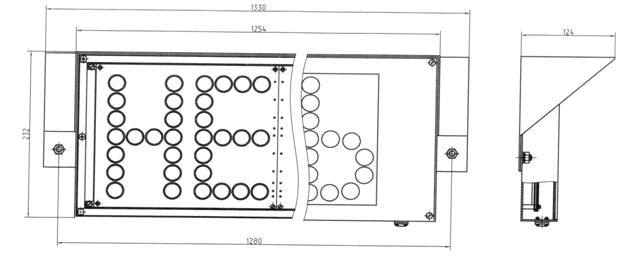

Устройство световой сигнализации УСС-03. Общий вид

Состав

Наименование	Обозначение	Кол-во
Устройство световой сигнализации УСС-02	ЖГИЦ.468239.001	1
Козырек		1
Кронштейн		1
Кожух		1
Розетка РС 4 ТВ	АВ0.364.047	1

Пример записи заказа:

Устройство световой сигнализации УСС-03 ЖГИЦ.468239. ТУ,

где: устройство световой сигнализации – наименование;

УСС-03 – тип;

ЖГИЦ.468239. ТУ – обозначение технических условий.

Устройство световой сигнализации УСС - 04

Назначение

Устройство предназначено для индикации входа в ядерноопасную зону (запрета на вход) путём подсветки красным цветом надписи "НЕ ВХОДИТЬ".

Устройство применяется в системах аварийной сигнализации самоподдерживающейся цепной реакции деления (САС СЦР) на предприятиях, где производятся, перерабатываются или хранятся ядерноопасные делящиеся материалы.

Устройство эксплуатируется в следующих климатических условиях:

- температура окружающего воздуха от минус 30 до плюс 50 °С;

- относительная влажность окружающего воздуха не более 95 % при температуре 35 °С и более низких температурах.

Технические характеристики

Устройство выдаёт оптический сигнал красного цвета, подсвечивающий надпись "НЕ ВХОДИТЬ", в случае возникновения СЦР.

Оптический сигнал (надпись) устройства визуально воспринимается с расстояния до 10 м при дневном естественном освещении.

Питание устройства осуществляется постоянным напряжением (24,00 ± 0,72) В.

Значения тока, потребляемого устройством при включении оптического сигнала, составляет не более 300 мА.

Изменение тока, потребляемого устройством при отклонении напряжения питания на ± 0,72 В от номинального значения, находится в пределах ± 25 %.

Устройство допускает круглосуточную работу.

Средняя наработка на отказ устройства не менее 10000 ч.

Средний срок службы до капитального ремонта устройства не менее 10 лет.

Масса устройства не более 2 кг.

Габаритные размеры устройства, мм, не более:

высота;

ширина;

глубина

Устройство является устойчивым к воздействию смешанного нейтронного и гамма - излучения, создающего поглощённую дозу не более 100 Гр.

Устройство защищено от проникновения внутрь пыли и воды (степень защиты IP64 по ГОСТ ).

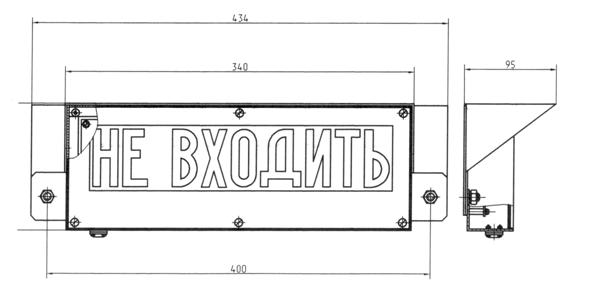

Устройство световой сигнализации УСС-04. Общий вид

Состав

Наименование	Обозначение	Кол-во
Устройство световой сигнализации УСС-04	ЖГИЦ.468239.003	1
Кронштейн		1
Кожух		1
Розетка РС 4 ТВ	АВ0.364.047	1

Пример записи заказа:

Устройство световой сигнализации УСС-04 ЖГИЦ.468239. ТУ,

где: устройство световой сигнализации – наименование;

УСС-04 – тип;

ЖГИЦ.468239. ТУ – обозначение технических условий.

Гамма - абсорбциометр многоканальный ГАМ-2

Назначение

Дистанционный контроль массовой концентрации урана и других тяжелых элементов в технологических растворах.

Область применения. Предприятия атомной энергетики и промышленности.

Достоинства:

- высокие метрологические характеристики,

- надёжность,

- удобство эксплуатации.

Принцип действия основан на избирательном фотоэлектрическом поглощении гамма - квантов контрольного источника, проходящих через контролируемый раствор.

Состав

Наименование и тип	Обозначение	Количество
Преобразователь измерительный ГАМ-ПМ		1
Блок управления ГАМ-УД		1
Датчик ГАС-2Д		до 8

Технические данные

Диапазон измерения массовой концентрации урана, кг/м3	от 0 до 150
Вид выходных сигналов:
- постоянный ток в диапазоне от 0 до 5 мА;
- индикация на цифровом четырехразрядном табло.
Пределы допускаемой основной абсолютной погрешности абсорбциометра, кг/м3:
- при выводе информации на цифровое табло	+0,5(1+Сu/100);
- по токовому выходу	+ 0,5(1+Сu/100).(1+D/250)
где Сu - значение массовой концентрации урана, кг/м2 D - диапазон измерения, кг/м2
Тип детектора	сцинтилляционный – с детектором CsI (Tl)
Толщина анализируемого слоя раствора (база датчика), мм	20
Тип контрольного источника	ИГИА-4-1 (Am241)
Тип опорного источника	ИГИА-1-5 ( Am241)
Погружная длина датчика, мм	от 700 до 8000
Диаметр погружаемой части, мм	42
Температура контролируемой среды, 0С	от 10 до 70
Напряжение питания от сети переменного тока частотой (50±1) Гц, В
Потребляемая мощность, ВА, не более	110
Габаритные размеры датчика, мм, не более:
- длина (при погружной длине 8000 мм)	8100
- диаметр	200
Масса датчика (с габаритной длиной 8100 мм), кг, не более	20
Габаритные размеры преобразователя, мм, не более:
- длина	400
- ширина	350
- высота	220
Масса преобразователя, кг, не более	16
Габаритные размеры блока управления, мм, не более
- длина	410
- ширина	340
- высота	140
Масса блока управления, кг, не более	10

При заказе гамма - абсорбциометра следует указывать его наименование, тип, обозначение, а также привести в таблице значения погружных длин и количество датчиков (не более 8 шт.),

Пример записи заказа:

Гамма - абсорбциометр многоканальный ГАМ - 2 , .

Погружная длина датчика ГАС-2Д, мм	Количество датчиков
2700	3
3300	3
4100	2

где: гамма - абсорбциометр многоканальный - наименование;

ГАМ-2 - тип;

- обозначение.

Устройство детектирования УДПН-02

Назначение

Предназначено для преобразования плотности потока быстрых нейтронов в среднюю частоту статистически распределенных во времени, сформированных по амплитуде и длительности импульсов тока.

Используется в системах контроля радиационной безопасности на предприятиях, где производятся, перерабатываются или хранятся радиоактивные вещества и другие источники ионизирующих излучений. Устройство внесено в Государственный реестр средств измерений за №. Сертификат RU. C.38.046.A № 000.

СОСТАВ: устройство преобразования комбинированное УПМ-19; модуль блока детектирования МБД-418 (с нейтронным счетчиком СНМ-18), замедлитель.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Диапазон преобразования плотности потока быстрых нейтронов со средней энергией 4,5 МэВ в скорость счета импульсов от 4 до 250 с-1·см-2.

Номинальное значение коэффициента преобразования плотности потока быстрых нейтронов в направленном потоке в скорость счета импульсов равно 12 с-1/с-1·см-2.

Относительное отклонение коэффициента преобразования от номинального значения ± 20 %.

Пределы допускаемой основной относительной погрешности коэффициента преобразования равны ± 30 %.

Анизотропия коэффициента преобразования в плоскости, перпендикулярной оси детектора, не более 5 %.

Анизотропия коэффициента преобразования в плоскости, параллельной оси детектора, не нормируется.

Уровень собственного фона не более 1 с-1.

Время установления рабочего режима не более 1 мин.

Время непрерывной работы не менее 24 ч, нестабильность показаний частоты импульсов на выходе УДПН при этом не более 5 %.

Скорость счета импульсов от внутреннего генератора проверки от 5000 до 10000 с-1. Включение генератора проверки осуществляется напряжением от 4 до 12 В. Уровень дискриминации импульсов проверки от 3,5 до 4,5 В.

Электропитание УДПН осуществляется стабилизированным источником напряжения с параметрами, указанными в таблице 1.

Таблица 1

Номинальное напряжение, В	Пульсации напряжения, мВ, в пределах	Допускаемое отклонение выходного напряжения, %, в пределах	Выходной ток, мА, не менее
12	± 10	± 3	250
- 12	± 10	± 3	100

Значение напряжения питания детектора модуля блока детектирования равно (1900 ± 50) В.

Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования при изменении напряжения питания на ± 5 % от номинального значения равны ± 2 %.

Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования при воздействии внешнего гамма-излучения источника Сs-137 мощностью экспозиционной дозы до 7,7·10-11 А·кг-1 (0,3 мкР·с -1 ) равны ± 2 %.

Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования при изменении температуры в рабочем диапазоне от 5 до 40 °С равны ± 10 % на каждые 10 °С от температуры 20 °С.

Выходные сигналы УДПН – импульсы тока отрицательной полярности амплитудой от 5 до 300 мА при напряжении до 15 В и длительностью от 10 до 12 мкс.

Средняя наработка на отказ не менее 10000 ч, при условии замены счетчиков, выработавших ресурс.

Средний срок службы до первого капитального ремонта должен быть не менее 6 лет.

Среднее время восстановления при выходе из строя должно определяться временем восстановления входящих в состав УДПН изделий:

- для МБД не более 1 ч;

- для УПМ не более 12 ч.

Масса УДПН не более 16 кг.

Габаритные размеры без учета линий связи определяются размерами входящих в состав УДПН изделий:

УПМ: длина не более 185 мм, ширина не более 85 мм, высота не более 240 мм;

МБД с замедлителем: длина не более 740 мм, диаметр не более 140 мм.

Длина линии связи между МБД и УПМ (1000 ± 100) мм.

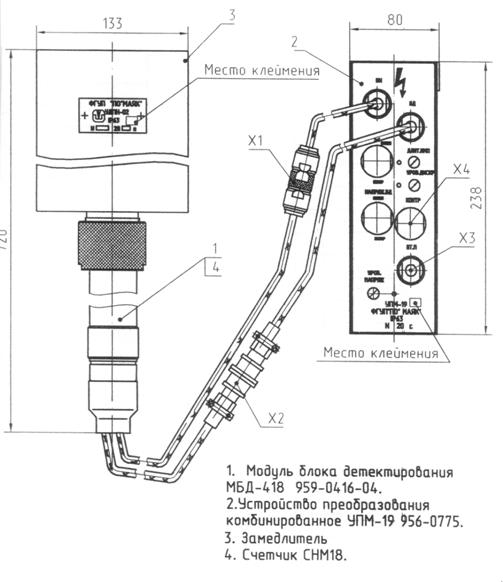

Устройство детектирования УДПН – 02. Общий вид

При заказе устройства следует указывать его наименование, тип,.

Пример записи при заказе:

Устройство детектирования УДПН;

где: устройство детектирования – наименование;

УДПН-02 – тип;

– обозначение.

Устройства детектирования ТИПА УДЗА

Назначение

Предназначены для преобразования поверхностной активности альфа-активных радионуклидов, накопленных на фильтре, в частоту статистически распределённых во времени, сформированных по амплитуде и длительности импульсов тока и передачи этих импульсов по линии связи на устройство регистрации и обработки информации.

Выходные сигналы с УДЗА передаются на устройство регистрации и обработки информации.

Устройства изготавливаются в двух вариантах: УДЗА-01 и УДЗА-02.

Для отбора аэрозолей из окружающей среды применяется УДЗА-01, для отбора из трубопроводов вентсистем применяется УДЗА-02.

В обоих устройствах УДЗА используются аналитические аэрозольные фильтры типа АФА-РСП-20 или АФА-РМП-20 ОСТ 95..

Устройство внесено в Государственный реестр средств измерений за №. Сертификат RU. C.38.046.A № 000.

технические характеристики

Диапазон преобразования поверхностной активности альфа-активных радионуклидов в скорость счёта импульсов от 1×10-1 до 1×103 Бк×см-2. Площадь активной поверхности детектора – 12,56 см2 (диаметр монокристалла CsJ(Tl) – 4,0 см).
