Схема теплоснабжения (стр. 4 )

Согласно расчетам, нормативы тепловых потерь при передаче тепловой энергии следующие:

·  н. п. Пушной – 997,609 Гкал/год;

·  н. п. Мокрая Кица – 194,905 Гкал/год;

·  н. п. Песчаный – 96,861 Гкал/год;

·  н. п. ж/д. станция Лопарская – 576,91 Гкал/год.

На данный момент издан Приказ Министерства энергетики и ЖКХ Мурманской области №61 от 19 апреля 2012 года «Об утверждении нормативов технологических потерь при передаче тепловой энергии по тепловым сетям». Оставшиеся нормативы переданы в Министерство энергетики и ЖКХ и находятся на рассмотрении.

Организация службы эксплуатации тепловых сетей.

Современное централизованное теплоснабжение представляет собой сложное энергетическое хозяйство, связанное с выработкой тепла и его реализацией. От согласованности действий каждого подразделения зависит бесперебойное теплоснабжение и безаварийная работа оборудования источников тепла, сетей и абонентских вводов по установленному графику. Эксплуатирующая организация обязана проводить технический надзор за строительством, пуском и наладкой систем теплоснабжения, разрабатывать и контролировать режимы отпуска тепла, обеспечивать профилактический ремонт оборудования и сетей, постепенно совершенствовать технико-экономические показатели всех звеньев хозяйства. Для выполнения этих мероприятий организуется служба эксплуатации.

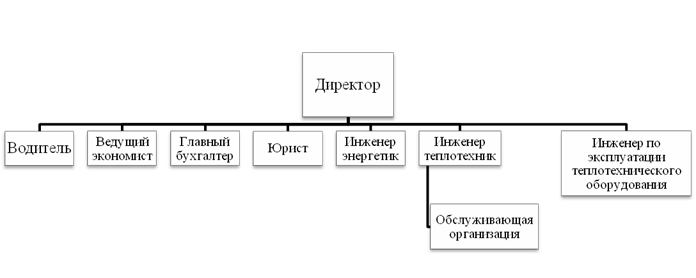

Структура управления ресурсоснабжающей и обслуживающей организации.

Система теплоснабжения в населенных пунктах Пушной, Мокрая Кица, Песчаный и ж/д. станция Лопарская двухтрубная закрытая.

Перед каждым отопительным сезоном эксплуатирующая организация проводит подготовку наружных и внутридомовых тепловых сетей к новому отопительному сезону, в соответствии с графиками, составляемых ПТО ресурсоснабжающей организации. Все тепловые сети проходят пусковые и эксплуатационные испытания. Во время подготовки к очередному отопительному сезону тепловые сети подвергаются промывке, опрессовки и гидравлическим испытаниям с составлением соответствующих Актов.

Профилактика и ликвидация аварий на тепловых сетях.

Прекращение подачи тепла приносит большой ущерб народному хозяйству вследствие вынужденного простоя производственного оборудования и сокращения выпуска промышленной продукции. Аварийное отключение отопления ухудшает комфортные условия в жилых помещениях. Для ликвидации аварий непроизводительно отвлекается рабочая сила, затрачиваются дополнительные материалы, техника и капитальные средства.

Новые и прошедшие капитальный ремонт сети после сдачи в промышленную эксплуатацию длительное время могут не обнаруживаться скрытые дефекты, способные вызвать аварию. Во время эксплуатации происходит естественное старение оборудования, трубопроводов и контрольно-измерительной аппаратуры. Поэтому противоаварийная профилактика заключается в заблаговременном выявлении очагов разрушения.

Содержание сетей и тепловых пунктов в постоянной исправности возлагается на обходчиков тепловых сетей и абонентских вводов. За группой обходчиков из двух и более человек закрепляется определенный участок тепловой сети, на котором они следят за работой и техническим состоянием компенсаторов, опор, арматуры, тепловой изоляции, дренажей, выполняют регулировочные операции, осуществляют надзор за всеми работами посторонних организаций вблизи трассы. По плану профилактических мероприятий производят текущий ремонт сетей (выправку положения опор, перетяжку болтовых соединений, замену сальниковых набивок). На отведенном участке трассы обходчики отвечают за исправность и чистоту каналов, камер, устройств для отвода почвенных вод. В обязанности обходчиков входит наблюдение за работой регулирующих и измерительных приборов. При обходах должны проверяться показания измерительной аппаратуры, вноситься исправления при всяких отклонениях от заданных режимов.

Результаты наблюдения и произведенных работ записывают в журнал обхода, который регулярно просматривает мастер и начальник. По журнальным записям впоследствии составляют накопительную ведомость предупредительных мероприятий, подлежащих выполнению во время капитального ремонта. В накопительную ведомость заносят все обнаруженные неполадки, являющиеся следствием естественного старения материалов или скрытые дефекты, оставшиеся после предыдущего ремонта, но которые не угрожают внезапной аварией.

Обслуживание тепловых пунктов и местных систем осуществляется персоналом теплопотребляющих организаций, поэтому в обязанность обходчиков тепловых пунктов входит контроль за техническим состоянием оборудования и соблюдением режимов потребления тепла. Профилактический ремонт оборудования тепловых пунктов и местных систем теплоснабжения выполняет обслуживающий персонал пункта.

Поломка арматуры происходит вследствие неправильного ее размещения на трубопроводах вблизи изгибов труб, где возникают большие напряжения кручения и изгиба, а также закрепления на перекошенных фланцах.

Ликвидация аварий и порывов на тепловых сетях, а также их периодический осмотр возложена на обслуживающую организацию.

4. Система учета и контроля параметров теплоносителей.

Для контроля параметров теплоносителей основное оборудование котельных МБУ «СЕЗ МО с. п. Пушной» и оснащено средствами измерений (СИ), технологическими защитами и сигнализацией (ТЗиС), регулирующими приборами, электрической аппаратурой автоматических систем регулирования (АСР) в полном объеме, в т. ч. и средствами дистанционного управления (ДУ) регулирующими и запорными органами.

На каждом электрическом котле установлены рычажно-грузовые предохранительные клапаны прямого действия. Предохранительные клапаны защищают котлы от превышения в них давления на 10% больше разрешенного.

В качестве датчиков контроля температуры и давления на котлах установлены электроконтактные манометры и электроконтактные термометры.

Все измерительные приборы скомпонованы в одном щите управления электрокотлами, показания также выводятся на контрольно-измерительные приборы типа «ОВЕН», скомпонованные в отдельном щите управления.

Сигнализация о нарушениях нормальной и работы электрокотельных выведена на соответствующие сигнальные щиты.

На электрокотельных, находящихся на балансе МБУ «СЕЗ МО с. п. Пушной» отсутствуют проборы коммерческого учета тепловой энергии, отпускаемой с электрокотельных. Учет отпущенной тепловой энергии осуществляется расчетным путем, на основании потребленной электрической энергии на выработку тепла и на собственные нужды электрокотельной по электросчетчикам.

Количество тепловой энергии, затраченной на подогрев воды определяется в соответствии с «Методическими рекомендациями по определению количества тепловой энергии на подогрев воды», утвержденных Распоряжением Администрации сельского поселения Пушной Кольского района Мурманской области №12 от 01.01.2001 г.

Данные нормативы рассчитываются, и, на сегодняшний день, нормативы потребления тепловой энергии на подогрев воды в муниципальном образовании сельское поселение Пушной Кольского района Мурманской области утверждены Постановлением Администрации сельского поселения Пушной Кольского района Мурманской области №32 от 01.01.2001 года в соответствии со статьей 157 Жилищного кодекса Российской Федерации, постановлением Российской Федерации от 01.01.2001 года № 000 «Об утверждении Правил установления и определения нормативов потребления коммунальных услуг», «Федеральным законом от 01.01.2001 года «Об общих принципах организации местного самоуправления в Российской Федерации».

5. Перспективное потребление тепловой энергии в сельском поселении Пушной Кольского района Мурманской области. Тепловые нагрузки в зоне действия источников тепловой энергии.

По отчетам за 2011 год потребление тепловой энергии в зоне действия каждого из существующих централизованных источников тепловой энергии составило:

Населенный пункт Пушной:

·  отопление – 10865,462 Гкал;

·  вентиляция – отсутствует;

·  горячее водоснабжение – 649,84 Гкал;

Населенный пункт Мокрая Кица:

·  отопление – 869,804 Гкал;

·  вентиляция – отсутствует;

·  горячее водоснабжение – отсутствует;

Населенный пункт Песчаный:

·  отопление – 1784,88 Гкал;

·  вентиляция – отсутствует;

·  горячее водоснабжение – отсутствует;

Населенный пункт ж/д. станция Лопарская:

·  отопление – 3693,54 Гкал;

·  вентиляция – отсутствует;

·  горячее водоснабжение – отсутствует;

По отчетам за 2011 год потребление тепловой энергии на собственные и хозяйственные нужды и потери тепловой энергии при ее передаче по тепловым сетям в зоне действия каждого из существующих централизованных источников тепловой энергии составило:

Населенный пункт Пушной:

·  собственные нужды электрокотельной – 110,786 Гкал;

·  потери тепловой энергии при ее передаче – 2553,794 Гкал;

Населенный пункт Мокрая Кица:

·  собственные нужды электрокотельной – 58,413 Гкал;

·  потери тепловой энергии при ее передаче – 207,66 Гкал;

Населенный пункт Песчаный:

·  собственные нужды электрокотельной – 43,627 Гкал;

·  потери тепловой энергии при ее передаче – 267,491 Гкал;

Населенный пункт ж/д. станция Лопарская:

·  собственные нужды электрокотельной – 34,694 Гкал;

·  потери тепловой энергии при ее передаче – 1893,98 Гкал;

Установленная тепловая мощность тепловых источников составляет 10,86 Гкал/час:

Присоединенная 4,655 Гкал/час из них:

- на отопление – 4,066 Гкал/час;

- на горячее водоснабжение – 0,589 Гкал/час;

Теплопотребление за 2011 г. составило 12693,02 Гкал:

– население –10557,93 Гкал/год;

– бюджетные – 1827,375 Гкал/год;

– прочие – 307,72 Гкал/год.

Основным потребителем тепловой энергии является население – 83% полезного отпуска. Бюджетные – 14,5%, прочие потребители составляют 2,5% полезного отпуска.

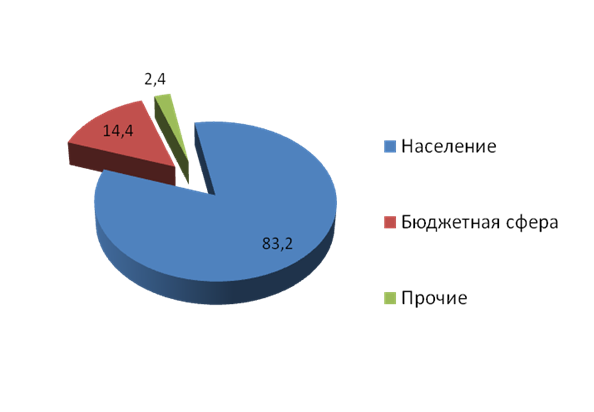

Рисунок 1. Потребление тепловой энергии сельского поселения Пушной

Тепловой баланс складывается из полезного отпуска тепловой энергии, расхода на собственные нужды источников, потерь в тепловых сетях.

Объем отпуска потребителям зависит от структуры потребителей (договоры о теплоснабжении, заключаемые с потребителями). По факту 2011 г. отпуск тепловой энергии составил 17863,47 Гкал.

Таблица 12

Фактические показатели работы котельных

Производство и транспортировка тепловой энергии	2008 год, Гкал	2009 год, Гкал	2010 год, Гкал	2011 год, Гкал	План 2012 год, Гкал
Н. п. Пушной
Выработка	12764,363	11391,91	12514,84	11515,242	12138,51
Отпуск	12565,3	11281,29	12402,56	11404,456	12043,083
Собственные нужды	199,063	110,62	112,28	110,786	95,427
Потери	638,22	569,6	2244,45	2553,794	1951,26
%	5,08	5,05	18,1	22,4	16,2
Реализация	11927,08	10711,69	10158,11	8850,662	10091,823
Н. п. Мокрая Кица
Выработка	1281,474	1051,19	916,22	869,804	894,539
Отпуск	1209,673	960,63	855,47	811,391	841,248
Собственные нужды	71,801	90,56	60,75	58,413	53,291
Потери	192,22	157,68	233,82	207,66	129,247
%	15,89	16,4	27,3	25,6	15,4
Реализация	1017,45	802,95	621,65	603,731	712,001
Н. п. Песчаный
Выработка	1955,651	1852,55	1720,22	1784,880	1793,153
Отпуск	1907,546	1806,92	1672,35	1741,253	1748,903
Собственные нужды	48,105	45,63	47,87	43,627	44,25
Потери	312,88	296,44	275,24	267,491	264,027
%	16,4	16,4	16,5	15,4	15,1
Реализация	1594,67	1510,49	1397,12	1473,762	1484,876
Н. п. ж/д. станция Лопарская
Выработка	4062,471	3974,77	3062,20	3693,54	3751,37
Отпуск	3861,764	3930,83	3015,33	3658,846	3721,243
Собственные нужды	200,707	43,94	46,87	34,694	30,127
Потери	837,357	944,1	930,35	1893,98	910,367
%	21,7	24,0	30,8	51,8	24,5
Реализация	3024,41	2986,73	2084,99	1764,866	2810,876

Технологические потери при передаче тепловой энергии в планируемом году составят 3254,901 Гкал/год (17,7%) (табл. 2) .
