Схема теплоснабжения (стр. 9 )

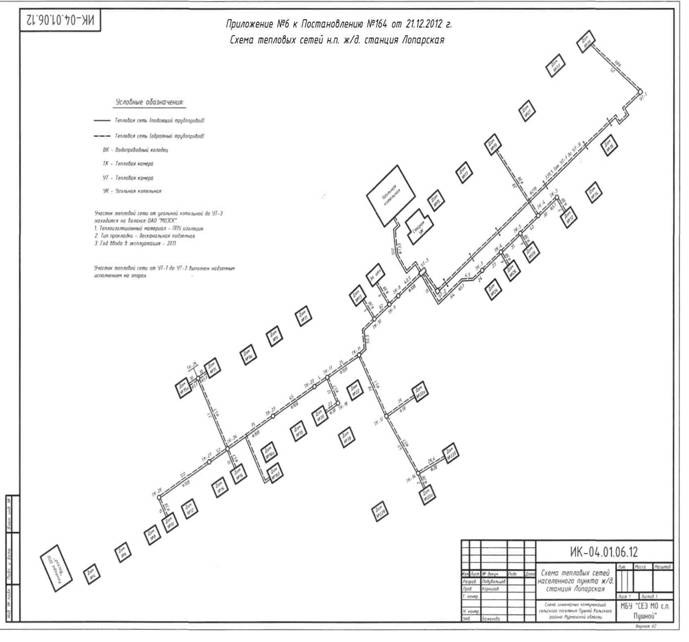

В 2011 году была прекращена работа электрокотельной МБУ «СЕЗ МО с. п. Пушной» в населенном пункте ж/д. станция Лопарская с последующей ее консервацией. Вместо нее была построена угольная котельная , введенная в эксплуатацию 14 ноября 2011 года. Установленная теплопроизводительность угольной котельной 2,01 Гкал/час.

В 2012 году пройдет реконструкция системы централизованного теплоснабжения населенного пункта Мокрая Кица. Будет установлена новая модульная электрокотельная меньшей номинальной теплопроизводительности, чем существующая электрокотельная, рассчитанная только на потребителей, пользующихся услугами централизованного отопления. Предположительная проектная теплопроизводительность новой модульной электрокотельной составит 0,43 Гкал/час.

В 2014 году Администрацией сельского поселения Пушной планируется реконструировать систему централизованного теплоснабжения в населенном пункте Песчаный и отказаться от услуг централизованного отопления. Вместо существующей электрокотельной источником тепловой энергии станут индивидуальные электрокотлы, установленные в подвальных помещениях жилых многоквартирных домов. Предположительная суммарная теплопроизводительность данных электрокотлов составит 0,54 Гкал/час, резервные электрокотлы будут, соответственно, аналогичной теплопроизводительности.

Аварийный резерв тепловой мощности обеспечен на каждой котельной сельского поселения Пушной Кольского района Мурманской области, поэтому при выходе из работы основного котлоагрегата, обеспечивающего теплоснабжение потребителей, оставшееся в работе оборудование в течение ремонтно-восстановительного периода обеспечит подачу тепла в тепловые сети в соответствии с необходимы параметрами теплоносителя.

В настоящее время производительность источников теплоснабжения 10,85 Гкал/час. Присоединенная нагрузка составляет 4,655 Гкал/час (42,9%), резерв – 6,,1%), (рис. 4).

Рисунок 4. Баланс мощности на 2011 год.

С учетом модернизации источников тепловой энергии в сельском поселении Пушной Кольского района Мурманской области к 2020 году, при неизменной присоединенной нагрузке, баланс установленной мощности и резерва мощности практически выровняется.

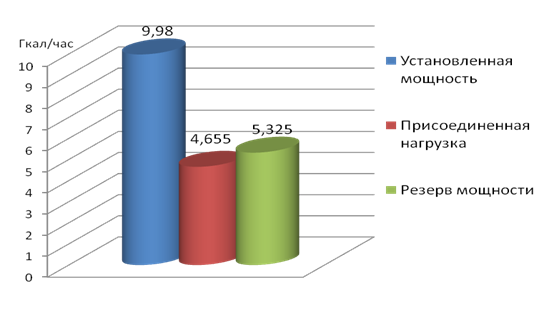

Рисунок 5. Предположительный баланс мощности на 2020 год.

К 2020 году предположительная теплопроизводительность источников теплоснабжения составит 9,98 Гкал/час. Присоединенная нагрузка составляет 4,655 Гкал/час (46,6%), резерв – 5,,4%), (рис. 5).

10. Решения и обоснования по строительству, реконструкции и техническому перевооружению источников тепловой энергии.

В соответствии с Законом Мурманской области «Об областном бюджете на 2012 год и на плановый период годов», решением Совета депутатов сельского поселения Пушной Кольского района Мурманской области от 01.01.2001 года № 17/2 «О бюджете муниципального образования сельское поселение Пушной Кольского района Мурманской области на 2012 год» и Постановление правительства Мурманской области от 01.01.2001 года «О внесении изменений в долгосрочную целевую программу «Комплексное развитие систем коммунальной инфраструктуры Мурманской области» на годы» была разработана программа реконструкции системы централизованного теплоснабжения населенного пункта Мокрая Кица Кольского района Мурманской области.

Данная реконструкция позволит сократить тепловые потерь через изоляцию тепловой сети, снизить затраты и расход электроэнергии для работы котельной и снизить установленную мощность котельного оборудования в 3 раза.

В качестве нового источника централизованного теплоснабжения была выбрана модульная электрокотельная

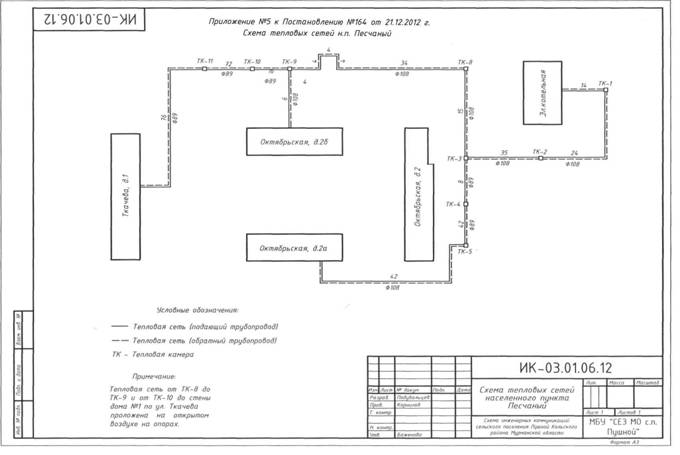

В программе модернизации системы теплоснабжения сельского поселения Пушной Кольского района Мурманской области планируется реконструкция централизованной системы теплоснабжения населенного пункта Песчаный путем установки индивидуальных электрокотлов в подвальных помещениях МКД.

Также в 2011 году была закончена реконструкция электрокотельной населенного пункта Пушной. В ее ходе производилась замена котельного оборудования, сетевых и подпиточных насосов, теплообменных аппаратов, системы химводоподготовки сетевой воды, монтаж аккумуляторных баков 200 м3 и 400 м3.

29 декабря 2011 года была законсервирована электрокотельная в соответствии с распоряжением Администрации сельского поселения Пушной Кольского района Мурманской области от 01.01.2001 г. № 46 «О консервации электрокотельной ж/д. станции Лопарская Кольского района Мурманской области», находящейся на балансе МБУ «СЕЗ МО с. п. Пушной» в связи со строительством в данном населенном пункте угольной котельной, находящейся на балансе . Установленная мощность электрокотельной составляла 1,68 Гкал/час. В ней было установлено 2 высоковольтных электродных котла марки КЭВ-1000/6 теплопроизводительностью 0,84 Гкал/час каждый.

На каждой котельной предусмотрено резервирование систем теплоснабжения и горячего водоснабжения населенных пунктов при аварийной остановке основного оборудования. Во всех котельных находится по одному резервному котлу и резервным насосам сетевой и подпиточной воды аналогичной мощности и производительности, что и основные. Также на электрокотельной в населенном пункте Пушной был установлен дизель-генератор для обеспечения работы котельной напряжением 400 В (сетевые и подпиточные насосы и аварийное освещение).

11. Решения и обоснования по строительству и реконструкции

тепловых сетей.

Трубы являются наиболее ответственными элементами тепловых сетей, поэтому современная техника строительства предъявляет к ним ряд эксплуатационных требований:

·  высокая прочность и герметичность, необходимые для безаварийного транспорта теплоносителя под большим давлением и с высокой температурой;

·  малый коэффициент линейного удлинения, обеспечивающий низкие термические напряжения при переменных температурных режимах теплоносителя;

·  антикоррозийная стойкость;

·  высокое термическое сопротивление стенок труб, способствующее сохранению тепла и температуры теплоносителя;

·  неизменность свойств материала труб при длительном воздействии высоких температур и давлений;

·  небольшая стоимость, простота монтажа, надежность соединения и хранения труб и т. д.

В рамках ведомственной целевой программы «Подготовка объектов и систем жизнеобеспечения Мурманской области к работе в осенне-зимний период» производится ежегодная замена инженерных систем тепло-, водо, электроснабжения и канализации, которые выработали свой нормативный срок службы.

Из общих данных видно, что процент износа тепловых сетей значительный, что обуславливает невозможность бесперебойной работы тепловых сетей и снижает общую живучесть теплосети.

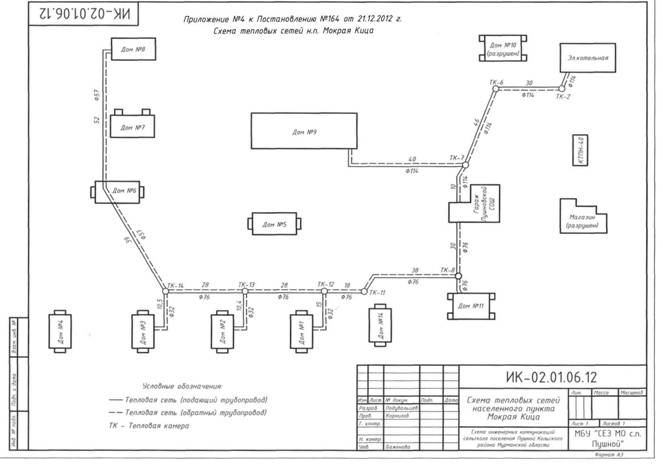

В осенне-зимний период г. планируется реконструкция сети теплоснабжения населенного пункта Мокрая Кица. От нового источника тепловой энергии будет проложена новая тепловая сеть, которая будет охватывать только тех потребителей тепловой энергии, которые пользуются услугами централизованного отопления, не производя подводку тепловой сети в дома с индивидуальным электрообогревом. Данная реконструкция позволит сократить протяженность системы отопления и снизить тепловые потери через изоляцию.

Основные направления развития системы теплоснабжения:

·  модернизация системы теплоснабжения с использованием труб нового поколения;

·  установка единой системы АСДУ системы теплоснабжения;

·  реконструкция тепловых сетей;

·  установка приборов учета в соответствии с Федеральным законом -ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» на границах балансовой принадлежности.

Для модернизации системы теплоснабжения, с учетом существующего состояния системы и перспектив развития города, разработан перечень мероприятий.

Мероприятия, включенные в Программу комплексного развития, могут быть откорректированы в соответствии с требованиями пп.1 п. 8 ст. 14 Федерального закона -ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ» на основании:

·  программ в области энергосбережения и повышения энергетической эффективности организаций, оказывающих регулируемые виды деятельности;

·  программы в области энергосбережения и повышения энергетической эффективности.

12. Экологические аспекты мероприятий по строительству

и реконструкции объектов инженерной инфраструктуры.

Установление предельно допустимых выбросов (ПДВ) вредных веществ проектируемыми и действующими промышленными предприятиями в атмосферу производится в соответствии с ГОСТ 17.2.3.02-78.

Источники тепловой энергии рабо­тают на твердом топливе и на электроэнергии. Исходя из этого, для источника тепловой энергии в населенном пункте Лопарская (угольная котельная ) нормированию подлежат выбросы загрязняющих веществ, содержащихся в отходящих дымовых газах: оксида углерода, диоксида азота, оксида азота, диоксида серы, сероводорода, мазутной золы, пыли неорганической, твердых частиц.

Для котельных в населенных пунктах Пушной, Мокрая Кица и Песчаный экологические аспекты мероприятий по строительству и реконструкции объектов инженерной инфраструктуры не актуальны, так как данные котельные используют для своей работы электроэнергию, тем самым выбросы вредных веществ в атмосферу отсутствует.

13. Оценка надежности и безопасности

систем ресурсоснабжения.

Основным показателем работы теплоснабжающих предприятий является бесперебойное и качественное обеспечение тепловой энергией потребителей, которое достигается за счет повышения надежности теплового хозяйства. Для этого необходимо выполнять следующие мероприятия:

-  обеспечение соответствия технических характеристик оборудования источников тепла и тепловых сетей условиям их работы;

-  резервирование наиболее ответственных элементов систем теплоснабжения и оборудования;

-  выбор схемных решений как для системы теплоснабжения в целом, так и по конфигурации тепловых сетей, повышающих надежность их функционирования;

-  контроль теплоносителя по всем показателям качества воды, что обеспечит отсутствие внутренней коррозии и увеличение срока службы оборудования и трубопроводов;

-  комплексный учет энергоносителей (газ, электроэнергия, вода, теплота в системе отопления, теплота в системе горячего водоснабжения);

-  АСУ ТП котлов с центральной диспетчеризацией функций управления эксплуатационными режимами;

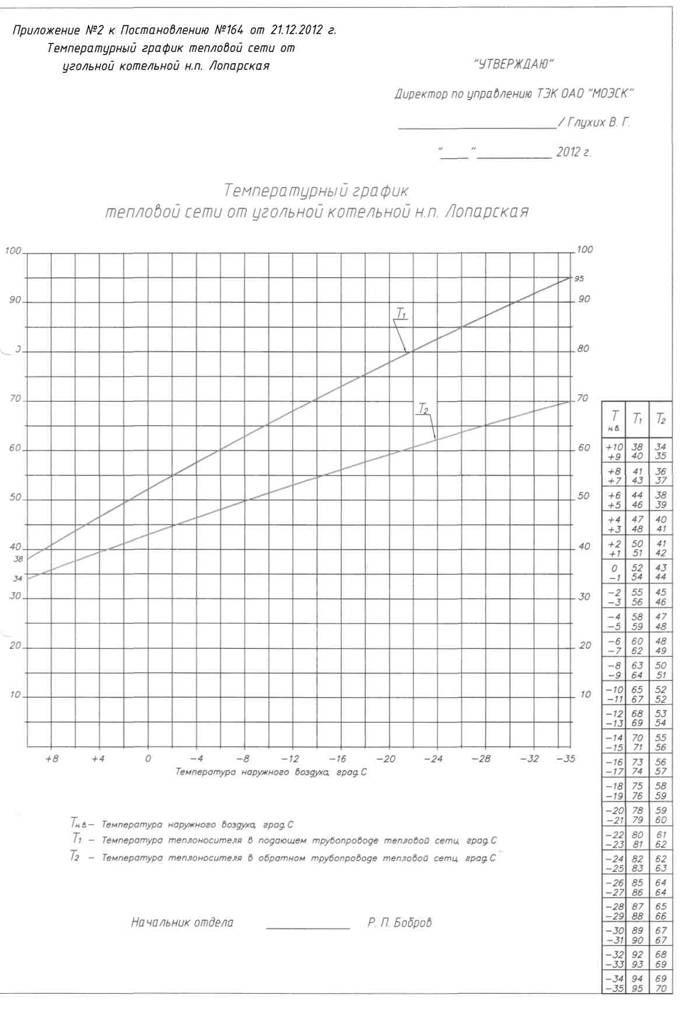

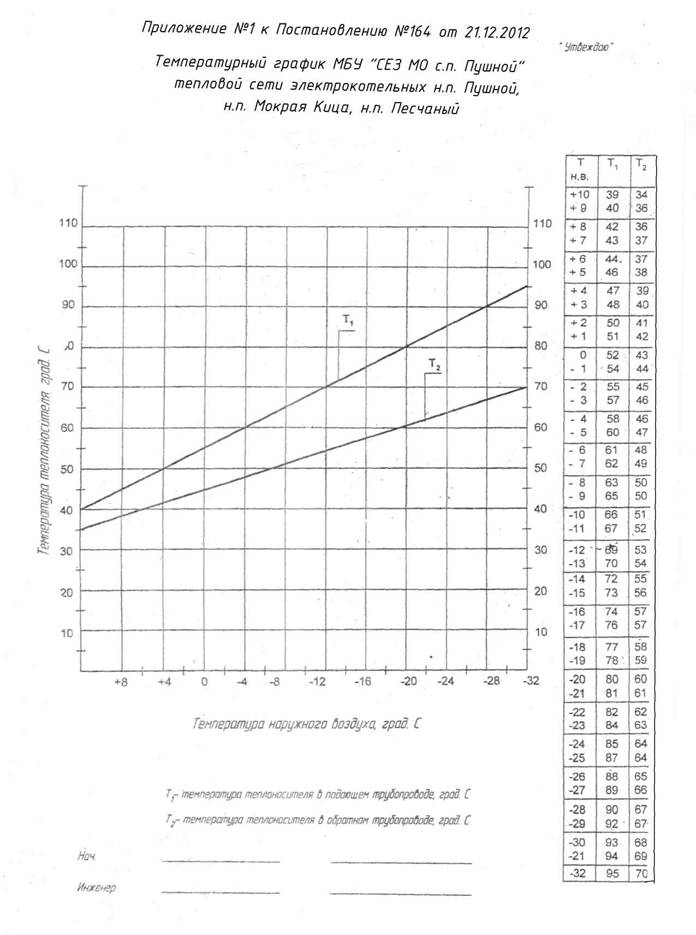

-  постоянный контроль над соблюдением температурных графиков тепловых сетей в зависимости от температуры наружного воздуха, удельных норм на выработку 1 Гкал по топливу, воде, химических реагентов и качественной подготовки источников теплоснабжения и объектов теплопотребления.

Основной причиной порывов на тепловых сетях является физический износ трубопроводов, что приводит к увеличению аварийности и отключению потребителей на длительные сроки, росту тепловых потерь, и влечет за собой значительные материальные убытки. Рост аварийности сетей теплопроводов обусловлен малыми темпами внедрения прогрессивных технологий, которые должны закономерно увеличивать срок службы и сокращать потери. Кроме того, одним из факторов роста аварийности является сокращение физических объемов по капитальному ремонту и реконструкции и модернизации в предшествующие годы.

14. Качество работы системы.

Параметры качества услуг теплоснабжения соответствуют требованиям, установленным в Постановлении Правительства Российской Федерации «О порядке предоставления коммунальных услуг гражданам». В перспективе показатели качества должны соответствовать требованиям к качеству коммунальных услуг, утвержденных Постановлением Правительства Российской Федерации «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домах» (с момента вступления в силу) (табл.20).

Таблица 25

Показатели качества услуг теплоснабжения

Требования к качеству коммунальных услуг	Допустимая продолжительность перерывов или предоставления коммунальных услуг ненадлежащего качества	Порядок изменения размера платы за коммунальные услуги ненадлежащего качества
I.  Горячее водоснабжение
1.  Бесперебойное круглосуточное горячее водоснабжение в течение года	Допустимая продолжительность перерыва подачи горячей воды: 8 ч (суммарно) в течение одного месяца; 4 ч единовременно, а при аварии на тупиковой магистрали – 24 ч; для проведения 1 раз в год профилактических работ в соответствии с пунктом 10 Правил предоставления коммунальных услуг гражданам	За каждый час, превышающий (суммарно за расчетный период) допустимый период перерыва подачи воды, размер ежемесячной платы снижается на 0,15% размера платы, определенной исходя из показаний приборов учета или исходя из нормативов потребления коммунальных услуг, с учетом положений пункта 61 Правил предоставления коммунальных услуг гражданам
2. Обеспечение температуры горячей воды в точке разбора: не менее 60 0C - для открытых систем централизованного теплоснабжения; не менее 50 0C – для закрытых систем централизованного теплоснабжения; не более 75 0C – для любых систем теплоснабжения	Допустимое отклонение температуры горячей воды в точке разбора: в ночное время (с 23.00 до 6.00 часов) не более чем на 5 0C; в дневное время (с 6.00 до 23.00 час.) не более чем на 3 0C	За каждые 3 0C снижения температуры свыше допустимых отклонений размер платы снижается на 0,1 % за каждый час превышения (суммарно за расчетный период) допустимой продолжительности нарушения; при снижении температуры горячей воды ниже 40 0C оплата потребленной воды производится по тарифу за холодную воду
3. Постоянное соответствие состава и свойств горячей воды санитарным нормам и правилам	Отклонение состава и свойств горячей воды от санитарных норм и правил не допускается	При несоответствии состава и свойств воды санитарным нормам и правилам плата не вносится за каждый день предоставления коммунальной услуги ненадлежащего качества (независимо от учетных показаний)
4. Давление в системе горячего водоснабжения в точке разбора от 0,03 МПа (0,3 кгс/см2) до 0,45 МПа (4,5 кгс/см2)	Отклонение давления не допускается	За каждый час (суммарно за расчетный период) подачи воды: при давлении, отличающемся от установленного до 25%, размер ежемесячной платы снижается на 0,1%; при давлении, отличающемся от установленного более чем на 25%, плата не вносится за каждый день предоставления коммунальной услуги ненадлежащего качества (независимо от учетных показаний)
II.  Отопление
5. Бесперебойное круглосуточное отопление в течение отопительного периода	Допустимая продолжительность перерыва отопления: не более 24 час (суммарно) в течение одного месяца; не более 16 ч единовременно – при температуре воздуха в жилых помещениях от 12 0C до нормативной; не более 8 ч единовременно – при температуре воздуха в жилых помещениях от 10 0C до 12 0C; не более 4 ч единовременно – при температуре воздуха в жилых помещениях от 8 0C до 10 0C	За каждый час, превышающий (суммарно за расчетный период) допустимую продолжительность перерыва отопления, размер ежемесячной платы снижается на 0,15% размера платы, определенной исходя из показаний приборов учета или исходя из нормативов потребления коммунальных услуг, с учетом положений пункта 61 Правил предоставления коммунальных услуг гражданам
6. Обеспечение температуры воздуха в жилых помещениях не ниже +18 0C (в угловых комнатах +20 0C), в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92 0C) – 31 0C и ниже +20 (+22) 0C; в других помещениях - в соответствии с ГОСТ Р . Допустимое снижение нормативной температуры в ночное время суток (от 0.00 до 5.00 часов) не более 3 0C. Допустимое превышение нормативной температуры не более 4 0C	Отклонение температуры воздуха в жилом помещении не допускается	За каждый час отклонения температуры воздуха в жилом помещении (суммарно за расчетный период) размер ежемесячной платы снижается: на 0,15% размера платы, определенной исходя из показаний приборов учета за каждый градус отклонения температуры; на 0,15% размера платы, определенной исходя из нормативов потребления коммунальных услуг (при отсутствии приборов учета), за каждый градус отклонения температуры
7. Давление во внутридомовой системе отопления: с чугунными радиаторами не более 0,6 МПа (6 кгс/см2); с системами конвекторного и панельного отопления, калориферами, а также прочими отопительными приборами – не более 1 МПа (10 кгс/см2); с любыми отопительными приборами – не менее чем на 0,05 МПа (0,5 кгс/см2) превышающее статическое давление, требуемое для постоянного заполнения системы отопления теплоносителем	Отклонение давления более установленных значений не допускается	За каждый час (суммарно за расчетный период) периода отклонения установленного давления во внутридомовой системе отопления при давлении, отличающемся от установленного более чем на 25%, плата не вносится за каждый день предоставления коммунальной услуги ненадлежащего качества (независимо от показаний приборов учета)
