Если данный вход активируется в то время, когда устройство находится в «режиме охраны», то оно включает свою внутреннюю сирену и событие сохраняется в журнале регистрации. Обычно данный режим используется для подсоединения датчика, установленного в зоне наиболее возможного, случайного перемещения людей, такого, например, как вход в офис. Независимо от количества персонала, вызвавшего ложную тревогу, будет громкое предупреждение о том, что устройство всё ещё находится в режиме охраны.
Особенности «режима предупреждения»:
Если для выхода выбран режим «Выход предупреждения», то данный выход будет активен до тех пор, пока действует режим предупреждения.
- В момент включения режима предупреждения, устройство включает внутреннюю сирену. Громкость временного предупреждения может быть установлена: Громкоговоритель – предупреждающая сирена.
. Активация входа предупреждения:
В зависимости от настроек программы, данный вход может активироваться подачей или пропаданием напряжения 12В постоянного тока, а также отрицательным или положительным импульсом.
√ |
Пожарная тревога включена:
В этом устройстве, выбор такого режима для входа, применяется при подключении к тепловому датчику огня или выходу центральной системы пожарной сигнализации. В случае пожара, он будет обнаружен не только системой пожарной сигнализации, но и устройство BANDIT, тоже переключится в режим тревоги. Это может произойти в виду неверной информации, поступающей от PIR датчика (пассивный инфракрасный датчик), фиксирующего движущееся тепло огня или обнаружившего каких-либо людей, входящих в помещение. В случае пожара, скорее всего, произойдёт выброс тумана. Данный тип входа предотвратит столь затруднительную и нежелательную ситуацию
Тепловой датчик огня
Обычно используемые датчики можно подразделить на 3 основные категории:
- Оптические датчики обнаружения огня: в действительности индикатор задымлённости. Дым меняет особенности отражения света в воздухе. Данное изменение отражения света будет обнаружено оптоэлектронным приёмопередатчиком/трансивером и передано, как индикация дыма. Влияет на выброс тумана и вызывает ложное срабатывание дымовой пожарной сигнализации. Ионный датчик обнаружения огня: также индикатор задымлённости. Дым содержит химические частицы загрязнения, которые образуются в результате горения. Слабо радиоактивные элементы обнаруживают специфическое загрязнение воздуха, и это также передаётся, как индикация дыма. Влияет на выброс тумана и вызывает ложное срабатывание пожарной сигнализации. Тепловой датчик огня: Реагирует только на относительно стойкое изменение температуры и на абсолютный максимум температуры под потолком. Не реагирует на выброс завесы тумана.
Особенности «режима пожарная тревога включена»:
- Устройство при любых обстоятельствах отказывается производить выброс завесы тумана. Даже наличие сигнала на входе «паника» полностью игнорируется. В момент активации режима пожарной тревоги, в устройстве звучит внутренняя сирена. Звук данного временного предупреждения может быть установлен следующим образом: Громкоговоритель – пожарная сирена.
Если выход настроен как «пожарная тревога включена», данный выход будет активен до тех пор, пока действует режим пожара. Если вход «пожарная тревога включена» активируется подачей импульса, необходимо выбрать также, и вход «пожарная тревога выключена» для того, чтобы иметь возможность выключить «режим пожарной тревоги», например, с помощью клавишного переключателя. Блокировка выброса завесы тумана будет снята только тогда, когда устройство будет последовательно снято с режима охраны. Активация входа «пожарная тревога включена»:
В зависимости от программной настройки, данный вход может включить режим пожарной тревоги в следующих случаях:
- Отрицательный
или положительный
импульс напряжения: Положительный импульс включит режим пожара. Последующие импульсы не имеют никакого влияния. Программа вынудит Вас выбрать также и «вход выключения пожарной тревоги».
- Входным сигналом является 0В или12В:
Пока сигнал есть, режим «пожарная тревога» будет включен, когда пропал – выключен. Установка входа «пожарная тревога выключена» не требуется. Тем не менее, если был выбран вход «пожарная тревога выключена», то состояние данного входа, будет зависеть от состояния входа «пожарная тревога выключена», как более приоритетного.
√ |
Пожарная тревога выключена:
Данный тип входа подсоединяется к переключателю пожарной тревоги в выключенном состоянии (обычно, стандартная распределительная коробка), которая может быть открыта пожарной бригадой, или другими уполномоченными представителями, способными отключить пожарную сигнализацию, или к выходу центрального пульта пожарной сигнализации.
Особенности входа «пожарная тревога выключена»:
- Имеет приоритет над входом «пожарная тревога включена». Пока вход «пожарная тревога выключена» активен, устройство не может быть переключено в режим пожарной тревоги или активный режим пожарной тревоги будет прерван. Вход «пожарная тревога отключена» может быть выбран, только если выбран вход «пожарная тревога включена». Выключение режима пожарной тревоги не означает, что выключена блокировка выброса тумана. Режим «паника» действует. Блокировка выброса будет выключена, только после снятия с «режима охраны» через вход «охрана».
Активация входа «пожарная тревога выключена»:
Возможен только 12В. Это означает, что если на входе напряжение 12В, то пожарная тревога выключена, как приоритетный вход.
√ |
Подтверждение (Confirmation):
Если для входа установлен режим «подтверждение» то, это означает, что при появлении сигнала на этом входе, отложить переход к режиму тревоги, пока не будет получен сигнал на другой вход «вход подтверждения»
Например, Система тревоги активирована из-за обнаружения грабителя у задней двери (вход подтверждения активирован сигналом системы сигнализации). BANDIT включит «режим тревоги» только если грабитель проникнет в зону « офис», когда PIR(пассивный инфракрасный датчик)/радар в данном месте подаст импульс на вход «тревога», к которому он подключён.
Особенности входа подтверждения:
- Когда устройство находится в режиме охраны, и только если вход «тревога» и «вход подтверждения» работают одновременно (+0.3 сек.), BANDIT включит режим тревоги. Находясь в режиме тревоги, состояние входа «тревога» и «входа подтверждения» не имеют значение на последовательность цикла тревоги.
Активация входа подтверждения:
В зависимости от программных настроек, 0В или 12В могут быть установлены как активные.
Только один вход может быть настроен как вход подтверждения.
Если вход подтверждения активирован во время нахождения устройства в режиме охраны, данное событие будет сохранено в журнале регистрации (как момент активации, так и момент дезактивации).
Каждый вход, запускающий выброс тумана (за исключением входа «паника») имеет дополнительную функцию включения путём установки галочки:
необходимо подтверждение.
- Если данная функция не отмечена галочкой: назначенный вход может запустить режим тревоги.
- Если данная функция отмечена галочкой: назначенный вход затребует подтверждения перед тем, как сигнал тревоги будет отнесён к действительному сигналу тревоги.
√ |
Вход предотвращения вмешательств/защиты:
При назначении входу данного режима, он работает аналогично релейной схеме защиты от несанкционированного вмешательства (как если бы это была отдельная контактная группа реле) [Tmpout].

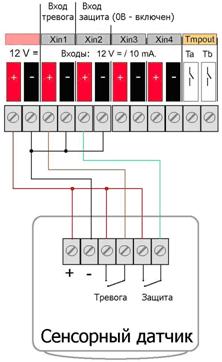

В случае высокой степени риска (криминальной) при монтаже, постоянно заданный выход [Tmpout] соединяется с цепью защиты (от несанкционированного вмешательства) существующей системы сигнализации. Например, если необходимо, чтобы связанный с BANDITом датчик также был снабжён «защитой»
( несанкционированного вмешательства).
Связь с датчиком означает, что вход не будет активен до тех пор, пока контакт защиты датчика замкнут.
Если данный вход активируется, то это переключит [Tmpout] в «положение покоя» (контакты COM и NO разомкнуты).
Особенности входа защиты:
- Пока данный вход активен, выход [Tmpout] будет в положение покоя (контакты Ta и Tb разомкнуты).
Активация режима защиты:
Возможен только 0В, установлен заводом как активный.
Только один вход может быть назначен входом защиты от несанкционированного вмешательства.
√ |
Внутренняя сирена:
Устройство BANDIT 240PB поставляется со встроенной внутренней сиреной. Данная сирена автоматически включается разными режимами (каждый режим имеет свой собственный звуковой сигнал). Режим «внутренняя сирена» даёт Вам возможность контролировать эту сирену также и «извне», посредством выбранного входа.
Особенности входа «внутренней сирены»
Имеет приоритет над всеми другими звуками сирен (за исключением работающего режима пожарной тревоги).
- Громкость внутренней сирены может выть задана: Громкоговоритель – внутренняя сирена.
Внутренняя сирена звучит пока активен вход «внутренней сирены», но электроника BANDITа уменьшит звук через 3 минуты звучания на 50% ( для сохранения аккумулятора).
Активация входа внутренней сирены:
Может быть задано как активное, напряжение 0В или 12 В.
√ |
Внешняя тревога:
Этот специальный режим входа «внешняя тревога» предлагает прекрасное решение для ряда специальных требований. Очевидно, что генератор тумана BANDIT устанавливается в местах, где «наиболее возможно вторжение» и находятся наиболее ценные вещи, которые необходимо охранять. Иногда, также существует необходимость контролировать внешние параметры.
Например, мин./макс. температура в серверной комнате, регулируемая термостатом. В качестве предупреждения, сирена должна зазвучать, а контакт оповестить о технической неисправности.
Режим входа «внешняя сирена» способен предложить очень недорогое и действенное решение данной проблемы.
Особенности входа внешней тревоги:
Пока данный вход активен:
- Внутренняя сирена будет звучать. Время включения и выключения будет зарегистрировано в журнале. Если выход назначен «выходом внешней тревоги», соответствующее реле будет активно до тех пор, пока «вход внешней тревоги» будет активен. См. также стр. 28.
Активация входа внешней тревоги:
В зависимости от программных настроек, 0В или 12В могут быть установлены как активные.
Только один вход может быть назначен «входом внешней тревоги».

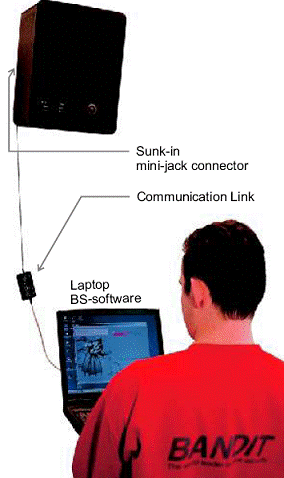

На задней части корпуса устройства BANDIT 240PB, есть мини-разъем (гнездо) для подключения специального устройства связи с персональным или портативным компьютером, для ввода/вывода информации по последовательному порту.
- Батареи установлены и готовы к использованию.
2 запасных батарейки добавлены в комплект.

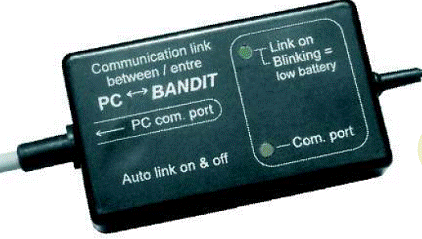

Данное устройство связи, необходимо каждому установщику BANDITа, чтобы осуществить связь между BANDITом и компьютером со стандартным COM портом (RS-232 SubD соединитель/разъём, производить программные настройки и считывать записи журнала из устройства BANDIT 240PB. С одной стороны оно должно быть включено в BANDIT 240PB, а с другой стороны в компьютер.
- Подходит к любому персональному/портативному компьютеру (разъём стандарта RS-232/SubD9)
- Совместим со «старой» моделью BANDIT 220.
- Безопасен, без помех, гальваническое разделение BANDITа и компьютера (+2.000Volt имеет оптронная развязка).
- В комплекте есть CD с программой BS, которую можно обновить через сайт: www. bandit. be
Индикация на устройстве связи:
Зелёный индикатор:
Связь включена/выключена
Данный индикатор включается в момент связи и горит до 10 секунд после окончания последнего сигнала в канале связи.
Если данный индикатор мигает, то обе батареи должны быть заменены (Sony CR2430 или аналогичные).
Жёлтый индикатор: индикатор связи RS-232. Мигает одновременно с сигналами информации, передаваемыми от компьютера. Мигает только тогда, когда выбранный последовательный порт(COM-port) компьютера установлен правильно. Программа BS – опция – последовательный порт.
Выходы (Outputs)
У устройства 5 выходов:
1. Выход электропитания 12 В [Supply 1] (фиксированный).
2. Выход предотвращения вмешательства [Tmpout] (фиксированный). Стр.22
3.Выход сообщения о технической неисправности [OKout] (фиксированный). См. стр. 24.
4-5. Выходы с программным управлением [Хout1 и Хout2]. Аналогично входам, действие каждого из этих выходов зависит от того, какая функция была задана с помощью компьютера.
Ниже, вы найдёте полное описание свойств различных выходов.

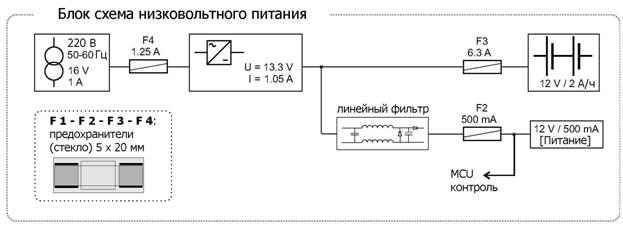

Выход: Блок питания 12 вольт постоянного тока :
Выход [Supply] максимальная нагрузка 500 мА (ограничен предохранителем F2). В нормальных условиях, и с полностью заряженным аккумулятором под нагрузкой, напряжение составляет около 13В, пульсации составляют 5 милливольт, и используется для питания небольших внешних потребителей тока, таких как дополнительная внешняя сирена оповещения, индикаторы больших размеров и пассивные инфракрасные датчики. Оно также используется для питания внешних контактных групп реле, для формирования сигналов напряжения на входы устройства.
Наличие напряжения 12В и состояние предохранителя F2 непрерывно контролируется электроникой BANDITа.
В качестве меры предосторожности, убедитесь, что постоянная нагрузка этого выхода [Supply] не превышает 450 мА.
Важно, чтобы электропитание BANDITа никогда не подключалось к электропитанию контрольной системы сигнализации или к какому-либо другому устройству, имеющему собственное электропитание.
Кроме того, никогда не соединяйте заземления друг с другом. Это может привести к возникновению контура заземления (разность потенциалов), особенно в случаях молнии или аналогичных перегрузок, со всеми нежелательными последствиями.
Выход: предотвращения вмешательства (Temper loop) [Tmpout]
Контакты [Tmpout ] соединены с Com и No контактами реле.
Пока это реле включено, контакты будут замкнуты. Состояние этого реле также контролируется микропроцессором (MCU).

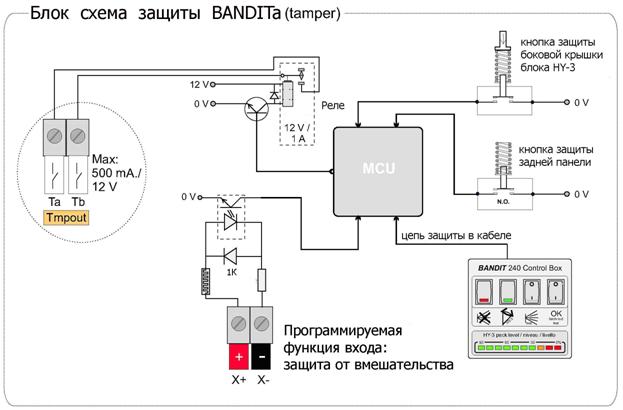

Блок схема цепи предотвращения вмешательств устройства Bandit.
Контроллер микропроцессора снабжен следующими входами(4шт), относящимися к предотвращению вмешательства:
- 2 постоянных входа: а) внутренняя защита на боковой крышке блока HY-3 (internal
tamper side hatch HY-3 pack)
б) внутренняя пружина защиты на задней крышке (internal tamper back cover).

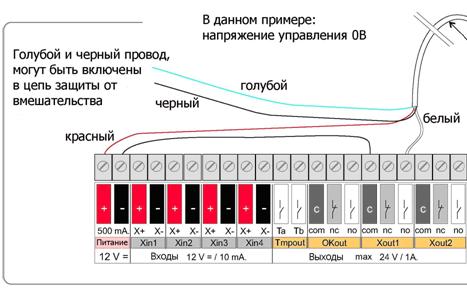

- 1 вход - провод в кабеле, идущего от подключенного «Блока управления». Этот кабель защиты будет «видно» только в том случае, если «Блок управления» действительно подсоединен и установлена функция «Блок управления» = присутствует».
- 1 вход - от программируемого входа, запрограммированного как «вход предотвращения вмешательства». См. также стр.18.
Исходя из данных от этих разных входов, программное обеспечение микроконтроллера определит, есть ли необходимость включения реле выхода [Tmpout], предотвращения вмешательства или нет.
Свойства режима предотвращения вмешательства.
- Реле выхода «предотвращения вмешательств» [Tmpout] находится в состоянии покоя (Ta и Tb разомкнуты)
- Момент начала и окончания режима предотвращения вмешательства сохраняется в журнале и какой контакт или вход вызвал данный режим.
- Только если:
o а) Включена функция (установкой галочки):
“Режим предотвращения вмешательств может вызвать режим тревоги” (Программа BS – Настройки – Режим предотвращения вмешательств /
), и
o б) режим предотвращения вмешательства включается, когда устройство находится в «режиме охраны», при этом режим «предотвращения вмешательства» будет способен переключить устройство в режим тревоги.
- Использование (подключение) цепи предотвращения вмешательства:
При обычной установке разъём выхода [Tmpout] включается в основную цепь «вмешательств» существующей охранной системы (зона: генератор тумана)
.
Программное обеспечение BS, даёт вам возможность замкнуть(заблокировать) контакты защиты от вмешательства на боковой крышке блока HY-3, например, для замены блока HY-3, не вызывая при этом сигнал тревоги.

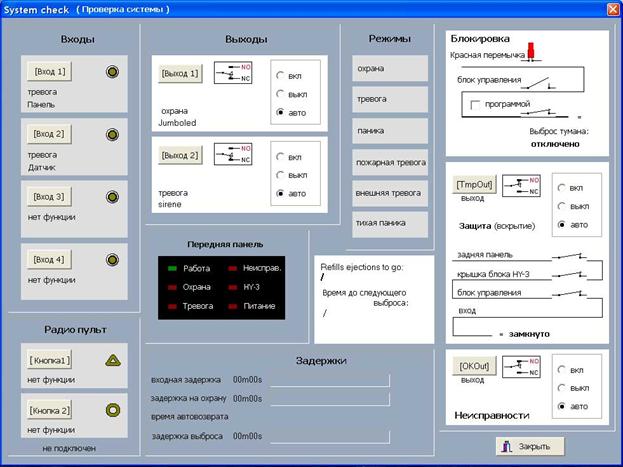

Программа BS – Модуль HY-3 –Программа отключения защиты бокового лючка блока HY-3.
Программное обеспечение BS даёт вам полное представление о возможностях защиты/предотвращения вмешательств – Программа BS – Бандит – Проверка системы/
.
Можно с помощью мыши переключить режимы выхода [Tmpout]
On
(включить), Of (Выключить), или Automatiс (Автоматически).
Выход: Технические неисправности [OKout]
Контакты [OKout] подключены к COM, NC, и NO контактам реле. Контроллер микропроцессора определяет состояние реле, исходя из входящих сигналов, идущих от электронной части системы обнаружения неисправностей или отказов.

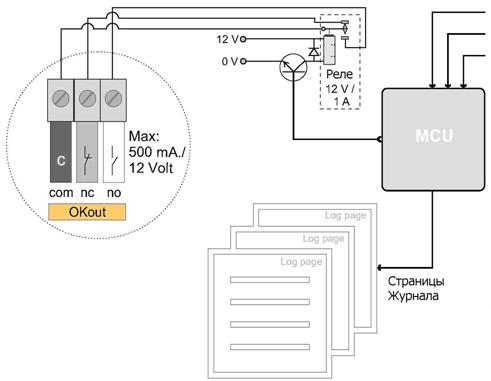

Блок схема (Структурная схема) технических неисправностей выхода BANDITа
Электронные
схемы для
обнаружения
технических
сбоев
Пока внутренняя электроника BANDITа не обнаружит внутренние неисправности, реле будет включено / активно (контакты СOM и NC разомкнуты; COM и NO замкнуты).
Когда неисправность обнаруживается, реле [OKout] выключено, контакты переключаются (COM и NO размыкаются; СOM и NC замыкаются).
Ниже следует объяснение возможных внутренних неисправностей, которые могут быть обнаружены электроникой BANDITа:
- Перегорание плавкого предохранителя F2 (500 мА [Supply 1]). Перегорание плавкого предохранителя F3 (6,3А аккумулятора). Отсутствие аккумулятора, или слишком малое значение напряжения на аккумуляторе. Температура окружающей среды встроенного блока HY-3 превышает 66°С. Температура теплообменника не достигает заданного значения. Это может означать:
- а) срабатывание внутреннего температурного предохранителя б) нагревательный элемент теплообменника повреждён/неисправен.
Не штатное состояние продолжается более 3 часов. Такое состояние отображается частым миганием индикатора «Неисправность / Failure» на передней панели устройства.
Несколько примеров:
- Через программное обеспечение включенных выходов [Xout], [Okout] или [Tmpout]. Возможные неверные настройки. Выброс завесы тумана заблокирован в следствии:
- Красная перемычка не подсоединена. Из-за программы «Контроль системы» (System control screen
) См. также страницу 25. Из-за переключателя «Блока управления».
или/и
Блока управления, а также с помощью программы BS (окно устройства HY-3 отмечено галочкой
.) После устранения внутренней неисправности, отображение неисправности прекратится автоматически и будет восстановлено нормальное состояние: включен [Okout] (COM и NO замкнуты).
Обычно применением этого выхода [Okout] является подсоединение данного выхода к программируемому входу системы сигнализации или устройства автоматического набора номера. Этим способом, можно сообщить по телефону или при помощи других средств связи диспетчеру, о возникновении проблем с BANDITом.

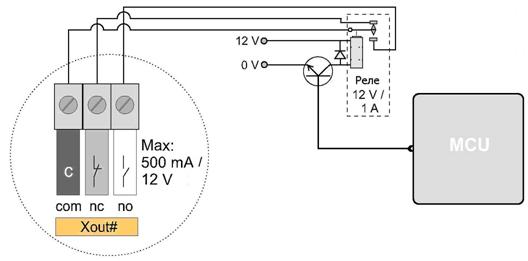

Выходы: Программируемые выходы (programmable outputs)[Xout1 и Xout2] Оба этих выхода – свободные контакты. Таким способом, достигается разделение внутренней электроники BANDITа от «окружающего мира».
Блок схема программируемых выходов BANDIT:
Режимы работы каждого программируемого выхода устанавливаются с помощью программного обеспечения.
Характеристики программируемого выхода:
- Свободные (электрические) контакты Максимальная нагрузка 1 А / 24 В постоянного тока. При подключении индуктивной нагрузки (катушки реле, звонки и т. д.) необходимо подключение демпфирующего устройства (варистор, диод). Если внутреннее электроснабжение понизится с 12В до уровня менее 8В, все выходные контакты переключатся в состояние ожидания (СOM и NС замкнуты).
√ |
Функция отсутствует (No function):
Такой выход полностью игнорируется программой (отключен).
Возьмите за правило назначать «Функция отсутствует» для неподключенных (неиспользуемых) выходов. Это необходимо для стабильной работы устройства. (COM и NO разомкнуты).
√ |
Выход Охрана (Guard):
Данный выход «охрана» будет включен (COM и NO замкнуты) всё время, пока BANDIT находится в режиме охраны.
Светодиод на передней панели отображает «режим охраны».
Обычно применением этого выхода [Grdout] является подсоединение его к устройствам автоматического набора номера (для отчёта о режиме охраны) или подключение к большим индикаторам, или даже к входу такого же устройства (master-slave).
Опция Большой индикатор (Jumbo-Led).
Большой индикатор представляет собой небольшую водонепроницаемую коробку размером со спичечный коробок, со встроенным индикатором на 12В диаметром 2 см.
Используется для предупреждения прохожих о том, что система сигнализации находится в режиме охраны.
Дешёвый, необслуживаемый и эффективный. Для владельца является
явным признаком того, что BANDIT находится в режиме охраны.
Работа: Пока BANDIT находится в режиме охраны, этот индикатор мигает (частота около 1 Гц)Максимально можно подключить
три больших индикатора к [Grdout].
√ |
Выход Тревога (Alarm):
Выход «тревога» активен (СOM и NO замкнуты) с момента переключения BANDITа в «режим тревоги». Переключение данного выхода в состояние покоя (исходное) происходит путём нажатия на один из переключателей (опция).
Выключается, когда отключен режим охраны.
Выключается, если время, необходимое для автоматического возврата в исходное положение истекло.

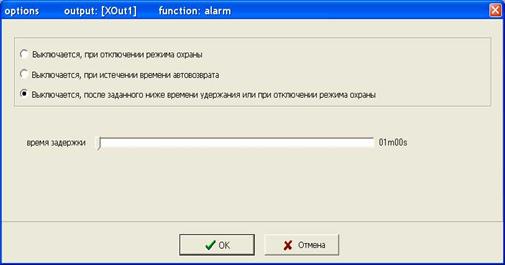

Отключается после задержки выхода тревоги: Как только истекает время, запрограммированное на таймере как «задержка выхода тревоги», или в случае отключения режима охраны.
√ |
Выход Дверной звонок(Doorbell):
Если выбран вход «дверной звонок», так же возможно выбрать выход «дверной звонок». Пока устройство не находится в режиме охраны, этот выход соответствует состоянию входа «дверной звонок».
Пока устройство находится в режиме охраны, данный выход находится в состоянии покоя (COM и NO разомкнуты).
Данный выход используется для того, чтобы протянуть сигнал дверного звонка до помещения в задней части здания (Локальный/местный звонок). Внимание: макс. нагрузка 1А /24 В постоянного тока означает, что вам необходимо использовать промежуточное реле, чтобы управлять местным звонком (он обычно имеет более высокое рабочее напряжение и потребляемую мощность).
√ |
Выход Паника (Panic):
Данный выход «паника» включается (COM и NO замкнуты) как только BANDIT переключен в «режим паники». Выход будет переключен в состояние выключен (ожидания), как только будет прерван «режим паники»
√ |
Выход Бесшумная паника (Silent Panic):
Выход активен (COM и NO замкнуты), как только BANDIT переключен в «режим бесшумной паники». Выход будет переключен в состояние выключен (ожидания), как только «режим бесшумной паники» будет прерван.
√ |
Выход Предупреждение (Warning):
Если выбран режим выхода предупреждения/оповещения/ (см. стр.17), необходимо также выбрать и вход предупреждения.
Выход всегда соответствует состоянию входа режима предупреждения.
Данный выход используется для того, чтобы подключить аудио-видео сигнал.
Внимание: макс. нагрузка 1А /24 В. постоянного тока, означает необходимость использования промежуточного реле.
√ |
Выход Пожарная тревога:
Данный выход включен (COM и NO замкнуты) до тех пор, пока устройство находится в «режиме пожара».
√ |
Выход Внешняя тревога:
Данный выход включен (COM и NO замкнуты) пока активирован вход внешней тревоги. (См. стр. 19, Вход внешней тревоги).
√ |
Выход Внутренняя сирена:
Данный выход включен (COM и NO замкнуты) до тех пор, пока звучит внутренняя сирена. – программа BS - Настройки – Изменить – Внутренняя сирена.

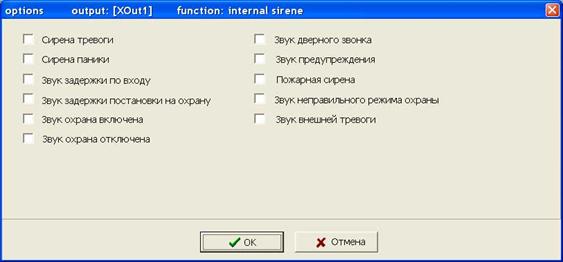

Установка галочки
в пунктах меню «внутренняя сирена» значит, что данный выход будет активен, пока действует выбранная сирена.
|
