ВВЕДЕНИЕ

Выбрав это устройство, вы приобрели современную технологию активного предотвращения доступа. В качестве системы BANDIT 240PB мы предлагаем недорогую систему, которая гарантирует эксплуатационную надежность, высокие характеристики и модульную конструкцию.

Все больше частных и общественных зданий оборудуются системой защиты от кражи со взломом. Эти системы обнаруживают попытку взлома, обнаружение обычно передается посредством сирены и/или стробоскопа, а иногда в виде автоматического телефонного звонка на пост охраны или в полицейский участок. В реальной обстановке эти уведомления проходят удовлетворительно, но вмешательство охранников часто происходит лишь черед 10 минут после события! Грабители знают об этом, и используют это время для похищения наиболее ценных вещей, а затем скрываются.

BANDIT 240PB предлагает уникальное и активное решение этой проблемы. Система способна за считанные секунды заполнить большой офис, магазин или прочее помещение непрозрачным туманом. Этот туман не позволяет людям входить в помещение не менее 10 минут после выключения тревоги, так как они ничего не увидят. Испускаемый туман имеет приятный мятный запах (чтобы его случайно не приняли за дым), является бесцветным и рассеивается без следов. Поэтому такой туман надежно и быстро лишает нежелательных визитеров способности ориентироваться.

BANDIT 240PB устанавливается в тех помещениях, где находятся наиболее ценные вещи; тем самым ущерб от кражи со взломом эффективно сводится к минимуму.

Преимущества:

Заполняет туманом 28 м3 пространства за секунду. Чрезвычайно компактная и модульная конструкция. Система не нуждается в техническом обслуживании при очень высокой эксплуатационной надежности (за счет отсутствия движущихся деталей). Стандартная встроенная схема энергосбережения и хорошая термоизоляция обеспечивают очень низкое потребление энергии, от 30 до 40 Вт/ч, в зависимости от периода выброса тумана. Непрерывный контроль за уровнем жидкости. Когда уровень становится слишком низким для гарантии полного периода выброса, загорается светодиод и замыкаются электрические контакты. В этом случае нужно заменить внутренний модуль HY-3. Распознавание и включение в работу нового модуля HY-3 (такое, как возврат в исходное состояние после уведомления о нехватке жидкости) происходят автоматически. Для заправки пустой модуль HY-3 следует доставить местному дилеру системы BANDIT 240PB. В случае перебоев в электропитании (220В переменного тока) гарантируется работа электроники в течение 24 часов и генератора тумана в течение 2 часов. Устройство подключается через штекерные гнезда и контролируется /управляется через удаленный блок управления или беспроводной дистанционный пульт. Гнездо (разъем) связи для подключения компьютера. Используя его, устройство может быть запрограммировано с помощью компьютера (операционная система Win95/98/2000/XP). Такой способ программирования предлагает удобные и практически неограниченные возможности. Есть отсчет реального времени и журнал регистрации на 1000 событий, который для каждого события регистрирует время и описание. Этот электронный журнал снабжен внутренней батареей (срок службы 10 лет), что позволяет сохранять всю информацию в случае полного прекращения подачи электроэнергии. Система внутренней диагностики постоянно контролирует следующие цепи и параметры:

-плавкие предохранители для больших токов и тепловые предохранители

-напряжение батареи 13,2 вольта

-связь с модулем HY-3

-состояние входных и выходных сигналов

-температуру около теплообменника, модуля HY-3 и печатной платы

-наличие питающего напряжения

-внутреннюю защиту от несанкционированного вмешательства.

При подключении кабеля связи (через устройство передачи данных) к компьютеру, можно считывать информацию с данного устройства (настройки, журнал регистрации и внутренние параметры). Нужный компакт-диск с программным обеспечением Bandit можно получить у местного дилера или скачать с сайта www. bandit. be. Эта программа работает с операционной системной Win95, 98, 2000 или ХР и предлагает пользователю дружественный интерфейс.

Рекомендуется ежегодно проводить испытание генератора тумана. См. Техническое обслуживание на стр.41.

Стандарты:

Соответствует Европейским стандартам СЕ и ЕСМ (электромагнитная совместимость) Соответствует Международному стандарту IEC 839-1-3 Одобрено Бельгийским министерством внутренних дел Соответствует Британскому стандарту BS 7939: 1999 Соответствует Голландскому стандарту NCP: IOE 03301-M Соответствует Французскому стандарту CNPP: отчет об испытании № IQA 06901-M, одобрение № Соответствует Датскому стандарту F&P: класс 1, AIA 212, регистрационный номер 10.

Право собственности:

- BANDIT является зарегистрированным торговым знаком.

- HY-3 является зарегистрированным торговым знаком.

- Процесс генератора тумана BANDIT защищен несколькими патентами.

Производитель:

BANDIT nv./sa. H. R. Tongeren: 78.324
Nijverheidslaan 1547 Тел : (

B-3660 Opglabbeek Fax : (

Belgium web : www. bandit. be

Текст и рисунки в этом документе имеют защиту авторских прав.

Авторское право: BANDIT NV, B-3600 Opglabbeek, Belgium

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Место размещения:

·  Чтобы предотвратить опасность пожара или поражение электротоком, не подвергайте данное устройство воздействию дождя или влаги.

·  Установите устройство в таком месте, чтобы обеспечить ему хорошую вентиляцию.

·  Устанавливайте устройство согласно описанию, т. е. в вертикальном положении, чтобы текст на лицевой панели читался с пола. Максимальный угол наклона составляет 15° вперед и 10° во всех других направлениях.

·  Система может давать сбои при температурах окружающего воздуха более 50°С. Не устанавливайте устройство близко к источникам тепла, таким как радиаторы отопления, нагревательные приборы, печи и прочие устройства, выделяющие тепло.

·  Устройство имеет большой вес (28 кг), поэтому должно крепиться на достаточно прочной поверхности. Используйте надежные крепежные материалы для напольного или настенного монтажа.

Электрическое подключение:

·  Это устройство работает от источника переменного тока 220 В /50 Гц (210-240 В), имеющего заземление. Всегда проверяйте напряжение, указанное на задней крышке устройства.

·  Максимальный ток, потребляемый устройством 3,5А. Используйте силовой кабель с заземлением, минимальным сечением 1,5мм2 (желательно гибкий).

·  При обнаружении постороннего запаха или дыма немедленно отключите устройство.

·  При возникновении сомнений обратитесь к дилеру или изготовителю, указанному в руководстве.

·  Внутри устройства нет ремонтируемых компонентов. Ремонт производится уполномоченным персоналом или производителем.

·  Печатная плата имеет радиатор (пластина). На всех деталях и рядом с этой охлаждающей пластиной имеются неизолированные контакты с опасным напряжением. Возможно поражение электрическим током.

·  Дальнейшие инструкции по подключению приводятся на стр.9.

Очистка:

Не пользуйтесь летучими жидкостями, такими как спирт, растворитель, бензин, для очистки прибора снаружи. Используйте чистую, смоченную водой ткань. Черная лицевая панель из ткани, должна очищаться пылесосом с мягкой щеткой для пыли. Периодичность очистки зависит от количества пыли в охраняемом помещении.

Контроль над выбросом тумана:

Сопло для выброса тумана обычно на 5°С больше температуры окружающей среды, оно не является достаточно горячим для получения ожога. Однако во время выброса тумана, и в течение двух первых минут после этого, сопло достигает температуры до 120°С. Избегайте контакта с соплом после выброса тумана, чтобы не обжечь кожу. Испытание на выброс тумана должно проводиться, когда:

а) Оповещены все люди в прилегающей зоне и пожарные;

b) Никого нет рядом с соплом и в направлении выброса тумана.

Во время испытания запрещается смотреть в направлении сопла с расстояния менее 8 метров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описания:

- Размеры: 270 x 365 x 255 мм (ШхВхГ)

- Вес: 28 кг

- Макс. время работы при

отсутствии внешнего питания (220В) : 2 часа (электроники 24ч)

- Время срабатывания: 1 сек между сигналом тревоги и выбросом тумана

- Форма выброса тумана: направленный вперед конус (на заказ)



или 60-градусный конус

(стандартная версия R60)

Генератор тумана:

- Возможности по выбросу тумана: Заполнение объема 28 м3 в секунду

- Давление выброса тумана: 1,6 МПа

- Макс. время выброса тумана: 18 секунд

- Время прогрева: 50 минут из холодного состояния

- Температура окружающей среды: макс. 50°С мин. 0°С

- Максимальная потеря тепла: 40 Вт/ч

- Размер выбрасываемых капель: 0,004 мм (полный аэрозоль)

Модуль HY-3:

- Содержание жидкости в HY-3: 1,4 литра

- Номинальное рабочее давление: 1,6 МПа

- Максимально допустимое

внутреннее давление: 6 МПа

- Материал конструкции: RVS 304L и алюминий AlMgS1

- Встроенная электроника: цифровой термодатчик и аналоговая/цифровая программируемая память EPROM;

защитный переключатель и контрольный светодиод;

встроенная защита от выброса газа;

электроклапан на 12 В.

Электрика:

- Питание от сети: 220В (210-240В) переменного тока 50-60 Гц.

- Номинальное напряжение на

аккумуляторе: 13,1 В при нагрузке от 0 до 500 мА.

- Максимальный потребляемый ток

от сети (220В) 3,5 А

- Мощность нагревательного элемента: 750 Вт.

- Входы: оптронная развязка

- Выходы: релейные контакты

- Резервный источник питания: 12В/2А-ч (герметичный свинцово-кислотный аккумулятор)

- Регулирование мощности: широтно-импульсный модулятор (PWM)

- Электроника: микроконтроллер, платиновый преобразователь

Pt1000, таймер с резервной батареей и памятью EPROM на 64Кб; связь с модулем HY-3; 6-контактное гнездо для подключения блока управления и 5-контактный разъем для беспроводного пульта; последовательный порт связи

Изделие упаковано в картонную коробку, размером 39х39х40 см, которая содержит:

- Устройство BANDIT 240PB

- двустороннюю наклейку с предостерегающей надписью.

- руководство по установке.

- инструмент для установки модуля HY-3

М О Н Т А Ж

Необходимо определить место установки данного прибора, для его наиболее эффективной работы. Здесь приводятся некоторые советы:

Следует разместить прибор так, чтобы выброс тумана был направлен на предполагаемый вход грабителя или на зону, содержащую наиболее ценные вещи. Если это выход на улицу (например, гаражные ворота, внешняя дверь, стеклянная витрина), нужно предотвратить выброс тумана в этом направлении, чтобы он не выдувался наружу. В этом случае необходимо направить сопло на боковую стену, чтобы уменьшить давление выброса. Туман будет застилать помещение, и лишь небольшое количество будет выветриваться наружу.

Избегайте создания выброшенной завесой тумана ловушки с одним выходом. Предполагается, что выброшенная завеса формирует сильный заслоняющий барьер. Поимка грабителей не предусматривается. Кроме того, в случае ложной тревоги, вероятность заманивания в ловушку невинных людей больше, чем вероятность поимки грабителей в случае реальной кражи!

Определите место так, чтобы сопло не было направлено на хрупкие предметы. Мощный выброс тумана может уронить эти предметы. Должно оставаться свободное пространство для выброшенного тумана не менее 6 метров, прежде, чем туман ударяется о блокирующее препятствие, например, стену. Пространство порядка 6 метров перед соплом, будет заполняться туманом первым, и это будет происходить примерно за 2 секунды. Если в помещении уже установлены PIR-датчики (пассивные инфракрасные датчики), и вы не хотите иметь ложные срабатывания от выброса тумана, то эти датчики необходимо заменить на комбинированные датчики PIR/Радар (инфракрасные/ультразвук). При монтаже новой системы используйте комбинированные датчики для обнаружения в зонах, где установлена система BANDIT 240PB. Радар никогда не обнаруживает облака тумана, а большинство PIR датчиков срабатывают. Убедитесь, что грабитель не может пройти рядом с устройством, прежде чем его обнаружил датчик. Этот датчик должен дать сигнал на выброс тумана независимо от возможной задержки на входе.

Убедитесь, что устройство прочно закреплено на стене или полу, чтобы грабитель не мог быстро выбросить его в окно.

Используйте специальное крепление (опция) для данного устройства. Имеются две разновидности настенной установки: плоскостная или шарнирная. Используйте монтажный держатель при установке устройства, так как это приспособление позволяет выполнить работу быстро и в одиночку.

- При монтаже на кирпичную стену применяйте дюбели и винты, входящие в комплект.

- При монтаже на стену с двойной штукатуркой, воспользуйтесь специальными дюбелями для штукатурки, которые продаются в хозяйственном магазине.

- При монтаже на стену с однослойной штукатуркой, монтируйте устройство только на внутреннем углу и закажите опорную пластину для внутреннего угла. Не монтируйте устройство с помощью обычного настенного крепежа, чтобы оно не упало на пол через некоторое время по причине большого веса!

Для напольного монтажа используйте напольный крепеж. Этот крепеж привинчивается к полу или приклеивается к нему с помощью двусторонней клейкой ленты. Устройство устанавливается на высоте 50 мм от пола, что не позволяет повредить его водой или уборочными средствами.

Скрытый монтаж устройства

·  Для монтажа в шкафу закажите устройство с опцией L. Это устройство поставляется с 4 резиновыми опорами (ножками), удлиненным на 5см соплом (стандартная дверца шкафа имеет толщину примерно 20мм) и теплостойкой розеткой (проход для сопла). Тем самым можно скрыть устройство и снаружи будет видна одна лишь розетка. Убедитесь в наличии вентиляционной решетки над и под устройством, чтобы избежать увеличения температуры в шкафу, из-за выделения тепла устройством при работе. При температуре окружающего воздуха свыше 50°С (превышение рабочей температуры) устройство будет активировать свой технический выход (Okout) , и внутренний свинцовый аккумулятор может быть поврежден.

– Используйте только розетку, поставляемую вместе с устройством. Розетка сделана из специального теплостойкого материала. Закрепите розетку с помощью специальной гайки, входящей в комплект.

Монтажный держатель (полка): приспособление для фиксации на месте монтажа.

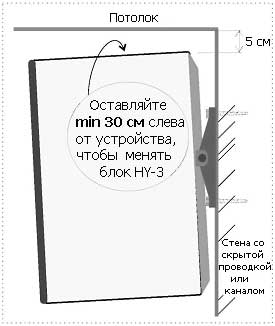

Это приспособление используется для удержания устройства на стене. Оно крепится с помощью двух шпилек к стене и образует твердую полку.

На этой временной полке устройство подключается к проводке и регулируется. После монтажа две шпильки вытаскиваются и высвобождают приспособление, так что его

можно будет использовать снова при следующем монтаже. При выполнении всех подключений устройство будет находиться на удобной для работы высоте.

Монтаж более чем одного устройства BANDIT 240 в одном большом помещении

Пример монтажа площадь 740 изображение тумана через 8 сек с момента выброса.

Пример монтажа площадь 220 изображение тумана через 8 сек с момента выброса.

BANDIT 240PB способен заполнять объем со скоростью 28/сек, это соответствует площади 10/сек. Максимальная площадь, защищаемая одним устройством, равна (18х10=180) максимальному времени выброса тумана (18сек), умноженному на 10/сек, что составляет 180; для больших площадей, таких как большие магазины и офисы, необходимо установить несколько устройств, по одному на каждые 180 при высоте

потолка 2,7м. Установите их так, чтобы поток тумана от одного устройства был направлен к следующему устройству, но не навстречу его потока. Таким образом, можно

получить круговой поток тумана по всей площади. Это гарантирует максимально быстрое заполнение помещения.

В процессе работы, не забывайте о свободном пространстве для потока тумана. Если владелец помещения забыл об этих устройствах и поставил, например, штабеля ящиков прямо перед соплом, система защиты окажется неэффективной.

ПОДКЛЮЧЕНИЕ

Устройство BANDIT 240PB имеет простой, но универсальный интерфейс. Эта модель программируется только через персональный или портативный компьютер с помощью дополнительного устройства последовательного ввода/вывода информации (стр.20).

Устройство может быть подключено к существующей системе аварийной/охранной сигнализации или установлено в виде отдельного блока.

Встроенная электронная система контролирует и защищает следующие элементы:

-  генератор тумана.

-  кнопки вскрытия на задней панели и боковой крышке модуля HY-3; подключенный блок управления.

-  светодиодные индикаторы на печатной плате и передней панели, сирену внутри корпуса.

-  входные сигналы.

-  технические и программируемые выходы.

-  аккумулятор, предохранители и вентилятор.

-  цифровую и аналоговую связь с модулем HY-3.

-  подключение к персональному компьютеру (COM порт).

Электрическая схема доступна при снятии задней крышки устройства (вывинчивание четырех винтов М4 с головками под крестовую отвертку). Задняя крышка защищена от несанкционированного доступа, поэтому убедитесь, что устройство не находится в режиме охраны, а диспетчерская /охрана предупреждены.

Подключение питания от электросети:

Слева от печатной платы, находится 3-контактная клеммная колодка с встроенным предохранителем. На плате есть маркировка: «Питание от 230 В переменного тока».

Подключите:

к левому контакту - провод (N) нейтрали электросети (синий или белый провод),

к среднему контакту - провод заземления (желто-зеленый)

к правому контакту - провод (L) фаза электросети (черный провод).

внимание!!! Клемма заземления находится между нейтралью (N) и фазой (L)

Если поменять фазу(L) с нейтралью(N), это не скажется на работе устройства. Оно имеет защиту от помех по питанию.

Закрепите силовой кабель планкой с двумя винтами для его механической фиксации.

- Предпочтительно использовать отдельный предохранитель прямо в электросети или подключите его к существующей цепи питания установленной системы охранно-пожарной сигнализации (BANDIT 240PB имеет максимальный ток потребления 3,5А).

- Для монтажа используйте гибкие соединительные провода 3х1,5мм2 .

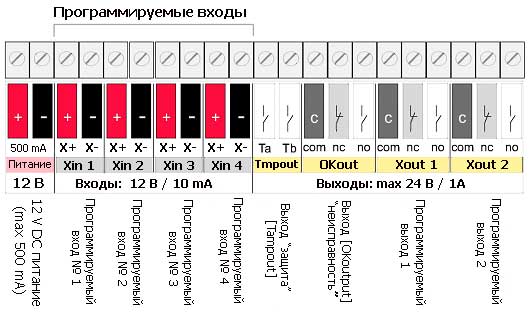

- Расположение элементов на печатной плате с описанием клеммных колодок и разъемов на стр.10.

- Параметры входов и выходов описаны на стр.12-32.

- Подробное описание индикации светодиодов приводится на стр.33-35.

Печатная плата

Входы (Inputs)

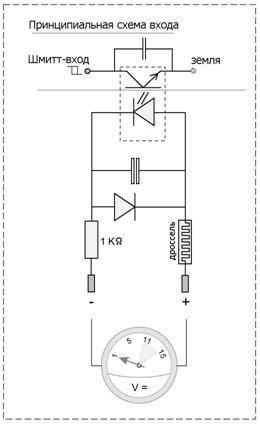

Все входы имеют оптроны, которые обеспечивают гальваническую развязку между внутренней электроникой BANDIT 240PB и «внешним миром». Таким образом достигается хорошая помехозащищенность (гроза, наводки, высокочастотные помехи).

Электрические свойства входа:

- разнополярный (значки полярности + и - под контактами на печатной плате).

- защищён от переполюсовки и снабжен фильтрами RC, LC.

- длительность импульса на входе должна быть не менее 0,2 сек.

- напряжение 12В может быть взято от внешнего источника или от источника питания BANDIT 240PB.

- входной ток при 12В составляет 10 мА на каждом входе.

- каждый вход оборудован входом Шмита после оптрона. Отпирающее напряжение составляет примерно 6В с гистерезисом + и – 1В. Тем самым ликвидируются ложные сигналы.

После настройки: проверьте напряжение на этих входах.

- Считайте < 2В. как отсутствие напряжения.

- Считайте > 9В. как 12В.

Напряжения между 2 и 9В. не являются нормальными и рано или поздно приведут к проблемам.

Устройство, модель 240РВ, имеет 4 входа. Режимы входов определяются выбором нужной функции на персональном/портативном компьютере (программируются).

Возможные программные настройки этих входов

Каждому из четырех физических входов с [Xin1] по [Xin4] может назначаться функция. Чтобы упростить восприятие этих входов при считывании сигналов, каждому входу может быть присвоено имя (название) (например, [Xin2] = вход датчика PIR).

Программа BS предлагает различные возможности настроек. В меню «Справка» этой программы приводится подробная информация по каждой функции.

√

Функция отсутствует:

Этот вход полностью игнорируется программой.

→ Возьмите за правило назначать «Функция отсутствует» для неподключенных (неиспользуемых) входов. Это необходимо для стабильной работы устройства.

√

Охрана:

Выбор данной функции означает, что выбранный вход назначен в качестве входа «охрана» [Grdin].

Вход «охрана» ставит/снимает устройство с режима «охрана». Только при условии, что устройство находится в режиме охраны, возможно его переключить в «режим тревоги» путем подачи сигнала на входы «тревога».

Свойства «режима охраны»:

·  Красный светодиод “Guard” (Охрана) на лицевой панели будет гореть до тех пор, пока устройство находится в режиме охраны.

·  Светодиодные индикаторы на лицевой панели, отображающие такие неисправности как отказ, неисправность блока HY-3 и питание, не показывают наличие данных неисправностей в режиме «охрана». Зеленый светодиод ОК (все в порядке) на лицевой панели остается гореть. Устройство, находящееся в «режиме охраны», никогда не будет демонстрировать внешнему миру наличие возможных технических проблем.

·  Дополнительные свойства входа «охрана» также задаются установкой галочек при настройке, например, вход «охрана» (см. следующую страницу). Тем самым устройство может отказаться от перехода в режим охраны, по причине активного входа «тревога» в момент переключения в режим охраны.

Активация входа «охрана» [Grdin]:

Сигналом активации для данного входа может быть 0В или 12В постоянного тока, а также импульс отрицательной или положительной полярности.

·  Если подключен пульт дистанционного управления, а канал 1 и/или 2 этого пульта настроен как вход «охрана», функция охраны не может назначена входам [Xin1] – [Xin4].

·  Чтобы избежать конфликтов при работе, функция охраны может назначаться только 1 входу.

√

Тревога (Alarm):

Выбор данного режима для входа означает, что он является входом «тревога» [Alin].

Только, если устройство находится в «режиме охраны», его можно перевести в «режим тревоги» активацией входа «тревога» (запускает реальный выброс тумана).

Свойства «Режима тревоги»:

Красный светодиод «Тревога» на лицевой панели будет загораться в момент запуска «режима тревоги» и гаснуть, как только устройство выходит из режима охраны (см. «режим охраны»). В момент включения «режима тревоги» начинается выброс тумана (выбранный период выброса тумана). Выброс тумана может быть прерван только отключением «режима охраны» через вход «охрана». После выброса тумана включается пауза на 3мин. («мертвый период») после этого устройство автоматически возвращается в исходное состояние. Новый сигнал (импульс) на входе «тревога» запустит новый период выброса тумана. В режиме тревоги также начинает работать встроенная сирена. Громкость и время звучания могут регулироваться программно: громкоговоритель – тревожная сирена.

Активация входа «тревога» [Alin]:

В зависимости от программных настроек вход «тревога» может включать «режим тревоги» отрицательным или положительным импульсом.

·  Если подключен пульт дистанционного управления, канал 1 или 2 может задаваться в качестве дополнительного входа «тревога».

·  С помощью программы могут быть назначены дополнительные параметры для входа «тревога». Эти такие параметры:

√ Использование задержки постановки на охрану:

Если галочка на этом параметре стоит, это значит, что используется задержка постановки на охрану, по входу «охрана».

√ Использование задержки выхода:

Если галочка на этом параметре стоит, это значит, что задана задержка для этого выхода «тревога».

√ Требуется подтверждение:

Если галочка на этом параметре стоит, это значит, что перед поступлением на данный вход сигнала и последующей выдачей сигнала тревоги на выход, необходимо получить сигнал подтверждения на «предупредительный вход».

√ Можно ли переключиться в режим охраны, пока активирован вход «тревога»:

Галочка на этом параметре означает, что устройство может переключится в режим охраны, при наличии сигнала на этом входе «тревога».

√ Задать дополнительный период выброса тумана для каждого входа.

Позволяет задать различные периоды выброса тумана для разных входов «тревога»

Магнитный датчик на гаражных воротах может потребовать более длительного периода выброса, чем датчик на небольшой задней двери.

√

Дверной звонок (Doorbell):

Этот режим означает, что выбранный вход установлен, как вход «дверной звонок». Пока устройство находится в режиме охраны, этот вход должен рассматриваться как обычный вход «тревога».

Однако, пока устройство не находится в режиме охраны, активация входа будет генерировать звуковую сигнализацию (дверной звонок).

Свойства режима «дверной звонок»:

Пока устройство находится в режиме охраны: Вход работает как обычный вход «тревога» с такой же функциональностью и такими же настройками параметров. Пока устройство не находится в режиме охраны: Активация этого входа включает дверной звонок. Громкость и период звучания могут задаваться: внутренний громкоговоритель или дверной звонок. Когда выход назначен как режим дверного звонка, он будет активным пока слышен сигнал дверного звонка.

Активация входа «дверной звонок»:

Пока устройство находится в режиме охраны: В зависимости от программной настройки этот вход может включать режим тревоги отрицательным или положительным импульсом. Пока устройство не находится в режиме охраны: В зависимости от программных настроек, этот вход может включать режим дверного звонка отрицательным или положительным импульсом, а также подачей уровня (0В или 12В). Режим дверного звонка активен, пока подается сигнал на этот вход.

→ Эта функция входа позволяет вам сэкономить на системе дверного звонка. Один и тот же датчик, (соответствующий обычным требованиям безопасности) может использоваться как тревожный датчик и как готовая система дверного звонка.

→ Активация входа «дверного звонка», не будет заноситься в журнал регистрации, пока устройство не находится в режиме охраны.

√

Паника (Panic):

При установке «режима паники», для данного входа означает, что при поступлении сигнала на этот вход, устройство должно незамедлительно произвести выброс тумана; «режим паники» может быть активирован независимо от «режима охраны», а также настройки параметров задержки и сигналов подтверждения. Обычно этот вход используется для подключения кнопки паники.

Свойства «режима паники»:

Красный индикатор «Тревога» на передней панели мигает, пока устройство находится в режиме паники. В момент запуска «режима паники» происходит незамедлительный выброс тумана (период выброса может быть установлен отдельно). Процесс выброса тумана, при активном режиме паники, может быть прерван, только выключением режима паники. Когда выброс тумана закончился или остановлен (прерван), и получен новый сигнал на вход «паника», то запустится новый период выброса тумана. Также см. температурная защита. Если выход назначен, как «выход паники», это означает, что данный выход будет активен до тех пор, пока работает «режим паники». В момент запуска «режима паники» срабатывает внутренняя сирена устройства. Громкость, а также длительность звучания сирены в режиме паники, может быть задана: - Громкоговоритель- сирена паники.

Активация входа паники:

В зависимости от программных настроек, данный вход может начать, либо прервать режим паники.

С помощью программы могут быть назначены дополнительные параметры для входа «паники».

Это такие параметры:

ü  Возможность включения Режима паники

Подача отрицательного или положительного импульса включает режим паники .

ü  Возможность выключения Режима паники

Подача отрицательного или положительного импульса выключает режим паники.

-  При одновременном выборе двух этих функций, можно последовательной подачей импульсов: включить (1-й импульс) и выключить (2-й импульс) режим паники.

-  Выбор параметра «Возможность включения паники» дает возможность

только включать режим паники.

-  Выбор параметра «Возможность выключения паники» дает возможность

только выключать режим паники (например, переключатель).

√

Бесшумная паника (Silent Panic):

Если выбран режим «вход бесшумной паники», устройство только изменяет состояние выхода, который назначен как «выход бесшумной паники», и удерживает его в течение от 3-х до 60-ти секунд ( используется для видео/аудио контроля).

Событие будет сохранено в журнале.

Активация входа бесшумной паники:

В зависимости от настроек программы, этот вход может включить режим бесшумной паники как отрицательным, так и положительным импульсом

√

Предупреждение (Warning):

Данный режим означает, что выбранный вход является предупреждающим/оповещательным входом.
