угла встречи ударной волны с препятствием и по табл. 3.2 и 3.3 опреде-

ляют степень и характер разрушения объекта.

Таблица 3.2

Значения избыточного давления ударной волны DPф, вызывающие различные

степени разрушения объектов

Наименование объекта	DPф (кПа), вызывающее разрушение
	слабое	среднее	сильное
Здания бескаркасные, кирпичные	10 – 20	20 – 30	30 – 50
Административные здания с металлическим каркасом	20 – 30	30 – 40	40 – 50
Промышленные здания с железобетонным каркасом и стенами	25 – 35	35 – 50	50 – 70

Таблица 3.3

Характер разрушений промышленных объектов воздушной ударной волной

Степень разрушения	Характер разрушений
Слабое	Разрушение части вспомогательных цехов, отдельных участков технологических коммуникаций; в цехах повреждения крыш, перегородок, коммуникаций, элементов АСУ
Среднее	Разрушение части технологических цехов, повреждение коммуникаций (энерго - и водоснабжения), разрушение части оборудования
Сильное	Разрушение большей части технологических цехов и основного технологического оборудования
Полное	Уничтожение всех основных цехов и энергетических установок

В выводах определяют возможность восстановления объекта и объем

ремонтных работ, а также потери людей в зданиях.

Примечание: Поражения люди получают в сильно разрушенных зданиях –

60%; среднеразрушенных – 10-15%.

Контрольная работа №3 (вариант)

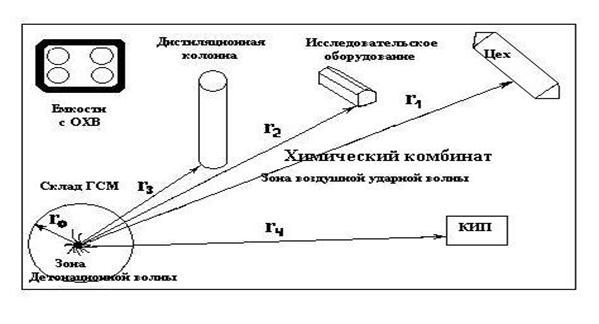

Тема: "Оценка устойчивости инженерно-технического комплекса объекта экономики к воздействию воздушной ударной волны"

Задание: Оценить последствия разрушения резервуара вместимостью Qн=…….т. сжиженного угле­водородного газа и взрыва образовавшейся газовоздушной смеси (коэффициент перехода в ГВС Кн =….) для элементов инженерно-технического комплекса объекта экономики.

Задача №1. Определить коэффициент поражения здания цеха, находящегося на расстоянии r1=….м от эпицентра взрыва. Цех расположен в …………… здании ………………… высотой Н = 22 м. Стеновое заполнение - …….. В здании находится кран гру­зоподъемностью Q =….т.

Задача №2. Определить необходимость и суммарное усилие крепления (болты работающие на срез - Qг) оборудования, расположенного на расстоянии

r2 =….м от эпицентра взрыва. Длина оборудо­вания L =…. м, высота h =….м, масса m =….кг. Коэффициент трения fтр =…. Коэффициент аэродинамического сопротивления Cx=….

Задача №З. Определить необходимость и суммарное усилие крепления (болты работающие на растяжение - Qв), дистилляционной колонны высотой

h =….м и массой m =….т расположенной на рас­стоянии r3 =….м от эпицентра взрыва. Коэффициент аэродинамического сопротивления Cx =….

Задача №4. Определить возможность инерционного повреждения прибора, рассчитанного на ударную перегрузку Пдоп =…. и расположенного на расстоянии r4=….м от эпицентра взрыва. Масса прибора m =…. кг, его длина L =….м, высота h =….м.

Определение радиуса зоны детонационной волны r0 производить по формуле [3.1](см. Кр.№2)

, [м] (это для всех задач КР№3).

Задача №1

Определить коэффициент поражения здания цеха, находящегося на расстоянии r1 =….м от эпицентра взрыва. Цех расположен в …здании …конструкции высотой Н =….м. Стеновое заполнение – ……… В здании находится кран грузоподъёмностью Q = …. т.

1. Определение безразмерного радиуса ударной волны на расстоянии r1:

;

2. Определение ΔРф на расстоянии r1 в зависимости от по формулам [3.3]

или [3.4]

3. Определение коэффициента поражения Кп из формулы:

Кi – коэффициенты, учитывающие:

Кк – тип конструкции (для бескаркасной = 1, каркасный = 2, монолитной = 3,5);

Км – вид материала стен (для дерева = 1, кирпича = 1,5, железобетонного слабого армирования = 2, железобетонного нормального армирования = 3);

Кв – высотность здания:

; где Нзд – высота здания;

Ккр – крановое оборудование

, где Q – грузоподъёмность крана, т;

Кс – сейсмостойкость: обычной конструкции = 1; сейсмостойкой = 1,5.

Примечание: принято считать, что здания получают слабые разрушения при

Кп = 35, средние = 56, сильные = 87, полные >87.

Выводы с учетом таблиц 3.3 и 3.3

Задача №2

Определить необходимость и суммарное усилие крепления (болты работающие на срез – Qг) оборудования, расположенного на расстоянии r2 =….м от эпицентра взрыва. Длина оборудования L=….м, высота h =….м, масса m =….кг. Коэффициент трения fтр =…. Коэффициент аэродинамического сопротивления

Сх =….

1. Определение безразмерного радиуса ударной волны на расстоянии r2:

;

2. Определение ΔРф на расстоянии r2 в зависимости от по формулам [3.3]

или [3.4]

3. Определение скоростного напора (ΔРск) воздуха

, где Р0 – атмосферное давление равно 101 325 Па

4. Определение силы смещения Fсм

, Н

где S – площадь предмета, видимого со стороны движения ВУВ (Миделя), т. е. h×L

5. Определение удерживающей силы незакрепленного предмета Fтр

, Н

где fтр – коэффициент трения, m – масса предмета, кг

g – ускорение свободного падения = 9,81 м/с2

6. Определение необходимости крепления оборудования производится из условия

Задача №3

Определить необходимость и суммарное усилие крепления (болты работающие на растяжение – Qв), дистилляционной колонны высотой h =….м, масса m =….т, расположенной на расстоянии r3 =….м от эпицентра взрыва. Коэффициент аэродинамического сопротивления Сх =….

1. Определение безразмерного радиуса ударной волны на расстоянии r3:

;

2. Определение ΔРф на расстоянии r3 в зависимости от по формулам [3.3]

или [3.4]

3. Определение скоростного напора (ΔРск) воздуха

, где Р0 – атмосферное давление равно 101 325 Па

4. Определение необходимости крепления дистилляционной колонны производится при сравнении опрокидывающего момента () и удерживающего момента (). Если >, то колонну необходимо закрепить усилием крепления Q·d.

Q определяется из условия:

, отсюда

отрицательный ответ указывает на то, что при данном Рск предмет устоит без крепления.

Задача№4

Определить возможность инерционного повреждения прибора, рассчитанного на допустимую ударную перегрузку Пдоп =…. и расположенного на расстоянии

r4 =….м от эпицентра взрыва. Масса прибора m =….кг, его длина L=….м, высота h =….м.

1. Определение безразмерного радиуса ударной волны на расстоянии r4:

;

2. Определение ΔРф на расстоянии r4 в зависимости от по формулам [3.3]

или [3.4]

3. Определение скоростного напора (ΔРск) воздуха

, где Р0 – атмосферное давление равно 101 325 Па

4. Определение возможного инерционного повреждения прибора осуществляется путём сравнения возможной расчетной ударной перегрузки (nуд) от ΔРск и допустимой перегрузки (nдоп).

, [4.1]

ударное ускорение a определяется из условия:

, [4.2], где

развернув формулу [4.2] определяется а

nуд определяем по формуле [4.1], сравниваем с nдоп и если nуд > nдоп, то прибор получит повреждение.

Порядок оформления контрольных работ

Контрольная работа выполняется студентом самостоятельно в виде домашнего задания. Она предназначена для выработки у обучаемых навыков и умения в самостоятельной работе с литературой и использования справочных материалов, а также знаний, полученных на занятиях, при раскрытии темы контрольной работы, определенной преподавателем.

Отчет о выполнении контрольной работы представляется обучаемым на отдельных листах формата А-4 по форме:

– титульный лист:

·  наименование академии (МИТХТ им. );

·  наименование кафедры и дисциплины;

·  полное наименование контрольной работы;

·  номер варианта;

·  группа;

·  студент (фамилия, инициалы);

·  руководитель (фамилия, инициалы);

·  Москва 200_ год.

– содержание контрольной работы:

·  задание на контрольную работу (целевая установка; исходные данные; что определить);

·  расчетная часть (выполняется в соответствии с алгоритмом, определенным преподавателем; расчеты по формулам производятся в полном объеме, а не ограничиваются конечным результатом;

·  выводы и решение начальника ГО объекта по защите персонала и населения в ЧС.

Контрольные вопросы к летучке №1

Тема: Введение в дисциплину "Защита в чрезвычайных ситуациях"

1. Основной закон, определяющий права и обязанности граждан в области защиты от ЧС.

2. Дать определение терминов: "чрезвычайная ситуация", "источник ЧС", "безопас­ность в ЧС", "поражающий фактор".

3. Основные поражающие факторы источников ЧС.

4. Классификация ЧС по характеру источника.

5. Классификация природных и техногенных ЧС по масштабу.

6. Основные подсистемы системы гражданской защиты в РФ.

7. Назначение и основные функции РСЧС.

8. Уровни и структура управления РСЧС.

9. Режимы функционирования РСЧС.

10. Определение термина "гражданская оборона".

11. Закон, определяющий функции ГО.

12. Принципы организации ГО РФ.

13. Назначение и основные задачи ГО на объекте экономики.

14. Основные службы ГО на объектах экономики и важнейшие на ХОО.

15. Виды, сроки, численность и порядок комплектования формирований ГО.

16. Классификация формирований ГО по: назначению, подчиненности, степени го­товности.

17. Основной закон, регламентирующий деятельность ГПС.

18. Виды и задачи пожарной охраны.

Тема 1. Характеристика источников чрезвычайных ситуаций

Занятие 1/1. Военные чрезвычайные ситуации

1. Дать определение термина "ядерное оружие".

2. Пути выделения ядерной энергии.

3. Дать определение терминов "коэффициент развития реакции", "критическая мас­са", "надкритическая масса", "подкритическая масса".

4. Типы и принцип действия ядерных боеприпасов.

5. Поражающие факторы ядерного взрыва.

6. Распределение энергии ядерного взрыва между поражающими факторами.

7. Основные параметры поражающих факторов ЯВ: ударной волны, светового из­лучения, проникающей радиации и радиоактивного заражения.

8. Продолжительность и дальность действия поражающих факторов ЯВ.

9. Значения избыточного давления, вызывающие поражение людей и разрушение

зданий.

10. Значения светового импульса, вызывающие поражение людей.

11. Основной параметр светового излучения ЯВ.

12. Что понимается под однократным, многократным и острым облучением.

13. Допустимые на военное время дозы облучения: однократного и многократного (за месяц, квартал, год).

14. Дать определение понятия "проникающая радиация". .

15. Источники и характер радиоактивного заражения местности при ЯВ.

16. Характеристики зон радиоактивного заражения.

17. Зонирование территории очага ядерного поражения.

18. Что такое "химическое оружие"?

19. Поражающие факторы химического оружия.

20. Боевые состояния БТХВ.

21. Классификация ОБ по физиологическому действию на организм человека.

22. Принцип действия бинарного химического боеприпаса.

23. Основные токсины. .

24. Дать определение понятий: "район применения химического оружия", "зона за­ражения", "очаг поражения".

25. Основные характеристики зоны химического заражения.

26. Что относится к биологическим средствам.

27. Характеристика основных видов зажигательных средств.

28. Принцип действия боеприпаса объемного взрыва.

Занятие 1/2. Природные и техногенные чрезвычайные ситуации

1. Типы опасных природных явлений и конкретные виды.

2. Дать определение понятия "землетрясение".

3. Поражающие факторы землетрясений.

4. Основные характеристики землетрясений и их параметры.

5. Классификация землетрясений по значениям магнитуды и интенсивности сотря­сения поверхности.

6. Дать определение понятий: "гипоцентр", "эпицентр", "эпицентральная зона".

7. Критическая крутизна склона, обусловливающая возможность возникновения оползней.

8. Поражающие факторы наводнения.

9. Параметры волны прорыва на равнинной и в горной местности

10. Дать определение понятия "селя" и его характеристику.

12. Дать определение и характеристику урагана и шторма.

13. Дать определение и характеристику смерча.

14. Дать определение и характеристику цунами.

15. Классификация природных пожаров по месту и скорости распространения огня.

16. Основные источники техногенных ЧС.

17. Количество АЭС в РФ.

18. Основные типы энергоблоков АЭС, применяемых в РФ.

19. Дать определение понятия "радиационная авария".

20. Поражающие факторы радиационной аварии.

21. Единицы измерения активности источника ИИ.

22. Дать определение понятия "мощность дозы излучения".

23. Единицы измерения мощности дозы от источника ИИ.

24. Механизм поражающего действия ионизирующих излучений.

25. Виды доз радиоактивного облучения и связь между ними.

26. Дозовые пределы облучения персонала и населения.

27. Значения естественного радиоактивного (радиационного) фона.

28. Зонирование территории радиационной аварии.

29. Поражающие факторы химической аварии.

30. Дать определение понятий: "опасное химическое вещество", "выброс", "пер­вичное облако", "пролив ", "вторичное облако".

31. Поражающее состояние и пути воздействия ОХВ на человека.

32. Дать определение понятий: "токсичность", "токсическая доза", "пороговая токсодоза", "смертельная концентрация", "стойкость".

33. Виды токсических доз и единицы их измерения.

34. Классификация ОХВ по характеру токсического действия.

35. Классификация ОХВ по токсической опасности.

36. Классификация химических аварий.

37. "Пожар" и его поражающие факторы.

38. Дать определение понятия "взрыв" и перечислить его поражающие факторы.

39. Виды взрывного горения. .

Занятие 1/3. Оценка потенциальной опасности объектов экономики

1. Основной закон, определяющий основы промышленной безопасности.

2. Дать определение понятия "промышленная безопасность ОПО".

3. Категорирование опасных производственных объектов.

4. Дать определение понятия "риск", "анализ риска", "оценка риска".

5. Виды риска и их показатели.

6. Критерии допустимого и приемлемого риска.

7. Порядок расчета коллективного риска.

8. Порядок расчета индивидуального риска.

9. Что включает оценка потенциальной опасности тобой ЧС.

10. Дать определение понятия "удельная смертность".

11. Критерии опасности ХОО.

12. Частные и обобщенный показатели опасности (ПО) ХОО.

13. Категории опасности ХОО в зависимости от обобщенного показателя опасно­сти.

14. Размеры санитарно-защитных зон в зависимости от класса ПОО.

15. Порядок расчета числа погибших при взрыве и химической аварии.

16. Порядок расчета радиуса зоны смертельного поражения при взрыве.

17. Степени огнестойкости зданий и сооружений.

19. Категории производств по взрывопожароопасности.

20. 0снования для обязательной разработки декларации промышленной безопас­ности.

Билет № (вариант контрольной летучки 1)

1. Сколько баллов содержит шкала магнитуд (Рихтера) землетрясений:

Вариант ответа	1	2	3	4	5
Количество баллов	5	9	12	8	6

2. Какой лесной пожар считается крупным.

Вариант ответа	1	2	3	4	5
Площадь, км2	10 и >	5 и >	2 и >	15 и >	1 и >

3. Дать определение понятия "Ядерное оружие".

4. Что лежит в основе количественной оценки степени потенциальной опасности ХОО.

5. Режимы функционирования системы гражданской защиты.

Контрольные вопросы к летучке № 2

Тема 3. Защита объектов экономики и населения в ЧС.

Занятие 3/1. Организация защиты объектов экономики и населения в ЧС.

1. Что понимается под «Защитой населения в ЧС».

2. Принципы организации и способы защиты населения в ЧС,

3. На какие группы подразделяется комплекс мероприятий защиты населения в ЧС и их содержание.

4. Сущность предупреждения ЧС.

5. Какие мероприятия включает «Предупреждение ЧС».

6. Проведение каких мероприятий предполагает «Профилактика возникновения источника ЧС».

7. Что означает понятие «Декларирование безопасности промышленного объекта» и в каких целях осуществляется.

8. Какие планы разрабатываются на объектах экономики для организации их защиты в ЧС.

9. Содержание комплекса мероприятий защиты населения в ЧС.

10. Что понимается под созданием различных фондов для организации защиты населения.

11. В соответствии с какими документами организуется обучение всех групп (каких) населения в области защиты от ЧС.

12. Сущность понятий «Выявление обстановки» и «Оценка обстановки». Методы обнаружения ионизирующих излучений. Краткая характеристика основных дозиметрических приборов (измерителей мощности дозы, дозы). Методы индикации ОХВ (ОВ), характеристика приборов химической разведки.

13. Этапы и методы выявления и оценки обстановки.

14. Средства и порядок оповещения населения о ЧС. Основные сигналы оповещения в ходе ведения военных действий и порядок действий по ним.

15. Дозиметрический и химический контроль: с какой целью проводится и как организуется.

16. Медико-профилактические и лечебно-эвакуационные мероприятия: с какой целью проводятся и как они достигаются.

17. Профилактика радиационных поражений: препараты увеличивающие радиоустойчивость организма, препятствующие усвоению РВ организмом и способствующие выводу РВ из организма.

18. Профилактические средства против отравляющих веществ.

19. Противоэпидемические мероприятия: неспецифическая и специфическая профилактика.

20. Режим радиационной и химической защиты: что определяют и какие режимы рекомендованы к использованию.

21. Кем и где вводятся режимы карантина и обсервации (их сущность); порядок действий населения.

22. Методы защиты от воздействия поражающих факторов источников ЧС.

23. Порядок защиты от воздействия ударной волны.

24. Порядок защиты от воздействия светового излучения.

25. Порядок защиты от поражающих факторов пожара.

26. Как можно защититься от воздействия паров хлора и аммиака простейшими средствами.

27. Порядок защиты при землетрясениях, ураганах, смерчах, наводнениях.

Занятие 3/2. Использование средств индивидуальной и медицинской защиты.

1. Классификация средств индивидуальной защиты.

2. Назначение фильтрующих средств индивидуальной защиты органов дыхания.

3. Назначение изолирующих дыхательных аппаратов.

4. Назначение противоаэрозольного фильтра.

5. Коэффициент фильтрации, как определяется и в каких пределах может быть.

6. На каком принципе основана очистка воздуха от вредных примесей на сорбенте (шихте).

7. Какие добавки имеются на сорбенте противогазовой коробки.

8. Состав гопкалита и его назначение.

9. Что такое динамическая активность (шихты) и по какой формуле определяется.

10. Какие основные элементы содержит фильтрующе-поглощающая коробка противогаза и их назначение; в какой последовательности они расположены и почему.

11. Что такое коэффициент подсоса и в каких пределах может быть.

12. Сопротивление дыханию противогаза, от чего зависит, единицы измерения и каких пределах может быть.

13. Основные показатели фильтрующих СИЗОД (противогазов).
14. Фильтрующие противогазы для взрослого населения и детей; средство защиты малышей.

15. Назначение дополнительных патронов ДПГ-1, ДПГ-3.

16. Состав осушителя в гопкалитовом патроне. ДПГ-1, ПЗУ.

17. Назначение промышленных фильтрующих противогазов.

18. По каким признакам определяется назначение противогазовых коробок промышленных противогазов.

19. По какому признаку можно определить наличие ПАФ в противогазовой коробке (малого и большого габаритов).

20. Типы респираторов.

21. На какие группы по назначению подразделяются респираторы.

22. Какие респираторы относятся к фильтрующим маскам и их назначение.

23. Противогазовые респираторы; марки и их назначение.

24. Газопылезащитные респираторы; марки и их назначение.

25. В чем отличие РПГ-67 от РУ-60М.

26. Простейшие СИЗОД; виды и их назначение.

27. Принцип действия изолирующих дыхательных аппаратов (ИДА).

28. На какие группы делятся ИДА по резервированию кислорода.

29. Сущность регенерации выдыхаемого воздуха с помощью регенеративных патронов (РП).

30. Какие вещества используются в РП для регенерации воздуха.

31. Сколько литров кислорода потребляет человек в покое, ходьбе, тяжелой работе.

32. Самоспасатели: виды и их назначение.

33. Типы фильтрующих средств индивидуальной защиты кожи (СИЗК).

34. На чем основано защитное действие фильтрующих СИЗК.

35. Как можно придать защитные свойства бытовой одежде.

36. Основные типы изолирующих СИЗК.

37. Порядок подбора роста шлем-маска для детей и взрослых (в зависимости от типа шлем-маски).

Занятие 3/3. Инженерная защита и эвакуация персонала ОЭ и населения в ЧС.

1. Дать определение понятия «защитное сооружение».

2. Классификация защитных сооружений.

3. Классификация убежищ по типу, степени защиты, вместимости и месту расположения.

4. Основные и вспомогательные помещения убежищ.

5. Санитарно-гигиенические требования к убежищу.

6. В каких режимах может работать система воздухоснабжения убежищ.

7. Норма подачи воздуха на 1 укрываемого в режимах чистой и фильтровентиляции.

8. Минимальная величина подпора воздуха в убежище.

9. В каких случаях убежище переводится на режим изоляции с регенерацией воздуха.

10. Сущность и способы регенерации воздуха в убежище.

11. Количество поглощаемого углекислого газа и подаваемого кислорода в час на 1 укрываемого при режиме регенерации с использованием РП с ХПИ и кислородным (воздушным) баллоном.

12. Оборудование, обеспечивающее режим изоляции с регенерацией воздуха.

13. В каком объеме в убежище создается запас воды на 1 укрываемого в сутки.

14. Когда строятся БВУ и какой вместимости.

15. Назначение противорадиационных укрытий (ПРУ).

16. Какая может быть вентиляция воздуха в ПРУ.

17. Простейшие укрытия и их характеристика.

18. Коэффициент ослабления (Косл) ударной волны открытой и перекрытой щелью.

19. Коэффициент ослабления проникающей радиации открытой и перекрытой щелью.

20. Дать определение понятия «эвакуация».

21. Виды, способы и принципы эвакуации.

22. Основные эвакоорганы, создаваемые эвакокомиссией.

23. На какое количество эвакуируемых назначается СЭП.

24. Что должны иметь при себе эвакуируемые при прибытии на СЭП.

25. Где и с какой целью организуется промежуточный пункт эвакуации (ППЭ).

26. Где и с какой целью организуется приемный эвакуационный пункт (ППЭ).

27. Численность эвакуируемых в пеших колоннах.

28. Скорость движения пеших колонн.

29. Протяженность и продолжительность суточного перехода пешим порядком.

30. Через какие промежутки времени назначаются малые и большие привалы и какова их продолжительность.

Занятие 4/1. Ликвидация рхб-заражения.

1. Дать определение понятия «Ликвидация последствий ЧС».

2. Важнейшие мероприятия (их содержание), проводимые при ликвидации ЧС, связанной с разливом ОХВ, на стадиях аварийно-спасательных и аварийно-восстановительных работ.

3. Дать определение понятий «обеззараживание», «дегазация», «дезактивиция», «дезинфекция», «демеркуризация», «специальная обработка», «санитарная обработка».

4. Виды загрязнений (заражений), в зависимости от их агрегатного состояния.

5. Методы обеззараживания рхб-зараженных объектов и их содержание.

6. Способы обеззараживания различных видов загрязнений.

7. Типы рецептур, применяемые для обеззараживания различных поверхностей.

8. Процессы, происходящие при взаимодействии дегазирующих рецептур с жидкими фазами ОХВ.

9. Вещества (их характеристика), применяемые для приготовления обеззараживающих рецептур.

10. Виды рецептур, в зависимости от веществ, применяемых для их приготовления.

11. Рецептуры окислительно-хлорирующего действия на основе гипохлоритов, хлораминов, их состав и область применения.

12. Рецептуры нуклеофильного действия, их состав и область применения.

13. Алкоголятные рецептуры и область их применения.

14. Какие дегазирующие растворы можно приготовить на объекте экономики.

15. Нормы расхода дегазирующих растворов.

16. Рецептура, применяемая для дезинфекции тела человека.

17. Обеззараживающие растворы, применяемые для нейтрализации аммиака, ацетонитрила, сероуглерода, синильной кислоты, окиси этилена, хлора, ртути.

18. Состав дезактивирующей рецептуры, применяемой жидкостным и газожидкостным методом.

19. Что применяется для обмывания слизистых оболочек глаз, носа и носоглотки.

20. Что применяется для дегазации открытых участков человека и обмундирования.

21. Технические средства обеззараживания, состоящие на вооружении войск ГО.

22. Техника коммунального хозяйства, используемая для обеззараживания различных поверхностей.

Билет № (вариант контрольной летучки 2)

1. На какие группы подразделяется комплекс мероприятий защиты населения и ЧС.

2. Как определяется коэффициент фильтрации (проницаемости) и в каких пределах может быть?

3. Санитарно-гигиенические требования к убежищу.

4. Что должны иметь при себе эвакуируемые при прибытии на СЭП.

5. Какими растворами обеззараживается синильная кислота, фосген и хлор.
