1 июня, 2008

Пенная система 170a

ТЕХНИЧЕСКИЕ ДАННЫЕ

КОНТРОЛЛЕР СООТНОШЕНИЯ ПОТОКА ДЛЯ БАКОВ-ДОЗАТОРОВ И ДЛЯ

РЕГУЛЯТОРОВ ДАВЛЕНИЯ

МОДЕЛИ СРС (ДОЗАТОР)

The Viking Corporation, 210 N Industrial Park Road, Hastings MI 49058

Телефон: 1 Технический Отдел 4 Факс: Email: techsvcs@vikingcorp.com

1. ОПИСАНИЕ ИЗДЕЛИЯ

Дозатор Модели СРС 2.5, 3, 4, 6 и 8 предназначены для подачи необходимого количества пеноконцентрата в поток воды при широком диапазоне расходов и давлений с наименьшими потерями давления. Данные устройства используются совместно с баком-дозатором или с насосной системой дозирования пены. Дозаторы перечислены в UL и одобрены FM при использовании с определенными пеноконцентратами. Обычно применяются для защиты резервуаров с легковоспламеняющейся жидкостью, наливных эстакад, ангаров для самолетов, вертодромов или любых мест, где используется, хранится, перерабатывается или транспортируется легковоспламеняющаяся жидкость.

2. ПЕРЕЧИСЛЕНИЯ И СЕРТИФИКАЦИЯ

Перечислен в UL

Одобрен FМ

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

Спецификации:

См. Таблицу 1

Подпись:Стандарты Материалов:

Корпус – ASTM латунь

Впускное Сопло – SAE #72 Латунь

Дозирующее Отверстие - SAE #72 Латунь

Установочные Винты Впускного Сопла – Нержавеющая Сталь

Удерживающее Кольцо Дозирующего Отверстия - Нержавеющая Сталь

Информация по Заказу:

См. Таблицу 1

4. УСТАНОВКА

Чтобы убедиться в правильной работе дозатора при использовании с баком-дозатором, давление пеноконцентрата в дозаторе должно колебаться в пределах 2 psi давления водоснабжения.

НЕ нашли? Не то? Что вы ищете?

Чтобы убедиться, что дозирование идет правильно во всем диапазоне потока, в течение работы системы давление воды на входе должно быть минимум 30 psi.

Пожалуйста, смотрите информацию по минимально рекомендуемой длине трубы, необходимой до и после дозатора, в таблице размеров дозатора.

5. ПРИНЦИП ДЕЙСТВИЯ

Принцип работы дозатора основан на использовании модифицированной трубки Вентури. Т. к. вода проходит через впускное сопло, давление понижается вокруг сопла. Это падение позволяет подавать пеноконцентрат в поток воды через отверстие подачи пеноконцентрата.

6. ОСМОТРЫ, ИСПЫТАНИЯ И ОБСЛУЖИВАНИЕ

ПРИМЕЧАНИЕ: Владелец несет ответственность за сохранение противопожарной системы и устройств в надлежащем рабочем состоянии. Минимальные требования по обслуживанию и осмотрам см. в одобренных стандартах, таких как NFPA, LPC, и VdS, которые описывают уход и обслуживание спринклерных систем. В дополнение, Уполномоченные Органы могут ввести дополнительные требования по обслуживанию, испытаниям и осмотрам, которым необходимо следовать.

ВНИМАНИЕ: Любое обслуживание или испытание системы, включающее в себя отключение контрольного клапана или выведение системы обнаружения из рабочего состояния, может отменить противопожарную защиту данной системы. Перед началом проведения работ предупредите Уполномоченные Органы. На участке отключенной системы необходимо присутствие пожарной бригады.

7. ПОСТАВКА

Пенное оборудование фирмы Viking мож­но приобрести через сеть нацио­нальных или междуна­родных дистрибьюторов. Для определения ближайшего к Вам дистрибьютора обращайтесь к веб-сайту или свя­житесь с корпорацией Viking.

8. ГАРАНТИИ

Подробные условия гарантии см. в действующем прейску­ранте или свяжитесь c корпорацией Viking напрямую.

Form № F_041497

1 июня, 2008

Пенная система 170b

ТЕХНИЧЕСКИЕ ДАННЫЕ

КОНТРОЛЛЕР СООТНОШЕНИЯ ПОТОКА ДЛЯ БАКОВ-ДОЗАТОРОВ И ДЛЯ

РЕГУЛЯТОРОВ ДАВЛЕНИЯ

МОДЕЛИ СРС (ДОЗАТОР)

The Viking Corporation, 210 N Industrial Park Road, Hastings MI 49058

Телефон: 1 Технический Отдел 4 Факс: Email: techsvcs@vikingcorp.com

Таблица 1: Спецификации

Размер

Пеноконцентрат

Дозатор

Пеноконцентрат

Артикул

фирмы

Viking

Артикул

Модели

Артикул

фирмы

Viking

Диаметр

Отверстия

Min

поток

Max

поток

Перечисления

и Одобрения

мм

Л/мин

Л/мин

2-1/2’’

(65 мм)

Резьба

1’’ NPT

1% AFFF

F14969

C103

F15001/A

3.6

170.3

1438.4

UL/FM

3% AFFF

F14970

C303

F15001/B

6.4

98.4

1665.4

UL/FM

3% AFFF MS

F14971

C301 MS

F15001/C

6.4

151.4

1514.0

UL

3%/6% AR-AFFF@3%

F14973

C363

F15001/D

6.4

442.9

942.6

UL/FM

3%/6% AR-AFFF@6%

F14973

C363

F15001/E

9.3

469.3

1279.3

UL/FM

2% высокая Ех

F14974

C2

F15001/H

-

469.3

942.5

UL

3% AR-AFFF

F14972

CUG

F15000/J

6.9

431.5

1457.4

UL/FM

3’’

(80 мм)

Диск

4-1/4’’ NPT

1% AFFF

F14969

C103

F15007/A

5.1

287.7

2948.8

UL/FM

3% AFFF

F14970

C303

F15007/B

9.3

90.8

2922.0

UL/FM

3% AFFF MS

F14971

C301 MS

F15007/C

9.3

124.9

2922.0

UL/FM

3%/6% AR-AFFF@3%

F14973

C363

F15007/D

9.3

734.3

2850.1

UL/FM

3%/6% AR-AFFF@6%

F14973

C363

F15007/E

12.6

741.9

2857.7

UL/FM

2% высокая Ех

F14974

C2

F15007/H

-

624.5

2948.5

UL

3% AR-AFFF

F14972

CUG

F15007/J

9.7

783.5

3103.7

UL/FM

4’’

(100 мм)

Диск

1-1/2’’ NPT

1% AFFF

F14969

C103

F15013/A

6.7

382.3

5601.8

UL/FM

3% AFFF

F14970

C303

F15013/B

12.3

83.3

5299.0

UL/FM

3% AFFF MS

F14971

C301 MS

F15013/C

12.3

200.6

5988.5

UL/FM

3%/6% AR-AFFF@3%

F14973

C363

F15013/D

12.3

1124.1

5049.2

UL/FM

3%/6% AR-AFFF@6%

F14973

C363

F15013/E

17.1

1491.3

5219.5

UL/FM

2% высокая Ех

F14974

C2

F15013/H

-

1495.1

4163.5

UL

3% AR-AFFF

F14972

CUG

F15013/J

12.9

1551.9

5677.5

UL/FM

6’’

(150 мм)

Диск

2’’ NPT

1% AFFF

F14969

C103

F15019/A

9.8

556.4

10791.0

UL/FM

3% AFFF

F14970

C303

F15019/B

17.8

87.1

10758.1

UL/FM

3% AFFF MS

F14971

C301 MS

F15019/C

17.8

378.5

12255.8

UL/FM

3%/6% AR-AFFF@3%

F14973

C363

F15019/D

17.8

2680.1

10875.5

UL/FM

2% высокая Ех

F14974

C2

F15019/H

-

3065.8

10106.0

UL

3% AR-AFFF

F14972

CUG

F15019/J

19.9

2577.6

12066.6

UL/FM

8’’

(200 мм)

Диск

2-1/2’’NPT

1% AFFF

F14969

C103

F15026/A

13.3

1184.8

12219.3

UL/FM

3% AFFF

F14970

C303

F15026/B

24.8

333.1

14757.7

UL/FM

3% AFFF MS

F14971

C301 MS

F15026/C

24.8

196.8

14924.3

UL/FM

3% AR-AFFF

F14972

CUG

F15026/J

28.4

5750.0

12431.3

UL/FM

1 июня, 2008

Пенная система 170с

ТЕХНИЧЕСКИЕ ДАННЫЕ

КОНТРОЛЛЕР СООТНОШЕНИЯ ПОТОКА ДЛЯ БАКОВ-ДОЗАТОРОВ И ДЛЯ

РЕГУЛЯТОРОВ ДАВЛЕНИЯ

МОДЕЛИ СРС (ДОЗАТОР)

The Viking Corporation, 210 N Industrial Park Road, Hastings MI 49058

Телефон: 1 Технический Отдел 4 Факс: Email: techsvcs@vikingcorp.com

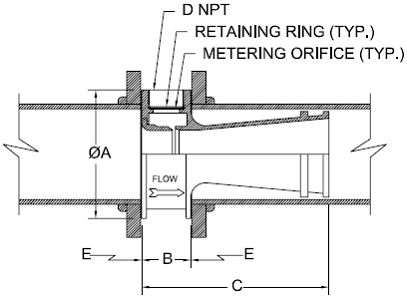

2.5’’ Дозатор

Удерживающее Кольцо (тип.)


Дозирующее Отверстие (тип.)


Поток



3’’-8’’ Дозаторы

Размер

А (см)

В (см)

С (см)

D (NPT)

E* (см)

Вес (кг)

2-1/2’’

10,9

6,10

17,5

1’’

31,0

3,6

3’’

13,5

6,35

16,0

1-1/4’’

39

5,4

4’’

17,3

6,99

20,3

1-1/2’’

51

10,0

6’’

21,6

8,26

31,5

2’’

77

17,2

8’’

27,7

9,02

31,5

2-1/2’’

102

33,1

* Необходимая длина трубы до и после дозатора

1 июня, 2008

Пенная система 170d

ТЕХНИЧЕСКИЕ ДАННЫЕ

КОНТРОЛЛЕР СООТНОШЕНИЯ ПОТОКА ДЛЯ БАКОВ-ДОЗАТОРОВ И ДЛЯ

РЕГУЛЯТОРОВ ДАВЛЕНИЯ

МОДЕЛИ СРС (ДОЗАТОР)

The Viking Corporation, 210 N Industrial Park Road, Hastings MI 49058

Телефон: 1 Технический Отдел 4 Факс: Email: techsvcs@vikingcorp.com

КРИВЫЕ РАСХОДА И ПОТЕРЬ НА ТРЕНИЕ

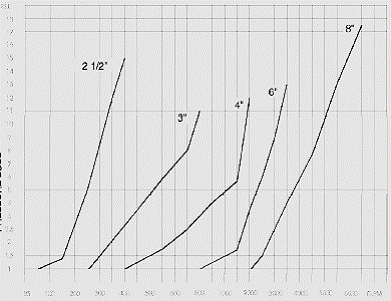

Кривые Потерь на Трение


Потери Давления


Расход

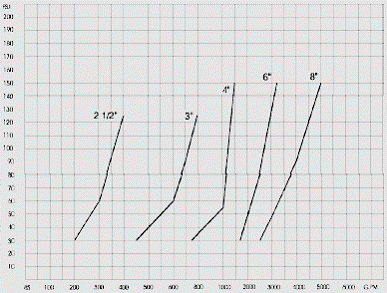

Давление Воды на Входе


Минимальное Давление на Входе

VS

Поток


Расход Воды
