МЕГАОММЕТРЫ ДЛЯ КОНТРОЛЯ ИЗОЛЯЦИИ
ЭЛЕКТРООБОРУДОВАНИЯ ПРОИЗВОДСТВА
"РЕКОРД"
|
 |
.
Одними из таких приборов являются электронные мегаомметры, серийно выпускаемые с 1999г. Александровским институтом телевизионной техники "Рекорд". Разработка этих приборов велась по техническому заданию Корпорации ЕЭЭК и учитывала конкретную специфику обслуживания энергосистем. А именно:
- эксплуатацию в условиях сильных электрических и магнитных полей;
- обеспечение измерений в условиях наличия токов влияния;
- обеспечение измерений по 3-х зажимной прямой и перевернутой схемам включения;
- измерение сопротивлений в широком интервале значений;
- автоматический расчет и индикацию коэффициента абсорбции;
- автоматический выбор диапазона измерения.
Институтом проводится постоянная работа по совершенствованию схемы и конструкции мегаомметров, расширению их функциональных возможностей, повышению качества и надежности. Так, анализируя рынок сбыта и потребности потенциальных потребителей мегаомметров, была выявлена необходимость документировать результаты измерений в энергонезависимой памяти прибора с возможностью передачи записанной информации на персональный компьютер в виде протокола измерений. В результате "Рекорд" был разработан новый ряд мегаомметров М3, М3-1 и М4, в которых это требование выполнено. Энергонезависимая память позволяет автоматически фиксировать до 450 измерений. При этом в каждом случае записываются значения сопротивления через каждые 5 с, начиная с 15-й секунды. Это позволяет следить за динамикой изменений сопротивления в процессе контроля. Одновременно в память записываются; порядковый номер измерения, его дата и время, подаваемое на объект напряжение, значение коэффициента абсорбции. Связь с компьютером осуществляется с помощью интерфейса RS-232 и прилагаемого к мегаомметру программного обеспечения.
Одним из существенных достоинств мегаомметров является возможность измерения коэффициента абсорбции, характеризующего степень ухудшения изоляционных характеристик. Это позволяет использовать мегаомметры в качестве диагностических: предотвратить потери электроэнергии за счет ухудшения изоляции, получить данные, характерные для определенных видов дефектов изоляционных конструкций. Применяемые в настоящее время в энергетике мегаомметры такими возможностями не обладают.
Возможность измерения по прямой и перевернутой схемам включения существенно расширяет область применения приборов, допускает использование мегаомметров для измерений как заземленного, так и изолированного электрооборудования.
Достаточная мощность источников высокого напряжения мегаомметров позволяет обеспечить на объекте измерения стабильное высокое напряжение практически во всем диапазоне измеряемых сопротивлений. Это исключает возможность искажения результатов измерений за счет протекания зарядных токов емкости объекта, появляющихся при изменении высокого напряжения.
На жидкокристаллическом индикаторе мегаомметров в различных режимах отображается следующая информация:
- меню работы;
- номер измерения;
- результат измерения;
- дата измерения;
- время измерения в секундах (до 60 с);
- значение высокого напряжения на объекте;
- текущее значение измеряемого сопротивления в кОм, МОм, ГОм;
- значение коэффициента абсорбции;
- о ходе заряда аккумуляторной батареи М3, М3-1;
- о разряде аккумуляторной батареи;
- о коротком замыкании в цепи измерения;
- о перегрузке цепей экранирования;
- о включении режима работы с персональным компьютером.
Все мегаомметры имеют подсветку жидкокристаллического индикатора, что позволяет работать в условиях недостаточной освещенности.
Приборы находятся в сборных пластмассовых корпусах, Для пылезащищенности мегаомметров лицевые панели и дно соединены с корпусом через резиновые прокладки. В рабочем состоянии мегаомметры располагаются в горизонтальном положении. Для переноса мегаомметры снабжены откидывающейся ручкой.
Существенным преимуществом мегаомметров является простота их применения. Предварительное тестирование приборов, полная автоматизация измерений обеспечивают проведение измерений путем нажатия одной кнопки.

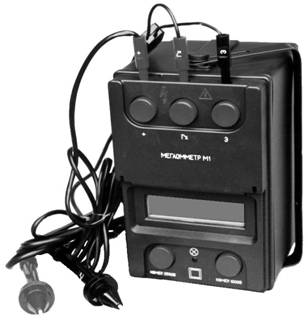

С 1999г. по 2003г. институтом выпускались мегаомметры М1 и М2. В настоящее время - выпускаются четыре типа более совершенных мегаомметров:М1-ЖТ, М3,
М3-1 и М4. Основные технические характеристики их приведены в таблице.
Все мегаомметры прошли сертификационные испытания, имеют сертификаты утверждения типа и сертификаты соответствия, внесены в Государственный Реестр.
Применение наших мегаомметров позволяет поставить контроль изоляции электрооборудования на качественно новую ступень – обеспечить качественную диагностику и соответствующую профилактику оборудования
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕГАОММЕТРОВ
Таблица
Наименование параметра | Значение для мегаомметра |
| ||
М1-ЖТ,М3 | М3-1 | М4 |
| |
Пределы измерения сопротивления | от 100 кОм до 100 ГОм | от 100 кОм до 50 ГОм |
| |
Рабочие напряжения | 1000 и 2500 В | 500 и 1000 В | 1000 и 2500 В |
|
| Мощность источника рабочего напряжения | 3 Вт | 15 Вт | |
Допустимый ток по цепям экранирования объекта | 0,5 мА | 2,5 мА |
| |
Питание | от встроенной аккумуляторной батареи 12 В | от сети 220 В ± 10% частотой 50-60 Гц |
| |
Диапазон измерения коэффициента абсорбции | 1 – 5 |
| ||
Рабочий диапазон температур | от - 10 до + 40 ˚С |
| ||
Допустимая основная погрешность измерения | ≤ 5% |
| ||
Влагоустойчивость | повышенная влажность 90% при 30° С |
| ||
Масса, не более | 4,0 кг |
| ||
Габаритные размеры (длина х ширина х высота) | 272 х 170 х 190 мм |
| ||
Мегаомметры М1-ЖТ, М3 и М3-1 комплектуются устройством для заряда аккумуляторной батареи.
В 2001 году на конкурсе «Национальная безопасность» мегаомметры М1, М1-ЖТ и М2 награждены медалью «Гарантия качества и безопасности».
По результатам VI Национального конкурса «Российская Марка» проводимом в 2001 году мегаомметры М2 и М1-ЖТ удостоены Золотого Знака качества «Российская Марка»
мегаомметр М1 удостоен Серебряного Знака качества «Российская Марка»
|
