Модуль Охранной Сигнализации для Витрин

Модуль Охранной Сигнализации для Витрин

МОС – 2В

Модуль Охранной Сигнализации

для Витрин

Назначение модуля.

Модуль предназначен для использования в качестве устройства сигнализации при несанкционированном вскрытии витрин.

Возможности.

2 – независимые зоны охраны Возможность постановки и снятия режима охраны при помощи Ключа ТМ (Dallas) Отображение состояния модуля при помощи светодиодов
Режим – «охрана» Режим – «программирования» Режим – «тревога»
Память тревоги
Мигание светодиода зоны 1 Мигание светодиода зоны 2
При выключении и включении питания – модуль возвращается в состояние, при котором было выключено питание Выходное реле имеет НО и НЗ контакты. Наличие зуммера для подачи звуковых сигналов

Защищённость модуля.

Защита от переполюсовки питания Защита от помех по цепи питания

Зоны.

1–я зона – витрина №1

2–я зона – витрина №2

Режимы работы.

При закрытии витрины (замыкания контакта зоны) модуль автоматически, через время задержки Т-1, становится на охрану.

Режим «ВИТРИНЫ ОТКРЫТЫ» – 1-я или 2-я зоны сняты с охраны, контакты соответствующей зоны разомкнуты и светодиод погашен.

Режим «ОХРАНА» - 1-я или 2-я зоны – под охраной. Контакты соответствующей зоны замкнуты.

Горит красный светодиод 1 или 2 (на плате модуля) и внешний светодиод 4 или 5.

Режим «ТРЕВОГА» - При тревоге зоны - 1 или 2 - мигают светодиоды 1 или 2 (4 или 5), срабатывает реле, звучит зуммер.

Работа модуля.

При включении питания модуль находится в режиме «ВИТРИНЫ ОТКРЫТЫ». После закрытия витрины 1 или 2, через время задержки, соответствующие зоны переходят в режим «ОХРАНА» - горит светодиод соответствующей зоны. Для открытия витрины, необходимо коснуться жетоном пользователя до считывателя этой витрины. Светодиод погаснет, и зона окажется в режиме «ВИТРИНЫ ОТКРЫТЫ». Если витрина снята с охраны и не открыта в течение времени задержки «Т-2» - она снова перейдёт в режим «ОХРАНА».

При несанкционированном вскрытии витрины - модуль переходит в режим «ТРЕВОГА». Снятие режима тревоги производится путём касания жетона пользователя до считывателя зоны, на которой произошла тревога.

Перевод модуля в режим «ВИТРИНЫ ОТКРЫТЫ» можно осуществить нажатием на кнопку, при этом с охраны снимутся обе зоны одновременно.

Программирование.

Программирование производится в режиме «ВИТРИНЫ ОТКРЫТЫ» (сняты с охраны).

Вход в режим программирования модуля производится путём касания «МАСТЕР» жетоном до считывателя. При каждом касании модуль переходит в следующий режим программирования (см. табл. режимов программирования.)

Программирование «МАСТЕР» жетонов.

«МАСТЕР» жетоны позволяют изменять временные задержки модуля, а так же программировать жетоны «ПОЛЬЗОВАТЕЛЯ».

При поставке, в память модуля не запрограммированы ни какие жетоны. При включении питания, модуль переходит в режим программирования мастер жетонов – горит зелёный светодиод 3 в течение 10 секунд. В это время можно запрограммировать 2 «МАСТЕР» жетона, путём касания жетонов к подсоединённому считывателю. После истечения 10 секунд модуль перейдёт в режим «День». Если за это время запрограммирован 1 жетон, второй больше не программируется.

Программирование жетонов «ПОЛЬЗОВАТЕЛЯ»

Для программирования жетонов пользователя необходимо перевести модуль в режим № 1 - программирования жетонов «ПОЛЬЗОВАТЕЛЯ» (см. таблицу режимов программирования). Для этого нужно коснуться мастер жетоном до считывателя 1 раз – (загорится зелёный светодиод 3). После этого коснуться считывателя программируемыми жетонами (до 12 штук). Для выхода из режима программирования жетонов нужно перейти в режим 4 - ещё раз коснуться мастер жетоном считывателя – 3 раза, при этом зелёный светодиод погаснет. Либо подождать 10 секунд и модуль сам выйдет из данного режима.

Выключение зуммера.

Для выключения зуммера – удалите перемычку на плате

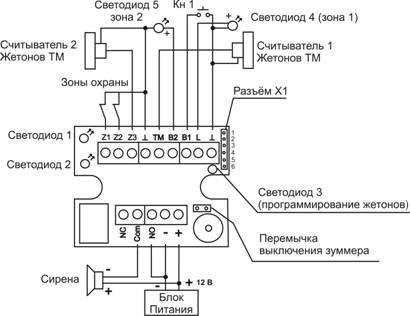

(см. рис. 1).

ТЕНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Время задержки автопостановки на охрану– от 1 сек до 4 мин (установлено 2 сек) Время задержки автопостановки на охрану при случайном снятии с охраны– от 1 сек до 4 мин (установлено 10 сек) Время тревоги – от 10 сек до 4 мин (установлено 10 сек) Время срабатывания зон – не более 200 мс Температура эксплуатации – от -30 до +50°С Относительная влажность – до 95 %

ПИТАНИЕ

Напряжение питания – 11-14 В Ток потребления в режиме покоя – 20 мА Ток потребления в режиме тревоги – не больше 80 мА

РЕЛЕ

Ток коммутации – 30 В 3А

ЖЕТОНЫ

Кол-во «мастер» жетонов – до 2 шт. Кол-во жетонов «пользователя» – до 12 шт. Удаление считывателя от контроллера – 10 м.

Программирование временных задержек для МОС-1В

Модуль позволяет перепрограммировать временные задержки постановки на охрану, а так же изменять длительность срабатывания реле.

Для программирования временной задержки постановки модуля на охрану, необходимо перевести модуль в режим программирования нужной задержки (см. таблицу режимов программирования) путём касания «мастер» жетона до считывателя соответствующее количество раз. Затем нажать кнопку «Кн 1» необходимое количество раз, согласно таблице.

Рис. 1

При программировании задержек постановки на охрану, нажатие на кнопку Кн 1 увеличивает время – на 1 секунду (от 1 сек. до 4 мин.).

Для программирования длительности срабатывания реле, необходимо перевести модуль в режим программирования №4 и нажать «Кн-1» необходимое количество раз согласно таблице.

При программировании времени срабатывания реле, нажатие на кнопку Кн 1 увеличивает время задержки – на 10 секунд (от 10 сек. до 4 мин.).

Если в каком либо режиме программирования, кнопка не была нажата, то временные задержки сохраняются старые, а если нажата, то задержка, при каждом нажатии, начинается с минимального значения.

Для выхода из режимов программирования надо подождать 10 секунд либо перейти в режим №5.

Если считыватель жетонов имеет встроенный светодиод, то его целесообразно использовать как светодиод № 4 или №5.

Таблица режимов программирования

Режим	Свечение светодиодов	Программируемая функция
1	Зелёный 3	Программирование жетонов пользователя до 12 шт.
2	Зелёный 3 Красный 2	Программирование задержки постановки на охрану - по 1 сек. (от 1 сек. до 4 мин.)
3	Зелёный 3 Красный 1	Программирование задержки постановки на охрану при случайном снятии с охраны - по 1 сек. (от 1 сек. до 4 мин.)
4	Зелёный 3 Красный 1 Красный 2	Программирование времени срабатывания реле по 10 сек. (от 10 сек. до 4 мин.)
5	Светодиоды Погашены	Выход из режима программирования

Удаление жетонов пользователя.

Для удаления жетонов «пользователя» необходимо перевести модуль в режим №1 (программирование жетонов), нажать и удерживать кнопку «Кн1» 1 секунду. Сигнал зуммера подтвердит удаление всех жетонов. Для выхода из режима программирования необходимо перейти в режим №5 или подождать 10 секунд.

Стирание «МАСТЕР» жетонов.

Если «МАСТЕР» жетоны пришли в негодность или утеряны - их можно стереть из памяти и на их место записать новые. Для этого выключите питание, Соедините перемычкой контакты 2 и 3 сверху системного разъёма. Подайте питание. Загорится зелёный светодиод 3, сигнализируя о стирании из памяти «МАСТЕР» жетонов. Удалите перемычку. Теперь модуль находиться в исходном состоянии. При этом все жетоны «ПОЛЬЗОВАТЕЛЯ» и временные задержки сохранены.

Гарантийные обязательства:

Предприятие - изготовитель гарантирует соответствие модуля указанным техническим характеристикам при соблюдении условий эксплуатации, указанных в этой инструкции.

Cрок эксплуатации прибора составляет не менее 5 лет со дня отгрузки от предприятия-изготовителя. Срок гарантийного ремонта составляет 18 месяцев со дня продажи. Модули, у которых во время гарантийного срока будут выявлены неисправности, возникшие по вине производителя, безвозмездно ремонтируются или заменяются предприятием-изготовителем на исправные, при условии соблюдения правил эксплуатации.

Гарантия не действительна в следующих случаях:

При отсутствии на гарантийном талоне подписи продавца и печати магазина. При наличии следов вскрытия; при обнаружении механических повреждений и повреждений, вызванных нарушением правил эксплуатации (следы ударов, трещины в корпусе, искривление корпуса из-за перегрева, следы повреждения водой, следы пайки и т. д.) При нарушении правил эксплуатации, изложенных в инструкции. При повреждении изделия, прямо или косвенно вызванного внешними причинами (водой, пожаром, стихийными бедствиями, бросками напряжения в сети, грозой и т. д.) При повреждении изделия, вызванного неквалифицированным монтажом.

	Серийный номер:
М. П.	Дата продажи:
Подпись продавца	Гарантийный срок:
