Инженерно-геодезические изыскания для строительства (стр. 15 )

в графе 1 - номера штативов и реек. Первым записывается номер задней рейки;

в графе 2 - записывается способ привязки к реперу, с указанием как ставилась рейка;

отсчеты по средней нити по черной стороне задней рейки записывают в графу 6 (1), по двум дальномерным штрихамв графу 3;

отсчеты по средней нити по черной стороне передней рейки - в графу 7 (4), а по дальномерным штрихам в графу 4 (5 и 6);

отсчеты по средней нити по красной стороне передней рейки (7) и задней (8) записывают соответственно в графы 7 и 6;

отсчеты по средним нитям черной стороны реек должны быть не менее 300. В противном случае следует менять высоту нивелира и повторно выполнять все наблюдения на станции.

При обработке результатов наблюдений на станции:

производят подсчет расстояний между передней и задней рейками: (9) = и (10) = и контрольные превышения: (11) = и (12) = Разности (13) = и (13) = (должны быть не более 30 мм и равны между собой. Если разности (13) более 30 мм, измерения на станции производят заново;

вычисляют превышения по средним нитям по черной (14) = и красной (15) = сторонам реек. Эти превышения должны отличаться на разность высот нулей реек ±3 мм;

вычисляют разность высот нулей первой и второй реек (16) = и (17) = Равенство разностей (= (является контролем вычислений на станции;

среднее контрольное превышение [(11) + (12)]/2 должно отличаться от превышения по средней нити по черным сторонам реек (14) не более, чем на 3 мм. В противном случае наблюдения на станции повторяют заново.

Выполнив вышеуказанные вычисления на станции, убедившись в правильности вычислений и в соблюдении допусков неравенства плеч и высоты прохождения визирного луча над поверхностью земли, нивелировщик производит смену стоянки. Передняя точка стояния рейки при этом тщательно охраняется.

Таблица Б6 - Образец записей в журнале нивелирования IV класса

№ штативов № рейки	Дальномерные расстояния	Отсчеты по рейке	Превышение, мм	Среднее превышение, мм
задняя	передняя
1		1	1
ГрРп 66		1	1	+
2-1		6	6	+30 (12)	+
		4	4	+
		805	1008
2	460	1265	1472	-207
1-2	464	6052	6159	-107	-207
		4787	4687	-100
		596	777
3	324	920	1103	-183
2-1	326	5607	5890	-283	-183
		4687	4787	+100
		719	1019
4	275	994	1293	-299
1-2	274	5781	5982	-201	-300
		4787	4689	-98
		910	1043
5	352	1262	1395	-133
2-1	352	5949	6182	-233	-133
		4687	4787	+100
		860	729
6	402	1262	1128	+134
2-1	399	6049	5813	+236	+135
ГрРп 801		4787	4685	-102
Контрольные вычисления	4	42 44(19)	44	-120)	-

Вычисления превышений на станции производятся в следующем порядке:

по разнице отсчетов между средней нитью и верхнему дальномерному штриху вычисляют расстояния между нивелиром и рейками: (7) = ; (8) = ;

вычисляют разности высот нулей реек: (9) = ; (10) = ;

вычисляют значения превышений по черной стороне (11) = и по красной стороне (12) = ;

находят разности (14) = (= (равные разности высот нулей реек ±5 мм. Соблюдение равенства является контролем вычисления. Если разность (14) отличается от разности высот нулей реек больше, чем на ±5 мм, то наблюдения на станции производятся заново.

ПРИЛОЖЕНИЕ В

(обязательное)

ТИПЫ ЦЕНТРОВ И РЕПЕРОВ (ЗНАКОВ ДОЛГОВРЕМЕННОГО И ВРЕМЕННОГО ЗАКРЕПЛЕНИЯ). ПРИМЕРНЫЕ СХЕМЫ ПОСТРОЕНИЯ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ. ГРАФИЧЕСКОЕ ОПРЕДЕЛЕНИЕ ЭЛЕМЕНТОВ ПРИВЕДЕНИЯ (ЦЕНТРИРОВОЧНЫЙ ЛИСТ)

Типы центров и реперов

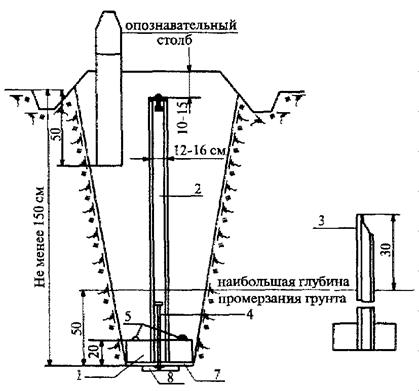

Центр пункта триангуляции, полигонометрии 4 кл. и 1, 2 разрядов, грунтовый репер нивелирной сети III - IV кл.

1 - бет. якорь диаметром 50 см; 2 - асб. цементная или железобетонная (диаметрсм) труба, заполненная бетонным (цементным) раствором; 3 - рельс; 4 - болт диаметроммм; 5 - металлические скобы; 6 - слой цементного раствора; 7 - уголок 50´50 мм

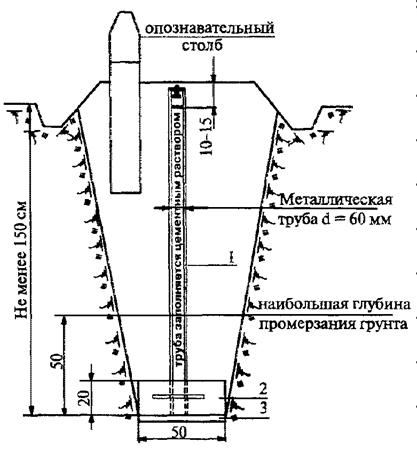

Центр пункта триангуляции, полигонометрии 4 классов для районов глубокого промерзания грунта (свыше 1,5 м)

1 - мет. труба диаметром 60 мм или бет. труба диаметром мм, рельс; 2 - бет. якорь диаметром 50 см; 3 - слой цем. раствора

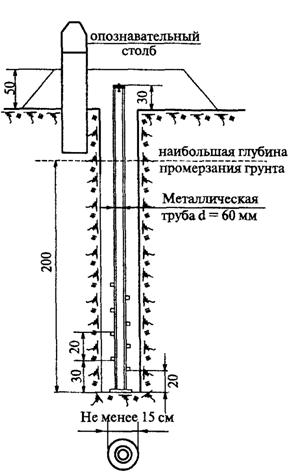

Центр пункта триангуляции, полигонометрии 4 кл. и 1, 2 разрядов и грунтовый репер нивелирной сети III - IV классов для районов многолетней мерзлоты

Типы центров и реперов

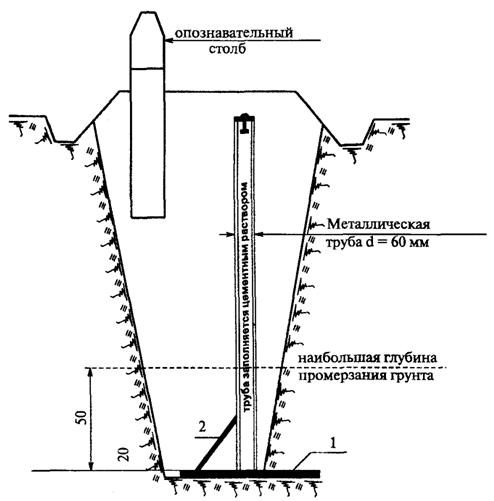

Центр пункта триангуляции, полигонометрии 4 кл. и 1, 2 разрядов, грунтовый репер нивелирной сети III - IV кл. для труднодоступных районов

1 - стальная пластина 50´50 см, толщиной мм, приваренная к трубе; 2 - арматурное крепление

Центр пункта триангуляции, полигонометрии 4 кл. 1, 2 разрядов, в районах сезонного промерзания грунта

1 - чугунный колпак с крышкой; 2 - противокоррозийный слой; 3 - металлические скобы; 4 - бет. монолит в виде усеченной четырехгранной пирамиды; 5 - металлическая диаметроммм асбоцементная, железобетонная с бетонным заполнением труба, железобетонный пилон круглого мм) или прямоугольного сечения, рельс любого профиля

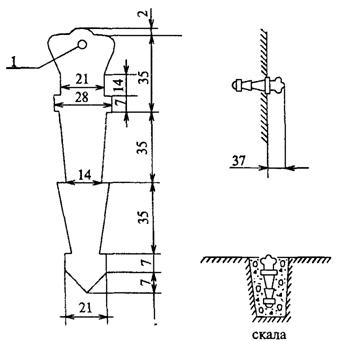

Стенной знак пункта полигонометрии 4 кл. и 1, 2 разрядов

1 - отверстие диаметром 2 мм для установки визирного приспособления

Примечание: Стенной знак может использоваться как стенной репер

Типы знаков долговременного закрепления съемочных сетей

1. Бетонный пилон

2. Бетонный монолит (усеченная 4-х-гранная пирамида)
