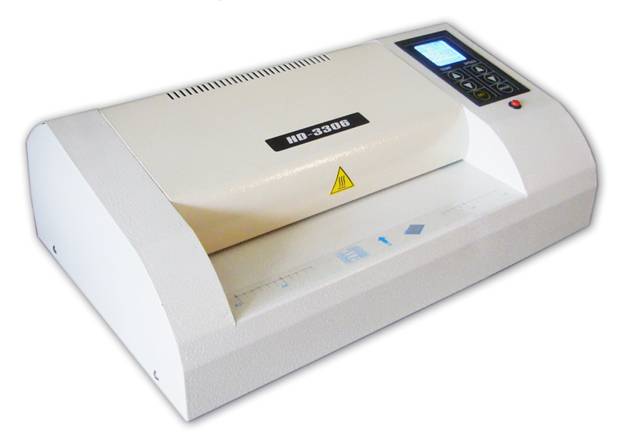

ЛАМИНАТОР HD-3306

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ЧАСТИ.................................................................................. 2

ПАНЕЛЬ УПРАВЛЕНИЯ........................................................................... 3

УСТАНОВКА И НАСТРОЙКА................................................................. 4

ПОРЯДОК РАБОТЫ................................................................................... 4

ОБСЛУЖИВАНИЕ И УХОД...................................................................... 6

МЕРЫ ПРЕДОСТОРОЖНОСТИ............................................................... 6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.................................................... 6

Ламинаторы данной серии предназначены исключительно для офисного и домашнего применения в режиме 2 часа работы/полчаса - перерыв. Использование ламинатора в профессиональных и коммерческих целях, увеличивающее нагрузку на него сверх допустимой нормы приводит к преждевременному износу основных частей оборудования и выходу его из строя.

ОСНОВНЫЕ ЧАСТИ

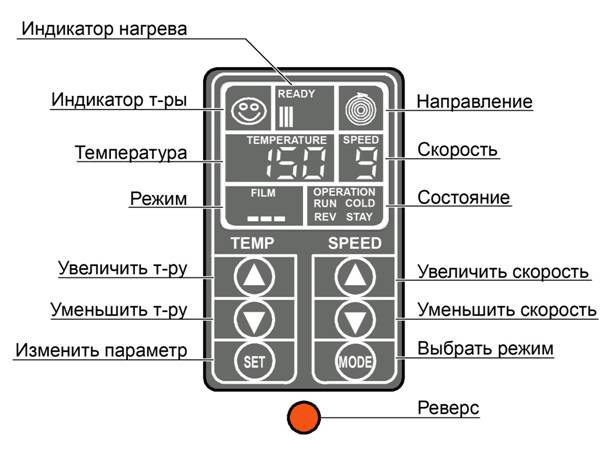

ПАНЕЛЬ УПРАВЛЕНИЯ

Индикатор нагрева.
Отображает процесс нагрева валов.

Индикатор температуры.
Мигает в процессе нагрева и отображается постоянно при достижении заданной температуры.

Направление.
Отображает направление вращения валов.

Температура.
Отображает заданную и текущую температуру в диапазоне 0-160оС.

Скорость.
Отображает заданную скорость в диапазоне 0-9.

Режим.
Отображает выбранный в зависимости от толщины пленки режим.

Состояние.
Отображает текущее состояние машины (RUN: работа в обычном режиме; REV: режим реверсивного вращения валов; COLD: режим холодного ламинирования; STAY: режим ожидания).

Увеличить/Уменьшить температуру.
Служит для изменения температуры, короткое нажатие изменяет температуру пошагово, длительное – быстро. Предварительно необходимо нажать кнопку «SET».

Увеличить/Уменьшить скорость.
Служит для изменения скорости. Предварительно необходимо нажать кнопку «SET».

Изменить параметр.
Служит для разблокировки кнопок изменения параметров.

Выбрать режим.
Служит для выбора одного из 8 предустановленных в зависимости от толщины пленки режимов ламинирования и режима холодного ламинирования.

Реверс.
Служит для временного изменения направления вращения валов на противоположное.

УСТАНОВКА И НАСТРОЙКА

v  Расположите ламинатор на устойчивой, твердой поверхности таким образом, чтобы позади него было достаточно места для приема заламинированных образцов.

v  Обеспечьте достаточно места для нормального охлаждения ламинатора.

v  Подсоедините ламинатор к электрической сети, учитывая требования к напряжению питания. В случае необходимости используйте только 3-х жильный удлинитель с заземлением, рассчитанный на ток 10А.

Внимание: Колебания напряжения могут вызвать проблемы при ламинировании, поэтому используйте стабилизатор напряжения в таком случае.

ПОРЯДОК РАБОТЫ

v  Переведите сетевой выключатель, расположенный с тыльной стороны ламинатора, в положение «1».

v  Установите необходимый режим и подождите, пока устройство нагреется и индикатор температуры загорится постоянно (для холодного ламинирования просто выберите режим «COLD»).

v  Поместите образец в пакет для ламинирования. Выровняйте его относительно краев пакета. Для обеспечения надежного склеивания краев пакета необходим отступ не менее 3 мм с каждой стороны пакета. Во избежание попадания клеящего материала на ламини­рующие валы, тщательно выровняйте оба слоя пакета относительно друг друга.

v  Аккуратно вставьте пакет в приемное устройство, запаянной стороной вперед.

v  Извлеките готовый образец с обратной стороны ламинатора.

v  Для извлечения неправильно заправленного пакета нажмите и удерживайте кнопку «РЕВЕРС».

v  При переходе из режима горячего в режим холодного ламинирования, дайте ламинатору остыть до комнатной температуры.

v  По окончании работы переведите сетевой выключатель в положение «0», ламинатор перейдет в режим ожидания и через некоторое время отключится самостоятельно.

Рекомендуемые установки температуры и скорости:

Толщина пленки, мкм	Плотность бумаги, г/м2	Тем-ра, оС	Скорость
75	80-120	115	6
120-200	120	5
100	80-120	120	5
120-200	125	4
125	80-120	130	4
120-200	130	3
150	80-120	135	4
120-200	140	3
175	80-120	145	4
120-200	145	3
200	80-120	150	4
120-200	150	3
250	80-120	160	3
120-200	160	2

ОБСЛУЖИВАНИЕ И УХОД

Перед тем как осуществлять какие-либо работы, отключите ламинатор от сети и дайте ему остыть до комнатной температуры.

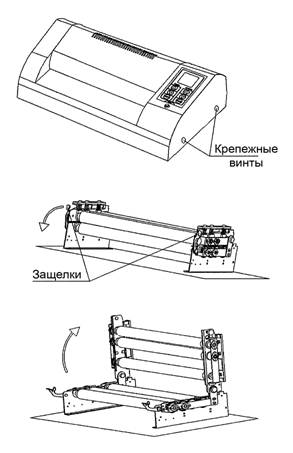

Для чистки валов отвинтите по 2 винта с левой и правой стороны машины, снимите защитный кожух, освободите защелки и откиньте вверх блок верхних валов.

Очистите поверхности нагревательных валов от клеевых наростов при помощи мягкой материи, смоченной в спиртовом растворе. Не используйте для чистки твердые и абразивные материалы, так как они могут повредить поверхность валов.

По окончании работы соберите ламинатор в обратном порядке.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

v  Остерегайтесь попадания галстуков, шарфов и других посторонних предметов в рабочее пространство ламинатора во избежание получения травм и поломки устройства.

v  Не пытайтесь ламинировать образцы, толщина которых превышает рекомендуемую.

v  Не допускайте попадания воды и других жидкостей в ламинатор.

v  Не допускайте детей к ламинатору.

v  Не разбирайте ламинатор самостоятельно.

v  Не допускайте натяжения шнура питания.

ТЕХНИЧЕСКИ Е ХАРАКТЕРИСТИКИ

Питание	220В/50Гц
Мощность, Вт	1050
Скорость ламинирования, мм/мин
Диапазон рабочих температур, оС	0-160
Макс. толщина материала, мм	1,2
Макс. ширина ламинирования, мм	330
Габариты, мм	495х325х180
Вес, кг	15
