Компоновки низа бурильной колонны для управления искривлением вертикальных и наклонно-направленных скважин (стр. 5 )

Размеры компоновок с центраторами для стабилизации зенитного угла и азимута

(для условий Западной Сибири)

Табл. № 15

Диаметр, мм	Диаметр центратора, мм	Расстояние до центратора, мм
долота	калибратора	турбобура	первого	второго	до первого	до второго
215,9	215,9	195	212	210	1500	18000
295,3	295,3	240	280	270	3500	24000

Меняя расположение и диаметры центраторов на стабилизирующих компоновках, можно управлять траекторией ствола скважины. Размеры таких компоновок приведены в табл. № 16

Размеры компоновок с центраторами для управления искривлением наклонных скважин (для условий Западной Сибири)

Табл. № 16

Диаметр, мм	Увеличение зенитного угла	Уменьшение зенитного угла
долота	калибра-тора	турбо-бура	Диаметр центратора, мм	Расстояние до центратора, мм	Диаметр центратора, мм	Расстояние до центратора, мм
190	190	172	188	1200	184-186	8000
215,9	215,9	172	212	1500	210-212	9000
215,9	215,9	195	214	1500	210-212	12000
295,3	295,3	240	290	2000	270-280	16000

Принятое расстояние до центратора измеряется от торца долота до конца центратора, включая его длину.

4 КНБК для естественного изменения параметров кривизны

(снижение зенитного угла и изменение азимута)

К ним относятся компоновки действие которых основано на маятниковом эффекте

Компоновки представлены на рис. № 15 и № 16



Рис. № 15

1 - долото, 2 - секционный турбобур, 3 - центратор, 4 - УБТ, 5 - бурильные трубы

6 - межсекционная вставка между 1-й и 2-й секциями турбобура

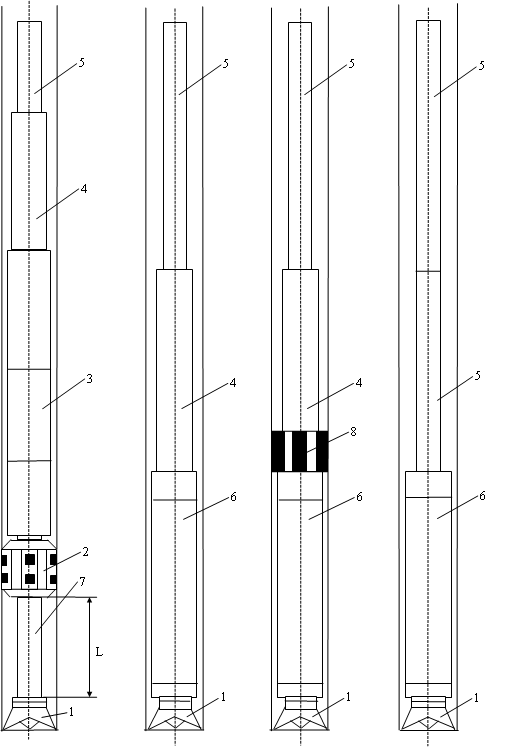

Рис. № 16

1 - долото, 2 - калибратор, 3 - секционный турбобур, 4 - УБТ, 5 - бурильные трубы,

6 - винтовой объемный двигатель, 7 - удлинитель L=1м, 8 - центратор

5 КНБК для естественного изменения параметров кривизны

(увеличение зенитного угла и изменение азимута)

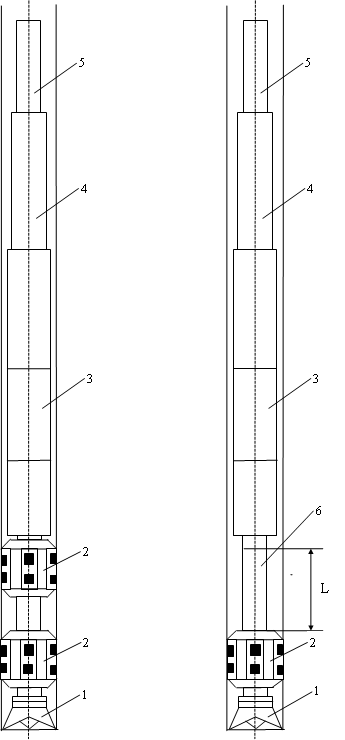

Рис. № 17

1 - долото, 2 - калибратор, 3 - секционный турбобур, 4 - УБТ, 5 - бурильные трубы, 6 - удлинитель L=1м

6 Шарнирные компоновки (НПК ТОБУС)



а б в

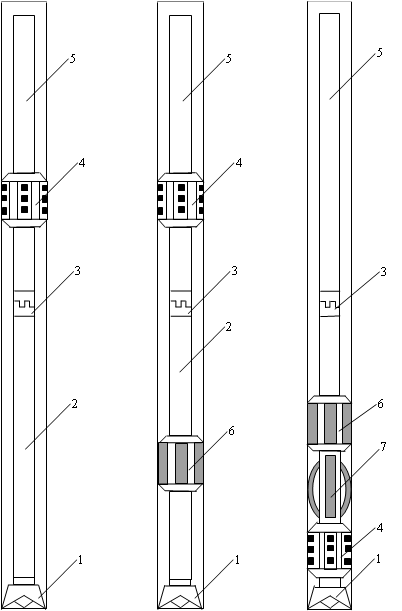

Рис. № 18

Роторные шарнирные компоновки

где: 1 - долото, 2 - направляющая штанга, 3 - шарнирная муфта, 4 - калибратор,

5 - бурильные трубы, 6 и 8 - центратор, 7 - упругий центратор

а - уменьшает зенитный угол

б - существенно ограничивает интенсивность естественного искривления скважин

в - увеличивает зенитный угол предварительно искривленных скважин



г д е ж

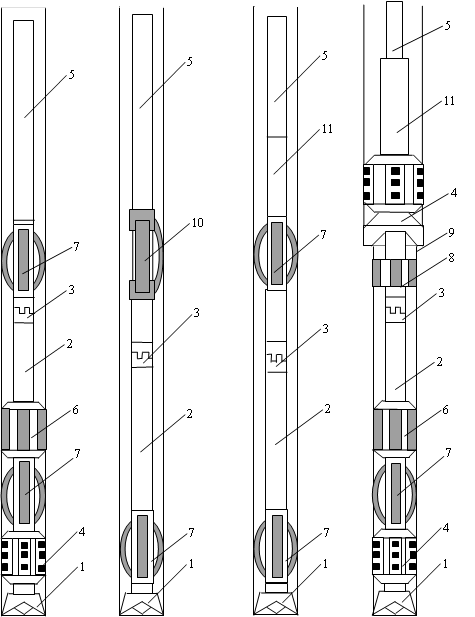

Рис. № 19

Роторные шарнирные компоновки

где: 1 - долото, 2 - направляющая штанга, 3 - шарнирная муфта, 4 - калибратор,

5 - бурильные трубы, 6 и 8 - центратор, 7 - упругий центратор, 9 - расширитель

10 - децентратор, 11 - УБТ

г и е - стабилизирует параметры кривизны наклонных и горизонтальных скважин

д - роторный отклонитель (РО)-обеспечивает искривление скважин с заданной интенсивностью (см. табл. № 19)

е - СГР - стабилизирует параметры кривизны наклонных и горизонтальных скважин (см табл. № 18)

ж - обеспечивает возможность проходки вертикальных скважин большого диаметра в наклонно-залегающих породах при повышенных осевых нагрузках и скоростях бурения



КНБК - 1 КНБК - 2 КНБК - 3

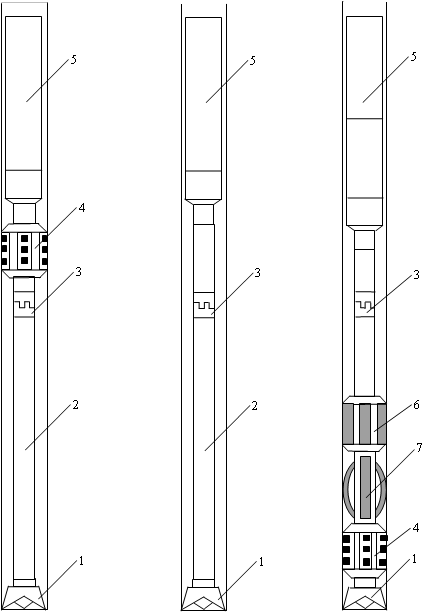

Рис. № 20

Турбинные шарнирные компоновки (ТШК)

где: 1 - долото, 2 - направляющая штанга, 3 - шарнирная муфта, 4 - калибратор,

5 - турбобур, 6 - центратор, 7 - упругий центратор, 8 - ребристый ниппель



КНБК - 4 КНБК - 5 КНБК - 6

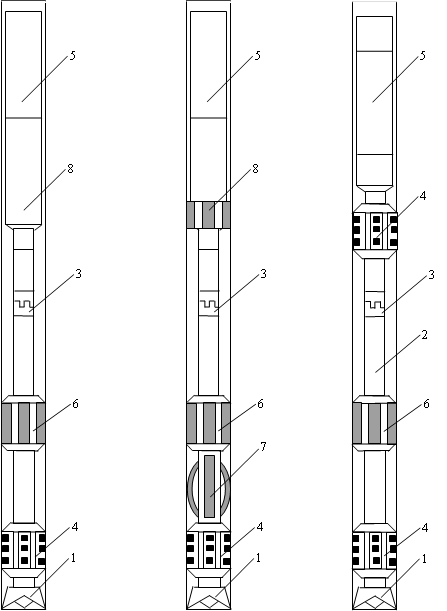

Рис. № 21

Турбинные шарнирные компоновки (ТШК)

где: 1 - долото, 2 - направляющая штанга, 3 - шарнирная муфта, 4 - калибратор,

5 - турбобур, 6 - центратор (опорный элемент), 7 - упругий центратор, 8 - ребристый ниппель



КНБК - 7 КНБК - 8 КНБК - 9

Рис. № 22

Турбинные шарнирные компоновки (ТШК)

где: 1 - долото, 2 - направляющая штанга, 3 - шарнирная муфта, 4 - калибратор,

5 - турбобур, 6 - центратор (опорный элемент), 7 - упругий центратор, 8 - ребристый ниппель (СТК)

Действие компоновок ( по рис. № 20 – 22 )

КНБК - 1 и 2 - Уменьшение зенитного угла. тип 1 для интенсивного уменьшения зенитного угла., а тип 2 для малоинтенсивного уменьшения зенитного угла и изменения азимута влево

КНБК - 3 - Увеличение (изменение вправо ) азимутального угла и увеличение зенитного угла.

КНБК - 4 - Увеличение (изменение вправо ) азимутального угла и малоинтенсивное увеличение зенитного угла в устойчивых горных породах с диаметром ствола скважины равным номинальному.

КНБК - 5 - Обеспечивает возможность управления азимутальным искривлением скважин за счет вращения инструмента ротором буровой установки вправо или реактивным моментом турбобура влево.

КНБК - 6 и 7 - Малоинтенсивное увеличение до заданного значения зенитного угла и малоинтенсивное изменение азимута вправо в устойчивых горных породах.

КНБК - 8 - Обладает свойствами КНБК - 5, а также позволяет стабилизировать направление бурения наклонных участков скважин.

КНБК - 9 - Путем выбора размера калибратора позволяет изменять азимут влево.

Наряду с КНБК - 1 и 2 для малоинтенсивного уменьшения зенитного угла используется КНБК, включающая опорный элемент с вращающимся корпусом над долотом. Характеристика такой КНБК представлена в табл. № 17

ХАРАКТЕРИСТИКА ШАРНИРНЫХ КНБК ДЛЯ МАЛОИНТЕНСИВНОГО УМЕНЬШЕНИЯ ЗЕНИТНОГО УГЛА

Табл. № 17

Размер Дд/dm	Расстояние от МШ до долота, м	Расстояние от МШ до упругого центратора, м	Длина удлинителям	Радиус искривления, м	Интенсивность искривления, гр/10 м
215,9/195	2,2	1,4	-	150	3,82
215,9/195	3,0	2,1	-	300	1,91
215,9/195	4,0	2,2	-	415	1,38
215,9/195	5,0	3,5	-	830	0,69
215,9/195	6,0	4,4	-	1240	0,46
295,3/240	6,0	4,1	-	450	1,27
295,3/240	6,5	5,0	-	600	0,96
295,3/240	7,0	5,7	-	725	0,79
295,3/240	7,5	6,1	-	830	0,69
295,3/240	8,0	7,1	-	1035	0,55
215,9/195	3,3	1,7	0,5	280	2,05
215,9/195	3,8	2,2	1,0	415	1,38
215,9/195	4,3	2,7	1,5	575	1,00
215,9/195	4,8	3,2	2,0	755	0,76
215,9/195	5,8	4,2	3,0	1190	0,48
215,9/195	6,8	5,2	4,0	1725	0,33
215,9/195	7,8	6,2	5,0	2350	0,24
215,9/172	3,3	1,7	0,5	135	4,24
215,9/172	3,8	2,2	1,0	200	2,87
215,9/172	4,3	2,7	1,5	270	2,12
215,9/172	4,8	3,2	2,0	360	1,59
215,9/172	5,8	4,2	3,0	570	1,01
215,9/172	6,8	5,2	4,0	820	0,70
295,3/195	5,9	3,4	2,0	200	2,87
295,3/195	6,4	3,9	2,5	250	2,29
295,3/195	6,9	4,4	3,0	310	1,85
295,3/195	7,9	5,4	4,0	430	1,33
295,3/195	8,9	6,4	5,0	570	1,01
295,3/195	9,9	7,4	6,0	730	0,78
295,3/195	10,9	8,4	7,0	920	0,62
295,3/240	4,9	2,4	1,0	220	2,60
295,3/240	5,9	3,4	2,0	370	1,55
295,3/240	6,9	4,4	3,0	560	1,02
295,3/240	7,9	5,4	4,0	780	0,73
295,3/240	8,9	6,4	5,0	1040	0,55
295,3/240	9,9	7,4	6,0	1340	0,43
295,3/240	10,9	8,4	7,0	1670	0,34

Геометрические размеры компоновок СГР
