Компоновки низа бурильной колонны для управления искривлением вертикальных и наклонно-направленных скважин (стр. 6 )

Табл. № 18

Условное обозначение	Диаметр долота, мм	Диаметр УБТ, мм
СГР-295/203	295,3	203
СГР-215/178	215,9	178
СГР-190/146	190,5	146
СГР-151/108	151	108
СГР-139/89	139,7	89
СГР-120/89	120,6	89

Характеристика компоновок РО

Табл. № 19

Условное обозначение	Диаметр долота, мм	Мин. радиус искривления, м	Интенсивность искривления, гр/10 м
РО - 215/155	215,9	80	7,16
РО - 120/90	120,6	70	8,19

Геометрические размеры турбинных шарнирных компоновок (ТШК)

Табл. № 20

№	Диаметр элементов ТШК, мм	Расстояние от центра МШ до, м	Интенсив-ность искрив-ления гр/100м
КНБК	Наддолот-ный калибра-тор	Цен-тратор упру-гий	Эле-мент опор-ный	Удли-нитель	Верх-ний калиб-ратор	Рабоче-го торца долота	Опор-ного элемен-та	Зенит-ного угла	Азиму-тального угла
2	-	-	-	178	-	6 +/- 1	-	-5 +/- 1	0 +/- 1
1	-	-	-	-	210 +/- 2	6 +/- 1	--	-8 +/- 2	-6 +/- 2
6	214,5 +/- 0,5	-	214,5 +/- 0,5	-	210 +/- 2	6 +/- 1	5 +/- 0,5	0 +/- 1	3 +/- 1
7	214,5 +/- 0,5	222 +/- 3	214,5 +/- 0,5	-		6 +/- 1	5 +/- 0,5	1 +/-1	3 +/- 1

7 КНБК для бурения горизонтальных скважин

Для набора параметров кривизны и их стабилизации до кровли продуктивного пласта в горизонтальных скважинах используются в основном стандартные компоновки

(см..пп 1-5), а также ряд специальных:

1.   КГБ - комплекс для горизонтального бурения. Разработан в НПК ТОБУС. Включает в себя:

Отклонитель.

Применяется в интервалах набора зенитного угла и корректировки азимута. Исключается влияние реактивного момента на угол установки децентратора при искривлении скважины.

Стабилизатор.

Применяется для проводки прямолинейных участков

Характеристика комплексов КГБ

Табл. № 21

Условное обозначение	Диаметр долота, мм	Диаметр забойного двигателя, мм	Мин. радиус искривления, м	Интенсивность искривления, гр./10 м
КГБ-295/240	295,3	240	122	4,7
КГБ-215/172	215,9	172	80	7,16
КГБ-190/145	190,5	145	63	9,1
КГБ-151/127	151	127	113	5,07
КГБ-151/105	151	105	60	9,55
КГБ-146/105	146	105	65	8,82
КГБ-139/105	139,7	105	68	8,43
КГБ-120/105	120,6	105	116	4,94
КГБ-120/95	120,6	95	70	8,19

2. КНБК с ОШ – 172, с ВШО – 172 и с ДРУ - 172

Компоновки приведены на рис. № 23 и № 24

КГБ - комплексы горизонтального бурения

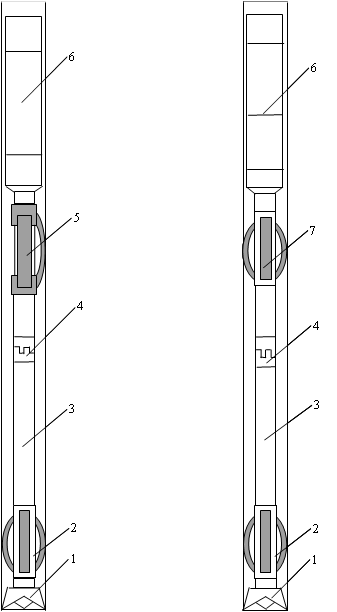

Отклонитель Стабилизатор

Рис. № 23

где: 1 - долото, 2 - центратор упругий ЦУ, 3 - удлинитель, 4 - муфта шарнирная,

5 - децентратор забойного двигателя ДЗД, 6 - забойный двигатель, 7 - центратор забойного двигателя



а б в

Рис.№ 24

где: 1 - долото, 2 - калибратор, 3 - отклонитель, 4 - телесистема, 5 - бурильные трубы, 6 - муфта шарнирная

а - 215,9 МСГНУ, калибратор Æ 215, ВШО-172 - интенсивность изменения зенитного угла 1°00¢-1°30¢ / 10 метров

б - 215,9 МСГНУ, калибратор Æ 215, ДРУ-172 - интенсивность изменения зенитного угла 0°-3°00¢ / 10 метров

в - 215,9 МСГНУ, калибратор Æ 215, ОШ-172 - интенсивность изменения зенитного угла 3°00¢-10°00¢ / 10 метров

Варианты КНБК при бурении горизонтальных и пологих скважин с большим отклонением ствола скважины от вертикали

1.   ИНТЕРВАЛ НАБОРА ПАРАМЕТРОВ КРИВИЗНЫ

1.1 Долото Æ 393,7 мм, Т12РТ (1ТСШ-240), кривой переводник (aкп= 3°00¢...4°00¢), телесистема ЗИС-4 (СТТ-190 или 195), УБТ Æ мм длинойм, СБТ

1.2 Долото Æ 295,3 мм, КС (КЛС) Æ 295,3 мм, ТО2-240 (aкп= 0°30¢...1°30¢), телесистема ЗИС-4 (СТТ-190 или 195), УБТ Æ мм длинойм, СБТ

1.3 Долото Æ 295,3 мм, Т12РТ (1ТСШ-240), кривой переводник (aкп= 2°00¢...3°30¢), телесистема ЗИС-4 (СТТ-190 или 195), УБТ Æ мм длинойм, СБТ

1.4 Долото Æ 215,9 мм, КЛС Æ 214-215 мм, ТО-195 (А7П3 1 секция + ШО-195) с углом перекоса aкп= 0°30¢...1°30¢, ЗИС-4М (СТТ-195 или 190), УБТ-178 длинойм, СБТ

При большой глубине скважины (более 1800 м) вместо ТО-195 (А7П3 1 секция + ШО-195) может использоваться ДРУ-195, ДРУ-172, УДГС-172, ДШО-195, ШО195 + ТНВ-195

1.5 Долото Æ 215,9 мм, КЛС Æ 214-215 мм, ТО-195 (А7П3 1 секция+ШО-195) с углом перекоса aкп= 0°30¢...1°30¢, УОО ЛБТ-147 длиной 24-36 м, СБТ

При бурении под кондуктор в разрезе с большим содержанием песка использование телесистем нежелательно, т. к. система очистки при больших подачах насоса (до 64 л/с) как правило не обеспечивает достаточную очистку бурового раствора, что приводит к преждевременному износу телесистемы.

При отсутствии телесистемы в КНБК над кривым переводником устанавливается устройство для ориентирования отклонителя (УОО) или переводник с магнитной втулкой, ЛБТ длиной 24-36 м, СБТ.

2. ИНТЕРВАЛ СТАБИЛИЗАЦИИ ПАРАМЕТРОВ КРИВИЗНЫ

2.1 Долото Æ 393,7 мм, калибратор КЛС Æ 393,7 мм, 2ТСШ-240 (3ТСШ-240) или А9ГТШ, два центратора на корпусе забойного двигателя: 1-й центратор Æ мм устанавливается на расстоянии 3,5-3,8 м от режущей кромки долота, 2-й центратор Æ мм устанавливается на расстоянии 12-16 м от первого центратора (при использовании 2ТСШ-240 2-й центратор устанавливается на верхнем конце забойного двигателя), ЗИС-4М (СТТ-195 или 190), УБТ-203 длиной 24-36 м, СБТ

2.2 Долото Æ 295,3 мм, калибратор КЛС Æ 295,3 мм, 2ТСШ-240 (3ТСШ-240), два центратора на корпусе забойного двигателя: 1-й центратор Æ мм устанавливается на расстоянии 3,0-3,5 м от режущей кромки долота, 2-й центратор Æ мм устанавливается на расстоянии 12-14 м от первого центратора (при использовании 2ТСШ-240 2-й центратор устанавливается на верхнем конце забойного двигателя), ЗИС-4М (СТТ-195 или 190), УБТ-длиной 12-24 м, СБТ

2.3 Долото Æ 215,9 мм, калибратор КЛС Æ 215,9 мм, ГЗД-, ЗИС-4М (СТТ-172), УБТ-длиной 24-36 м, СБТ

При отсутствии телесистемы над УБТ устанавливается 24-36 м ЛБТ. Телесистема может устанавливаться как под УБТ, так и над УБТ.
