ВАРИАНТЫ УСИЛЕНИЯ ФУНДАМЕНТОВ ПРИ РЕКОНСТРУКЦИИ АДМИНИСТРАТИВНОГО ЗДАНИЯ
, научный руководитель, канд. техн. наук, доцент
Вологодский Государственный Технический университет
г. Вологда
В настоящее время вопросы реконструкции являются одними из наиболее важных, решающихся в сфере строительства. Это связано с тем, что эксплуатация зданий и необходимость в постоянном ремонте, оказывается в конечном итоге значительно более затратной, чем выполнение его реконструкции.
Целью работы является реконструируемое здание, расположенное в центральной части города Вологда, по адресу ул. Пречистенская набережная д.32а. Здание трехэтажное, с цокольным этажом, предназначено для офисных помещений. Реконструкция заключается в надстройке до уровня третьего этажа некоторых блоков здания, с целью увеличения полезной площади.
В ходе корректировки здания были выявлены противоречия в принятой расчетной схеме здания с рабочими чертежами объекта. По принятой расчетной схеме ленточные фундаменты, на которые опираются наружные и внутренние стены, не передают нагрузку на столбчатые фундаменты каркаса здания. В свою очередь узлы, запроектированные в данном объекте, частично передают нагрузку от стен на фундамент каркаса. В связи с этим был сделан проверочный расчет ленточных фундаментов под стены. В результате расчета, принятая фундаментная подушка недостаточна для восприятия вертикальных нагрузок [1].
На основании вышеизложенного, было принято решение об усилении столбчатых фундаментов каркаса и передаче на них полностью нагрузки от наружных и внутренних стен, что и было сделано.
Рисунок 1 - Узел усиления столбчатых фундаментов.
С целью создания единой монолитной конструкции, которая бы передавала нагрузку на каркас здания полностью, а не частично (чтобы эта конструкция работала как фундаментная балка), были рассмотрены варианты усиления наружных стен цокольного этажа – ленточных фундаментов.
а) б) в)

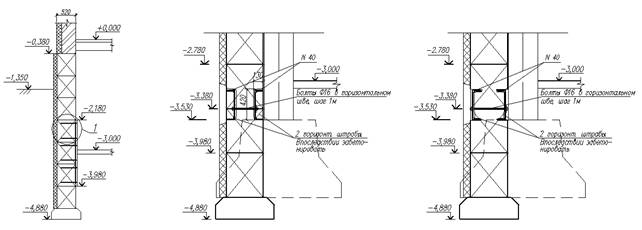

Рисунок 2 - Виды усиления ленточных фундаментов:
а) – с помощью арматурных стержней, с последующим обетонированием;
б, в) – металлической штробой, с последующим обетонированием.
Был выбран вариант а) рисунок 2. Все наружные стены цокольного этажа с внутренней стороны усилены арматурой, с целью создания единой монолитной конструкции.
Над перекрытием 1-ого этажа в проекте предусмотрена монолитная балка.
Данная балка предусмотрена с целью:
а) Разгрузить ленточные фундаменты с последующим усилением стен цокольного этажа для полной передачи нагрузки на фундаменты каркаса. Без разгрузки ленточных фундаментов под стены невозможно было бы усилить блоки цокольного этажа, заставив их работать как фундаментную балку (слишком большая нагрузка от стены и как следствие большая арматура усиления).
б) Снять большой момент, который возникнет при передаче нагрузки от стены на столбчатые фундаменты каркаса. Эта балка передаст момент от вышележащей стены через колонну на фундамент, что значительно уменьшит момент при непосредственной передаче нагрузки на фундамент с эксцентриситетом.
Монолитная разгрузочная балка дает дополнительную нагрузку на каркас здания с эксцентриситетом, поэтому изгибающий момент в основном воспринимает колонна. Перераспределяясь у обреза фундамента, она создает небольшой момент (по сравнению с тем моментом, который был бы получен в результате давления всей высоты стены на фундаменты).
В результате работы, рассмотрены варианты усиления фундаментов, выполнены расчеты и выбрано наиболее оптимальное конструктивное решение.
1. СП 45.13330.2012 «Земляные сооружения, основания и фундаменты". Актуализированная редакция СНиП 3.02.01-87. Введен 01.01.2013. – М.: НИИОСП им. , 2012. – 115 с.
