Инструкция по маркшейдерскому обеспечению безопасности работ при строительстве подземных сооружений, не связанных с добычей полезных ископаемых (стр. 3 )

маркшейдерского обеспечения

безопасности работ

при строительстве

подземных сооружений,

не связанных с добычей

полезных ископаемых

КНИГА

УЧЕТА НАБЛЮДЕНИЙ ЗА СДВИЖЕНИЯМИ массива горных пород, земной ПОВЕРХНОСТИ и

ДЕФОРМАЦИЯМИ ЗДАНИЙ И ПОДЗЕМНЫХ СООРУЖЕНИЙ

__________________________________________________________________

(организация, участок, шахта)

В книге прошнуровано и пронумеровано

_____________________________ листов

Начата _____________________________

(дата)

Окончена ___________________________

(дата)

____________________________________

(Ф. И.О., подпись)

____________________________________

(подпись гл. маркшейдера)

Пояснения

к ведению книги учета наблюдений за сдвижениями дневной

поверхности, деформациями зданий и подземных сооружений

(печатаются на обороте титульного листа)

В книге записываются результаты наблюдений за деформациями подземных сооружений в процессе их строительства и за эксплуатируемыми сооружениями, расположенными в зоне подземного строительства.

Необходимость наблюдений за деформацией подземных и наземных сооружений вызвана тем, что в результате разработки пород развивается горное давление, влияющее на сооружения, находящиеся в зоне его действия.

Периодичность наблюдений устанавливается по скорости нарастания деформаций, но не реже одного раза в 20 дней.

В графе 3 записываются исходные плановые и высотные положения деформационных реперов, а в графе 4 записываются уклонения деформационных реперов от исходного положения в плане и по высоте на дату наблюдений.

Лист № 1

СХЕМА

ДЕФОРМАЦИОННОЙ СТАНЦИИ

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

Лист № 2

ВЕДОМОСТЬ

РЕЗУЛЬТАТОВ НАБЛЮДЕНИЙ

№ наблюд. точек	Вид смещения	Исходное положение, м	Планово-высотное смещение наблюдаемых точек, мм
дата выполнения работ
число, месяц	величина смещения
1	2	3	4	5
	плановое
высотное

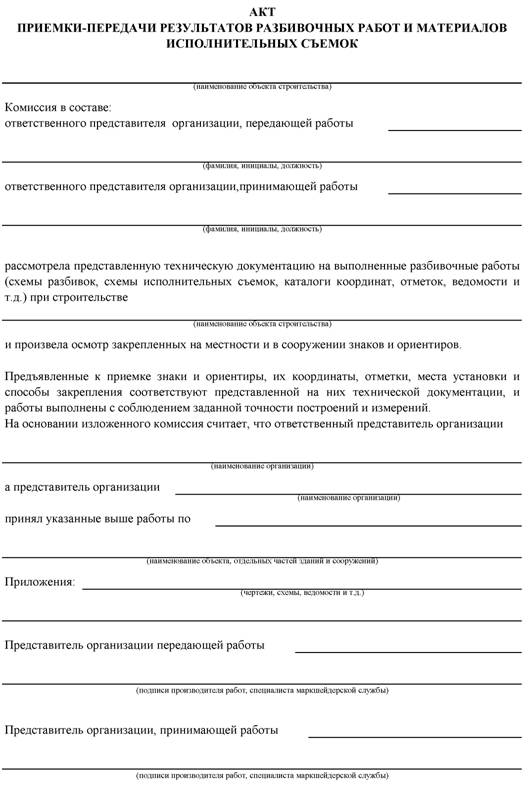

Приложение 3

к Инструкции

маркшейдерского обеспечения

безопасности работ

при строительстве

подземных сооружений,

не связанных с добычей

полезных ископаемых

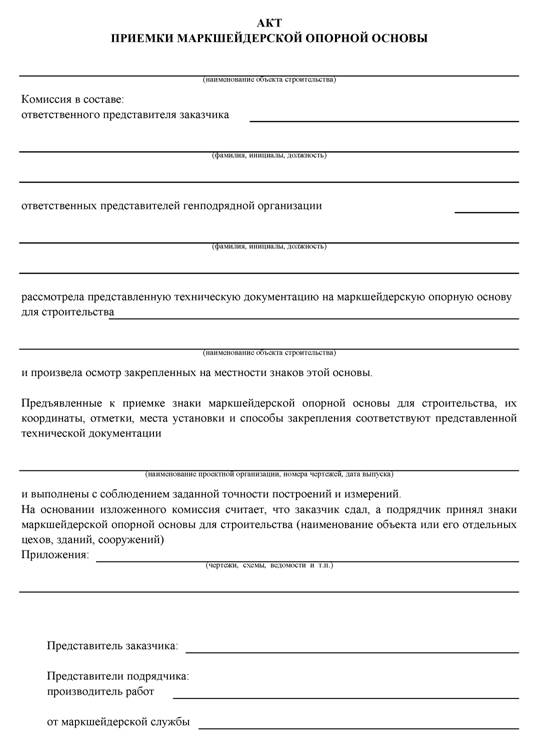

Приложение 4

к Инструкции

маркшейдерского обеспечения

безопасности работ

при строительстве

подземных сооружений,

не связанных с добычей

полезных ископаемых

Таблица 1

Требования к плановым маркшейдерским опорным сетям на поверхности

Показатели	4-ый класс	1-ый разряд	2-ой разряд
Полигонометрия
Предельная длина хода, км	2,2	1,0	0,5
Длина стороны хода, км:
наибольшая	1,0	0,6	0,4
наименьшая	0,25	0,12	0,08
оптимальная	0,5	0,3	0,2
Относительная погрешность хода, не более	1:25000	1:10000	1:5000
Средняя квадратическая погрешность измерения угла (по невязкам в ходах и полигона), с	2	5	10
Угловая невязка хода или полигона, не более, с (n-число углов в ходе)
Триангуляция
Длина стороны треугольника, не более, км	1 - 2	0,6 - 1,4	0,2 - 0,6
Минимально допустимая величина угла в треугольнике, градус	30	30	30
Число треугольников, не более	4	4	4
Минимальная длина выходной стороны, км	1,0	0,6	0,2
Средняя квадратическая погрешность измерений угла, вычисленная по невязкам треугольников, с	2	5	10
Предельная невязка в треугольнике, с	±10	± 20	± 40
Точность измерения базиса	1:100000	1:50000	1:20000
Относительная погрешность определения стороны в наиболее слабом месте	1:50000	1:20000	1:10000

Таблица 1а

Требования к построению плановых опорных сетей на поверхности для строительства транспортных тоннелей большой протяженности

Длина тоннеля	Разряд сети	Длины сторон, км	СКО измеренного угла, сек	Допустимая невязка	Относительная ошибка слабой стороны	СКО дирекцион­ного угла
Триангуляция
более 8 км	I	4-10	±0”,7	±3”	1:200 000	1,5
5-8 км	II	2-7	±1”,0	±4”	1:150 000	2,0
2-5км	III	1,5-5	±1”,5	±6”	1:120 000	3,0
1-2 км	IV	1-3	±2”,0	±8”	1:70 000	4,0
Тоннельная полигонометрия взамен триангуляции
более 8 км	I	3-10	±0”,7	-	1:300 000	-
5-8 км	II	2-7	±1”,0	-	1:200 000	-
2-5км	III	1,5-5	±1”,5	-	1:150 000	-
1-2 км	IV	1-3	±2”,0	-	1:100 000	-

Основная наземная полигонометрия

- Относительная предельная ошибка в периметре хода - 1:35 000;

- Длины сторон (среднием;

- СКО измеренного угла - 3”;

- Число сторон в замкнутых полигонах или между передачами дирекционных углов и координат с пунктов триангуляции - 6÷8.

Таблица 2

Требования к высотным маркшейдерским опорным сетям

Класс нивелирования	Средняя квадратическая погрешность	Допустимые невязки в полигонах и по линиям , мм
случайная, мм/км	систематическая, мм/км
I	0,8	0,08	3 мм
II	2,0	0,20	5 мм
III	5,0	-	10 мм
IV	10,0**	-	20 мм

* - периметр полигона или длина линии, км.
