3.2.2 Пространственные регуляторы

Регулировка направления на КИЗ

Регулировка направления на кажущийся источник звука для сигнала с мономикрофона осуществляется распределением его на два групповых тракта с различными уровнями, подобно тому как показано на рисунке 2.3. Регулировка коэффициентов передачи трактов позволяет изменять положение КИЗ в пределах базы.

Регулировка ширины стереопанорамы

Устройство регулировки ширины стереопанорамы позволяет изменять протяженность группы кажущихся источников звука таким образом, чтобы они занимали не всю базу громкоговорителей, а только определенную ее часть. Такое устройство, изменяющее ширину стереопанорамы (или «акустическую ширину базы»), состоит из двух суммарно-разностных преобразователей (СРП) с раздельными регуляторами уровней суммарного и разностного сигналов (рис. 3.12).

Рисунок 3.12 — Функциональная схема

преобразователя ширины стереопанорамы

Пусть на выходе стереомикрофона имеется сигнал произвольной формы f(t), причем в левом канале , в правом — (интенсивностная стереофония). Положение КИЗ для такой стереопары определяется величиной (см. п. 2.2.1).

Если сигналы с выхода стереомикрофона подать на вход первого СРП, то на выходе получим сигнал суммы и сигнал разности . На вход второго СРП поступают сигналы

, ,

, ,

где m1 и m2 — коэффициенты передачи аттенюаторов.

На выходе второго СРП:

,

,

где ; .

Если уровни суммарного и разностного сигналов не изменяются (), то на выходе второго СРП получаем исходные сигналы стереопары. В общем случае () соотношение канальных сигналов меняется:

. (3.22)

Из (3.22) следует, что при , кроме случая центрального источника, когда a=b и . При m2=0 величина при любых значениях , то есть все КИЗ локализуются в центре базы. Таким образом, изменяя значения m1 и m2, можно регулировать ширину стереопанорамы от размеров базы до нуля.

Регулировка протяженности КИЗ

В некоторых случаях точная локализация КИЗ нежелательна по эстетическим соображениям (например, шум моря или стадиона, записанный монофоническим микрофоном, при воспроизведении не должен восприниматься исходящим из одной точки). Ухудшить четкость локализации КИЗ в пространстве и увеличить его протяженность возможно с помощью снижения корреляции между канальными сигналами.

Снизить корреляцию канальных сигналов помогает задержка одного из сигналов относительно другого на Dt=5…50 мс (рис. 3.13). Чтобы избежать нежелательного смещения КИЗ, применяется СРП. Регулируя уровни сигналов на входе СРП, можно плавно изменять протяженность КИЗ от нуля до ширины базы при неизменном Dt, причем центр КИЗ всегда будет совпадать с центром базы.

Рисунок 3.13 — Функциональная схема устройства,

регулирующего протяженность отдельного КИЗ

Другой способ снижения корреляции между канальными сигналами состоит в применении фильтров, разделяющих частотный спектр сигнала на две части (рис. 3.14).

Рисунок 3.14 — Функциональная схема устройства,

регулирующего протяженность отдельного КИЗ

с помощью фильтров

Благодаря применению фильтров (ФНЧ в одном канале и ФВЧ — в другом, с одинаковой частотой среза) разность уровней канальных сигналов зависит от частоты. В результате протяженность КИЗ будет зависеть от спектра излучаемого сигнала и выбора граничной частоты фильтров.

Регулировка «глубины» стереопанорамы

Регулировка «глубины» стереопанорамы применяется при распределении КИЗ по акустическим «планам». Известно [1], что при изменении расстояния до источника звука в закрытом помещении изменяется не только уровень сигнала, но также и его акустическое отношение и частотная характеристика (например, удаление источника звука сопровождается увеличением доли отраженных волн в воспринимаемом сигнале и уменьшением уровня верхних частот). Регулятор «глубины» стереопанорамы показан на рисунке 3.15. Иллюзия удаляющегося источника звука создается одновременным уменьшением общего уровня сигнала (Ат1), введением затухания на верхних частотах (ФНЧ) и увеличением уровня сигнала, подаваемого на ревербератор (Ат2).

Рисунок 3.15 — Функциональная схема устройства,

регулирующего удаленность КИЗ в индивидуальном тракте

Панорамный регулятор

Система MS (см. п. 2.2.2) требует введения в звуковой тракт дополнительных узлов (суммарно-разностных преобразователей), однако она имеет перед прочими системами преимущество, заключающееся в том, что техника микширования при использовании этой системы более проста и дает возможность раздельной регулировки как ширины участков базы, занятых отдельными группами исполнителей, так и направления на них [3].

Например, при передаче звучания группы исполнителей, имеющей определенную протяженность по ширине, уменьшение напряжения сигналов S влечет за собой сужение базы. В этом случае для слушателя крайние источники звука звучат не с краев базы, ограниченной расстояниями между двумя громкоговорителями, а как бы из точек, лежащих ближе к середине. На этом основана регулировка кажущейся базы прослушивания, заключающаяся в том, что, уменьшая величину приходящего на регулятор сигнала S, можно сузить звуковую картину от полной ширины базы до звучания из одной точки, расположенной в середине между громкоговорителями. Этот крайний случай определяется условием, что значение сигнала информации S равно нулю. При этом, после преобразования в канал X (левый) и в канал Y (правый) попадают одинаковые напряжения сигнала: суммарный M+0=M и разностный M–0=M. Таким образом, информация, снимаемая с M-микрофона, действительно является информацией о середине (Mittel) звуковой картины.

Блок-схема входных каналов стереофонического звукорежиссерского пульта приведена на рисунке 3.16.

Рисунок 3.16 — Блок-схема панорамного регулятора

Здесь регулировочные функции разделены: регулировка ширины базы осуществляется за счет изменения величины электрического напряжения в цепи передачи сигнала S, а регулировка направления на центр картины — путем подмешивания в канал S сигнала M в разных пропорциях, и с фазой, либо совпадающей с фазой сигнала S, либо с противоположной. Графическое изображение воздействия регуляторов базы и направления на стереофоническую картину приведено на рисунке 3.17.

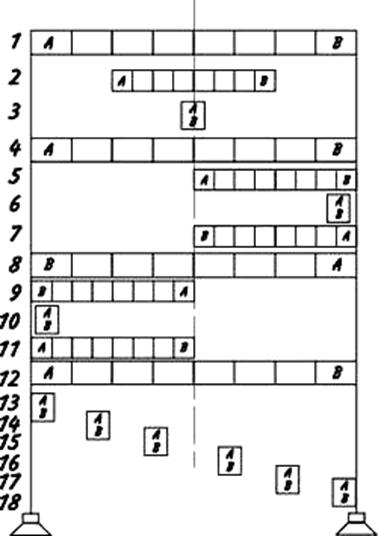

В строчке 1 приводится оригинальная звуковая картина при среднем положении регулятора направления и при полной ширине базы. Эта звуковая картина может быть сужена либо частично (строчка 2), либо до точки (строчка 3). В строчках 4–12 показано воздействие регулировки направления и поворот сторон звукового изображения на обратные, начиная с положения «Середина» (строчка 4), через точку «Вправо» (строчка 6), «Середина перевернутого изображения» (строчка 8), «Влево» (строчка 10) и кончая основным положением (строчка 12).

В строчках 13–18 показано действие панорамного регулятора направления при его повороте слева направо при закрытом регуляторе базы.

Рисунок 3.17 — Стереофоническая панорама
при разных положениях регуляторов

3.2.3 Регуляторы громкости и стереобаланса

Регуляторы громкости предназначены для регулирования уровня звучания акустических систем при воспроизведении звуковых сигналов. Схемные решения регуляторов громкости базируются на резистивных делителях напряжения, в качестве которых используют переменные или постоянные резисторы. Регулировка громкости не сводится к простому изменению уровня аудиосигнала, так как необходимо дополнительно учитывать некоторые особенности слуха человека [2, 3, 7]:

1.  Чувствительность уха, максимальная на СЧ, падает на низших и высших частотах (см. рис. 1.4). При увеличении уровня громкости чувствительность в области НЧ и ВЧ заметно возрастает, а при уменьшении уровня громкости восприятие низших и высших звуковых частот ухудшается. То есть изменение уровня звукового давления вызывает изменение спектра сигнала, воспринимаемого человеком. Чтобы субъективное восприятие громкости изменялось во всем спектре частот пропорционально, частотная характеристика регулятора громкости корректируется таким образом, чтобы она соответствовала известным кривым равной громкости (рис. 1.8), то есть с уменьшением уровня звукового давления увеличивался бы подъем в области низших и высших частот. Такая коррекция частотной характеристики регулятора громкости называется тонкомпенсацией.

2.  Субъективное ощущение приращения громкости зависит от уровня звукового давления. При малых уровнях сигнала одинаковому приращению звукового давления субъективно соответствует большее приращение громкости, чем при больших уровнях сигнала (см. п. 1.3.3). Поэтому для получения равномерной субъективной регулировки громкости при линейном перемещении регулирующего узла требуется нелинейное регулирование звукового давления.

Этим требованиям отвечают переменные резисторы с показательной зависимостью (группы В) с отводами для тонкомпенсации.

Кроме общепринятых характеристик для каскада регулирования специфической является глубина регулирования громкости — отношение номинального выходного напряжения к напряжению на выходе при положении регулятора громкости, соответствующем минимальной громкости в пределах плавной регулировки, выраженное в децибелах.

Совместно с регуляторами громкости в аудиоаппаратуре часто используется режим «–20 дБ», снижающий уровень сигнала скачком в 10 раз, что создает эксплуатационные удобства (например, при разговоре по телефону, контрольном прослушивании, выборе музыкальных программ и т. п.).

Регуляторы стереобаланса служат для плавного изменения соотношения уровней звучания правого и левого каналов, позволяя перемещать стереозону в пространстве. При регулировке стереобаланса, чтобы сохранить постоянство общего зву­кового давления в обоих каналах, ослабление уровня сигнала в одном канале необходимо компенсировать увеличением уровня сигнала в другом. Для этого используются переменные резисторы с линейной зависимостью (группы А).

Регулятор громкости и баланса на переменных резисторах

На рисунке 3.18 приведена схема регулятора громкости и стереобаланса на основе переменных резисторов, включенных по схеме делителя напряжения [3].

Рисунок 3.18 — Регулятор громкости и баланса

на переменных резисторах

Резистор R1 уменьшает взаимное влияние каналов в режиме «Моно». Резистор R2 с зависимостью А обес­печивает регулировку стереобаланса. Последовательно включенный резистор R3 позволяет уменьшить потери сигнала до 3 дБ (при его отсутствии потери возрастают до 6 дБ). Громкость регулируется переменным резистором R7, к отводу которого (при нажатой кнопке SB3) подключается цепь тонкомпенсации. Кнопка SB2 включает резистивный делитель R4, R5, уменьшающий сигнал в 10 раз (режим «–20 дБ»).

К переменным резисторам, используемым в схемах регуляторов громкости, предъявляются следующие требования [3, 9]:

-  близость к нулю минимального регулируемого сопротивления;

-  плавное (без скачков) изменение сопротивления при перемещении регулирующего движка;

-  функциональная зависимость изменения сопротивления от угла поворота движка, подчиняющаяся показательному закону (резисторы группы В);

-  отсутствие шумов и щелчков;

-  идентичность изменения сопротивлений при их регулировании (для сдвоенных регуляторов громкости в стереофонических системах).

Аналогичные требования предъявляются к переменным резисторам, используемым в схемах регуляторов стереобаланса, за исключением того, что здесь функциональная зависимость изменения сопротивления от угла поворота движка должна подчиняться линейному закону (резисторы группы A).

Регулятор громкости и баланса на переключателях

галетного типа

Промышленные потенциометры часто не удовлетворяют вышеперечисленным требованиям: разбаланс сопротивлений сдвоенных переменных резисторов достигает ±3 дБ, а изменение их сопротивления из-за люфта движка или оси ±6 дБ, что приводит к разбалансу уровней сигналов в каналах стереоусилителя при регулировании громкости и к рассогласованию АЧХ при введении тонкомпенсации. От таких недостатков свободен ступенчатый регулятор громкости, построенный на дискретных резисторах и многопозиционных переключателях галетного типа, позволяющий создать необходимый закон регулирования и иметь незначительный разбаланс каналов. Схема одного канала такого регулятора пока­зана на рис. 3.19.

Регулятор громкости состоит из делителя на резисторах R1 — R22 и галетного переключателя SA1. Для любого положения движка переключателя затухания an в децибелах определяется как

, (3.23)

где R — общее требуемое сопротивление делителя;

n — номер положения движка переключателя.



Рисунок 3.19 — Принципиальная схема ступенчатого регулятора громкости

Выбрав значения R (из условия согласования с усилительным каскадом) и затухания для каждого положения переключателя, это уравнение можно решить для каждого резистора:

, (3.24)

, (3.25)

где n=2,3, …

При равномерном шаге затухания

, (3.26)

где — максимальное затухание делителя регулятора (выбирается из условия необходимой глубины регулирования);

— шаг затухания, определяемый выражением:

, (3.27)

где N — максимальное число положений движка переключателя.

С учетом особенностей слухового восприятия (см. п. 1.3.3) шаг затухания первых трех положений переключателя выбран равным 6 дБ, следующих трех — 4 дБ, остальных — 2 дБ.

Электронные регуляторы громкости

Основным недостатком регуляторов на основе переменных резисторов и переключателей является сложность их размещения непосредственно вблизи входов усилителя, что вызвано необходимостью размещения органов управления на передней панели усилителя. Это усложняет борьбу с помехами и наводками. Кроме того, наличие механических контактов ухудшает надежность работы таких регуляторов, увеличивает помехи в виде тресков, шорохов, щелчков. С развитием интегральной технологии и созданием новой элементной базы получают распространение электронные регуляторы громкости на полевых транзисторах, КМОП коммутаторах, КМОП мультиплексорах, цифровых потенциометрах, позволяющие устранить указанные недостатки. На рис. 3.20 приведен пример схемы одного канала регулятора громкости на базе мультиплексора КМОП структуры.

Рисунок 3.20 — Структурная схема цифрового

регулятора громкости

Регулятор громкости состоит из делителя на резисторах R1 — R8, электронного переключателя на 8 положений и цифрового узла управления им. Достоинством такого регулятора также является большая точность совпадений каналов, определяемая допуском резисторов делителя. По аналогичной схеме можно построить регулятор стереобаланса.

3.2.4 Фильтры «присутствия»

Фильтры «присутствия» позволяют выделить голос солиста на фоне музыкального сопровождения, сделать его более понятным и объемным, создавая тем самым эффект присутствия певца рядом со слушателем. Принцип работы фильтра «присутствия» заключается в коррекции АЧХ звукового тракта. Человеческий голос занимает частотный диапазон в пределах 2…5 кГц. Для выделения голоса солистов на фоне музыкального сопровождения, достаточно повысить усиление на этих частотах на 6…10 дБ.

Фильтр «присутствия» может входить в состав усилительного тракта. В таком случае средние частоты фильтров «присутствия» берутся из ряда: 700 Гц; 1400 Гц; 2100 Гц; 2800 Гц или 4000 Гц. Высоту подъема изменяют ступенями обычно через 2 дБ от 0 до 10 дБ.

Рисунок 3.21 — АЧХ фильтра «присутствия» при разных

положениях регулятора

Наиболее просто организовать эффект присутствия можно в трехполосной акустической системе (АС), где воспроизведение производится раздельно в полосах НЧ, СЧ и ВЧ (рис. 3.22). Частота разделения каналов НЧ и СЧ составляет 700 Гц, а СЧ и ВЧ — 4 кГц. Таким образом, достаточно увеличить коэффициент передачи среднечастотного фильтра относительно других полос на 6…10 дБ. Для этого обычно используется плавная регулировка.

Рисунок 3.22 — Регулировка эффекта «присутствия»

в трехполосной АС

3.2.5 Регуляторы тембра

Регулятор тембра является обязательным узлом любого звуковоспроизводящего тракта. Основное его назначение — обеспечить такое регулирование АЧХ усилительного устройства, чтобы компенсировать частотные искажения, вызванные несовершенством акустической системы, или сформировать АЧХ под конкретную фонограмму с учетом акустических свойств помещения и дефектов записи фонограммы и тем самым восстановить естественный тембр звучания. Регулировка тембра основана на изменении АЧХ в определенной области частот и обычно регулятор тембра имеет две ручки управления: одна отвечает за подъем/завал АЧХ в области НЧ, вторая — в области ВЧ (рис. 3.23).

Рисунок 3.23 —АЧХ регуляторов тембра

Амплитудно-частотная характеристика регуляторов тембра бывает двух видов: с регулируемым подъемом характеристики (типа shelf ­— «полка») и с регулируемым наклоном характеристики (кривые 1 и 2 на рис. 3.23, соответственно).

Коррекция амплитудно-частотной характеристики усилителя достигается в основном с помощью цепей, содержащих конденсаторы и переменные резисторы, и влияющих на АЧХ на краях частотного диапазона. Для повышения плавности и глубины регулирования тембра используют активные элементы — транзисторы, операционные усилители, а также включают регулирующие элементы в цепь ООС. В отличие от пассивных регуляторов, активные обеспечивают большее отношение «сигнал/шум» и больший диапазон регулировки тембров примерно при том же количестве элементов [3]. Пример схемы активного регулятора тембра показан на рисунке 3.24.

Рисунок 3.24 — Регулятор тембра

на операционном усилителе

Здесь резистором R1 регулируется АЧХ в области ВЧ, а резистором R2 — в области НЧ.

Показатели качества регуляторов тембров определяют следующие технические характеристики:

-  номинальное входное напряжение [В] — уровень входного синусоидального напряжения, при котором напряжение на выходе равно номинальному (0,8±0,05 В). Измерения проводят, когда регуляторы тембра обеспечивают горизонтальную АЧХ;

-  коэффициент передачи на частоте 1000 Гц — отношение выходного напряжения к входному номинальному на частоте 1000 Гц при положениях регулятора тембра, соответствующих горизонтальной АЧХ;

-  предел регулирования тембра [дБ] — отношение выходного напряжения регулятора на частотах максимального подъема и спада АЧХ (при крайних положениях регулировочного элемента) к выходному напряжению регулятора на частоте 1000 Гц при горизонтальной АЧХ;

-  перегрузочная способность [дБ] — отношение максимального выходного напряжения при коэффициенте гармоник равным 10%, к выходному номинальному напряжению. Измерения проводят на частотах максимального подъема АЧХ;

-  коэффициент гармоник [%] — коэффициент нелинейных искажений при синусоидальном входном сигнале. Измерения проводятся в диапазоне 20…20000 Гц при номинальном входном напряжении. Регуляторы установлены в положение максимального подъема АЧХ;

-  отношение «сигнал/шум» [дБ] — отношение выходного напряжения сигнала при номинальном входном сигнале к среднеквадратическому напряжению шума на выходе при отсутствии сигнала. Измерения проводят, когда регуляторы тембра обеспечивают горизонтальную АЧХ.

3.2.6 Эквалайзеры

Эквалайзер (от англ. equalizer — выравниватель) — устройство для оперативного ручного изменения АЧХ звукового тракта, позволяющее независимо регулировать параметры тракта на нескольких участках частотного диапазона, причем вносимое в АЧХ изменение может быть как отрицательным («завал»), так и положительным («подъем») для определенных частот (или полос частот) звукового диапазона. Эквалайзеры можно использовать на любом этапе любого процесса обработки звука (как при звукозаписи, так и при звуковоспроизведении) для выполнения следующих функций:

1. Придание большей выразительности звучанию певческих голосов и музыкальных инструментов.

2. Точное сведение каналов в условиях реальной акустики помещения.

3. Уменьшение заметности некоторых недостатков речи (неприятного тембра, шепелявости, посвистывания).

4. Создание различных звуковых эффектов, как имеющих аналоги в реальности (например, имитация звучания речи по телефону, по радио, через рупор), так и получение новых, необычных тембров.

5. Исправление нарушений частотного баланса, возникающего при воспроизведении сигналов с повышенной или пониженной, по сравнению с исходной, громкостью.

6. Ослабление влияния помех (шумов) при реставрации старых фонограмм или при записи в неудовлетворительных акустических условиях (например, в акустически неприспособленных помещениях, при неоптимальном расстоянии микрофона от источника звука, при использовании миниатюрного микрофона, помещенного под одеждой и т. п.).

7. Для ручного подавления неприятных эффектов акустической обратной связи и ярко выраженных резонансов помещений.

Эквалайзер представляет собой систему резонансных электрических фильтров с регулируемыми параметрами, перекрывающих весь диапазон звуковых частот (20..Гц), что составляет примерно 10 октав. Для слушателя с нормальным слухом вполне достаточен октавный шаг регулирования частоты. Эквалайзеры, имеющие более узкие полосы частот (полуоктавные, третьоктавные и т. п.), позволяют более точно выравнивать АЧХ тракта, однако управлять такими корректорами очень сложно.

Как правило, эквалайзеры имеют диапазон регулировки коэффициента усиления ±12 дБ, однако встречаются отдельные модели с глубиной регулировки ±22 дБ. Большин­ство эквалайзеров выпускается в виде отдельных блоков, подключаемых в усилитель­ный тракт между нормирующим УЗЧ и усилителем мощности. Номинальный входной уровень сигнала для эквалайзеров принят 0,8–1 Вольт.

Выравнивание АЧХ тракта можно производить как с помощью измерительных приборов, так и на слух. Очевидно, что более точную настройку можно выполнить только с помощью приборов. Для этого на вход звукоусилительной системы подают синусоидальный или шумовой сигнал от генератора или тестового носителя. В месте прослушивания устанавливается измерительный микрофон, сигнал которого поступает на измерительный усилитель или анализатор спектра. При настройке с помощью синусоидального сигнала сначала устанавливают регуляторы эквалайзера в среднее положение и снимают АЧХ тракта. Выбрав на измеренной АЧХ некоторый средний уровень, с помощью движков эквалайзера производят подстройку АЧХ с целью получения минимальных отклонений от него во всем диапазоне частот. Это позволяет устранить основные резонансы акустической системы, комнаты прослушивания и выровнять АЧХ тракта с минимальными отклонениями.

По принципу построения эквалайзеры делятся на две группы:

1. Эквалайзеры, построенные по последовательной схеме.

В этой схеме весь аудиосигнал проходит все элементы и узлы схемы, независимо от того, будет ли данная часть спектра изменяться в этом каскаде или нет (рис 3.25).

Рисунок 3.25 — Структурная схема эквалайзера

последовательного типа

2. Эквалайзеры, построенные по параллельной схеме.

Рисунок 3.26 — Структурная схема

параллельного эквалайзера

Параллельная схема построения эквалайзеров обеспечивает более низкий уровень искажений и шумов, так как прямой сигнал проходит только один каскад — сумматор, в отличие от эквалайзеров последовательного типа.

Достоинствами эквалайзеров, построенных по последовательной схеме, является симметричность отклика АЧХ на перемещение регулятора, чего эквалайзеры параллельного типа обеспечить не могут, что ухудшает удобство их использования. Несимметричный отклик АЧХ эквалайзеров параллельного типа объясняется тем, что в них прямой сигнал суммируется с сигналом, прошедшим сквозь полосовой фильтр. При сложении двух сигналов с одинаковыми уровнями прямой сигнал возрастает вдвое (на 6 дБ), а при вычитании этих сигналов прямой сигнал уменьшится до нуля, то есть затухание составит дБ (см. п. 2.6). Другой особенностью работы эквалайзеров параллельного типа является то, что из-за принципиально неизбежных фазовых сдвигов в цепях фильтрации сигналы после них по-разному суммируются с прямым сигналом и вычитаются из него. В силу этого полоса частот, захватываемых регуляторами этого типа эквалайзеров, непостоянна и будет шире для случая подъема АЧХ (т. е. добротность эквалайзера меньше), чем для завала (рис 3.27). Эти различия в работе эквалайзеров последовательного и параллельного типов ограничивают сферу применения последних и большинство современных эквалайзеров строятся по последовательной схеме.

а б

Рисунок 3.27 — АЧХ эквалайзеров при симметричном положении

регулятора: а — эквалайзер последовательного типа;

б — эквалайзер параллельного типа

По принципу действия эквалайзеры делятся на следующие виды:

1. Графические эквалайзеры представляют собой набор полосовых фильтров с фиксированными резонансными частотами и переменным коэффициентом усиления и позволяют регулировать величину подъема/спада АЧХ в нескольких полосах на фиксированных частотах. Остальные параметры определены схемотехнически и их изменение невозможно. Органы управления такими эквалайзерами обычно выполняются в виде движковых регуляторов и положение их ручек «отображает» АЧХ устройства в графическом виде, что и определило их название. Частоты, на которых осуществляется регулирование унифицированы и выбираются из стандартного ряда частот, перекрывающие весь звуковой диапазон и отстоящие друг от друга на постоянный интервал: октаву, половину октавы, треть октавы или одну шестую часть октавы. Ряд фиксированных частот, соответствующий стандарту ISO, приведен в таблице 3.1.

Таблица 3.1

f, Гц	20	25	31,5	40	50	63	80
100	125	160	200	250	315	400
500	630	800
f, кГц	1	1,25	1,6	2,0	2,5	3,15	4,0
5,0	6,3	8,0	10,0	12,5	16,0	20,0

Чем выше число частотных полос, в которых происходит раздельная коррекция АЧХ, тем выше точность регулировки. Однако в результате этого эквалайзер становится одним из громоздких звеньев звукового тракта, и на практике регулирование производят не более чем в 5…12 полосах для бытового применения и в 27…31 полосах в профессиональных устройствах.
