КАК УСТРОЕН «ЭЛЕКТРЕТНЫЙ» МИКРОФОН – ТАБЛЕТКА.

Прочитав дискуссию на ***** про микрофоны, и вспомнив свои впечатления от различных микрофонов, решил сам разобраться с «копеечными таблетками», которые часто называют «электртниками», подразумевая Электретные микрофоны…

На фото 1, приведенном UT5TDT показана «родная» динамическая микрофонная головка (на фото крайняя справа) и 5 «копеечных таблеток» (таблеток), которые последнее время применяются повсеместно, я их взял из телефонной трубки.

Фото 1

Порывшись в интернете, я ничего более-менее однозначного про эти «таблетки» не нашел, поэтому решил посмотреть, что внутри! Как инженер-радиотехник я должен и сам понять, что же это за «зверь»…

Как говориться, сказано – сделано! Бокорезы в руки и через 5 минут все стало ясно!

Фото 2 Фото 3

На фото 2, 3 мы видим таблетку с оторванной «тряпочкой» с лицевой стороны, которая защищает микрофон от «задувания».

Если внимательно посмотреть на тыловой снимок, то можно заметить, что на печатной плате 2 контакта, один полностью изолирован, второй соединен с металлическим корпусом (общий провод).

Фото 4

После безжалостной «развальцовки» алюминиевого корпуса обнаруживаем:

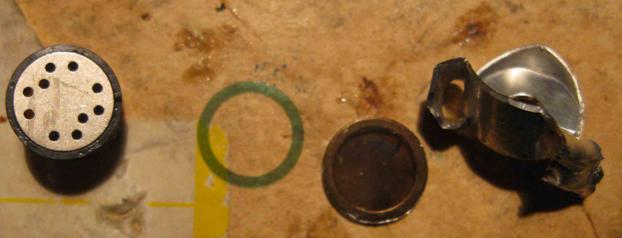

Слева-направо на фото 4: слева – изолирующая цилиндрическая пластмассовая прокладка, в передней части которой в пазу установлена металлическая пластинка с отверстиями, служащими для того, чтобы воздух свободно проходил через нее.

Сверху пластины – изолирующая кольцевая прокладка, а на ней (еще правее) – тонкая прозрачная мембрана с напылением, натянутая на кольцевом каркасе (конструкция типа «бубен»), которая в собранном виде прижимается и контактирует с корпусом (общим проводом).




Фото 5 Фото6

Далее, вынимаем металлическую пластинку с отверстиями, обнаруживаем ТРАНЗИСТОР! (фото 5), который двумя выводами припаян к печатной плате, а третий вывод выгнут таким образом, что в собранном виде касается снятой металлической пластины. На фото 6 печатная плата без пластмассовой прокладки.

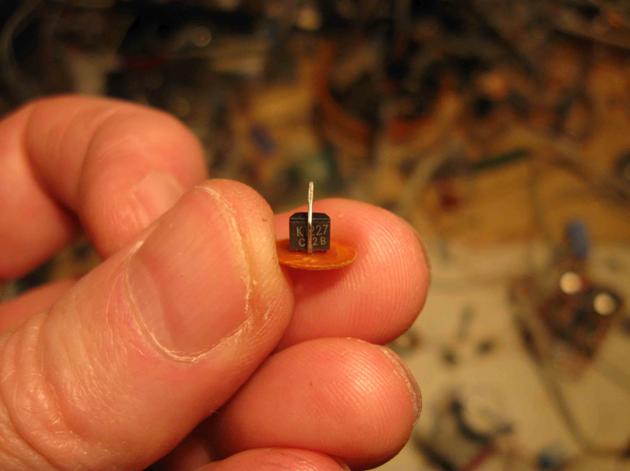

Фото 7

Увеличив картинку, мы обнаруживаем маркировку «К1227». После поисков, интернет показал, что это СПЕЦИАЛЬНО РАЗРАБОТАННЫЙ фирмой «Тошиба» J-FET транзистор 2SK1227.



Рис. 1

Гибкая мембрана с проводящим напылением, соединенная с корпусом

Металлическая пластина с отверстиями для воздуха

Пластмассовое изолирующее кольцо

J-FET транзистор (затвор соединен с металл. пластиной)

Печатная плата.

На рис.1 приведена схема конструкции микрофона без алюминиевого корпуса. Из этой конструкции можно сделать однозначный вывод, что перед нами КОНДЕНСАТОРНЫЙ микрофон! Причем, совмещенный с предварительным усилителем на специальном полевом транзисторе.

Теперь становится понятным, почему такая «таблетка» слишком хорошо работает! Это не электретный микрофон с присущими ему недостатками, а конденсаторный микрофон с присущими ему достоинствами!

А необходимость подачи на этот микрофон питания вводило в заблуждение многих (в том числе и меня…), считавших эту таблетку «электретником».

Теперь можно грамотно подобрать нагрузку усилителя (включенную в цепь стока полевого транзистора), исходя из необходимой линейности и частотного диапазона.
