Программирование Передатчиков сообщений ПС серии «Микро-МС» при помощи адаптера и программы «Программатор объектовых устройств»
Передатчик сообщений серии «Микро-МС» разработан для потребителей, которые уже используют охранные панели импортного производства. С помощью этого прибора Вы можете, используя Ваше оборудование, перейти от охраны по телефонным линиям на более надежный и удобный радиоканал.
Передатчик предназначен для приема сообщений от приемно-контрольных панелей (ПКП), имеющих в своем составе телефонный дозваниватель, работающий в формате Ademco Contact ID или 4+2 Express. Микро-МС. Совместим с такими панелями импортного производства, как Caddx NX-4, Caddx NX-6, Caddx NX-8, Power Max, Power Max+, Napco XP-400, Napco XP-600, DSC РС585, Vista итд.
Программирование параметров вкладка «Общие»

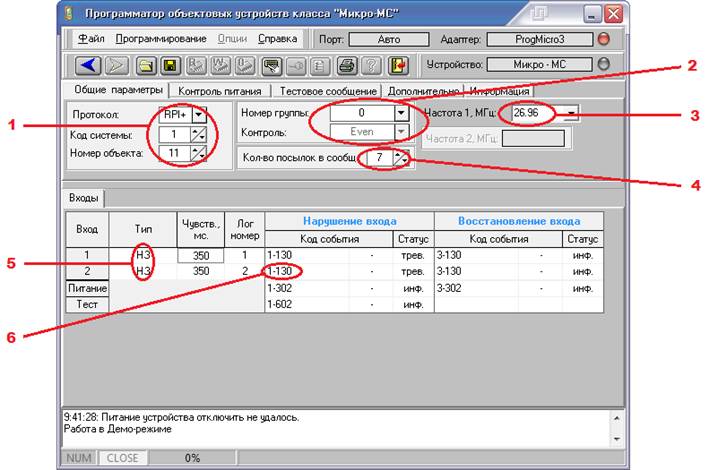

1 – Общие параметры передатчика:
Протокол – в зависимости от того, в какой системе будет работать передатчик, выставляется протокол:
система Радиус: RRD, RPI;
система Протон: RPI+;
система Visonic: RMD+;
система Lars: RSE, RSE1 (в системе Ларс параметр Protocol: LARS=RSE, LARS1=RSE1;
под систему Visonic протоколы: Milcol-D=RMD, Visonic-32=RMD+).
Код системы – ставится номер, соответствующий адресу системы в станции пульта централизованного наблюдения;
Номер объекта – объектовый номер ПС, с которым он будет зафиксирован на пультовом оборудовании.
2 - Номер группы (только RSE, RPI+)
Контроль – контроль четности Even, Odd (только в системе Ларс)
3 – Частота в МГц. Показывает частоту, зашитую в передатчик. В случае использования версии ПСП-перепрограммируемый передатчик сообщений - окно становится активным, и частоту можно изменить в том диапазоне, в котором позволяет передатчик:
ПСП "Радиус-Микро-6-МС" внутри частотного диапазона 146-174 МГц,
ПСП "Протон-Микро-6-МС" внутри частотных диапазонов 403-440 или 440-470 МГц.
4 – Число посылок в сообщениях - количество посылок сообщения позволяет редактировать количество посылок за одно сработанное событие.
На вкладке «Входы» можно запрограммировать работу двух круглосуточных шлейфов находящиеся на плате прибора Микро-МС
5 – Тип зоны – выставляется в зависимости от типа датчика
НЗ - нормально замкнутый шлейф (разрыв шлейфа ведет к сработке)
НР - нормально разомкнутый шлейф (замыкание шлейфа ведет к сработке)
Охран. шлейф - шлейф с оконечным резистором 2.2 кОм (короткое замыкание КЗ или обрыв ведет к сработке)
6 – Код события при нарушении первого шлейфа – выставляется тот код события, который будет уходить в радиоэфир при сработке шлейфа сигнализации, аналогично выставляется событие о восстановлении шлейфа и разряде АКБ.
Программирование параметров.
Вкладка «Контроль питания»

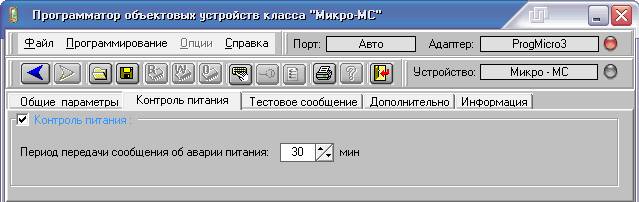

В целях экономии резервного питания при нарушенном питании сети 220В, период передачи извещений об аварии питания можно выставить самостоятельно.
Программирование параметров вкладка «Тестовое сообщение»

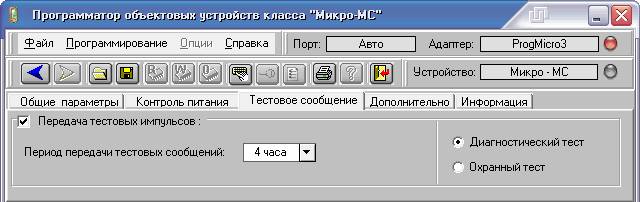

Тестовое сообщение – в данном пункте выставляются периоды передачи тестовых сообщений в диапазоне от 0 с до 24 ч
Примечание - Параметр «Диагностический Тест» используется только при работе ПС «Микро-МС» в протоколах RRD и RPI (РПИОС «Радиус»). В системе «Радиус» диагностический и охранные тесты имеют разные коды и различия в алгоритме обработки на нашей ЦСМ.
Вкладка «Дополнительно»

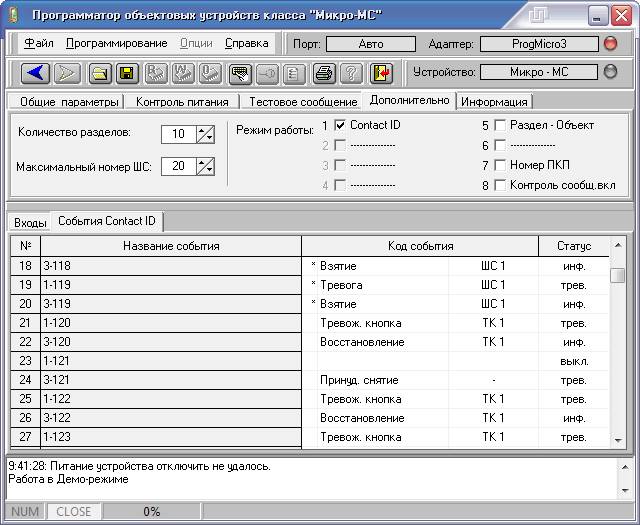

На вкладке «Дополнительно» можно запрограммировать Режим работы:
1) тип телефонного формата, установленного в ПКП (4+2 Express или Contact ID);
5) «Раздел – Объект / Все разделы - Объект», позволяет передавать сообщения от разных разделов ПКП с индивидуальными номерами объекта, либо объединять сообщения от каждого раздела в один объект;
6) « ------- / Нумерация ШС», позволяет, при использовании параметра «Все разделы - Объект», передавать сообщения со сквозной нумерацией ШС, хотя ПКП формирует события от разделов с независимой нумерацией ШС;
7) «Номер ПКП / Номер ПС» выбирает источник номера объекта в передаваемых сообщениях. Если выбран «Номер ПКП», то сообщения формируются с номером объекта, запрограммированным в ПКП. Иначе сообщения формируются с номером объекта, запрограммированным в передатчик;
8) «Контроль сообщ. вкл / Контроль сообщ. откл» позволяет игнорировать контрольный символ в DTMF сообщении, формируемым ПКП.
Примечание - Если выбран параметр «Номер ПС», то сообщение от раздела «0» и «1» передается с номером передатчика, сообщения от раздела «2» - с номером передатчика + 1, от раздела «3» - с номером передатчика +2 и т. д.
Вкладка «События Contact ID» позволяет задавать соответствие между кодом события, принимаемого в формате Contact ID от ПКП, и сообщением, передаваемым по радиоканалу. Установка символа «*» перед кодом события означает, что это базовый код события. При формировании сообщения с таким кодом передатчик прибавляет номер ШС (или пользователя) к базовому коду сообщения, при этом прибавляемый номер ШС ограничивается параметром «Максимальный номер ШС».
Статус кода события позволяет управлять очередностью передачи соответствующих сообщений. Доступны три статуса:
- «трев.» - сообщение помещается в тревожную очередь сообщений;
- «инф.» - сообщение помещается в информационную очередь сообщений;
- «выкл.» - сообщение не передается.
Примечания:
1) Вкладка недоступна при использовании протокола передачи RPI+ (в этом случае код сообщения передается без изменения).
2) При использовании формата «4+2 Express» изменения кода сообщения не происходит для всех протоколов передачи. В этом случае по радиоканалу передаются коды, которые запрограммированы в ПКП.
Вкладка «Информация»

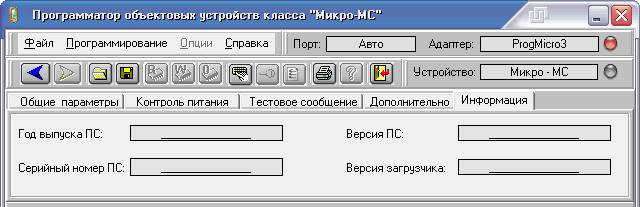

Во вкладке «Информация» содержатся данные о серийном номере прибора и версии программного обеспечения.
