ТЕЧЕИСКАТЕЛЬ
МАСС-СПЕКТРОМЕТРИЧЕСКИЙ
ТИ1-22
(ГЕЛМАСС)
Руководство по эксплуатации
ТФИЯ.406239.023-01 РЭ
Содержание
1 | Требования безопасности | 4 |
2 | Описание течеискателя и принципов его работы | 4 |
2.1 | Назначение | 4 |
2.2 | Состав течеискателя | 4 |
2.3 | Технические характеристики | 7 |
3 | Устройство течеискателя | 7 |
3.1 | Структурная схема течеискателя | 7 |
3.2 | Конструкция | 11 |
4 | Описание работы системы управления течеискателем | 19 |
4.1 | Устройство управления и индикации УКИ | 19 |
4.2 | Выбор режима работы | 21 |
5 | Порядок работы с течеискателем | 25 |
5.1 | Эксплуатационные ограничения | 25 |
5.2 | Подготовка течеискателя к работе | 25 |
5.3 | Управление течеискателем ТИ1-22 (ГЕЛМАСС) | 26 |
5.4 | Режим УСТАНОВКИ | 31 |
5.5 | Режим КОНТРОЛЬ | 32 |
5.6 | Блокировки | 32 |
5.7 | Режим ПЕЧАТЬ | 33 |
5.8 | Кнопка АВАРИЯ | 33 |
5.9 | Управление графиком | 33 |
6 | Техническое обслуживание | 33 |
7 | Текущий ремонт | 36 |
8 | Хранение | 37 |
9 | Транспортирование | 38 |
10 | Приложение А – Методика калибровки течеискателя ТИ1-22 (ГЕЛМАСС) по внешней калибровочной течи. | 39 |
11 | Приложение Б – Методика работы со щупами | 42 |
12 | Приложение В – Методика установки ПО на внешний ПК | 43 |
УВАЖАЕМЫЙ ПОТРЕБИТЕЛЬ!
В связи с постоянной работой по совершенствованию прибора, повышающей его надежность и улучшающей условия эксплуатации, в схему и конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.
Настоящее руководство по эксплуатации предназначено для изучения принципа работы, технических характеристик течеискателя масс-спектрометрического ТИ1-22 (ГЕЛМАСС) далее по тексту течеискатель, и содержит описание его устройства, принципа действия, технические характеристики, а также сведения, необходимые для правильной установки, настройки, проверки, эксплуатации, технического обслуживания, текущего ремонта, хранения и транспортирования течеискателя.
Персонал, проводящий техническое обслуживание течеискателя, должен пройти инструктаж и иметь право работы с электроустановками с напряжением до 1000 В.

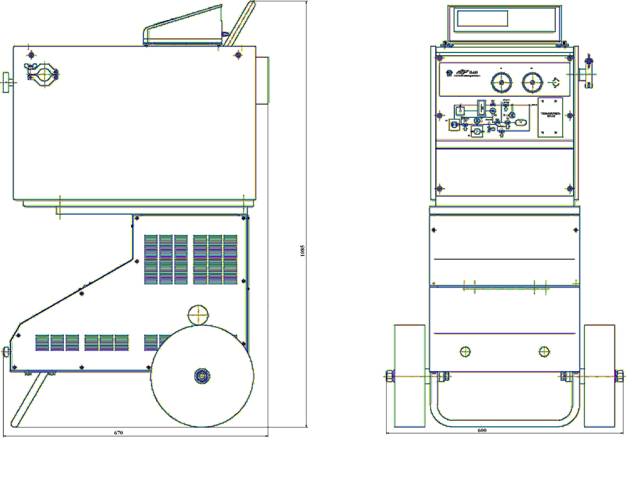

Габаритные размеры и внешний вид течеискателя представлен на рисунке 1.
Рисунок 1 – Внешний вид и габаритные размеры течеискателя
Принятые по тексту обозначения и сокращения
СВ – система вакуумная
УКИ – устройство клавиатуры и индикации
ТМН – турбомолекулярный насос
ФВН – форвакуумный насос
ЖКИ – жидкокристаллический индикатор
УВИ – устройство выносного индикатора
СД – светодиоды
1 Требования безопасности.
1.1 При работе с течеискателем необходимо соблюдать действующие правила
по работе с электроустановками.
1.2 По требованиям электробезопасности течеискатель соответствует требованиям класса защиты I по ГОСТ 12.2.007.0-75.
1.3 Течеискатель работает от сети переменного тока напряжением 220 В с частотой 50 Гц. Перед подключением течеискателя к сети питания необходимо обеспечить его надежное заземление в соответствии с требованиями раздела 5.2.
1.4 Подготовка течеискателя к работе, проведение технического обслуживания и ремонта должно проводиться только при отключении его от сети питания.
Работа с течеискателем при снятых крышках воспрещается. Персонал, проводящий техническое обслуживание течеискателя, должен пройти инструктаж и иметь право работы с электроустановками с напряжением до 1000 В.
Подключение течеискателя к сети и отключение от нее должны проводиться строго в установленном данным руководством по эксплуатации порядке.
2 Описание течеискателя и принципов его работы
2.1 Назначение
Масс-спектрометрический течеискатель предназначен для испытания на герметичность различных систем и объектов, допускающих откачку внутренней полости, а также заполненных гелием или смесью, содержащей гелий, и обнаружения мест нарушения герметичности (течей). Течеискатель является комбинированным, позволяет работать в режиме прямого потока и противотока. Использование режима противоток, позволяет проверять на герметичность объекты с большим газовыделением. В течеискателе предусмотрен режим предварительной откачки.
Течеискатель является индикаторным прибором. Погрешность определения величины течи не нормируется. Течеискатель не подлежит поверке.
Основные области применения:
- контроль герметичности всех видов вакуумных систем и вакуумированных объектов в процессе их изготовления и эксплуатации;
- контроль герметичности электровакуумных и полупроводниковых приборов;
- контроль герметичности различных герметизированных не откачиваемых объектов, изделий и пр.
Рабочие условия эксплуатации:
- температура окружающей среды от +10 до +35°С;
- относительная влажность воздуха до 80% при температуре +25°С;
- атмосферное давление 86 – 106,7 кПа (630 – 800 мм рт. ст.).
2.2 Состав течеискателя
Состав течеискателя приведен в таблице 1. Внешний вид и обозначения запасных частей приведены на рисунке 2.
Таблица 1
Наименование, тип | Обозначение | Кол., шт. | Примечание |
1 Течеискатель ТИ1-22 (ГЕЛМАСС) | ТФИЯ.406239.023-01 | 1 | |
1.1 Система вакуумная (CВ-22) | ТФИЯ.408839.017 | 1 | Устанавливается на тележке |
1.2 Устройство клавиатуры и индикации | ТФИЯ.468365.035 | 1 | Устанавливается на СВ-22 |
1.3 Тележка | ТФИЯ.304136.005-01 | 1 | |
1.4 Насос пластинчато-роторный 2F-6 TELSTAR (Допускается замена на 2F-7,2F-10 TELSTAR) | 1 | Устанавливается на тележке ТФИЯ.304136.005-01 |
Продолжение таблицы 1
Наименование, тип | Обозначение | Кол., шт. | Примечание |
2 Запасные части и принадлежности: | |||
2.1 Винт | ЕХ8.900.028-01 | 6 | Для анализатора |
2.2 Винт | ЕХ8.900.109 | 2 | Для анализатора |
2.3 Воронка | ЕХ4.478.001 | 1 | Для заливки азота |
2.4 Сетка | ТФИЯ.301151.035 | 1 | |
2.5 Штуцер | ТФИЯ.302634.002 | 1 | |
2.6 Втулка изоляционная | ЕХ7.860.074 | 15 | Для камеры анализатора |
2.7 Втулка изоляционная | ЕХ7.860.075 | 2 | Для камеры анализатора |
2.8 Гайка | ЕХ8.939.022 | 2 | Для анализатора |
2.9 Диафрагма фокусирующая | ЕХ7.324.003 | 1 | Для анализатора |
2.10 Катод (уложены в банку) | ЕХ5.320.012 | 50 | |
2.11 Кольцо уплотнительное | ЕХ8.683.399 | 4 | Входной фланец СВ |
2.12 Обдуватель | ЕХ4.467.003 | 1 | Для работы с объектом |
2.13 Преобразователь ПМТ-6-3М-1 | ОТО.399.097 ТУ | 2 | Для ремонта |
2.14 Прокладка | ЕХ8.683.392 | 2 | Для анализатора |
2.15 Прокладка | ЕХ8.683.393 | 1 | Для анализатора |
2.16 Прокладка | ЕХ8.683.396 | 5 | Для клапана ручного |
2.17 Прокладка | ЕХ8.683.397 | 2 | Для клапана ручного |
2.18 Прокладка | ЕХ8.683.398 | 2 | Для азотной ловушки |
2.19 Прокладка | ЕХ8.683.400 | 2 | Уплотнение ПМТ |
2.20 Прокладка | ЕХ8.683.402 | 2 | Для клапана ДУ-10 |
2.21 Сопло | ЕХ6.451.005 | 1 | Для работы с объектом |
2.22 Тройник | ЕХ4.468.001 | 1 | Для работы с объектом |
2.23 Трубка вакуумная резиновая Æ 2х2 | ТУ 38.105.881-85 | 1 | Длина 1,5 м |
2.24 Уплотнитель | ЕХ8.683.103 | 4 | |
2.25 Уплотнитель | ЕХ8.683.110 | 4 | Для клапана КС-25 |
2.26 Щуп * | ЕХ2.832.008 | 1 | Для работы с объектом |
2.27 Кабель DB9F-DB9M(«9м»-«9n») | D-Sub | 1 | Для подключения УКИ |
2.28 Устройство выносного индикатора | ТФИЯ.467841.012-01 | 1 | |
2.29 Кабель (5 м) | ТФИЯ.685661.145 | 1 | Для подключения к сети 220 В |
2.30 Комплект щупов * | ТФИЯ.407934.003 | 1 к-т | |
2.31 Внешний гелит с кабелем* | ТФИЯ.406229.002-01 | 1 | Для подключения к объекту |
3. Эксплуатационная документация | |||
3.1 Течеискатель масс-спектрометрический ТИ1-22 (ГЕЛМАСС). Руководство по эксплуатации. | ТФИЯ.406239.023-01 РЭ | 1 | |
3.2 Течеискатель масс-спектрометрический ТИ1-22 (ГЕЛМАСС). Формуляр | ТФИЯ.406239.023-01 ФО | 1 | |
3.3 Диск лазерный. Программное обеспечение * | 1 | ||
3.4 Вакуумные пластинчато-роторные масляные насосы TELSTAR. Техническое описание. | 1 | ||
3.5 Течь гелиевая «ГЕЛИТ I». Свидетельство о поверке | 1 | Допускается комплект. Паспортом ТДМКО.339.022 ПС | |
3.6 Внешний гелит. Течь гелиевая «ГЕЛИТ-1». Свидетельство о поверке * | 1 | Допускается комплект. Паспортом ТДМКО.339.022 ПС |
* - Поставляются по отдельному заказу или договору.
|
