Жиромучная установка А1-ИЖР
 |
Наше предприятие механический завод», находящееся на территории Украины в г. Нежин, изготавливает оборудование для производства кормовой рыбной муки и технического рыбьего жира из малоценных пород рыб и рыбных отходов – это жиромучная установка А1-ИЖР производительностью 30-35 т/сутки, рыбомучная установка И7-ИВБ производительностью 8-10 т/сутки, РМУ-5 производительностью 2-5 т/сутки по сырью и РМУ-60 производительностью 60 тонн в сутки по сырью.
Рыбомучные и жиромучные установки перерабатывают рыбные отходы и малоценную рыбу на рыбную кормовую муку, которая является ценным кормовым продуктом. Рыбная кормовая мука существенно отличается от других белковых кормовых продуктов большим содержанием легко перевариваемых белков, минеральных солей, витаминов, почти всех биологически необходимых микроэлементов и незаменимых аминокислот.
Рыбная мука – кормовой рыбный продукт, вырабатываемый сушкой и размолом из рыбы и отходов её переработки. Кормовая рыбная мука обладает очень ценными кормовыми свойствами. Установлено, что протеин рыбной муки усваивается животными значительно лучше, чем протеин растительных кормов. Опыт показывает, что рыбная мука, добавляемая в корм животных, повышает эффективность использования других кормов, бедных протеином и жиром; применение ее в качестве корма способствует ускорению роста животных, увеличению их массы, улучшению общего состояния.

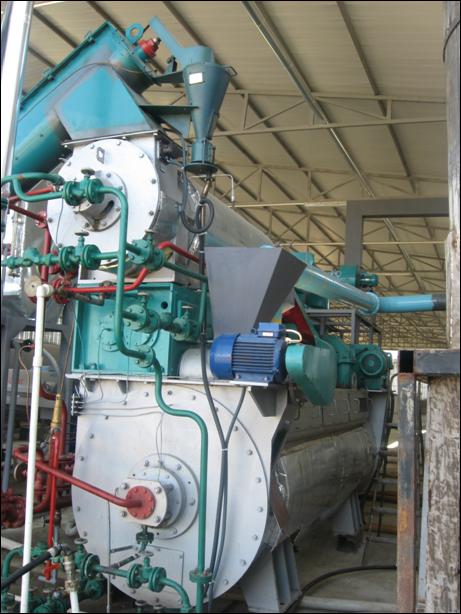

Установка жиромучная А1-ИЖР предназначена для производства кормовой рыбной муки и технического рыбьего жира из рыбных отходов и малоценных пород рыб. Устанавливается на рыбопромысловых судах с неограниченным районом плавания и на крупных береговых рыбоперерабатывающих предприятиях.
Все рыбомучное и жиромучное оборудование собрано и смонтировано в форме одной агрегатированной установки.
Быстрый монтаж и требование минимального пространства являются отличительной особенностью жиромучной установки. Она спроектирована компактно для размещения как на борту корабля, так и на береговых предприятиях, при этом для нашей установки надо намного меньшие помещения, чем для установок других производителей.
Потребляется меньше электроэнергии и пара, чем в других установках, потому что количество транспортных связей между агрегатами минимальна.
Меньшая масса жиромучной установки в сравнении с другими производителями.
Большое удобство в обслуживании, так как основные агрегаты смонтированы в один блок и уменьшается количество обслуживающего персонала.
Меньшие тепловые потери во время передачи перерабатываемого сырья между агрегатами.
Благодаря применению винтовых прессов и роторно-дисковых сушилок достигается простота конструкции, и в тоже время их высокая надежность, что очень важно в наше время, когда на рынке появилось много установок, качество которых очень низкое.
Высокая степень обезвоживания разваренной массы обеспечивает невысокие нагрузки на сушилку, что позволяет уменьшить ее размеры и количество потребляемого пара и электроэнергии.
Технические характеристики
1. Производительность техническая по сырью, т/сутки……………………………………….
2. Принцип работы…………………………………………………………….непрерывного действия
3. Размер сырья……………………………………………………………куски массой не более 10 кг
4. Выход муки, в % от массы сырья…………………………………….…………………………18-22
5. Рабочее давление пара, МПа (кгс/см2 )………………………………….....……..0,5 ± 0,02 (5 ± 0,2)
6. Расход пара без выпарной установки, кг/час, не более………………………………………….680
7. Количество морской воды при 5°С, для охлаждения муки кг/час, не более…………………...700
8. Давление воды, кгс/см2……………………………………………………………………………….6
9. Расход пресной воды на сепаратор м3/час, не более…………………………………………….0,05
10. Установленная мощность двигателей, кВт, не более……………………………………………..75
11. Получаемый продукт……………………………………………..мука кормовая ГОСТ .
технический жир ГОСТ 1304-76
12. Габаритные размеры, мм, не более………………………………………...………7635х5900х4050
13. Масса, кг, не более………………………………………………………………………………18215
В состав установки входят следующие узлы | Кол-во | Кол-во |
С сепарацией | Без сепарации | |
1. Рыборезка Т1-ИЖС-1 | - 1 шт. | - 1 шт. |
2. Агрегат И7-ИЖР/2 | - 1 шт. | - 1 шт. |
3. Установка мельничная А 1-ИЖР/3 | - 1 шт. | - 1 шт. |
4. Микродозатор И7-ИЖР/4 | - 1 шт. | - 1 шт. |
5. Установка насосная И7-ИЖР/5 | - 3 шт. | -2 шт. |
6. Бункер со шнековым дозатором А1-ИЖР/6 | - 1 шт. | - 1 шт. |
7. Пневмотранспорт И7-ИЖР/7 | - 1 шт. | - 1 шт. |
8. Цистерна для бульона и жира И7-ИЖР/9А | - 1 шт. | -- |
9. Установка для выделения шлама И7-ИЖР.10.00.000 | - 1 шт. | - |
10. Сепаратор ФСЦП-1/0,5 | - 1 шт. | -- |
11. Центральный пульт управления И7-ИЖР.02.000 | - 1 шт. | - 1 шт. |
12. Шкаф с преобразователями частоты И7-ИЖР.09.000 | -1 шт. | - 1 шт. |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УЗЛОВ УСТАНОВКИ А1-ИЖР
Рыборезка Т1 ИЖС-1
Предназначена для измельчения крупных отходов и малоценных пород рыб с размерами не более средней трески, минтая, дальневосточной камбалы, а также других рыб на куски размером не более 30 мм.
Производительность техническая по сырью, т/ч, не менее …………………………………..…….5
Потребление электроэнергии, кВт. ч, не более ………………………………………………..….. 4,8
Занимаемая площадь, м2, не более …………………………………………………………….… 1,36
Габаритные размеры, мм, не более……………………………………………….….1165х1170х1045
Масса, кг, не более ……………………………………………………………………………….
Агрегат И7-ИЖР/2
Предназначен для варки измельченного рыбного сырья или рыбных отходов, отжима из разваренного сырья жидкой фазы-бульона и жира, сушки отжатого жома.
Производительность техническая по сырью, т/сутки, в приделах............................................30-35
Потребление электроэнергии, кВт. ч, не более……………………………………………..…… 22,5
Давление пара, Па (кгс/см2), не более……………………………………………………….. 5.105(5)
Расход пара, кг/ч, не более ……………………………………………………………………….. 680
Габаритные размеры, мм, не более………………………………………………….5460х2310х3250
Масса, кг, не более……………………………………………………………………………….10795
Установка мельничная А1-ИЖР/3
Предназначена для помола сушонки и транспортировки муки в пневмотранспорт И7-ИЖР/7
Производительность техническая по муке, кг/ч, не менее……………………………………… 350
Привод: двигатель мощность, кВт…………………………………………………………………. 11
Габаритные размеры, мм, не более……………………………………………….…..1550х1600х970
Масса, кг, не более…………………………………………………………………….……………700
Микродозатор И7-ИЖР/4
Предназначен для дозирования и подачи антиокислителя в шнек-смеситель агрегата
Производительность техническая по ионолу, кг/ч в пределах……………….…………… 0,18-1,8
Потребление электроэнергии, кВт. ч………………………………………………….……………0,3
Габаритные размеры, мм, не более……………………………………………………735х285х1090
Масса, кг, не более……………………………………………………………………..……………38
Установка насосная И7-ИЖР/5
Предназначена для перекачки подпрессового бульона в установку для выделения шлама И7-ИЖР/10, осветленного бульона в цистерну для бульона и жира и в сепаратор в емкость для хранения.
Подача, м3/ч, не менее ……………………………………………………………………………..4,0
Рабочее давление, Па(кгс/см2), не менее…………………………………………………… 4.
Габаритные размеры, мм, не более…………………………………………………….620х245х345
Масса, кг, не более…………………………………………………………………………………. 62
Бункер со шнековым дозатором А1-ИЖР/6, А1-ИЖР/6А
Предназначен для накопления измельчонного рыбного сырья и равномерной загрузки варильника агрегата И7-ИЖР/2.
Производительность техническая по сырью, т/сутки в пределах………………….………. 30-35
Вместимость бункера, м3, не менее
А1-ИЖР/6…………………………………………………………….….. 0,8
А1-ИЖР/6А………………………………………………………….…… 1,8
Габаритные размеры, мм, не более…………………………………………….….4465х2260х2850
Масса, кг, не более
А1-ИЖР/6………………………………………………………………
А1-ИЖР/6А ………………………………………………………….… 1440
Пневмотранспорт И7-ИЖР/7
Производительность техническая по муке, кг/ч, не менее………………………..…………. 350
Количество рассола при температуре 5оС
требуемое для охлаждения муки, кг/ч, не менее……………………………………..………. 700
Давление рассола, кг/см2, не более ………………………………………………………..…….. 6
Габаритные размеры, мм, не более……………………………………………….3540х3550х3505
Масса, кг, не более …………………………………………………………………..…………. 750
Установка для выделения шлама И7-ИЖР/10
Предназначена для разделения путем отстойного центрифугирования подпрессового бульона и подачи твердой фазы в шнек-смеситель агрегата И7-ИЖР/2.
Производительность техническая, м3/ч, не менее…………………………………...………….. 6
Габаритные размеры, мм, не более……………………………………………….1110х1630х1300
Масса, кг, не более …………………………………………………………………..………….. 770
Цистерна для бульона и жира И7-ИЖР/9А
Цистерна для бульона и жира И7-ИЖР/9А предназначена для сбора осветленного бульона, поступающего 1-й отсек от установки для выделения шлама И7-ИЖР/10, жира, поступающего во 2-й отсек от сепаратора для рыбного жира А1-ИСУ и их подогрева.
Общая ёмкость цистерны, м3, не менее………………………………………………..……….1,36
Вместимость меньшего отсека, м3, не менее …………………………………….….…………0,39
Вместимость большего отсека, м3, не менее ……………………………………….………… 0,97
Рабочее давление пара, Па (кгс/см2), не более …………………………………………….5
Расход пара, кг/ч, не более ………………………………………………………………………..15
Габаритные размеры, мм, не более……………………………………………….1600х1010х2070
Масса, кг, не более ……………………………………………………..…………….…………..655
Центральный пульт управления И7-ИЖР.02.000
Габаритные размеры, мм, не более…………………………………………..…….1030х270х1135
Масса, кг, не более ……………………………………………………………….…………….. 148
Сепаратор для рыбной промышленности ФСЦП-1
Производительность, л/ч* до……………………………………………………………………….. 1500
Максимальный диаметр барабана, мм ……………………………………………………………….405
Частота вращения барабана, об/мин ………………………………………………………………..6500
Объем шламового пространства, л …………………………………………………………………...1,5
Потребление воды, л/ч до ……………………………………………………………………………...40
Уровень шума, дБ(А) …………………………………………………………………………………..80
Электродвигатель мощность, кВт ……………………………………………………………………7,5
частота вращения, об/мин ………………………………………….………………………………..1455
Габаритные размеры, мм ………………………………………………………………..1000х750х1250
Температура исходной смеси, ºС …………………………………………………….…………...91...96
Содержание жира в исходной смеси, % об. ………………………………………….…………….2-10
Диаметр взвешенных частиц, мкм …………………………………………………….…………….200
*Фактическая производительность зависит от различных факторов: вид рыбы, жирность, вязкость бульона, температура, количество осадка и требуемая степень разделения
Отгрузочные данные: Вес нетто, кг 560, Вес брутто, кг 720
Наши поставки не включают:
1. Трубопроводы.
2. Теплоизоляцию варильника, сушилки и трубопроводов.
3. Здания и строительные работы.
4. Монтаж технологических аппаратов и трубопроводов.
5. Монтажа электрооборудования и поставку кабелей.
6. Установок по производству и распределению энергоресурсов (воды, электричества, пара).
Пусконаладочные работы
производит шеф-монтажные работы жиромучной установки А1-ИЖР и обучение обслуживающего персонала по отдельно заключенному контракту.
Помещение под линию
Линия может быть установлена в крытом помещении размерами 8х4м, высотой не менее 4,5м.
Техническая документация
обязуется передать следующую документацию:
- паспорта на все единицы оборудования
- рекомендации по установке и монтажу оборудования
- сертификаты соответствия на оборудование
- сертификат происхождения СТ-1.
Сроки поставки оборудования
Срок изготовления оборудования – в течение 60 рабочих дней после перечисления первой части предоплаты на р/с предприятия.
Гарантии на оборудование
При нормальных условиях эксплуатации, гарантия на все узлы установки устанавливается: 12 месяцев, начиная со дня ввода установки в эксплуатацию, но не более 18 месяцев с даты отгрузки оборудования.
Стоимость Стоимость полного комплекта оборудования в комплекте с сепараторм составляет – (стоимость договорная) дол. США на условиях поставки EXW (франко завод).
Условия оплаты
60 % - после подписания контракта обеими сторонами банковским переводом на расчетный счет
30% - через 30 дней после получения первой части оплаты
10% - после получения письменного сообщения от о готовности оборудования к отгрузке. Возможны другие условия поставки.
Условия поставки.
Доставку оборудования возможно произвести на условия поставки DAF, СРТ, СІP в соответствии с Правилами “Инкотермс-2000”.
Устройство и принцип работы жиромучной установки А1-ИЖР
Мелкое сырье поступает в бункер (2), крупное сырье поступает в бункер через рыборезку (1). Сырье из бункера подается шнековым-дозатором в варильник (3). В варильнике сырье перемещается шнеком и проваривается паром. Разваренная масса поступает в пресс шнековый (4). Пресс шнековый сжимает отваренную массу, происходит отделение жидких фракций бульона и жира.
Выделенные фракции установкой насосной (12) перекачиваются в установку для выделения шлама (17). Взвешенные частицы, выделенные в установке для выделения шлама, и выжатая в прессе масса (жом) перемешиваются в шнеке-смесис антиокислителем (ионолом). Из шнека перемешенная масса поступает в сушилку (6). Сушка осуществляется за счет соприкасания массы с нагретыми паром поверхностями вала дискового и корпуса. Выпаренная влага удаляется проходящим через сушилку воздухом. Воздух прошедший через сушилку поступает в циклон (9), где из него отделяется мучная пыль. После сушки сырье в виде крупной муки (сушонки) попадает на заграждение магнитное (7), предназначенное для улавливания металлических примесей, находящихся в сушонке. Из заграждения магнитного сушонка засасывается в установку мельничную (8), где измельчается и нагнетается в 1-й разгрузитель центробежный (18). Из разгрузителя мука поступает в пневмопровод, где охлаждается воздухом из охладии через 2-й разгрузитель центробежный и шлюзовый затвор попадает на упаковку. Осветленный бульон из установки для выделения шлама поступает в I отсек цистерны (14), подогревается до t90-95оС и самотеком поступает в сепаратор (15) для отделения рыбьего жира. Отделенный на сепараторе жир поступает во II отсек цистерны, откуда подается в танк судна. Из сепаратора обезжиренный бульон сливается за борт.
Для размещения установки жиромучной А1-ИЖР на береговых предприятиях необходимо наличие:
1. Источника водоснабжения и очистных сооружений или канализации.
2. Котельной или парогенератора с выходными параметрами до: 1 т. пара, давлением 5 атмосфер.
3. Источник электроэнергии 380 В 50 Гц мощностью не менее 100 кВт.
4. Пускозащитная электроаппаратура.
Установка обслуживается одним человеком, так как все функции управления собраны в одном пульте управления.
